Електрофільтр для очистки води

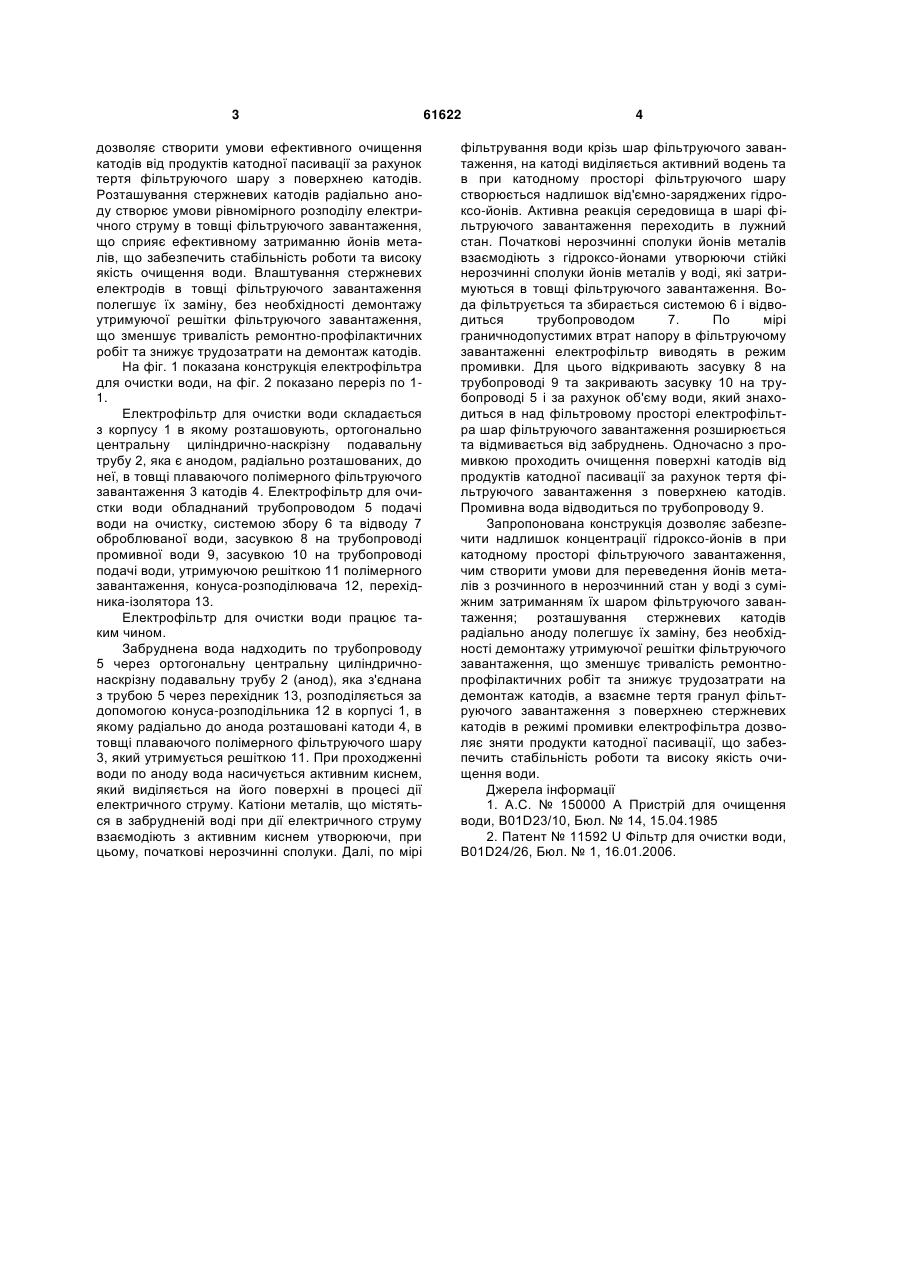

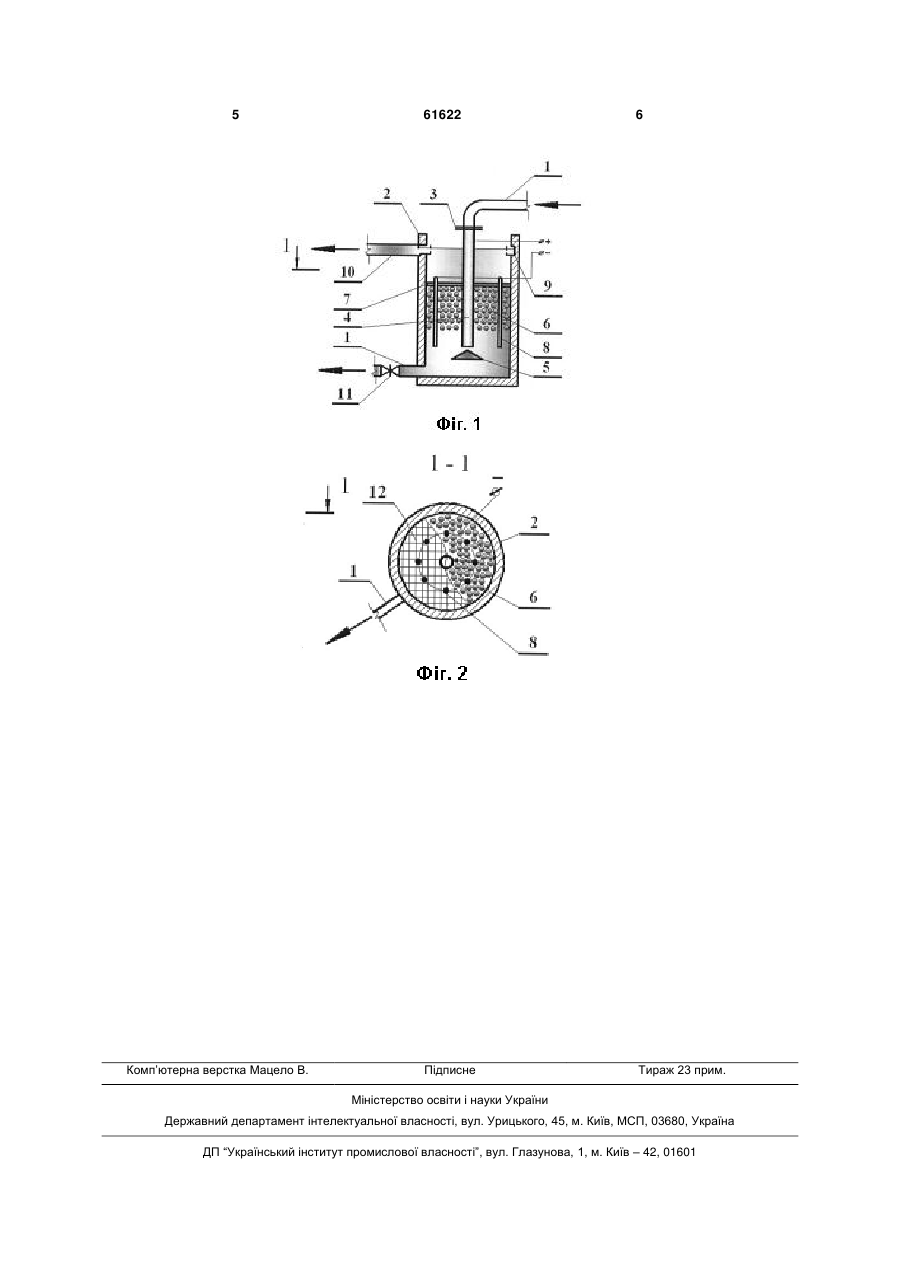

Електрофільтр для очистки води, який складається з корпусу, в якому розміщено плаваюче 3 дозволяє створити умови ефективного очищення катодів від продуктів катодної пасивації за рахунок тертя фільтруючого шару з поверхнею катодів. Розташування стержневих катодів радіально аноду створює умови рівномірного розподілу електричного струму в товщі фільтруючого завантаження, що сприяє ефективному затриманню йонів металів, що забезпечить стабільність роботи та високу якість очищення води. Влаштування стержневих електродів в товщі фільтруючого завантаження полегшує їх заміну, без необхідності демонтажу утримуючої решітки фільтруючого завантаження, що зменшує тривалість ремонтно-профілактичних робіт та знижує трудозатрати на демонтаж катодів. На фіг. 1 показана конструкція електрофільтра для очистки води, на фіг. 2 показано переріз по 11. Електрофільтр для очистки води складається з корпусу 1 в якому розташовують, ортогонально центральну циліндрично-наскрізну подавальну трубу 2, яка є анодом, радіально розташованих, до неї, в товщі плаваючого полімерного фільтруючого завантаження 3 катодів 4. Електрофільтр для очистки води обладнаний трубопроводом 5 подачі води на очистку, системою збору 6 та відводу 7 оброблюваної води, засувкою 8 на трубопроводі промивної води 9, засувкою 10 на трубопроводі подачі води, утримуючою решіткою 11 полімерного завантаження, конуса-розподілювача 12, перехідника-ізолятора 13. Електрофільтр для очистки води працює таким чином. Забруднена вода надходить по трубопроводу 5 через ортогональну центральну циліндричнонаскрізну подавальну трубу 2 (анод), яка з'єднана з трубою 5 через перехідник 13, розподіляється за допомогою конуса-розподільника 12 в корпусі 1, в якому радіально до анода розташовані катоди 4, в товщі плаваючого полімерного фільтруючого шару 3, який утримується решіткою 11. При проходженні води по аноду вода насичується активним киснем, який виділяється на його поверхні в процесі дії електричного струму. Катіони металів, що містяться в забрудненій воді при дії електричного струму взаємодіють з активним киснем утворюючи, при цьому, початкові нерозчинні сполуки. Далі, по мірі 61622 4 фільтрування води крізь шар фільтруючого завантаження, на катоді виділяється активний водень та в при катодному просторі фільтруючого шару створюється надлишок від'ємно-заряджених гідроксо-йонів. Активна реакція середовища в шарі фільтруючого завантаження переходить в лужний стан. Початкові нерозчинні сполуки йонів металів взаємодіють з гідроксо-йонами утворюючи стійкі нерозчинні сполуки йонів металів у воді, які затримуються в товщі фільтруючого завантаження. Вода фільтрується та збирається системою 6 і відводиться трубопроводом 7. По мірі граничнодопустимих втрат напору в фільтруючому завантаженні електрофільтр виводять в режим промивки. Для цього відкривають засувку 8 на трубопроводі 9 та закривають засувку 10 на трубопроводі 5 і за рахунок об'єму води, який знаходиться в над фільтровому просторі електрофільтра шар фільтруючого завантаження розширюється та відмивається від забруднень. Одночасно з промивкою проходить очищення поверхні катодів від продуктів катодної пасивації за рахунок тертя фільтруючого завантаження з поверхнею катодів. Промивна вода відводиться по трубопроводу 9. Запропонована конструкція дозволяє забезпечити надлишок концентрації гідроксо-йонів в при катодному просторі фільтруючого завантаження, чим створити умови для переведення йонів металів з розчинного в нерозчинний стан у воді з суміжним затриманням їх шаром фільтруючого завантаження; розташування стержневих катодів радіально аноду полегшує їх заміну, без необхідності демонтажу утримуючої решітки фільтруючого завантаження, що зменшує тривалість ремонтнопрофілактичних робіт та знижує трудозатрати на демонтаж катодів, а взаємне тертя гранул фільтруючого завантаження з поверхнею стержневих катодів в режимі промивки електрофільтра дозволяє зняти продукти катодної пасивації, що забезпечить стабільність роботи та високу якість очищення води. Джерела інформації 1. А.С. № 150000 А Пристрій для очищення води, B01D23/10, Бюл. № 14, 15.04.1985 2. Патент № 11592 U Фільтр для очистки води, B01D24/26, Бюл. № 1, 16.01.2006. 5 Комп’ютерна верстка Мацело В. 61622 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
