Модульна установка для використання енергії хвиль

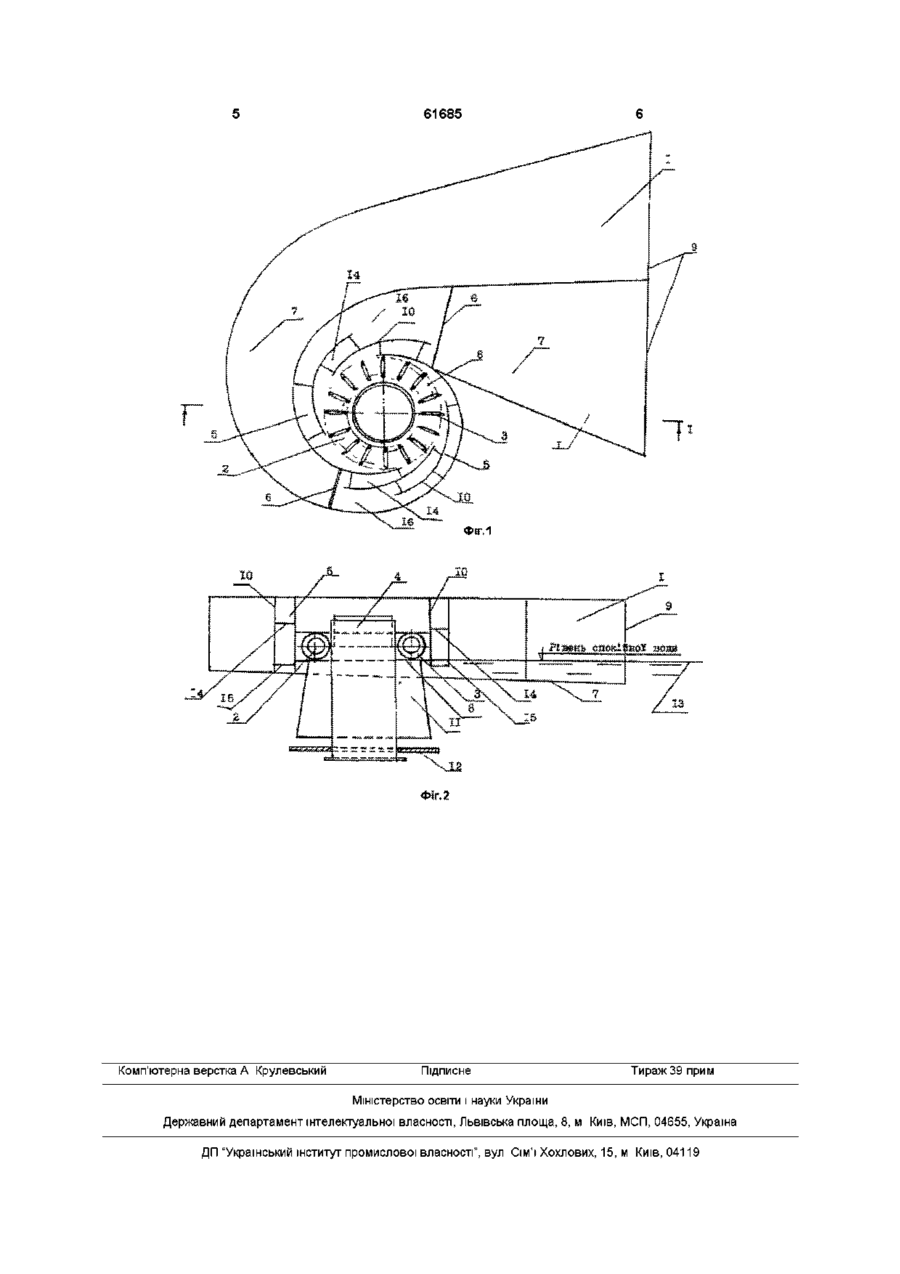

1 Модульна установка для використання енергії хвиль, що включає хвилеприймальні лотки, які утворені днищем і направляючими стінками, робочу камеру з направляючими перегородками, робоче колесо з кільцеподібними лопатями, які мають переріз у вигляді симетричного сегмента, отвори у робочій камері для відведення води, зовнішню оболонку робочої камери, яка поділена на ділянки, до кожної із яких ПІДВІД хвиль здійснюється ПО роздільних хвилеприймальних лотках, переливну трубу у робочій камері і ВІДВІД води з робочого колеса під рівень підошви хвилі крізь регулюючий зазор поміж відсмоктувальною та переливною трубою, яка відрізняється тим, що днище робочої камери виконано з уклоном в бік хвилеприймального лотка, а кожна ділянка днища поміж направляючими перегородками має спряжуваний уклон від низу робочого колеса до верхньої ВІДМІТКИ днища хвилеприймального лотка 2 Модульна установка для використання енергії хвиль по п 1, яка відрізняється тим, що поміж перегородками робочої камери установлюються притискувані кришки з уклоном в бік робочого колеса Винахід відноситься до гідроенергетики, зокрема до хвильових електростанцій і може застосовуватися для захисту берега від хвильового впливу Відома модульна установка для використання енергії хвиль, що включає хвильоприймальну камеру, утворену днищем і направляючими стінками, робоче колесо, центральний обтічник коноідальної форми і кільцеподібні лопаті, які мають розріз у вигляді симетричного сегменту, а також звужуюча частина хвильоприймальної камери з'єднана зі спіральною камерою зі зміщенням їх поздовжніх очей Спіральна камера має направляючі перегородки, а обтічник - регульовані отвори для відведення води в відсмоктувальну трубу (див патент України №45177А, F03B13/12, 2001р) Недоліком цієї модульної установки є те, що хвильової потік безпосереднє перед робочим колесом формується направляючими перегородками і днищем робочої камери, які не мають впливу на висоту хвильового потоку, що не дозволяє повністю сконцентрувати енергію хвильового потоку і збільшувати його швидкість Відома також модульна установка для використання енергії хвиль, що включає хвильоприймальні лотки, утворені днищем і направляючими стінками, робочу камеру з направляючими перегородками, робоче колесо з кільцеподібними лопатями, які мають переріз у вигляді симетричного сегменту, зовнішню оболонку робочої камери, яка поділена на ділянки, до кожної з яких ПІДВІД хвиль здійснюється по роздільним хвильоприймальним лоткам, переливну трубу у робочій камері і ВІДВІД води і робочого колеса під рівень підошви хвилі крізь регулюючий зазор поміж відсмоктувальною та переливною трубою (див заяву №2002043084 F03B13/12, 2002р) Недоліком цієї установки є те, що робоча камера має горизонтальне днище При руху по цьому днищі хвильової потік через малу глибину руйнується при виході на горизонтальну ділянку, втрачає свою енергію не доводячи її до робочого колеса В основу винаходу поставлена задача удосконалення модульної установки для використання енергії хвиль, у якої енергія впливу на робоче колесо та його потужність збільшується Поставлена задача вирішується тим, що у ВІДОМІЙ модульної установці для використання енергії хвиль, що включає хвильоприймальні лотки, утворені днищем і направляючими стінками, робочу камеру з направляючими перегородками, робоче колесо з кільцеподібними лопатями, які мають переріз у вигляді симетричного сегменту, зовніш ю 00 (О (О 61685 ню оболонку робочої камери, що поділена на ділянки, до кожної із яких ПІДВІД хвиль здійснюється по роздільним хвильоприймальним лоткам, переливну трубу в робочій камері і ВІДВІД води з робочого колеса під рівень підошви хвилі крізь регульований зазор поміж відсмоктувальною та переливною трубою, днище робочої камери виконано з уклоном в бік хвильоприймального лотка, а кожна ділянка днища поміж направляючими перегородками має спряжуваннй уклон від низу робочого колеса до верхньої ВІДМІТКИ днища хвильоприймального лотка Крім того поміж направляючими перегородками робочої камери установлюються притискувані кришки з уклоном в бік робочого колеса Ознаки, що відрізняють заявлене технічне рішення відсутні в других аналогічних рішеннях при вивченні даної і суміжних галузей техніки і, ВІДПОВІДНО, забезпечує, на думку заявників, заявленому пристрою ВІДПОВІДНІСТЬ критерію "новина" Порівнювальний аналіз заявленого пристрою по відношенню сукупності його суттєвих ознак з прототипом показує, що у пристрої модульної установки для використання енергії хвилі новим є те, що днище робочої камери виконано з уклоном в бік хвильоприймального лотка, а кожна ділянка днища поміж направляючими перегородками має спряжуваний уклон від низу робочого колеса до верхньої ВІДМІТКИ днища хвильоприймального лотка Крім того, поміж перегородками робочої камери установлюються притискувані кришки з уклоном в бік робочого колеса Виконання днища робочої камери з уклоном в бік хвильоприймального лотка дозволяє збільшувати глибину робочої камери і запобігає зруйнування хвилі при и проходженні до робочого колеса, а установка притискуваних кришок поміж перегородками з уклоном в бік робочого колеса дозволяє здійснити концентрацію енергії хвильового потоку зі збільшуванням швидкості безпосередньо перед його дією на лопаті робочого колеса Запропоноване технічне рішення пояснюється кресленням, де на фиг 1 дається план-розріз модульної хвильової установки На фіг 2 - поздовжній розріз 1-І по осі робочого колеса, робочої камери і ділянки хвильоприймального лотка, де 1 Хвильоприймальні лотки, 2 Робоче колесо, 3 Лопаті робочого колеса, 4 Переливна груба з телескопічною вхідною ділянкою, 5 Робоча камера, 6 Вхід у робочу камеру, 7 Днище хвильоприймального лотка, 8 Кільцевий отвір під лопатями робочого колеса, 9 Вхід у хвильоприймальний лоток, 10 Направляючі перегородки робочої камери, 11 Відсмоктувальна труба, 12 Диск регулювання розхіду, 13 Рівень спокійної води, 14 Притискувані кришки робочої камери, 15 Ділянки днища робочої камери з спряжуваним уклоном, 16 Днище робочої камери з уклоном в бік хвильоприймального лотка Робота установки здійснюється таким чином Модульна установка для використання енергії хвиль розміщена на понтонах (на кресленнях не показано) і закріплюється будь-яким відомим способом на водяній акваторії таким чином, щоб нижня частина лопаті робочого колеса (3) співпадала з рівнем спокійної води (13), а хвильоприймальні лотки (1) зорієнтовані входом (9) по напрямку надходження хвилі В залежності від висоти хвилі днище хвильоприймальних лотків (7) встановлюється так, щоб глибина при вході у хвильоприймальний лоток (1) була більш критичної Хвиля, яка попадає у робочу камеру (5) розділяється направляючими перегородками (10) і закручується при її руху до робочого колеса (2) Поміж направляючими перегородками (10) ділянками днища робочої камери (15) і притискуваними кришками (14) відбувається стиск хвильового потоку, швидкість його збільшується і досягає максимального значення при виході на робоче колесо (2) Відведення водяного потоку з робочого колеса (2) здійснюється крізь кільцеві отвори (8) у днищі робочої камери (16) крізь зазор поміж переливною (4) і відсмоктувальною (11) трубами Цей розхід регулюється вертикальним зміщенням диску (12) по переливній трубі (4) Низ відсмоктувальної (11) і переливної (4) труби заглиблений під рівень підошви хвилі Рівень наповнення робочої камери (5) регулюється осьовим зміщенням рухової вхідної ділянки переливної труби (4) 61685 Фіг>1 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
