Модульна установка для використання енергії хвиль

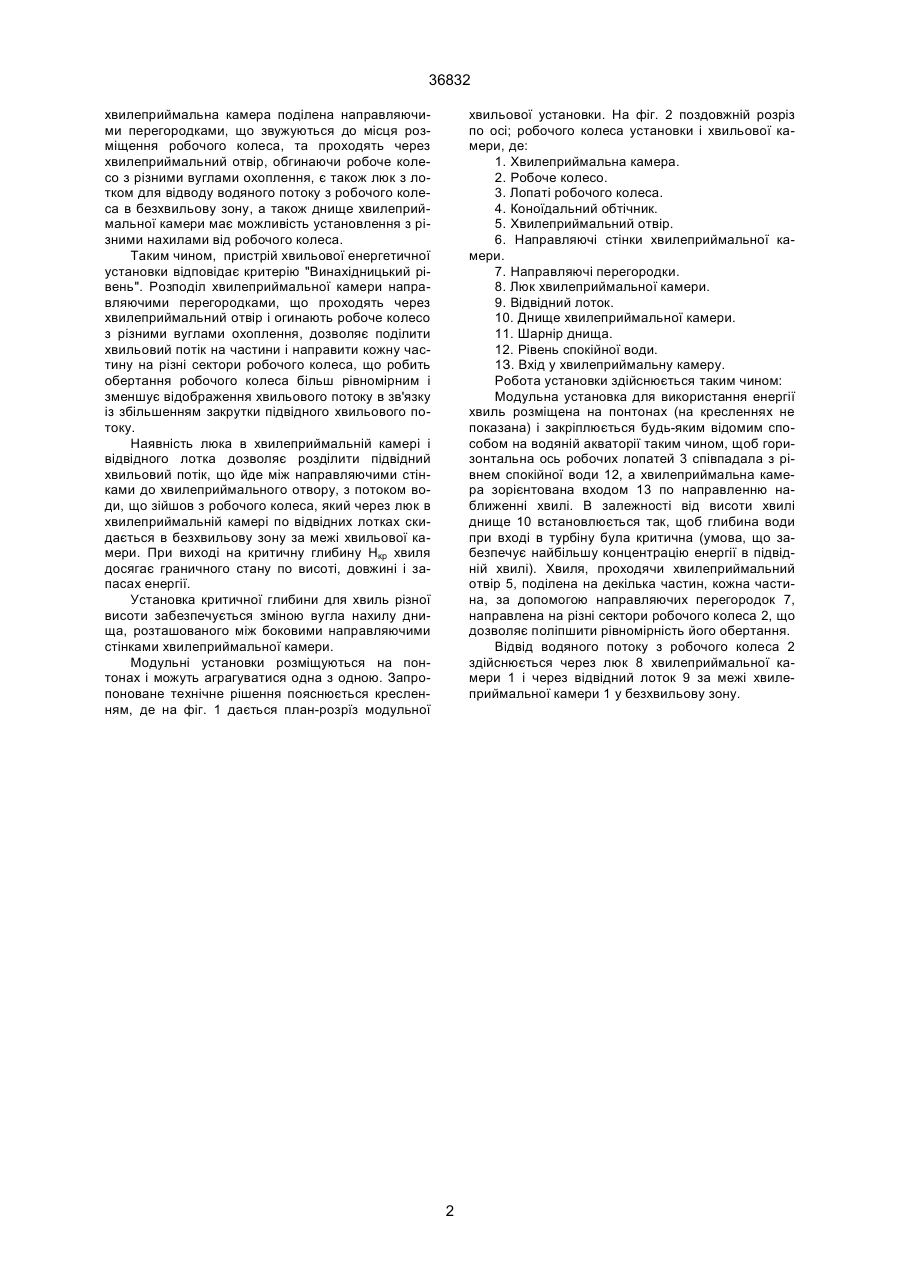

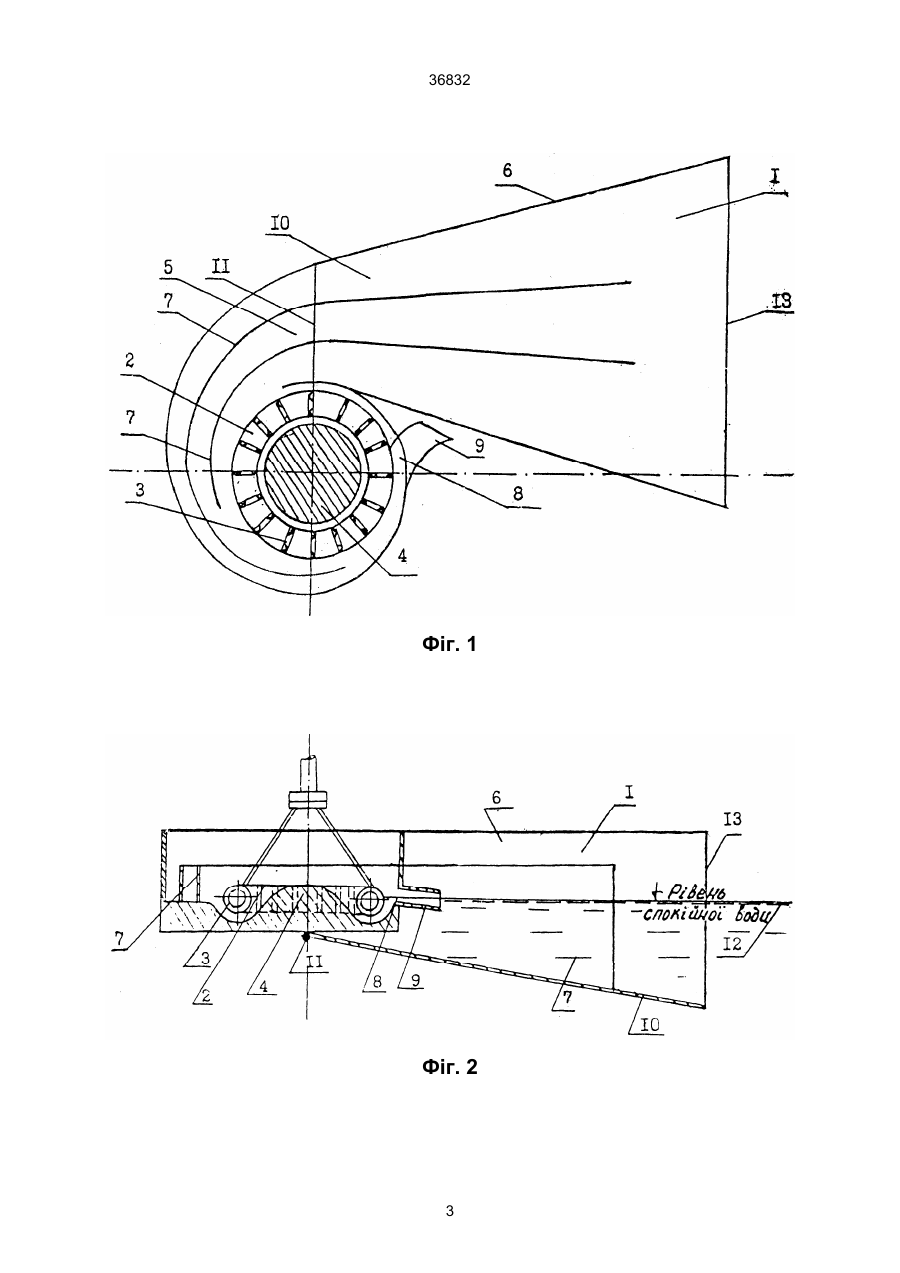

1. Модульна установка для використання енергії хвиль, що включає хвилеприймальну камеру, утворену днищем і напрямними стінками, що звужуються до місця встановлення робочого колеса, 36832 хвилеприймальна камера поділена направляючими перегородками, що звужуються до місця розміщення робочого колеса, та проходять через хвилеприймальний отвір, обгинаючи робоче колесо з різними вуглами охоплення, є також люк з лотком для відводу водяного потоку з робочого колеса в безхвильову зону, а також днище хвилеприймальної камери має можливість установлення з різними нахилами від робочого колеса. Таким чином, пристрій хвильової енергетичної установки відповідає критерію "Винахідницький рівень". Розподіл хвилеприймальної камери направляючими перегородками, що проходять через хвилеприймальний отвір і огинають робоче колесо з різними вуглами охоплення, дозволяє поділити хвильовий потік на частини і направити кожну частину на різні сектори робочого колеса, що робить обертання робочого колеса більш рівномірним і зменшує відображення хвильового потоку в зв'язку із збільшенням закрутки підвідного хвильового потоку. Наявність люка в хвилеприймальній камері і відвідного лотка дозволяє розділити підвідний хвильовий потік, що йде між направляючими стінками до хвилеприймального отвору, з потоком води, що зійшов з робочого колеса, який через люк в хвилеприймальній камері по відвідних лотках скидається в безхвильову зону за межі хвильової камери. При виході на критичну глибину Нкр хвиля досягає граничного стану по висоті, довжині і запасах енергії. Установка критичної глибини для хвиль різної висоти забезпечується зміною вугла нахилу днища, розташованого між боковими направляючими стінками хвилеприймальної камери. Модульні установки розміщуються на понтонах і можуть аграгуватися одна з одною. Запропоноване технічне рішення пояснюється кресленням, де на фіг. 1 дається план-розрїз модульної хвильової установки. На фіг. 2 поздовжній розріз по осі; робочого колеса установки і хвильової камери, де: 1. Хвилеприймальна камера. 2. Робоче колесо. 3. Лопаті робочого колеса. 4. Коноїдальний обтічник. 5. Хвилеприймальний отвір. 6. Направляючі стінки хвилеприймальної камери. 7. Направляючі перегородки. 8. Люк хвилеприймальної камери. 9. Відвідний лоток. 10. Днище хвилеприймальної камери. 11. Шарнір днища. 12. Рівень спокійної води. 1З. Вхід у хвилеприймальну камеру. Робота установки здійснюється таким чином: Модульна установка для використання енергії хвиль розміщена на понтонах (на кресленнях не показана) і закріплюється будь-яким відомим способом на водяній акваторії таким чином, щоб горизонтальна ось робочих лопатей 3 співпадала з рівнем спокійної води 12, а хвилеприймальна камера зорієнтована входом 13 по направленню наближенні хвилі. В залежності від висоти хвилі днище 10 встановлюється так, щоб глибина води при вході в турбіну була критична (умова, що забезпечує найбільшу концентрацію енергії в підвідній хвилі). Хвиля, проходячи хвилеприймальний отвір 5, поділена на декілька частин, кожна частина, за допомогою направляючих перегородок 7, направлена на різні сектори робочого колеса 2, що дозволяє поліпшити рівномірність його обертання. Відвід водяного потоку з робочого колеса 2 здійснюється через люк 8 хвилеприймальної камери 1 і через відвідний лоток 9 за межі хвилеприймальної камери 1 у безхвильову зону. 2 36832 Фіг. 1 Фіг. 2 3 36832 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
