Вузол низу взуття

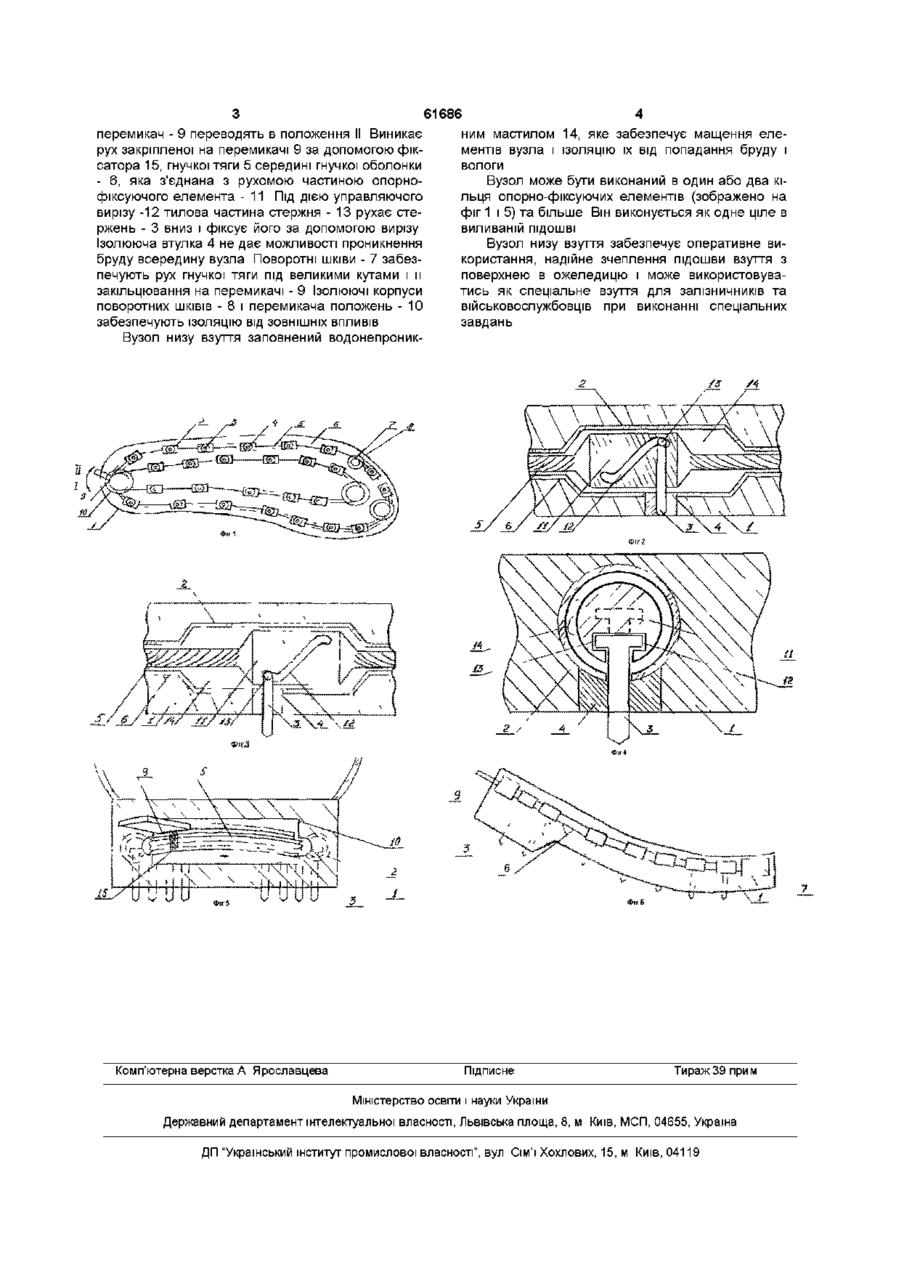

Вузол низу взуття, що містить в собі підошву і Винахід відноситься до взуттєвої промисловості, а саме до конструктивних елементів низу взуття, які оснащені пристроєм запобігання взуття від ковзання і може бути використаним, як спеціальне взуття залізничника для роботи в особливих умовах, а також як спеціальне взуття для військовослужбовців і ш Відомий підбір, який містить в собі засіб запобігання взуття від ковзання і складається з рухомого опорного елементу у вигляді шипів, фіксатору опорного елементу і механізму його висування, який закріплений на ВІСІ, яка виведена назовні підбору (Патент США №3343283 кл 36-61 1966р ) Недоліком відомого підбору є незручність використання, в зв'язку з тим, що елементом, забезпечуючим зчеплення з льодом, стільки підбор Найбільш близьким до винаходу є вузол низу взуття, який має у своєму складі підошву і підбор з пружних матеріалів і пристрій запобігання взуття від ковзання, який виконаний в вигляді металевих стержнів з загостреними кінцями, виконаних зі сплавів металів, які володіють термомеханічною пам'яттю при температурі нижче 0°С (АС СРСР №1044266 кл А43Б13/22, А43В21/00 1983 Але нікелід титану, з якого вироблені стержні в ПІДОШВІ, має значний час для відновлювання тер момеханічної пам'яті, що веде до затримки висування та засування шипів при ЗМІНІ температури Технічною задачею, що вирішується заявляємим винаходом, є створення - вузла низу взуття, який забезпечує оперативне використовування висувних металевих стержнів за потребою на всій ПІДОШВІ Суть винаходу складається в наявності при підбор з пружних матеріалів, а також пристрій для запобігання ковзання взуття, який виконаний у вигляді металевих стержнів з загостреними кінцями, закріпленими в ПІДОШВІ, ЯКИЙ відрізняється тим, що стержні виконані механічно-висувними по всій ПІДОШВІ і розташовані в керованих, опорнофіксуючих елементах, які з'єднані послідовно за допомогою гнучкої тяги з перемикачем положення строю запобігання взуття від ковзання всередині підошви і підбору Він виконаний у вигляді металевих механічно висувних стержнів, які висуваються та фіксуються за допомогою управляємих опорнофіксуючих елементів Ці елементи з'єднані послідовно за допомогою гнучкої тяги з перемикачем положення Всі елементи вузла виконані ізольовано від попадання бруду і заповнені водонепроникненим мастилом На фіг 1 зображена підошва з розташованим в ній вузлом низу взуття На фіг 2 - опорнофіксуючий елемент вузла в неробочому положенні На фіг 3 -опорно-фіксуючий елемент - в робочому положенні На Фіг 4 - опорно-фіксуючий елемент-вигляд з торця На фіг 5 - підбор з перемикачем положення На фіг 6 підошва з вузлом в робочому положенні - вигляд збоку Підошва -1 містить в собі вузол низу взуття, який має в своєму складі опорно-фіксуючі елементи - 2, висувні стержні - 3, ІЗОЛЮЮЧІ втулки - 4, гнучкі тяги - 5, гнучкі оболонки тяги - 6, поворотні шківи - 7, ІЗОЛЮЮЧІ корпуси поворотних ШКІВІВ - 8, перемикач положення - 9, ізолюючий корпус перемикача положення -10 Рухома частина опорно-фіксуючого елемента 11, містить в собі управляючий виріз -12, тилову частину стержня 13, водонепроникне мастило -14 Вузол працює таким чином Перемикач 9 встановлено в неробоче положення - (фиг 1) по стрілці положення І Всередині опорно-фіксуючого елемента 2 (фіг 2), стержень - 3 зафіксований у крайньому верхньому положенні за допомогою своєї тилової частини 13 і управляючого вирізу 12 При приведенні вузла в робоче положення (О 00 (О (О 61686 перемикач - 9 переводять в положення II Виникає ним мастилом 14, яке забезпечує мащення елерух закріпленої на перемикачі 9 за допомогою фікментів вузла і ІЗОЛЯЦІЮ їх від попадання бруду і сатора 15, гнучкої тяги 5 середині гнучкої оболонки вологи - 6, яка з'єднана з рухомою частиною опорноВузол може бути виконаний в один або два кіфіксуючого елемента - 11 Під ДІЄЮ управляючого льця опорно-фіксуючих елементів (зображено на вирізу -12 тилова частина стержня - 13 рухає стефіг 1 і 5) та більше Він виконується як одне ціле в ржень - 3 вниз і фіксує його за допомогою вирізу виливаній ПІДОШВІ Ізолююча втулка 4 не дає можливості проникнення Вузол низу взуття забезпечує оперативне вибруду всередину вузла Поворотні шківи - 7 забезкористання, надійне зчеплення підошви взуття з печують рух гнучкої тяги під великими кутами і и поверхнею в ожеледицю і може використовувазакільцювання на перемикачі - 9 Ізолюючі корпуси тись як спеціальне взуття для залізничників та поворотних ШКІВІВ - 8 і перемикача положень - 10 військовослужбовців при виконанні спеціальних забезпечують ІЗОЛЯЦІЮ ВІД ЗОВНІШНІХ ВПЛИВІВ завдань Вузол низу взуття заповнений водонепроник ННЗ— Ш—Щ}—Ш8_^(
