Електромагніт з втяжним якорем

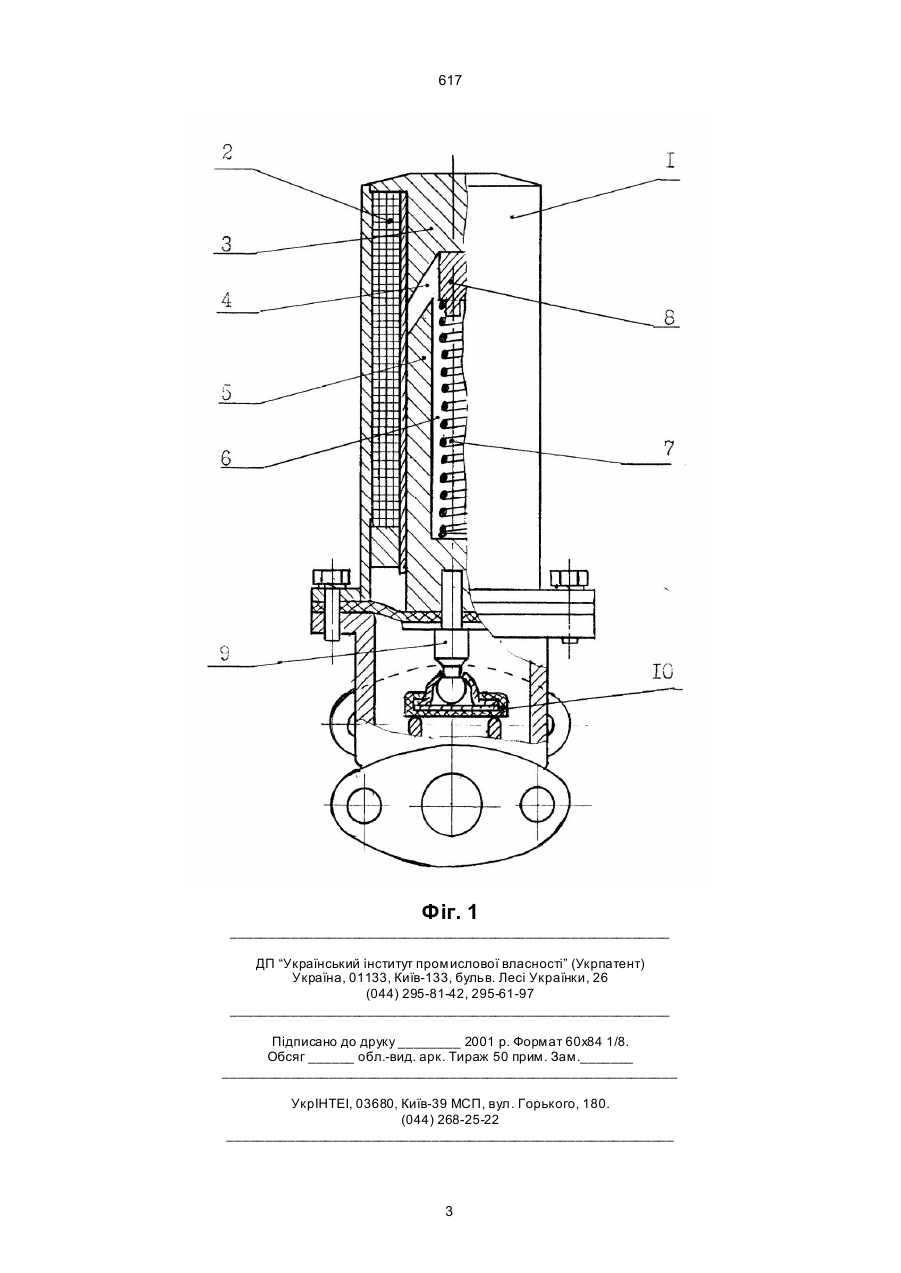

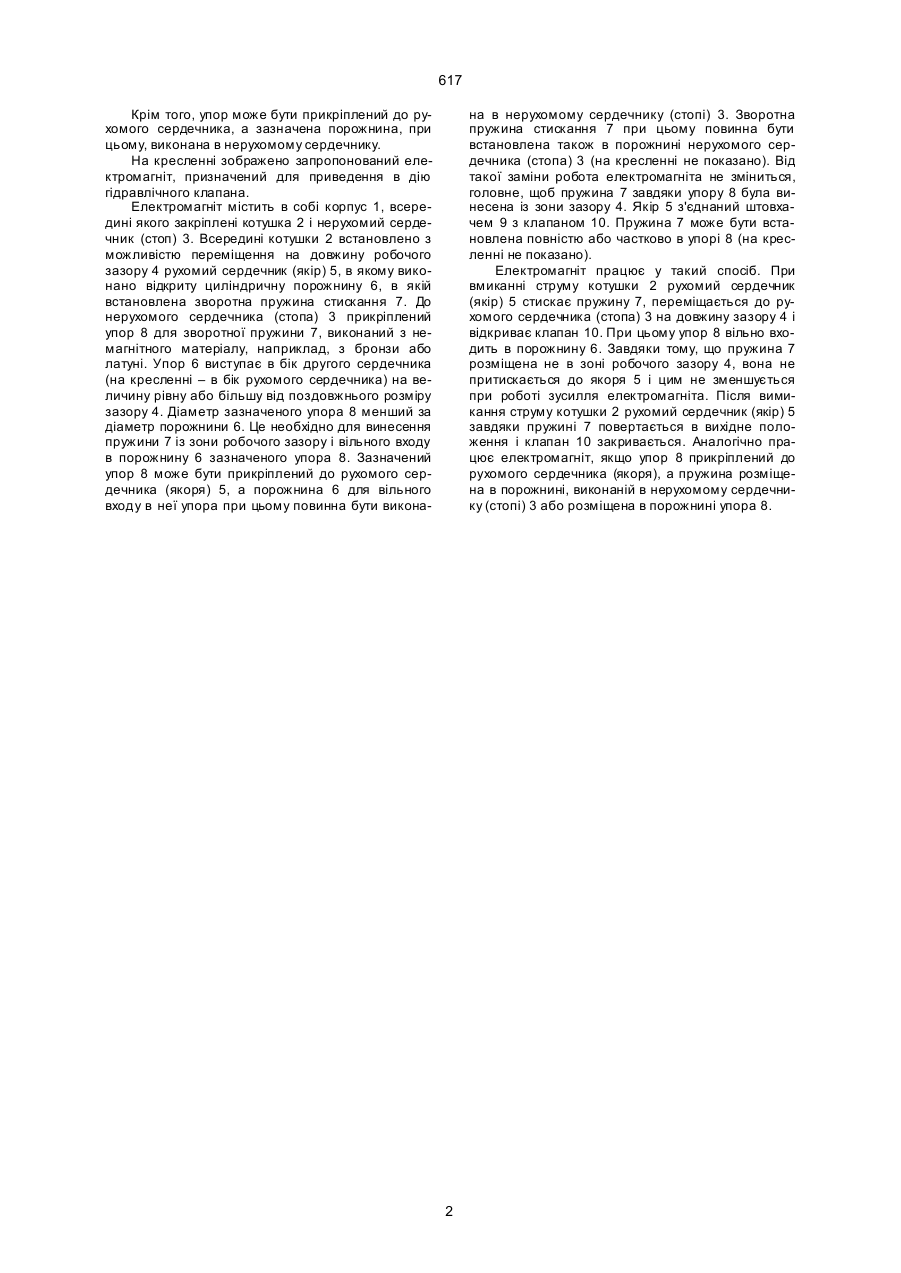

1. Електромагніт з втяжним якорем, що містить в собі корпус, всередині якого розміщена котушка, в якій з робочим зазором один до одного встановлені нерухомий сердечник (стоп) і рухомий сердечник (якір), зворотна пружина для повернення якоря в вихідне положення, який відрізняється тим, що зворотна пружина винесена із зони робочого зазору за допомогою прикріпленого до одного 617 Крім того, упор може бути прикріплений до рухомого сердечника, а зазначена порожнина, при цьому, виконана в нерухомому сердечнику. На кресленні зображено запропонований електромагніт, призначений для приведення в дію гідравлічного клапана. Електромагніт містить в собі корпус 1, всередині якого закріплені котушка 2 і нерухомий сердечник (стоп) 3. Всередині котушки 2 встановлено з можливістю переміщення на довжину робочого зазору 4 рухомий сердечник (якір) 5, в якому виконано відкриту циліндричну порожнину 6, в якій встановлена зворотна пружина стискання 7. До нерухомого сердечника (стопа) 3 прикріплений упор 8 для зворотної пружини 7, виконаний з немагнітного матеріалу, наприклад, з бронзи або латуні. Упор 6 виступає в бік другого сердечника (на кресленні – в бік рухомого сердечника) на величину рівну або більшу від поздовжнього розміру зазору 4. Діаметр зазначеного упора 8 менший за діаметр порожнини 6. Це необхідно для винесення пружини 7 із зони робочого зазору і вільного входу в порожнину 6 зазначеного упора 8. Зазначений упор 8 може бути прикріплений до рухомого сердечника (якоря) 5, а порожнина 6 для вільного входу в неї упора при цьому повинна бути викона на в нерухомому сердечнику (стопі) 3. Зворотна пружина стискання 7 при цьому повинна бути встановлена також в порожнині нерухомого сердечника (стопа) 3 (на кресленні не показано). Від такої заміни робота електромагніта не зміниться, головне, щоб пружина 7 завдяки упору 8 була винесена із зони зазору 4. Якір 5 з'єднаний штовхачем 9 з клапаном 10. Пружина 7 може бути встановлена повністю або частково в упорі 8 (на кресленні не показано). Електромагніт працює у такий спосіб. При вмиканні струму котушки 2 рухомий сердечник (якір) 5 стискає пружину 7, переміщається до рухомого сердечника (стопа) 3 на довжину зазору 4 і відкриває клапан 10. При цьому упор 8 вільно входить в порожнину 6. Завдяки тому, що пружина 7 розміщена не в зоні робочого зазору 4, вона не притискається до якоря 5 і цим не зменшується при роботі зусилля електромагніта. Після вимикання струму котушки 2 рухомий сердечник (якір) 5 завдяки пружині 7 повертається в вихідне положення і клапан 10 закривається. Аналогічно працює електромагніт, якщо упор 8 прикріплений до рухомого сердечника (якоря), а пружина розміщена в порожнині, виконаній в нерухомому сердечнику (стопі) 3 або розміщена в порожнині упора 8. 2 617 Фіг. 1 __________________________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
