Ларингеальна маска стеблюка

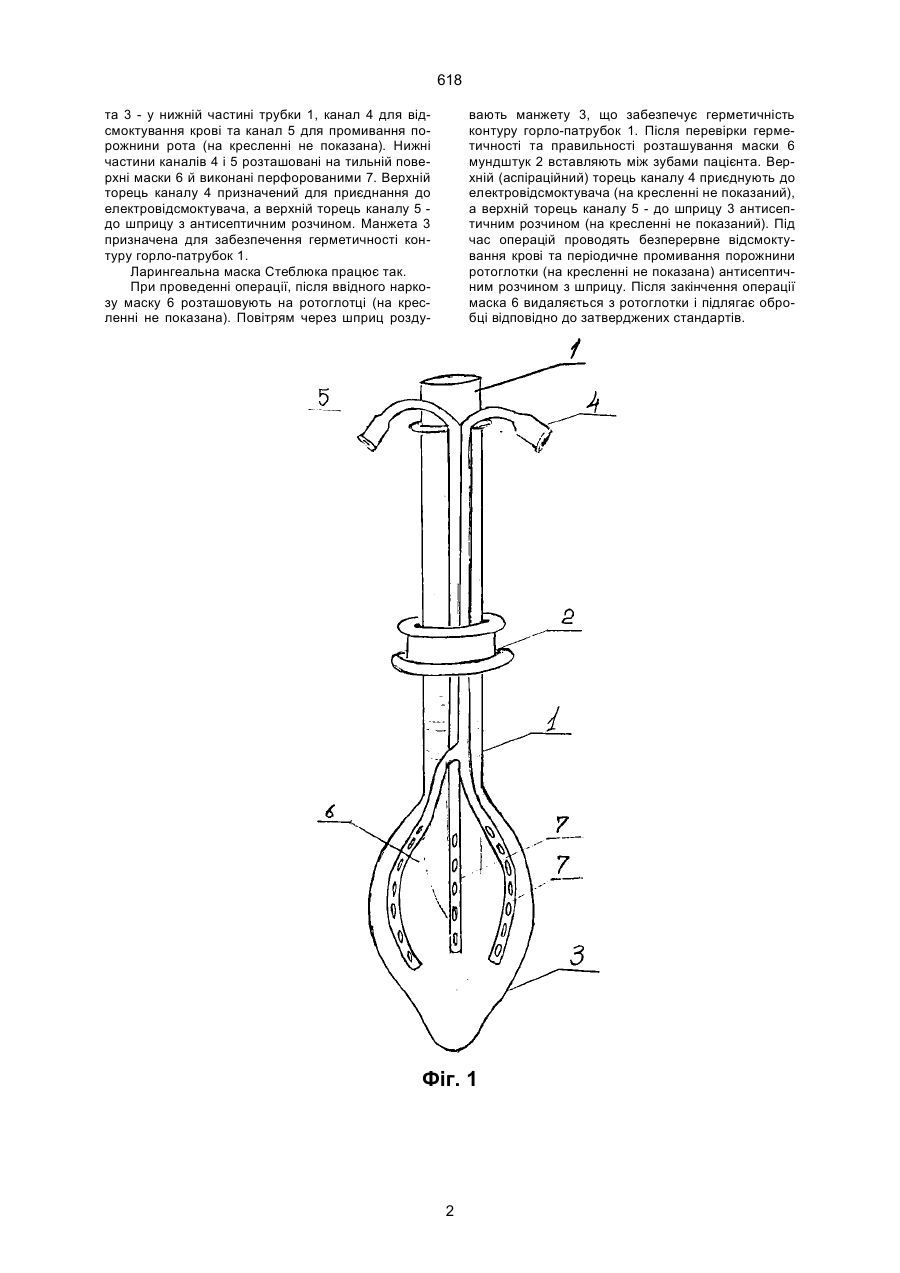

Ларингеальна маска, що виконана у вигляді патрубка, на одному кінці якого закріплена еліпсоподібна маска, а другий - призначений для приєднання до повітропроводу, а на патрубку встановлено силіконову манжету, призначену для фіксації пристрою на горлі пацієнта, яка відрізняється 618 та 3 - у нижній частині трубки 1, канал 4 для відсмоктування крові та канал 5 для промивання порожнини рота (на кресленні не показана). Нижні частини каналів 4 і 5 розташовані на тильній поверхні маски 6 й виконані перфорованими 7. Верхній торець каналу 4 призначений для приєднання до електровідсмоктувача, а верхній торець каналу 5 до шприцу з антисептичним розчином. Манжета 3 призначена для забезпечення герметичності контуру горло-патрубок 1. Ларингеальна маска Стеблюка працює так. При проведенні операції, після ввідного наркозу маску 6 розташовують на ротоглотці (на кресленні не показана). Повітрям через шприц розду вають манжету 3, що забезпечує герметичність контуру горло-патрубок 1. Після перевірки герметичності та правильності розташування маски 6 мундштук 2 вставляють між зубами пацієнта. Верхній (аспіраційний) торець каналу 4 приєднують до електровідсмоктувача (на кресленні не показаний), а верхній торець каналу 5 - до шприцу 3 антисептичним розчином (на кресленні не показаний). Під час операцій проводять безперервне відсмоктування крові та періодичне промивання порожнини ротоглотки (на кресленні не показана) антисептичним розчином з шприцу. Після закінчення операції маска 6 видаляється з ротоглотки і підлягає обробці відповідно до затверджених стандартів. Фіг. 1 2 618 __________________________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
