Кільце для повітряного охолодження рукавної полімерної плівки
Номер патенту: 61703
Опубліковано: 25.07.2011
Автори: Колосов Олександр Євгенович, Недобій Ігор Юрійович, Свідерський Валентин Анатолійович, Пєтухова Світлана Аркадіївна, Осьмаков Олег Григорович, Пєтухов Аркадій Дем'янович
Формула / Реферат
1. Кільце для повітряного охолодження рукавної полімерної плівки, що включає корпус з кришками, всередині якого розташовані кільцеві лабіринтні розподільники з кільцевими ребрами, що утворюють з корпусом і кришками дозуючі канали, яке відрізняється тим, що, лабіринтні розподільники мають радіальні перегородки, що встановлені з можливістю переміщення уздовж розподільників.
2. Кільце за п. 1, яке відрізняється тим, що забезпечене встановленою принаймні в одному з дозуючих каналів плоскою пружною кільцевою пластиною, закріпленою по зовнішньому контуру, та механізмом її переміщення, зв'язаним з внутрішнім контуром пластини.
Текст

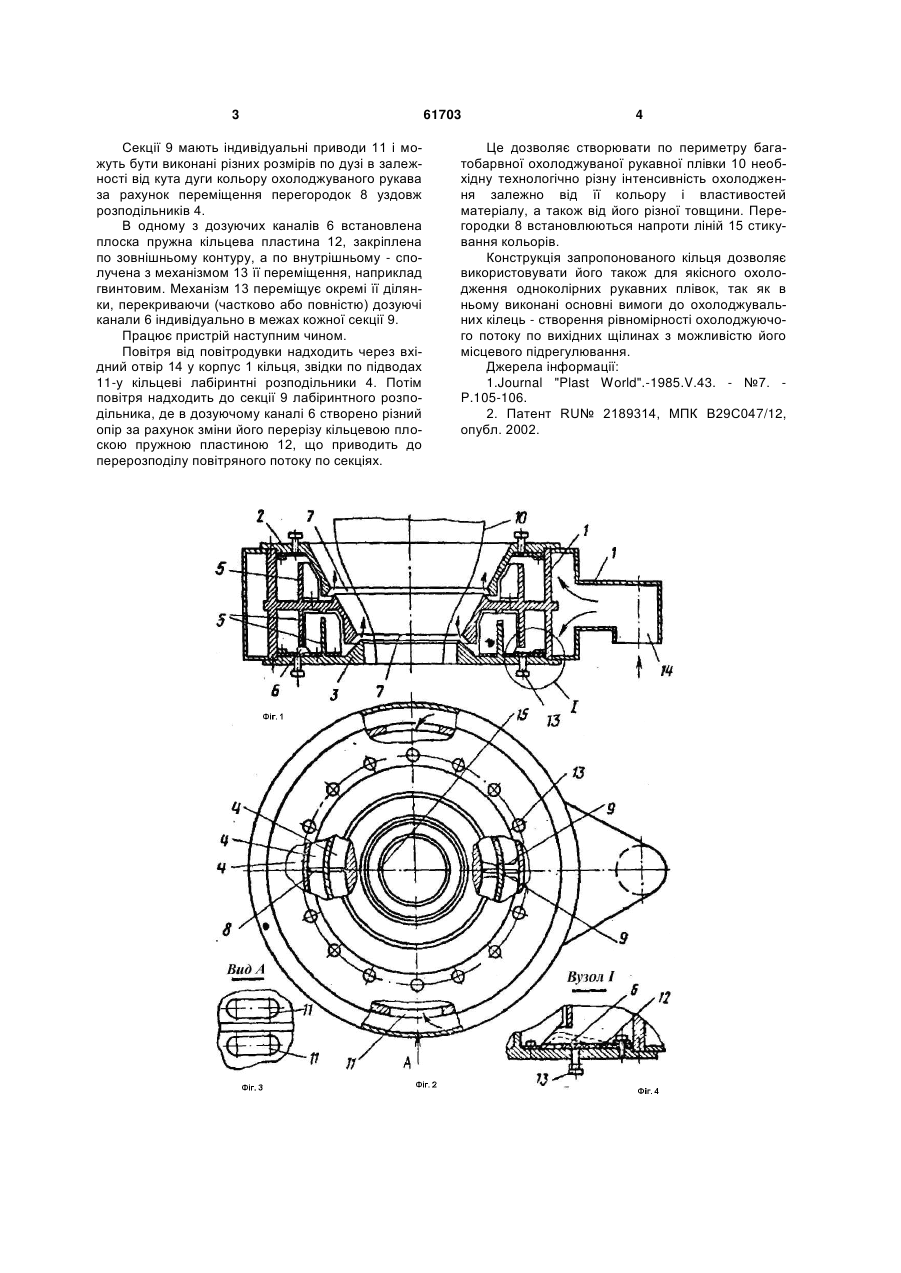

1. Кільце для повітряного охолодження рукавної полімерної плівки, що включає корпус з криш 3 Секції 9 мають індивідуальні приводи 11 і можуть бути виконані різних розмірів по дузі в залежності від кута дуги кольору охолоджуваного рукава за рахунок переміщення перегородок 8 уздовж розподільників 4. В одному з дозуючих каналів 6 встановлена плоска пружна кільцева пластина 12, закріплена по зовнішньому контуру, а по внутрішньому - сполучена з механізмом 13 її переміщення, наприклад гвинтовим. Механізм 13 переміщує окремі її ділянки, перекриваючи (частково або повністю) дозуючі канали 6 індивідуально в межах кожної секції 9. Працює пристрій наступним чином. Повітря від повітродувки надходить через вхідний отвір 14 у корпус 1 кільця, звідки по підводах 11-у кільцеві лабіринтні розподільники 4. Потім повітря надходить до секції 9 лабіринтного розподільника, де в дозуючому каналі 6 створено різний опір за рахунок зміни його перерізу кільцевою плоскою пружною пластиною 12, що приводить до перерозподілу повітряного потоку по секціях. 61703 4 Це дозволяє створювати по периметру багатобарвної охолоджуваної рукавної плівки 10 необхідну технологічно різну інтенсивність охолодження залежно від її кольору і властивостей матеріалу, а також від його різної товщини. Перегородки 8 встановлюються напроти ліній 15 стикування кольорів. Конструкція запропонованого кільця дозволяє використовувати його також для якісного охолодження одноколірних рукавних плівок, так як в ньому виконані основні вимоги до охолоджувальних кілець - створення рівномірності охолоджуючого потоку по вихідних щілинах з можливістю його місцевого підрегулювання. Джерела інформації: 1.Journal "Plast World".-1985.V.43. - №7. P.105-106. 2. Патент RU№ 2189314, МПК В29С047/12, опубл. 2002. 5 Комп’ютерна верстка Л. Купенко 61703 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRing for air cooling tubular polymer film
Автори англійськоюSviderskyi Valentyn Anatoliiovych, Pietukhov Arkadii Demianovych, Kolosov Oleksandr Yevhenovych, Osmakov Oleh Hryhorovych, Nedobii Ihor Yuriiovych, Pietukhova Svitlana Arkadiivna
Назва патенту російськоюКольцо для воздушного охлаждения рукавной полимерной пленки
Автори російськоюСвидерский Валентин Анатольевич, Петухов Аркадий Демьянович, Колосов Александр Евгеньевич, Осьмаков Олег Григорьевич, Недобий Игорь Юрьевич, Петухова Светлана Аркадьевна
МПК / Мітки
МПК: B29D 7/00, B29C 47/88
Мітки: кільце, охолодження, плівки, полімерної, повітряного, рукавної
