Універсальний фігурний змінний ковпачок
Номер патенту: 61705
Опубліковано: 25.07.2011
Автори: Прохоров Михайло Миколайович, Точілов Дмитро Олександрович
Формула / Реферат
1. Універсальний фігурний змінний ковпачок, який містить базовий корпус з внутрішньою різьбою, закриваючою проточкою, зовнішньою ребристою поверхнею, юбкою в основі корпусу під контрольне кільце насадки еластичної тари, фіксатор контрольного кільця на юбці, який відрізняється тим, що корпус додатково обладнаний конусоподібним носиком, конусоподібний носик виконаний з отвором на торцевій поверхні, отвір виконаний різноманітної форми.
2. Універсальний фігурний змінний ковпачок по п. 1, який відрізняється тим, що отвір виконаний у вигляді багатопелюсткової квітки.
3. Універсальний фігурний змінний ковпачок по п. 1, який відрізняється тим, що отвір виконаний у вигляді кола.
4. Універсальний фігурний змінний ковпачок по п. 1, який відрізняється тим, що отвір виконаний у вигляді середньорозташованого кола та принаймні двох кіл, які розташовані рівновіддалено навколо нього.
5. Універсальний фігурний змінний ковпачок по п. 1, який відрізняється тим, що отвір виконаний у вигляді зірки.
6. Універсальний фігурний змінний ковпачок по п. 1, який відрізняється тим, що отвір виконаний у вигляді багатокутника.
7. Універсальний фігурний змінний ковпачок по п. 1, який відрізняється тим, що поперечний переріз внутрішньої поверхні по довжині конусоподібного носика повністю повторює геометричну форму отвору на торцевій поверхні.
8. Універсальний фігурний змінний ковпачок по п. 1, який відрізняється тим, що його конструкція виконана суцільною.
9. Універсальний фігурний змінний ковпачок по пп. 1, 8, який відрізняється тим, що матеріалом його конструкції служить пластмаса.
10. Універсальний фігурний змінний ковпачок по пп. 1, 8, 9, який відрізняється тим, що пластмаса є харчовою.
11. Універсальний фігурний змінний ковпачок по пп. 1, 8-10, який відрізняється тим, що матеріал має відповідні міцнісні характеристики для утримання незмінними геометричні параметри отвору при прикладанні зусиль видавлювання порцій приправи з еластичної тари.
12. Універсальний фігурний змінний ковпачок по пп. 1, 8-11, який відрізняється тим, що матеріал має відповідні міцнісні характеристики для зрізання носика у будь-якому місці по його довжині звичайним кухонним ножем або будь-яким іншим ріжучим інструментом.

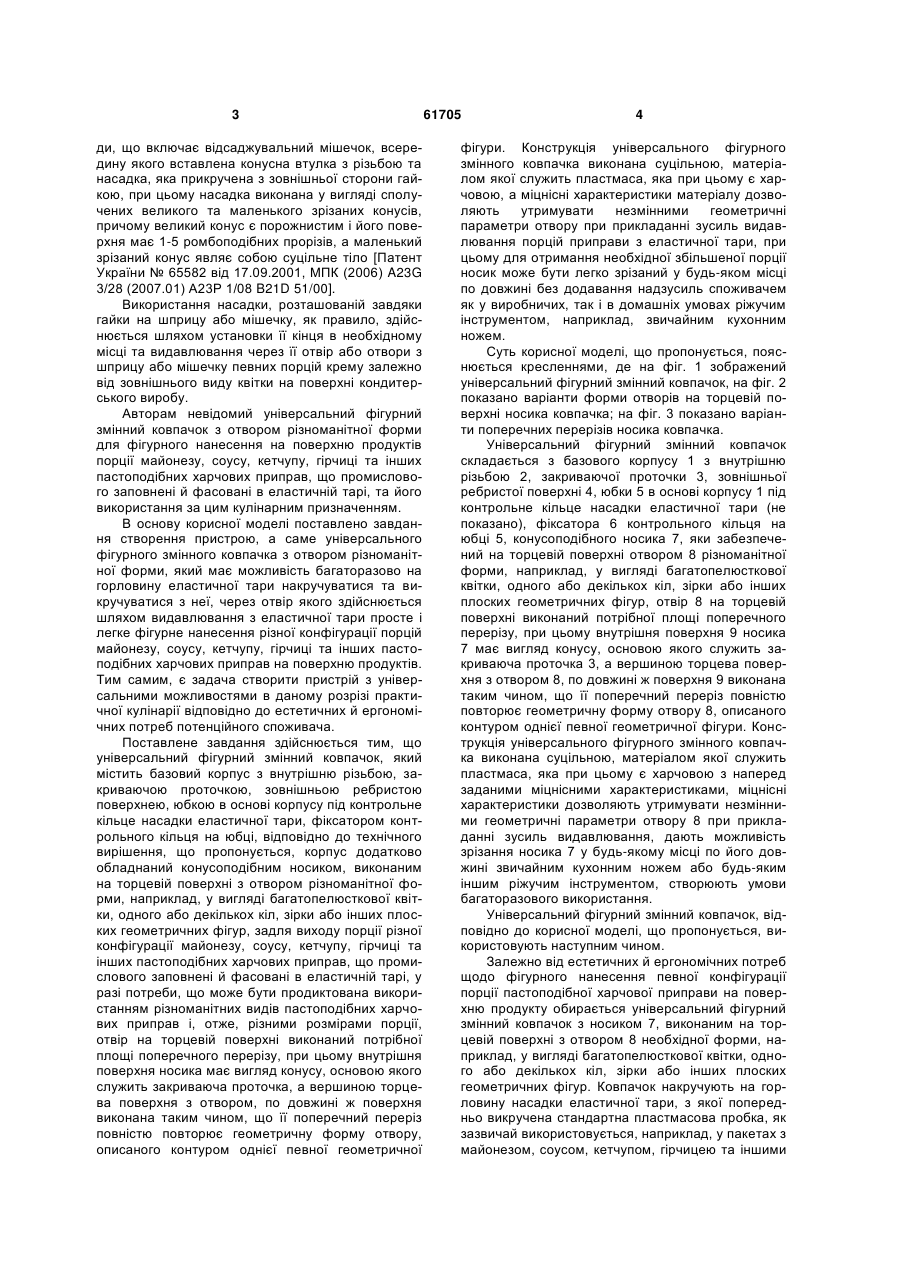

Текст
1. Універсальний фігурний змінний ковпачок, який містить базовий корпус з внутрішньою різьбою, закриваючою проточкою, зовнішньою ребристою поверхнею, юбкою в основі корпусу під контрольне кільце насадки еластичної тари, фіксатор контрольного кільця на юбці, який відрізняється тим, що корпус додатково обладнаний конусоподібним носиком, конусоподібний носик виконаний з отвором на торцевій поверхні, отвір виконаний різноманітної форми. 2. Універсальний фігурний змінний ковпачок по п. 1, який відрізняється тим, що отвір виконаний у вигляді багатопелюсткової квітки. 3. Універсальний фігурний змінний ковпачок по п. 1, який відрізняється тим, що отвір виконаний у вигляді кола. 4. Універсальний фігурний змінний ковпачок по п. 1, який відрізняється тим, що отвір виконаний у вигляді середньорозташованого кола та принаймні двох кіл, які розташовані рівновіддалено навколо нього. 5. Універсальний фігурний змінний ковпачок по п. 1, який відрізняється тим, що отвір виконаний у вигляді зірки. U 2 (19) 1 3 ди, що включає відсаджувальний мішечок, всередину якого вставлена конусна втулка з різьбою та насадка, яка прикручена з зовнішньої сторони гайкою, при цьому насадка виконана у вигляді сполучених великого та маленького зрізаних конусів, причому великий конус є порожнистим і його поверхня має 1-5 ромбоподібних прорізів, а маленький зрізаний конус являє собою суцільне тіло [Патент України № 65582 від 17.09.2001, МПК (2006) A23G 3/28 (2007.01) А23Р 1/08 B21D 51/00]. Використання насадки, розташованій завдяки гайки на шприцу або мішечку, як правило, здійснюється шляхом установки її кінця в необхідному місці та видавлювання через її отвір або отвори з шприцу або мішечку певних порцій крему залежно від зовнішнього виду квітки на поверхні кондитерського виробу. Авторам невідомий універсальний фігурний змінний ковпачок з отвором різноманітної форми для фігурного нанесення на поверхню продуктів порції майонезу, соусу, кетчупу, гірчиці та інших пастоподібних харчових приправ, що промислового заповнені й фасовані в еластичній тарі, та його використання за цим кулінарним призначенням. В основу корисної моделі поставлено завдання створення пристрою, а саме універсального фігурного змінного ковпачка з отвором різноманітної форми, який має можливість багаторазово на горловину еластичної тари накручуватися та викручуватися з неї, через отвір якого здійснюється шляхом видавлювання з еластичної тари просте і легке фігурне нанесення різної конфігурації порцій майонезу, соусу, кетчупу, гірчиці та інших пастоподібних харчових приправ на поверхню продуктів. Тим самим, є задача створити пристрій з універсальними можливостями в даному розрізі практичної кулінарії відповідно до естетичних й ергономічних потреб потенційного споживача. Поставлене завдання здійснюється тим, що універсальний фігурний змінний ковпачок, який містить базовий корпус з внутрішню різьбою, закриваючою проточкою, зовнішньою ребристою поверхнею, юбкою в основі корпусу під контрольне кільце насадки еластичної тари, фіксатором контрольного кільця на юбці, відповідно до технічного вирішення, що пропонується, корпус додатково обладнаний конусоподібним носиком, виконаним на торцевій поверхні з отвором різноманітної форми, наприклад, у вигляді багатопелюсткової квітки, одного або декількох кіл, зірки або інших плоских геометричних фігур, задля виходу порції різної конфігурації майонезу, соусу, кетчупу, гірчиці та інших пастоподібних харчових приправ, що промислового заповнені й фасовані в еластичній тарі, у разі потреби, що може бути продиктована використанням різноманітних видів пастоподібних харчових приправ і, отже, різними розмірами порції, отвір на торцевій поверхні виконаний потрібної площі поперечного перерізу, при цьому внутрішня поверхня носика має вигляд конусу, основою якого служить закриваюча проточка, а вершиною торцева поверхня з отвором, по довжині ж поверхня виконана таким чином, що її поперечний переріз повністю повторює геометричну форму отвору, описаного контуром однієї певної геометричної 61705 4 фігури. Конструкція універсального фігурного змінного ковпачка виконана суцільною, матеріалом якої служить пластмаса, яка при цьому є харчовою, а міцнісні характеристики матеріалу дозволяють утримувати незмінними геометричні параметри отвору при прикладанні зусиль видавлювання порцій приправи з еластичної тари, при цьому для отримання необхідної збільшеної порції носик може бути легко зрізаний у будь-яком місці по довжині без додавання надзусиль споживачем як у виробничих, так і в домашніх умовах ріжучим інструментом, наприклад, звичайним кухонним ножем. Суть корисної моделі, що пропонується, пояснюється кресленнями, де на фіг. 1 зображений універсальний фігурний змінний ковпачок, на фіг. 2 показано варіанти форми отворів на торцевій поверхні носика ковпачка; на фіг. 3 показано варіанти поперечних перерізів носика ковпачка. Універсальний фігурний змінний ковпачок складається з базового корпусу 1 з внутрішню різьбою 2, закриваючої проточки 3, зовнішньої ребристої поверхні 4, юбки 5 в основі корпусу 1 під контрольне кільце насадки еластичної тари (не показано), фіксатора 6 контрольного кільця на юбці 5, конусоподібного носика 7, яки забезпечений на торцевій поверхні отвором 8 різноманітної форми, наприклад, у вигляді багатопелюсткової квітки, одного або декількох кіл, зірки або інших плоских геометричних фігур, отвір 8 на торцевій поверхні виконаний потрібної площі поперечного перерізу, при цьому внутрішня поверхня 9 носика 7 має вигляд конусу, основою якого служить закриваюча проточка 3, а вершиною торцева поверхня з отвором 8, по довжині ж поверхня 9 виконана таким чином, що її поперечний переріз повністю повторює геометричну форму отвору 8, описаного контуром однієї певної геометричної фігури. Конструкція універсального фігурного змінного ковпачка виконана суцільною, матеріалом якої служить пластмаса, яка при цьому є харчовою з наперед заданими міцнісними характеристиками, міцнісні характеристики дозволяють утримувати незмінними геометричні параметри отвору 8 при прикладанні зусиль видавлювання, дають можливість зрізання носика 7 у будь-якому місці по його довжині звичайним кухонним ножем або будь-яким іншим ріжучим інструментом, створюють умови багаторазового використання. Універсальний фігурний змінний ковпачок, відповідно до корисної моделі, що пропонується, використовують наступним чином. Залежно від естетичних й ергономічних потреб щодо фігурного нанесення певної конфігурації порції пастоподібної харчової приправи на поверхню продукту обирається універсальний фігурний змінний ковпачок з носиком 7, виконаним на торцевій поверхні з отвором 8 необхідної форми, наприклад, у вигляді багатопелюсткової квітки, одного або декількох кіл, зірки або інших плоских геометричних фігур. Ковпачок накручують на горловину насадки еластичної тари, з якої попередньо викручена стандартна пластмасова пробка, як зазвичай використовується, наприклад, у пакетах з майонезом, соусом, кетчупом, гірчицею та іншими 5 61705 пастоподібними харчовими приправами, що промислового заповнені й фасовані в еластичній тарі. Накручування виконують завдяки внутрішній різьбі 2 корпусу 1, тримаючись за його зовнішню ребристу поверхню 4, до упору у торцеву поверхню корпусу 1 з метою забезпечення герметичності стику та запобігання витікання приправи, при цьому герметичність забезпечується щільним входженням горловини у простір між закриваючою проточкою 3 і внутрішньою поверхнею корпусу 1, що відбувається паралельно при накручуванні, а зусилля контролюється також,принаймні, торканням фіксатором 6 на юбці 5 контрольного кільця насадки еластичної тари. Потім шляхом видавлювання з еластичної тари здійснюється просте і легке фігурне нанесення різної конфігурації порцій майонезу, соусу, кетчупу, гірчиці та інших наперед вибраних пастоподібних харчових приправ на поверхню продуктів через отвір 8 ковпачка. У разі потреби, що може бути продиктована використанням різноманітних видів пастоподібних харчових приправ змінної консистенції і, отже, різними розмірами порції, обирається ковпачок з отвором 8 на торцевій поверхні або вже існуючої потрібної площі поперечного перерізу або така площа може бути самостійно легко отримана споживачем як у виробничих, так і в домашніх умовах шляхом зрізання частини носика 7 у будь-якому місці по його довжині від вершини торцевої поверхні з отвором 8 до Комп’ютерна верстка Г. Паяльніков 6 закриваючої проточки 3 без додавання надзусиль ріжучим інструментом, наприклад, звичайним кухонним ножем. Вибрана геометрія при збільшені порції забезпечується внутрішнею поверхня 9 носика 7. Викручування після використання ковпачка виконується у зворотному порядкові. Конструкція універсального фігурного змінного ковпачка виконана суцільною з харчової пластмаси з відповідними заданими міцнісними характеристиками, що дозволяють не тільки утримувати незмінними геометричні параметри отвору 8 при прикладанні зусиль видавлювання порцій приправи з еластичної тари, а й забезпечити багаторазове використання ковпачка. Таким чином універсальний фігурний змінний ковпачок відповідно до даної корисної моделі має надійну конструкцію, дозволяє спростити процес фігурного нанесення різної конфігурації порцій майонезу, соусу, кетчупу, гірчиці та інших пастоподібних харчових приправ на поверхню продуктів, а також дає можливість його багаторазового використання, що у свою чергу робить ковпачок ефективним в експлуатації в даному розрізі практичної кулінарії відповідно до естетичних й ергономічних потреб потенційного споживача. Результати дослідної експлуатації конструкції універсального фігурного змінного ковпачка підтверджують перспективність його широкого використання у даній галузі. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUniversal shaped removable cap
Автори англійськоюTochilov Dmytro Oleksandrovych, Prokhorov Mykhailo Mykolaiovych
Назва патенту російськоюУниверсальный фигурный сменный колпачок
Автори російськоюТочилов Дмитрий Александрович, Прохоров Михаил Николаевич
МПК / Мітки
МПК: B65D 35/00
Мітки: змінній, універсальний, ковпачок, фігурний
