Перфорований вал папероробної машини та пристрій для обробки отворів перфорації

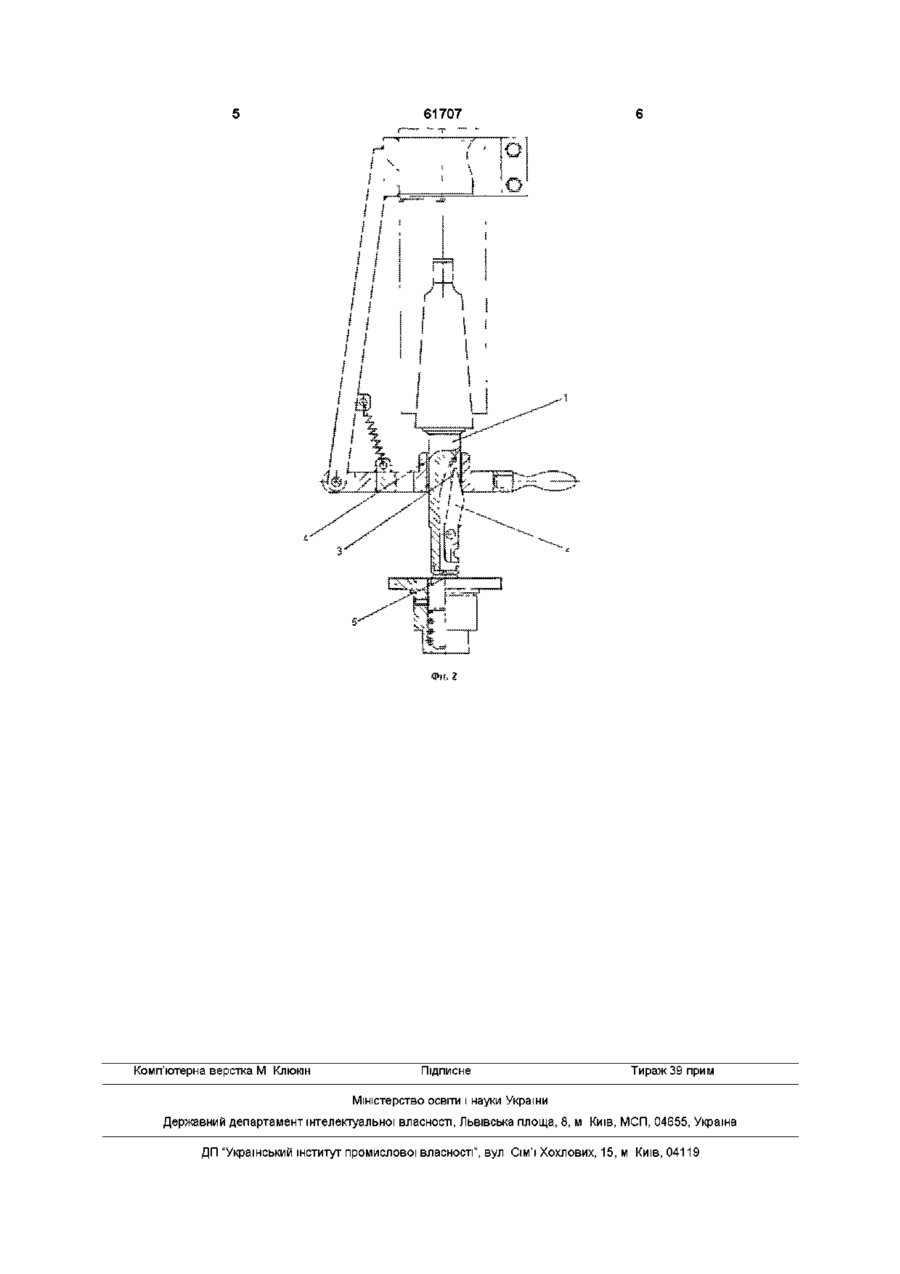

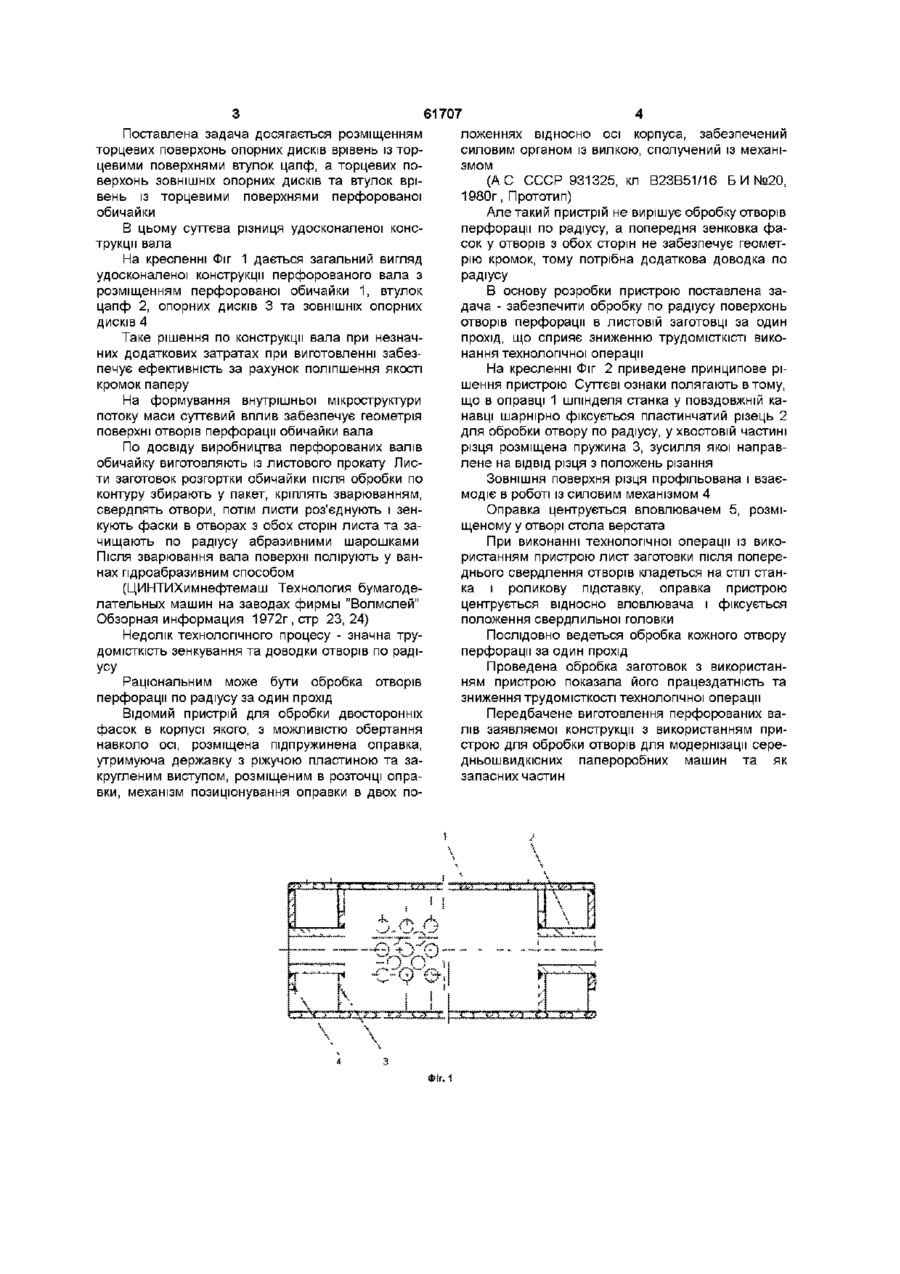

1 Перфорований вал папероробної машини, який містить перфоровану обичайку, концентрично розміщену відносно осі цапф, втулки, опорні диски, який відрізняється тим, що торцеві поверхні опорних дисків розміщені врівень із торцевими повер хнями втулок, а торцеві поверхні ЗОВНІШНІХ опорних дисків та втулок розміщені врівень із торцевими поверхнями перфорованої обичайки 2 Пристрій для обробки отворів перфорованого вала папероробної машини, який містить оправку шпинделя верстата та силовий механізм, який відрізняється тим, що різець для обробки отворів по радіусу фіксується шарнірно у повздовжній канавці оправки і підпружинений у хвостовій частині та має профільовану зовнішню поверхню, що взаємодіє із силовим механізмом, а оправка центрується вловлювачем, що розміщений в отворі стола верстата Винахід відноситься до конструкції перфорованого вала напірного ящика папероробної машини та може бути використаний в целюлознопаперовій промисловості ВІДОМІ обертальні перфоровані вали напускних пристроїв, відкритих напірних ящиків та напірних ящиків закритого типу з повітряною подушкою, які забезпечують заспокоювання потоку паперової маси та и рівномірний розподіл по ширині ящика Проведені дослідження впливу перфорованих валів на формування внутрішньої мікроструктури, дисперсності потоку маси, поліпшення нерівномірності просвіту маси в напірному ящику підтвердили раціональність їх використання для середньошвидкісних папероробних машин при швидкості обертання поверхні вала рівній середній швидкості потоку маси (Терентьев О А Массоподача и равномерность бумажного полотна М Изд "Лесная промышленность", 1986г, стр 244-247) У відкритих напірних ящиках папероробних машин, працюючих при атмосферному тиску, установлюють перфоровані вали діаметром 200 500мм в залежності від ширини папероробної машини з врахуванням допустимого прогибу Отвори перфорації вала діаметром 25мм розміщують по спіралі, в шаховому порядку, поверхня живого перерізу отворів у першого вала по руху маси становить 25% бокової поверхні та 50% - у останнього вала (Эйдлин И Я Бумагоделательные и отделочные машины М Изд "Лесная промышленность", 1970г,стр 151 155 Прототип) Відома конструкція перфорованого вала складається із перфорованої обичайки, концентричне розміщеної відносно осі втулок цапф, опорних дисків, закріплених до втулок та обичайки, причому торцеві поверхні втулок виступають із обох сторін за торцеві поверхні опорних дисків, а торцеві поверхні крайніх опорних дисків зміщені від торцевих поверхонь обичайки до її внутрішньої сторони Серед важливих вимог до виготовлення валазабезпечення допусків по геометри, обробці отворів перфорації по радіусу та чистоті обробки всіх поверхонь вала Недоліки відомої конструкції перфорованого вала проявляються в роботі у вигляді локального гальмування потоку маси та його нерівномірності на виході із напірного ящика біля виступаючих за торцеві поверхні опорних дисків поверхонь втулок, що відображається на якості кромок полотна паперу В основу винаходу поставлена задача - удосконалення конструкції перфорованого вала для зменшення локального гальмування та нерівномірного потоку маси 1 О 1^ (О Поставлена задача досягається розміщенням торцевих поверхонь опорних дисків врівень із торцевими поверхнями втулок цапф, а торцевих поверхонь ЗОВНІШНІХ опорних дисків та втулок врівень із торцевими поверхнями перфорованої обичайки В цьому суттєва різниця удосконаленої конструкції вала На кресленні Фіг 1 дається загальний вигляд удосконаленої конструкції перфорованого вала з розміщенням перфорованої обичайки 1, втулок цапф 2, опорних дисків 3 та ЗОВНІШНІХ опорних дисків 4 Таке рішення по конструкції вала при незначних додаткових затратах при виготовленні забезпечує ефективність за рахунок поліпшення якості кромок паперу На формування внутрішньої мікроструктури потоку маси суттєвий вплив забезпечує геометрія поверхні отворів перфорації обичайки вала По досвіду виробництва перфорованих валів обичайку виготовляють із листового прокату Листи заготовок розгортки обичайки після обробки по контуру збирають у пакет, кріплять зварюванням, свердлять отвори, потім листи роз'єднують і зенкують фаски в отворах з обох сторін листа та зачищають по радіусу абразивними шарошками Після зварювання вала поверхні полірують у ваннах пдроабразивним способом (ЦИНТИХимнефтемаш Технология бумагоделательных машин на заводах фирмы "Волмслей" Обзорная информация 1972г, стр 23,24) Недолік технологічного процесу - значна трудомісткість зенкування та доводки отворів по радіусу Раціональним може бути обробка отворів перфорації по радіусу за один прохід Відомий пристрій для обробки двосторонніх фасок в корпусі якого, з можливістю обертання навколо осі, розміщена підпружинена оправка, утримуюча державку з ріжучою пластиною та закругленим виступом, розміщеним в розточці оправки, механізм позиціонування оправки в двох по 61707 ложеннях відносно осі корпуса, забезпечений силовим органом із вилкою, сполучений із механізмом (АС СССР 931325, кл В23В51/16 Б И №20, 1980г, Прототип) Але такий пристрій не вирішує обробку отворів перфорації по радіусу, а попередня зенковка фасок у отворів з обох сторін не забезпечує геометрію кромок, тому потрібна додаткова доводка по радіусу В основу розробки пристрою поставлена задача - забезпечити обробку по радіусу поверхонь отворів перфорації в листовій заготовці за один прохід, що сприяє зниженню трудомісткість виконання технологічної операції На кресленні Фіг 2 приведене принципове рішення пристрою Суттєві ознаки полягають втому, що в оправці 1 шпінделя станка у повздовжній канавці шарнірно фіксується пластинчатий різець 2 для обробки отвору по радіусу, у хвостовій частині різця розміщена пружина 3, зусилля якої направлене на ВІДВІД різця з положень різання Зовнішня поверхня різця профільована і взаємодіє в роботі із силовим механізмом 4 Оправка центрується вловлювачем 5, розміщеному у отворі стола верстата При виконанні технологічної операції із використанням пристрою лист заготовки після попереднього свердлення отворів кладеться на стіл станка і роликову підставку, оправка пристрою центрується відносно вловлювача і фіксується положення свердлильної головки Послідовно ведеться обробка кожного отвору перфорації за один прохід Проведена обробка заготовок з використанням пристрою показала його працездатність та зниження трудомісткості технологічної операції Передбачене виготовлення перфорованих валів заявляємої конструкції з використанням пристрою для обробки отворів для модернізації середньошвид кісних папероробних машин та як запасних частин 61707 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
