Спосіб захисту місця проведення підводних робіт від дії потоку води

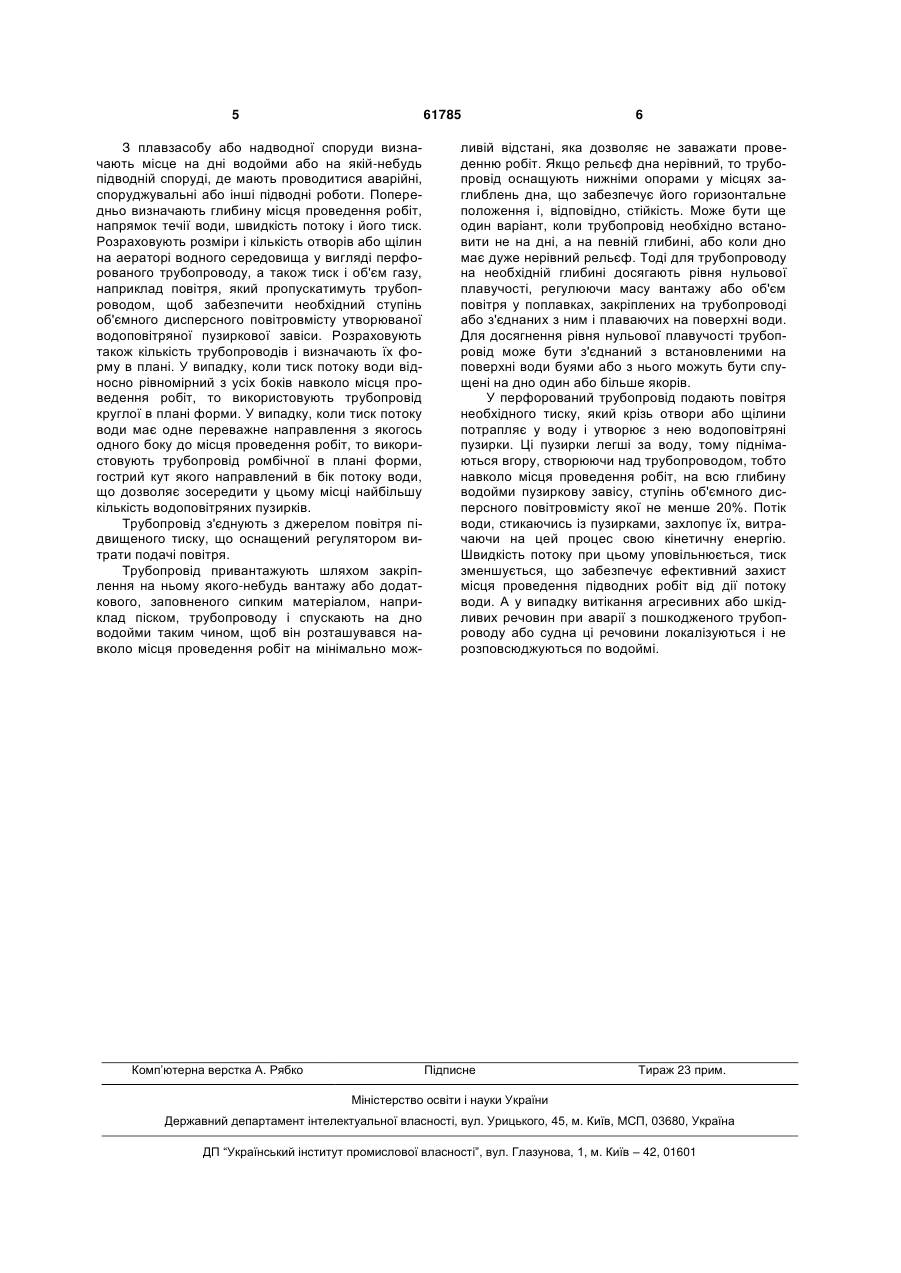

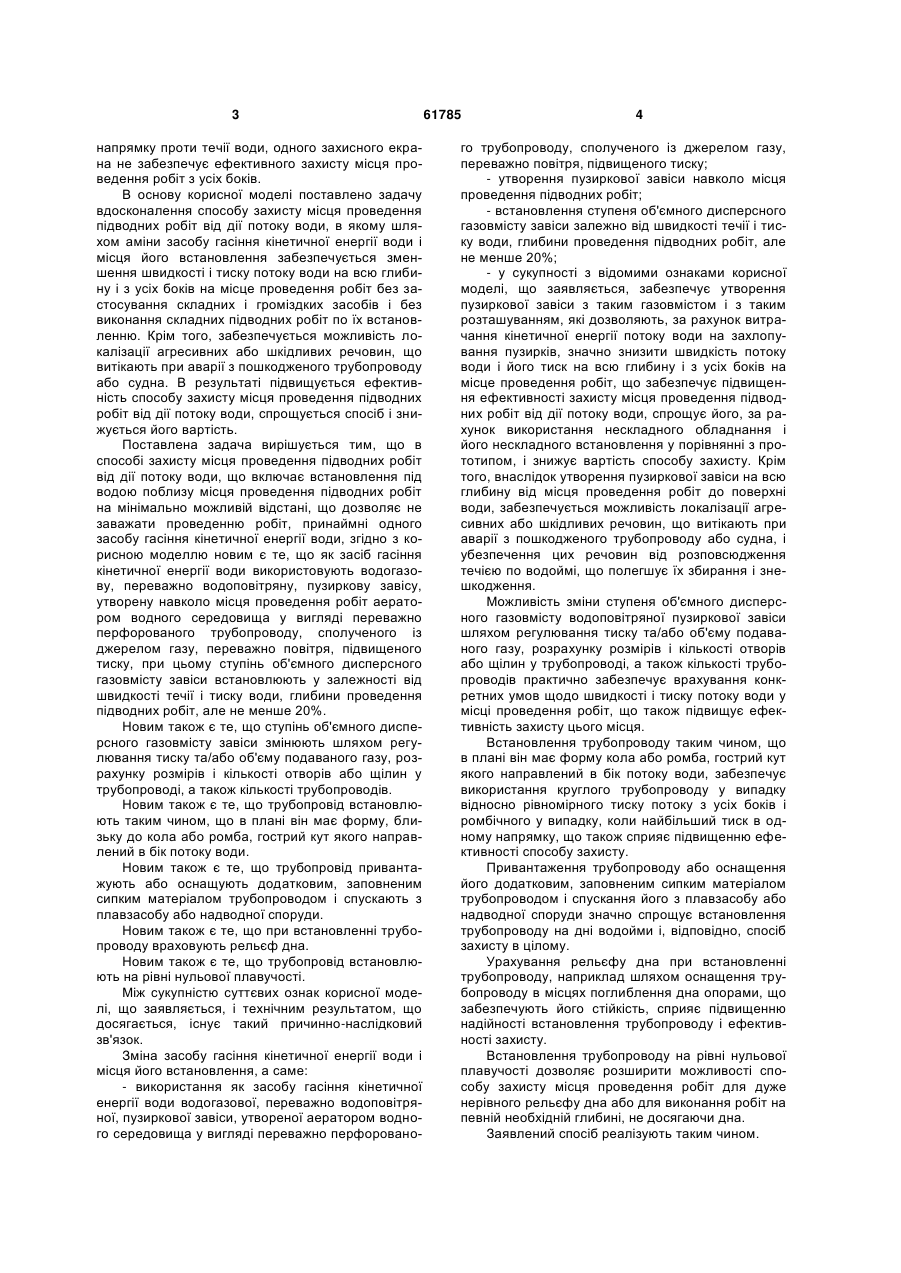

1. Спосіб захисту місця проведення підводних робіт від дії потоку води, що включає встановлення під водою поблизу місця проведення підводних робіт на мінімально можливій відстані, що дозволяє не заважати проведенню робіт, принаймні одного засобу гасіння кінетичної енергії води, який відрізняється тим, що як засіб гасіння кінетичної енергії води використовують водогазову, переважно водоповітряну, пузиркову завісу, утворену навколо місця проведення робіт аератором водного середовища у вигляді переважно перфорованого трубопроводу, сполученого із джерелом газу, переважно повітря, підвищеного тиску, при цьому ступінь об'ємного дисперсного газовмісту завіси встановлюють залежно від швидкості течії і тиску U 1 3 напрямку проти течії води, одного захисного екрана не забезпечує ефективного захисту місця проведення робіт з усіх боків. В основу корисної моделі поставлено задачу вдосконалення способу захисту місця проведення підводних робіт від дії потоку води, в якому шляхом аміни засобу гасіння кінетичної енергії води і місця його встановлення забезпечується зменшення швидкості і тиску потоку води на всю глибину і з усіх боків на місце проведення робіт без застосування складних і громіздких засобів і без виконання складних підводних робіт по їх встановленню. Крім того, забезпечується можливість локалізації агресивних або шкідливих речовин, що витікають при аварії з пошкодженого трубопроводу або судна. В результаті підвищується ефективність способу захисту місця проведення підводних робіт від дії потоку води, спрощується спосіб і знижується його вартість. Поставлена задача вирішується тим, що в способі захисту місця проведення підводних робіт від дії потоку води, що включає встановлення під водою поблизу місця проведення підводних робіт на мінімально можливій відстані, що дозволяє не заважати проведенню робіт, принаймні одного засобу гасіння кінетичної енергії води, згідно з корисною моделлю новим є те, що як засіб гасіння кінетичної енергії води використовують водогазову, переважно водоповітряну, пузиркову завісу, утворену навколо місця проведення робіт аератором водного середовища у вигляді переважно перфорованого трубопроводу, сполученого із джерелом газу, переважно повітря, підвищеного тиску, при цьому ступінь об'ємного дисперсного газовмісту завіси встановлюють у залежності від швидкості течії і тиску води, глибини проведення підводних робіт, але не менше 20%. Новим також є те, що ступінь об'ємного дисперсного газовмісту завіси змінюють шляхом регулювання тиску та/або об'єму подаваного газу, розрахунку розмірів і кількості отворів або щілин у трубопроводі, а також кількості трубопроводів. Новим також є те, що трубопровід встановлюють таким чином, що в плані він має форму, близьку до кола або ромба, гострий кут якого направлений в бік потоку води. Новим також є те, що трубопровід привантажують або оснащують додатковим, заповненим сипким матеріалом трубопроводом і спускають з плавзасобу або надводної споруди. Новим також є те, що при встановленні трубопроводу враховують рельєф дна. Новим також є те, що трубопровід встановлюють на рівні нульової плавучості. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Зміна засобу гасіння кінетичної енергії води і місця його встановлення, а саме: - використання як засобу гасіння кінетичної енергії води водогазової, переважно водоповітряної, пузиркової завіси, утвореної аератором водного середовища у вигляді переважно перфоровано 61785 4 го трубопроводу, сполученого із джерелом газу, переважно повітря, підвищеного тиску; - утворення пузиркової завіси навколо місця проведення підводних робіт; - встановлення ступеня об'ємного дисперсного газовмісту завіси залежно від швидкості течії і тиску води, глибини проведення підводних робіт, але не менше 20%; - у сукупності з відомими ознаками корисної моделі, що заявляється, забезпечує утворення пузиркової завіси з таким газовмістом і з таким розташуванням, які дозволяють, за рахунок витрачання кінетичної енергії потоку води на захлопування пузирків, значно знизити швидкість потоку води і його тиск на всю глибину і з усіх боків на місце проведення робіт, що забезпечує підвищення ефективності захисту місця проведення підводних робіт від дії потоку води, спрощує його, за рахунок використання нескладного обладнання і його нескладного встановлення у порівнянні з прототипом, і знижує вартість способу захисту. Крім того, внаслідок утворення пузиркової завіси на всю глибину від місця проведення робіт до поверхні води, забезпечується можливість локалізації агресивних або шкідливих речовин, що витікають при аварії з пошкодженого трубопроводу або судна, і убезпечення цих речовин від розповсюдження течією по водоймі, що полегшує їх збирання і знешкодження. Можливість зміни ступеня об'ємного дисперсного газовмісту водоповітряної пузиркової завіси шляхом регулювання тиску та/або об'єму подаваного газу, розрахунку розмірів і кількості отворів або щілин у трубопроводі, а також кількості трубопроводів практично забезпечує врахування конкретних умов щодо швидкості і тиску потоку води у місці проведення робіт, що також підвищує ефективність захисту цього місця. Встановлення трубопроводу таким чином, що в плані він має форму кола або ромба, гострий кут якого направлений в бік потоку води, забезпечує використання круглого трубопроводу у випадку відносно рівномірного тиску потоку з усіх боків і ромбічного у випадку, коли найбільший тиск в одному напрямку, що також сприяє підвищенню ефективності способу захисту. Привантаження трубопроводу або оснащення його додатковим, заповненим сипким матеріалом трубопроводом і спускання його з плавзасобу або надводної споруди значно спрощує встановлення трубопроводу на дні водойми і, відповідно, спосіб захисту в цілому. Урахування рельєфу дна при встановленні трубопроводу, наприклад шляхом оснащення трубопроводу в місцях поглиблення дна опорами, що забезпечують його стійкість, сприяє підвищенню надійності встановлення трубопроводу і ефективності захисту. Встановлення трубопроводу на рівні нульової плавучості дозволяє розширити можливості способу захисту місця проведення робіт для дуже нерівного рельєфу дна або для виконання робіт на певній необхідній глибині, не досягаючи дна. Заявлений спосіб реалізують таким чином. 5 61785 З плавзасобу або надводної споруди визначають місце на дні водойми або на якій-небудь підводній споруді, де мають проводитися аварійні, споруджувальні або інші підводні роботи. Попередньо визначають глибину місця проведення робіт, напрямок течії води, швидкість потоку і його тиск. Розраховують розміри і кількість отворів або щілин на аераторі водного середовища у вигляді перфорованого трубопроводу, а також тиск і об'єм газу, наприклад повітря, який пропускатимуть трубопроводом, щоб забезпечити необхідний ступінь об'ємного дисперсного повітровмісту утворюваної водоповітряної пузиркової завіси. Розраховують також кількість трубопроводів і визначають їх форму в плані. У випадку, коли тиск потоку води відносно рівномірний з усіх боків навколо місця проведення робіт, то використовують трубопровід круглої в плані форми. У випадку, коли тиск потоку води має одне переважне направлення з якогось одного боку до місця проведення робіт, то використовують трубопровід ромбічної в плані форми, гострий кут якого направлений в бік потоку води, що дозволяє зосередити у цьому місці найбільшу кількість водоповітряних пузирків. Трубопровід з'єднують з джерелом повітря підвищеного тиску, що оснащений регулятором витрати подачі повітря. Трубопровід привантажують шляхом закріплення на ньому якого-небудь вантажу або додаткового, заповненого сипким матеріалом, наприклад піском, трубопроводу і спускають на дно водойми таким чином, щоб він розташувався навколо місця проведення робіт на мінімально мож Комп’ютерна верстка А. Рябко 6 ливій відстані, яка дозволяє не заважати проведенню робіт. Якщо рельєф дна нерівний, то трубопровід оснащують нижніми опорами у місцях заглиблень дна, що забезпечує його горизонтальне положення і, відповідно, стійкість. Може бути ще один варіант, коли трубопровід необхідно встановити не на дні, а на певній глибині, або коли дно має дуже нерівний рельєф. Тоді для трубопроводу на необхідній глибині досягають рівня нульової плавучості, регулюючи масу вантажу або об'єм повітря у поплавках, закріплених на трубопроводі або з'єднаних з ним і плаваючих на поверхні води. Для досягнення рівня нульової плавучості трубопровід може бути з'єднаний з встановленими на поверхні води буями або з нього можуть бути спущені на дно один або більше якорів. У перфорований трубопровід подають повітря необхідного тиску, який крізь отвори або щілини потрапляє у воду і утворює з нею водоповітряні пузирки. Ці пузирки легші за воду, тому піднімаються вгору, створюючи над трубопроводом, тобто навколо місця проведення робіт, на всюглибину водойми пузиркову завісу, ступінь об'ємного дисперсного повітровмісту якої не менше 20%. Потік води, стикаючись із пузирками, захлопує їх, витрачаючи на цей процес свою кінетичну енергію. Швидкість потоку при цьому уповільнюється, тиск зменшується, що забезпечує ефективний захист місця проведення підводних робіт від дії потоку води. А у випадку витікання агресивних або шкідливих речовин при аварії з пошкодженого трубопроводу або судна ці речовини локалізуються і не розповсюджуються по водоймі. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
