Підставка для апаратури
Формула / Реферат
Підставка для апаратури, що містить базову опорну пластину для установлення апаратури та пружні захвати, яка відрізняється тим, що базова опорна пластина оснащена двома додатковими опорними пластинами, установленими на напрямних з можливістю переміщення відносно базової опорної пластини, а пружні захвати розміщені на додаткових опорних пластинах.
Текст

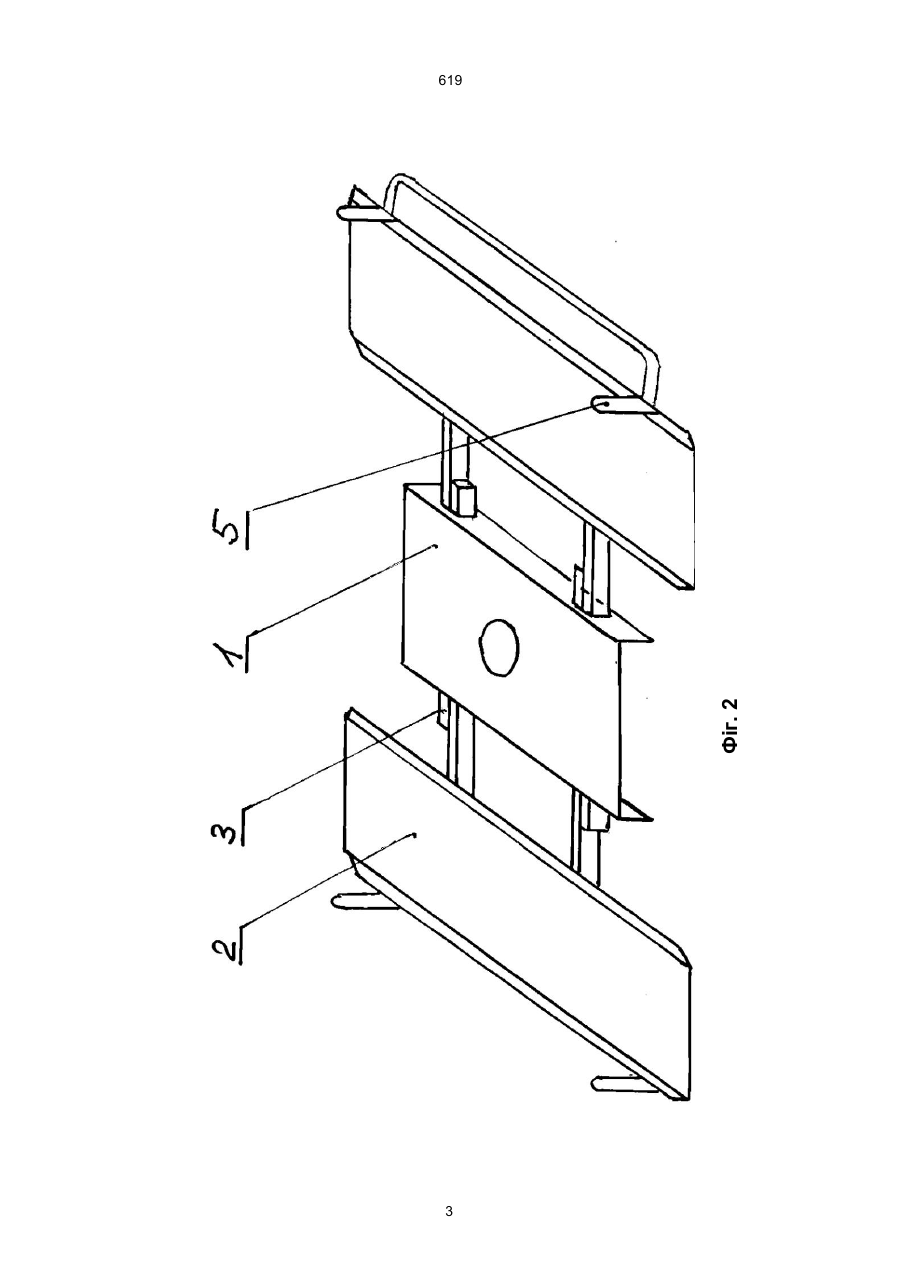

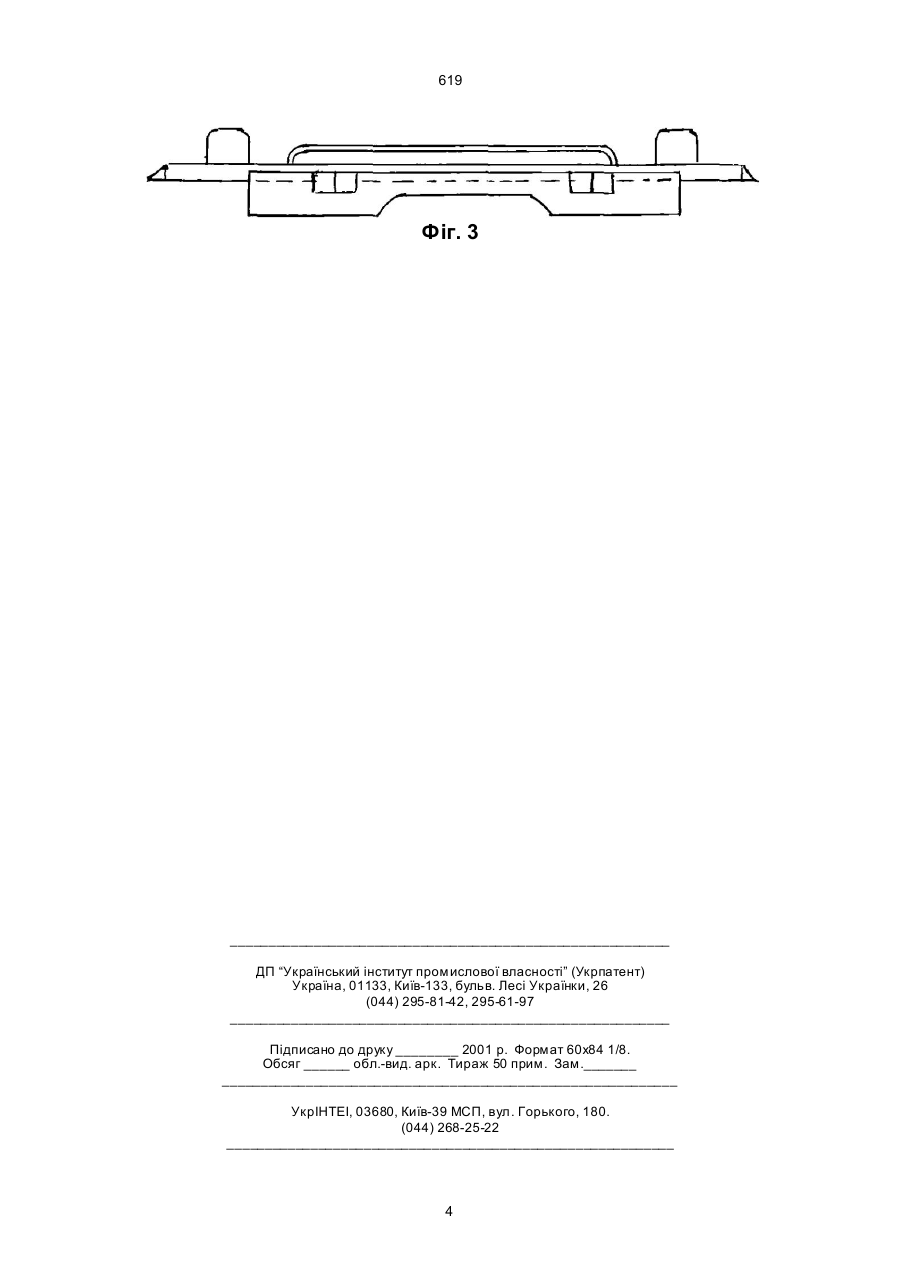

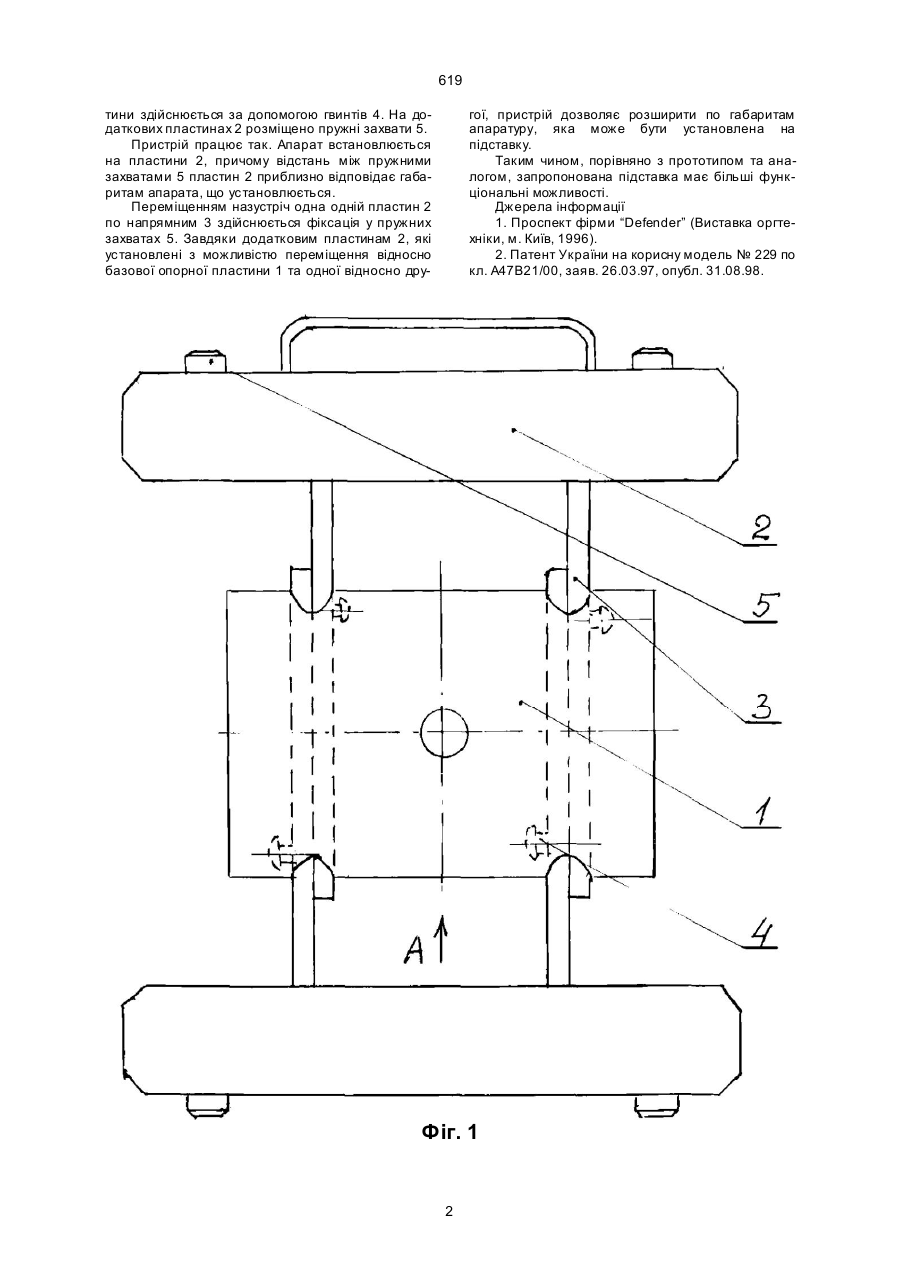

Підставка для апаратури, що містить базову 619 тини здійснюється за допомогою гвинтів 4. На додаткових пластинах 2 розміщено пружні захвати 5. Пристрій працює так. Апарат встановлюється на пластини 2, причому відстань між пружними захватами 5 пластин 2 приблизно відповідає габаритам апарата, що установлюється. Переміщенням назустріч одна одній пластин 2 по напрямним 3 здійснюється фіксація у пружних захватах 5. Завдяки додатковим пластинам 2, які установлені з можливістю переміщення відносно базової опорної пластини 1 та одної відносно дру гої, пристрій дозволяє розширити по габаритам апаратуру, яка може бути установлена на підставку. Таким чином, порівняно з прототипом та аналогом, запропонована підставка має більші функціональні можливості. Джерела інформації 1. Проспект фірми “Defender” (Виставка оргтехніки, м. Київ, 1996). 2. Патент України на корисну модель № 229 по кл. А47В21/00, заяв. 26.03.97, опубл. 31.08.98. Фіг. 1 2 Фіг. 2 619 3 619 Фіг. 3 __________________________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport for apparatuses
Автори англійськоюTolkachov Viktor Mykhailovych
Назва патенту російськоюПодставка для аппаратуры
Автори російськоюТолкачов Виктор Михайлович
МПК / Мітки
МПК: F16M 11/00
