Датчик -сигналізатор рівня води гордіенко

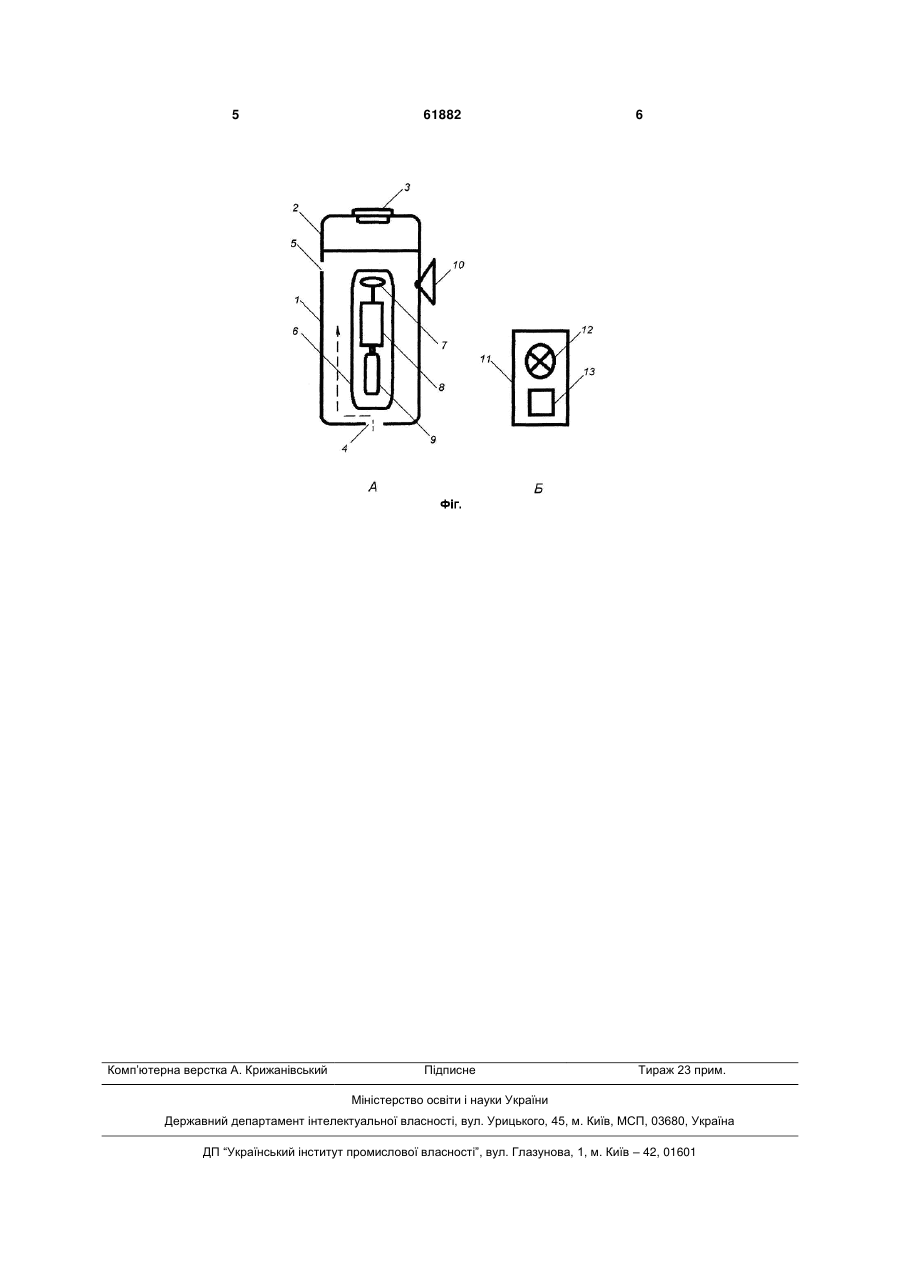

1. Датчик-сигналізатор рівня води, що містить неметалеві корпус з роз'ємною верхньою частиною і поплавець, геркон, постійний магніт і засіб кріплення датчика до ємності з водою, який відрізняється тим, що додатково містить бездротовий приймальний сигнальний пристрій, причому корпус і поплавець виконані у вигляді порожнистих ємно 3 просто і ефективно контролювати рівень води і запобігати її переливу за допомогою звукового сигналу. Поставлена задача вирішується тим, що датчик-сигналізатор рівня води, що містить неметалеві корпус з роз'ємною верхньою частиною і поплавець, геркон, постійний магніт і засіб кріплення датчика до ємності з водою, згідно корисної моделі, додатково містить бездротовий приймальний сигнальний пристрій, його корпус і поплавець виконані у вигляді порожнистих ємностей, поплавець з герметичною кришкою розташовано в корпусі і усередині нього закріплені геркон, мікросхема передавального пристрою і джерело електроенергії, на дні та в стінці корпусу виконане не менше двох отворів, а постійний магніт встановлено в роз'ємній верхній частині корпусу. При цьому як засіб кріплення датчика до ємності з водою може бути використаний присосок, а як джерело електроенергії використані автономні елементи живлення. Датчик-сигналізатор рівня води, що заявляється, схематично представлений на малюнку (фіг.) і складається з датчика А, передаючого сигнал, і бездротового приймального сигнального пристрою Б. Датчик А містить порожнистий корпус 1, наприклад, у вигляді циліндричного стакана або колби, з роз'ємною верхньою частиною 2, наприклад, у вигляді нагвинчуваної кришки, в якій встановлений постійний магніт 3. На дні та в стінці корпусу 1 виконані отвори відповідно 4, 5. У корпусі 1 розташований порожнистий поплавець 6 з герметичною, наприклад нагвинчуваною кришкою, усередині якого закріплені геркон 7, мікросхема 8 передавального пристрою і джерело електроенергії 9 (автономні елементи живлення). На корпусі 1 закріплений присосок 10 для кріплення датчика А до ємності, яку заповнюють водою. Постійний магніт 3 може бути приєднаний до присоска 10 за допомогою шнура або ланцюжка для запобігання його втраті (на фіг. не показано). Бездротовий приймальний сигнальний пристрій Б містить корпус 11 з динаміком 12 і мікросхемою 13 усередині корпусу. 61882 4 Датчик-сигналізатор рівня води працює наступним чином. Датчик А за допомогою присоска 10 закріплюють на стінці ємності, яку повинні заповнювати водою, наприклад ванни, на необхідному рівні. Бездротовий приймальний сигнальний пристрій Б споживач може розташувати там, де йому зручно, оскільки він може не стежити за заповненням ємності. До заповнення ємності поплавець 6 усередині корпусу 1 датчика А знаходиться в крайньому нижньому положенні і геркон 7 розімкнений. При заповненні ємності водою і досягненні нею дна корпусу 1 в отвір 4 надходить вода (на фіг. відмічено пунктиром) і поплавець 6 разом з водою починає підійматися вгору. Через отвір 5 в стінці корпусу 1 виходить повітря, що виштовхується водою. При наближенні геркона 7 до постійного магніту 3, встановленому в роз'ємній верхній частині 2, замикається коло і мікросхема 8 передавального пристрою посилає сигнал на мікросхему 13 приймального сигнального пристрою Б і через динамік лунає звуковий сигнал, який нагадує споживачу про необхідність вимкнути воду. Споживач, підійшовши до ємності, закриває воду, виймає з роз'ємної верхньої частини 2 постійний магніт 3, розмикаючи геркон 7, і сигнал замовкає. При виході з ладу геркона 7 або автономних елементів живлення 9 від корпусу 1 відгвинчують роз'ємну верхню частину 2, виймають поплавець 6, відгвинчують його кришку і міняють елементи, що вийшли з ладу. Хоча тут показаний і описаний варіант, який визнаний кращим для здійснення корисної моделі, що заявляється, фахівцям в даній галузі техніки буде зрозуміло, що можна здійснювати різноманітні зміни і модифікації, і елементи можна замінювати на еквівалентні, не виходячи при цьому за межі об'єму домагань по цій корисній моделі. Таким чином, на відміну від прототипу пропонований побутовий датчик-сигналізатор рівня води завдяки конструктивним змінам, що заявляються, дозволяє просто і ефективно контролювати рівень води і запобігати її переливу за допомогою звукового сигналу. 5 Комп’ютерна верстка А. Крижанівський 61882 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
