Вітроелектричний пристрій “протяг-1″

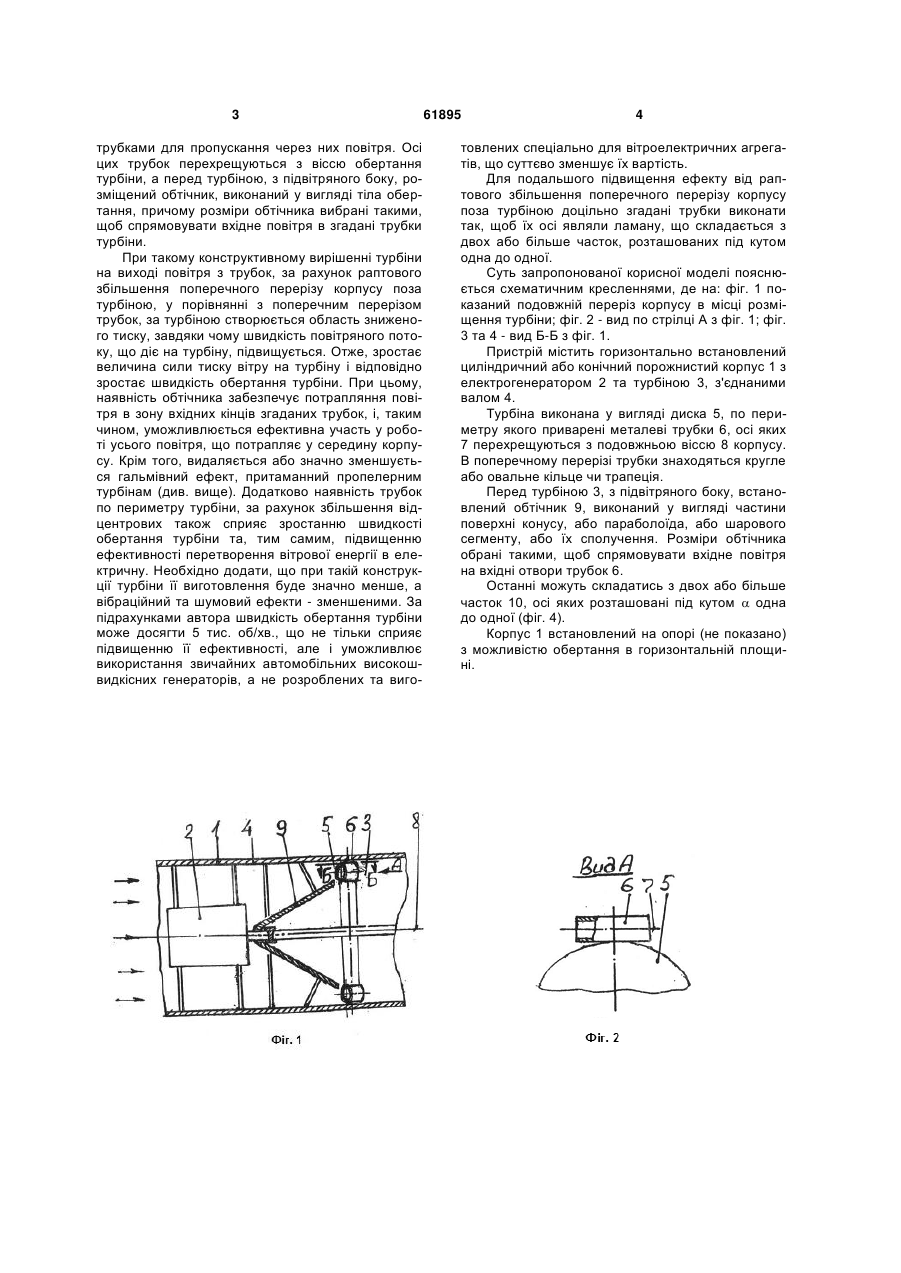

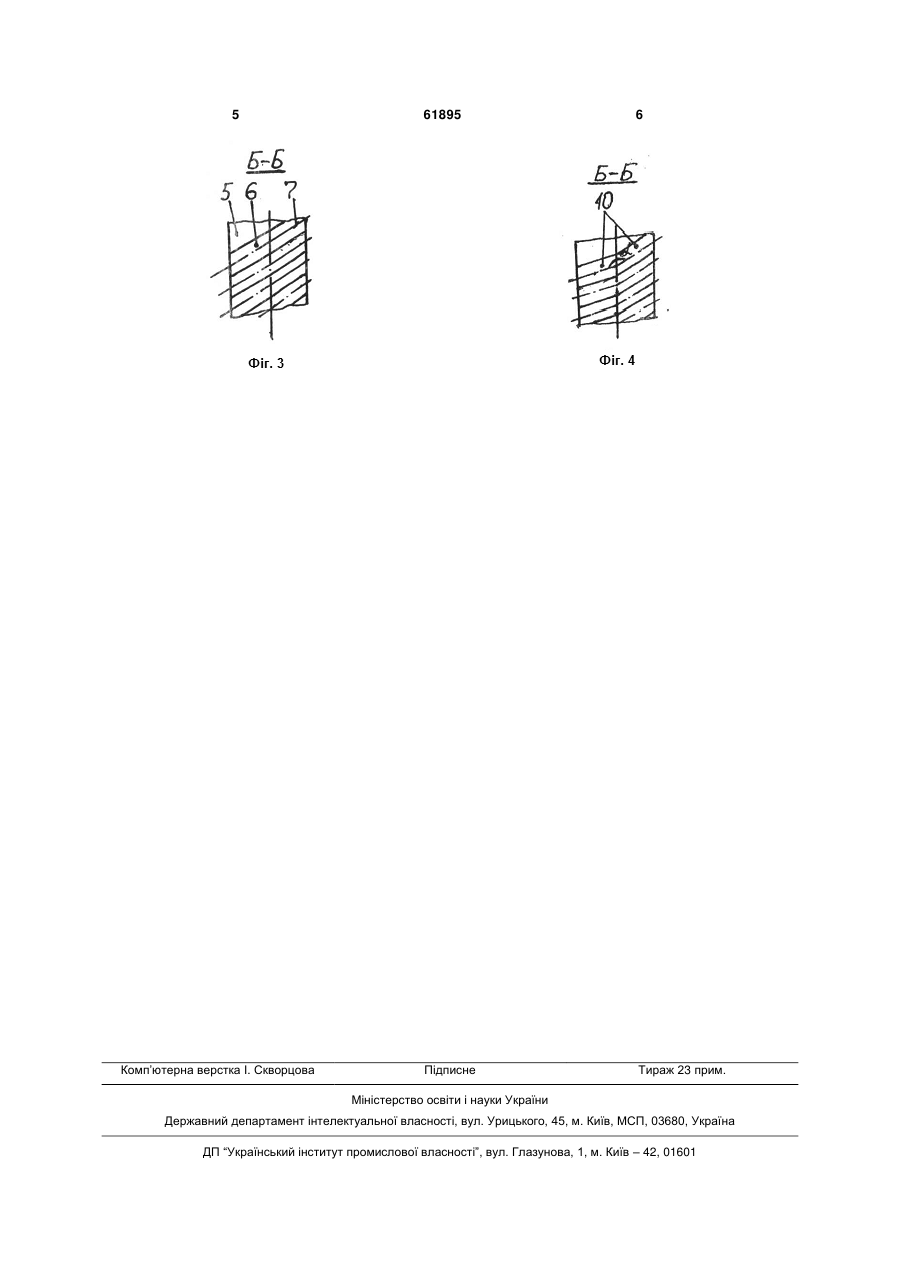

1. Вітроелектричний пристрій, що містить розміщений на опорі корпус у вигляді стінки циліндра або конуса, з встановленою в його середині турбіною, який відрізняється тим, що турбіна виконана у вигляді диска, який встановлений концентрично корпусу, зовнішня циліндрична поверхня якого 3 трубками для пропускання через них повітря. Осі цих трубок перехрещуються з віссю обертання турбіни, а перед турбіною, з підвітряного боку, розміщений обтічник, виконаний у вигляді тіла обертання, причому розміри обтічника вибрані такими, щоб спрямовувати вхідне повітря в згадані трубки турбіни. При такому конструктивному вирішенні турбіни на виході повітря з трубок, за рахунок раптового збільшення поперечного перерізу корпусу поза турбіною, у порівнянні з поперечним перерізом трубок, за турбіною створюється область зниженого тиску, завдяки чому швидкість повітряного потоку, що діє на турбіну, підвищується. Отже, зростає величина сили тиску вітру на турбіну і відповідно зростає швидкість обертання турбіни. При цьому, наявність обтічника забезпечує потрапляння повітря в зону вхідних кінців згаданих трубок, і, таким чином, уможливлюється ефективна участь у роботі усього повітря, що потрапляє у середину корпусу. Крім того, видаляється або значно зменшується гальмівний ефект, притаманний пропелерним турбінам (див. вище). Додатково наявність трубок по периметру турбіни, за рахунок збільшення відцентрових також сприяє зростанню швидкості обертання турбіни та, тим самим, підвищенню ефективності перетворення вітрової енергії в електричну. Необхідно додати, що при такій конструкції турбіни її виготовлення буде значно менше, а вібраційний та шумовий ефекти - зменшеними. За підрахунками автора швидкість обертання турбіни може досягти 5 тис. об/хв., що не тільки сприяє підвищенню її ефективності, але і уможливлює використання звичайних автомобільних високошвидкісних генераторів, а не розроблених та виго 61895 4 товлених спеціально для вітроелектричних агрегатів, що суттєво зменшує їх вартість. Для подальшого підвищення ефекту від раптового збільшення поперечного перерізу корпусу поза турбіною доцільно згадані трубки виконати так, щоб їх осі являли ламану, що складається з двох або більше часток, розташованих під кутом одна до одної. Суть запропонованої корисної моделі пояснюється схематичним кресленнями, де на: фіг. 1 показаний подовжній переріз корпусу в місці розміщення турбіни; фіг. 2 - вид по стрілці А з фіг. 1; фіг. 3 та 4 - вид Б-Б з фіг. 1. Пристрій містить горизонтально встановлений циліндричний або конічний порожнистий корпус 1 з електрогенератором 2 та турбіною 3, з'єднаними валом 4. Турбіна виконана у вигляді диска 5, по периметру якого приварені металеві трубки 6, осі яких 7 перехрещуються з подовжньою віссю 8 корпусу. В поперечному перерізі трубки знаходяться кругле або овальне кільце чи трапеція. Перед турбіною 3, з підвітряного боку, встановлений обтічник 9, виконаний у вигляді частини поверхні конусу, або параболоїда, або шарового сегменту, або їх сполучення. Розміри обтічника обрані такими, щоб спрямовувати вхідне повітря на вхідні отвори трубок 6. Останні можуть складатись з двох або більше часток 10, осі яких розташовані під кутом  одна до одної (фіг. 4). Корпус 1 встановлений на опорі (не показано) з можливістю обертання в горизонтальній площині. 5 Комп’ютерна верстка І. Скворцова 61895 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
