G01F 1/10 — з використанням обертових лопаток з аксіальним впусканням

МПК: G01F 1/10

Формула / Реферат:

Турбінний витратомір, що містить корпус з вимірювальним каналом, в якому послідовно розміщені струмененапрямний апарат, виконаний у вигляді ребер, розташованих на передньому обтічнику, турбінка, встановлена з можливістю осьового переміщення і обертання, яка являє собою маточину з пристроєм гідродинамічного урівноваження у вигляді одного або двох торцевих конічних буртиків із закріпленими на ній лопатями і кільцевим тілом опору,...

Пристрій для виміру витрат газу степана філіпчука

Номер патенту: 47424

Опубліковано: 10.02.2010

МПК: G01F 1/10

Мітки: пристрій, газу, виміру, степана, філіпчука, витрат

Формула / Реферат:

Пристрій для виміру витрат газу, що містить корпус у вигляді трубки з немагнітного матеріалу, у якому встановлена турбінка, на одній з лопатей якої прикріплений магніт, та електронний пристрій, підсумовуючий оберти турбінки, який відрізняється тим, що складається з кількох однакових лічильників, які утворюють систему лічильників, до корпусів яких прикріплені вхідні і вихідні трубки, другі кінці яких мають спільні фланці, якими кріпиться...

Турбінний витратомір

Номер патенту: 87742

Опубліковано: 10.08.2009

МПК: G01F 1/10

Мітки: турбінний, витратомір

Формула / Реферат:

Турбінний витратомір, який містить корпус з вимірювальним каналом, в корпусі встановлені турбіна з можливістю обертання і осьового переміщення, вхідний струмененаправляючий апарат з пристроєм для гідродинамічного урівноваження турбіни, що виконаний у вигляді обтічника з подовжніми канавками на бічній поверхні, та струменевипрямляч з вихідним обтічником, а також містить вузол знімання сигналу, який відрізняється тим, що основи канавок в...

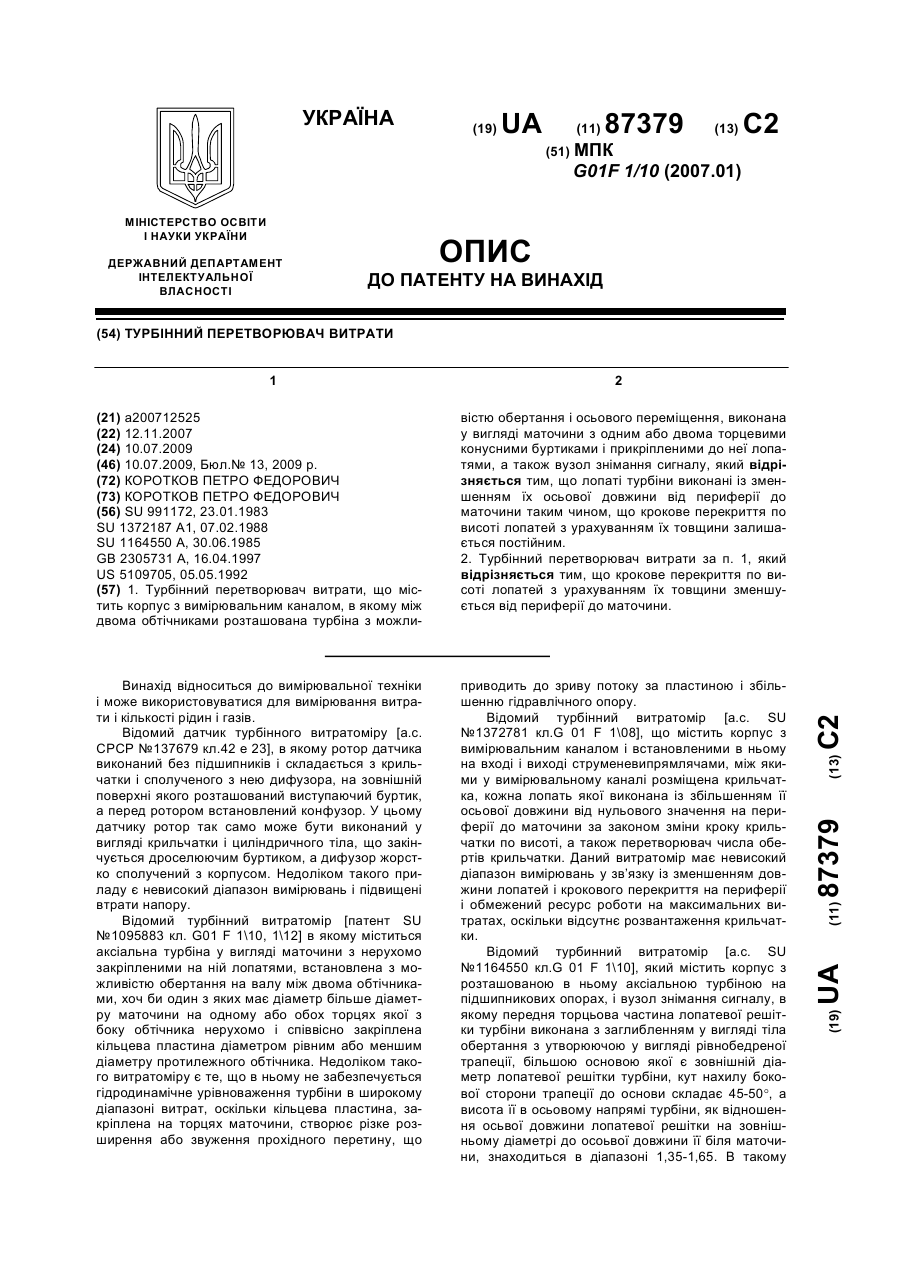

Турбінний перетворювач витрати

Номер патенту: 87379

Опубліковано: 10.07.2009

МПК: G01F 1/10

Мітки: перетворювач, турбінний, витрати

Формула / Реферат:

1. Турбінний перетворювач витрати, що містить корпус з вимірювальним каналом, в якому між двома обтічниками розташована турбіна з можливістю обертання і осьового переміщення, виконана у вигляді маточини з одним або двома торцевими конусними буртиками і прикріпленими до неї лопатями, а також вузол знімання сигналу, який відрізняється тим, що лопаті турбіни виконані із зменшенням їх осьової довжини від периферії до маточини таким чином, що...

Турбінний тангенціальний витратомір

Номер патенту: 86428

Опубліковано: 27.04.2009

МПК: G01F 1/10

Мітки: витратомір, турбінний, тангенціальний

Формула / Реферат:

Тангенціальний турбінний витратомір, що містить корпус з вимірювальною камерою, вхідним і вихідним отворами, тангенціальну турбінку, встановлену на підшипникових опорах співвісно з вимірювальною камерою, і вузол знімання сигналу, який відрізняється тим, що вхідний і вихідний отвори виконані тангенціально по відношенню до вимірювальної камери і турбінки і утворюють спільно з вимірювальною камерою два охоплюючих турбінку канали для руху змінно...

Турбінний витратомір

Номер патенту: 85887

Опубліковано: 10.03.2009

МПК: G01F 1/10

Формула / Реферат:

1. Турбінний витратомір, що містить корпус з вимірювальним каналом і встановленими в ньому аксіальною турбіною, що має можливість обертання і оcьового переміщення, вхідним і вихідним струменевипрямлячами з обтічниками, пристроєм гідродинамічного урівноваження турбіни, виконаним у вигляді тіла обтікання, закріпленого вісесиметрично на ребрах вхідного струменевипрямляча перед турбіною, і тіла опору у вигляді кільця, закріпленого вісесиметрично...

Турбінний витратомір

Номер патенту: 85886

Опубліковано: 10.03.2009

МПК: G01F 1/10

Мітки: турбінний, витратомір

Формула / Реферат:

1. Турбінний витратомір, що містить корпус з вимірювальним каналом і розташованими в ньому вхідним і вихідним струменевипрямлячами з обтічниками, між якими на стінці каналу закріплена соплова ділянка і встановлена в підшипникових опорах з можливістю обертання і осьового переміщення аксіальна турбіна з вісесиметрично прикріпленим до її лопатей кільцевим тілом опору, а також вузол знімання сигналу, який відрізняється тим, що внутрішній діаметр...

Турбінний витратомір

Номер патенту: 82417

Опубліковано: 10.04.2008

МПК: G01F 1/10

Формула / Реферат:

1. Турбінний витратомір, що містить корпус з вимірювальним каналом, в якому послідовно розташовані струменеспрямовуючий апарат з обтічником; турбінка у вигляді маточини із закріпленими на ній лопатями, встановлена з можливістю осьового переміщення і обертання з пристроєм гідродинамічного зрівноваження у вигляді кільцевого тіла обтікання; струменевипрямляч з обтікачем та перетворювач обертання турбінки у вихідний сигнал, який відрізняється...

Лічильник кількості текучого середовища

Номер патенту: 10511

Опубліковано: 15.11.2005

Автори: Свищ Володимир Митрофанович, Круглов Анатолій Лук'янович, Ковінько Микола Михайлович

МПК: G01F 1/10, G01F 1/115

Мітки: текучого, лічильник, середовища, кількості

Формула / Реферат:

1. Лічильник кількості текучого середовища, що містить корпус, у якому розміщено вузол обертання під натиском вимірюваного середовища, герметичну кришку, на зовнішній стороні якої встановлені джерело електромагнітних коливань та детектор з можливістю зв'язку між ними, та блок обробки та керування, який відрізняється тим, що вузол обертання виконано у вигляді крильчатки, на поверхні якої жорстко закріплено циліндричний стакан, виконаний з...

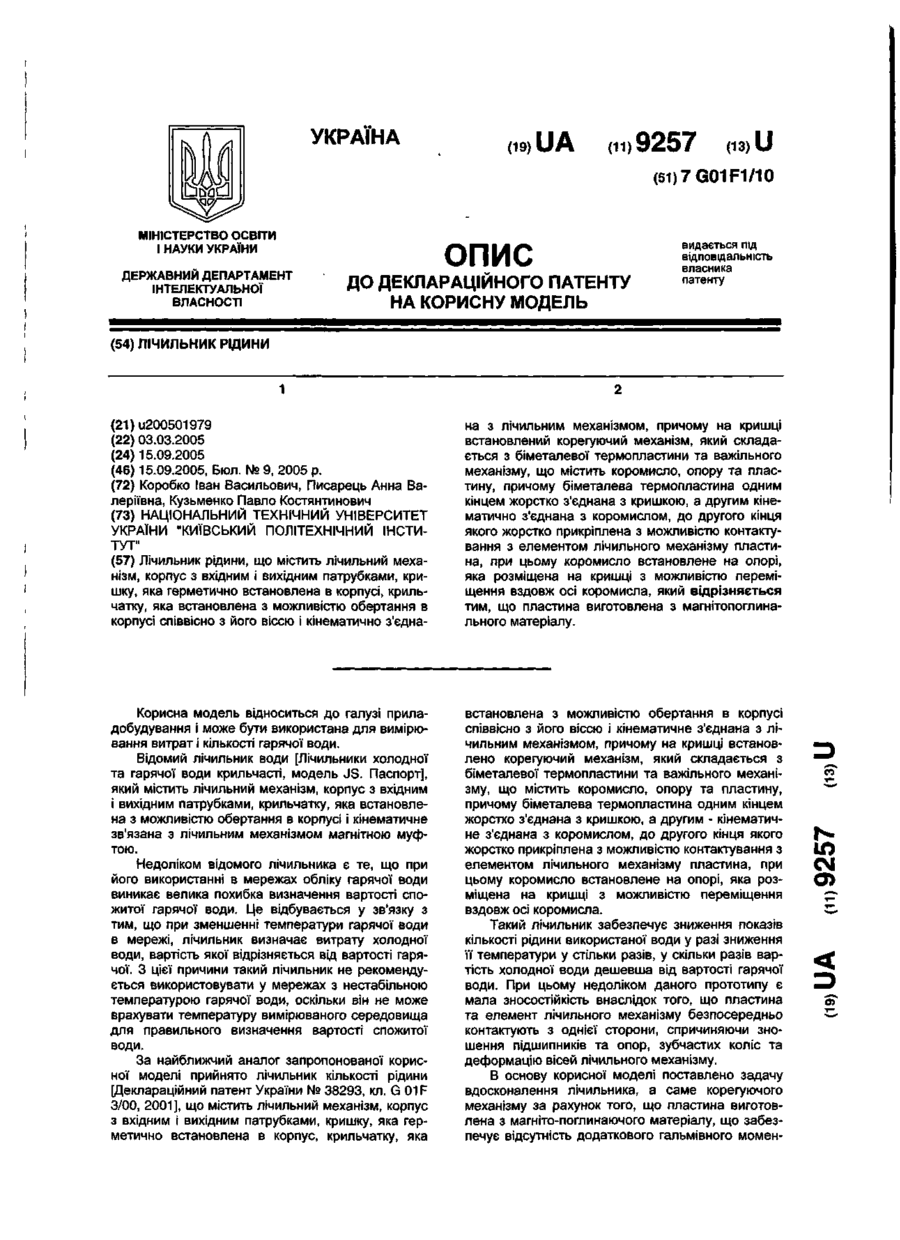

Лічильник рідини

Номер патенту: 9257

Опубліковано: 15.09.2005

Автори: Писарець Анна Валеріївна, Коробко Іван Васильович, Кузьменко Павло Костянтинович

МПК: G01F 1/10

Мітки: лічильник, рідини

Формула / Реферат:

Лічильник рідини, що містить лічильний механізм, корпус з вхідним і вихідним патрубками, кришку, яка герметично встановлена в корпусі, крильчатку, яка встановлена з можливістю обертання в корпусі співвісно з його віссю і кінематично з'єднана з лічильним механізмом, причому на кришці встановлений корегуючий механізм, який складається з біметалевої термопластини та важільного механізму, що містить коромисло, опору та пластину, причому...

Лічильник обліку витрати рідини

Номер патенту: 73416

Опубліковано: 15.07.2005

МПК: G01F 1/10

Мітки: лічильник, рідини, обліку, витрати

Формула / Реферат:

Лічильник обліку витрати рідини, що містить корпус, в якому встановлена турбінка з магнітом, укріпленим на її лопаті, на поверхні корпусу закріплений обчислювальний пристрій обертів турбінки, виконаний у вигляді електронного підсумовуючого пристрою, до чашечки "дорівнює" якого підключений геркон, розташований у площині обертання магніту, який відрізняється тим, що магніт розміщений всередині лопаті турбінки, а на усіх інших лопатях...

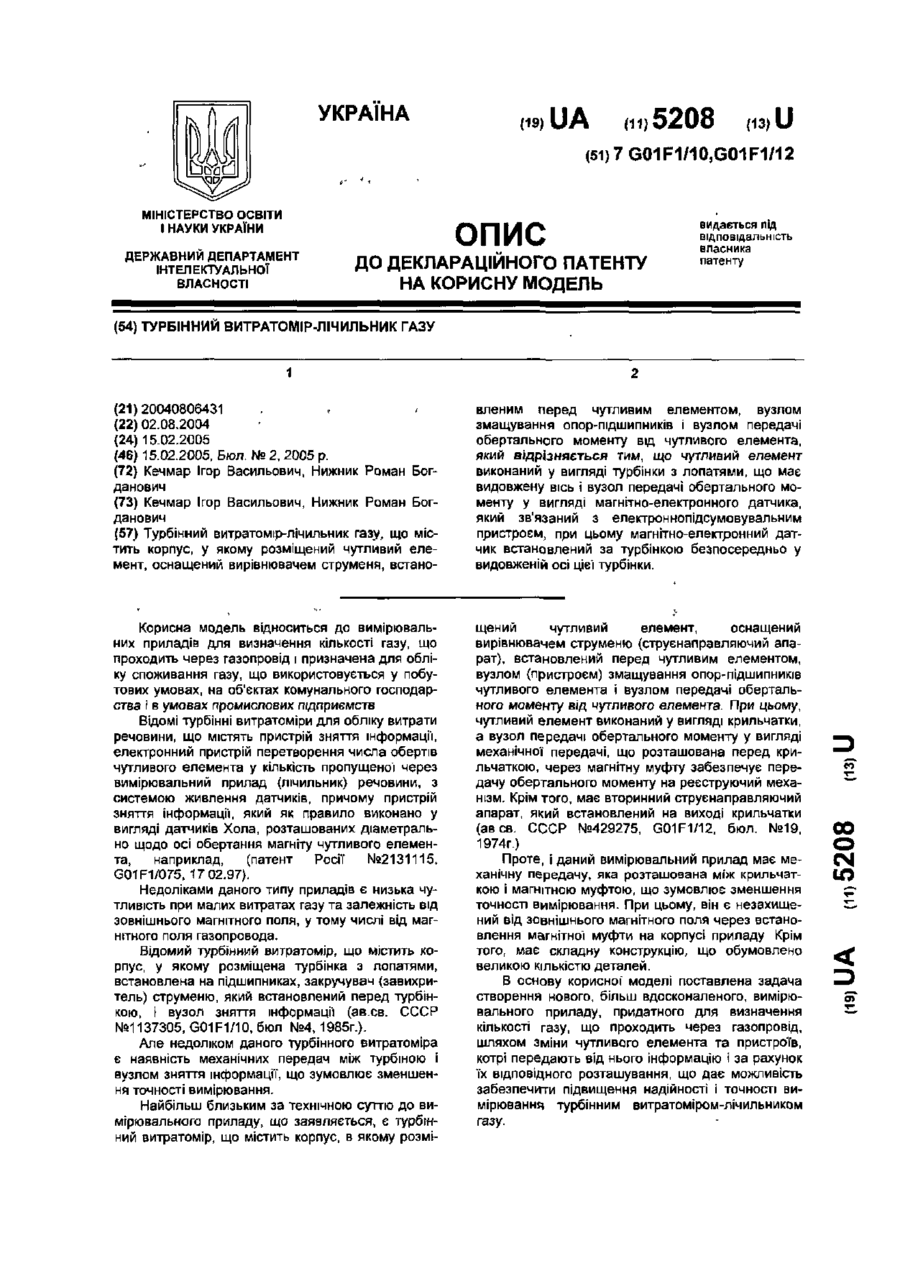

Турбінний витратомір-лічильник газу

Номер патенту: 5208

Опубліковано: 15.02.2005

Автори: Нижник Роман Богданович, Кечмар Ігор Васильович

МПК: G01F 1/10, G01F 1/12

Мітки: витратомір-лічильник, газу, турбінний

Формула / Реферат:

Турбінний витратомір-лічильник газу, що містить корпус, у якому розміщений чутливий елемент, оснащений вирівнювачем струменя, встановленим перед чутливим елементом, вузлом змащування опор-підшипників і вузлом передачі обертального моменту від чутливого елемента, який відрізняється тим, що чутливий елемент виконаний у вигляді турбінки з лопатями, що має видовжену вісь і вузол передачі обертального моменту у вигляді магнітно-електронного...

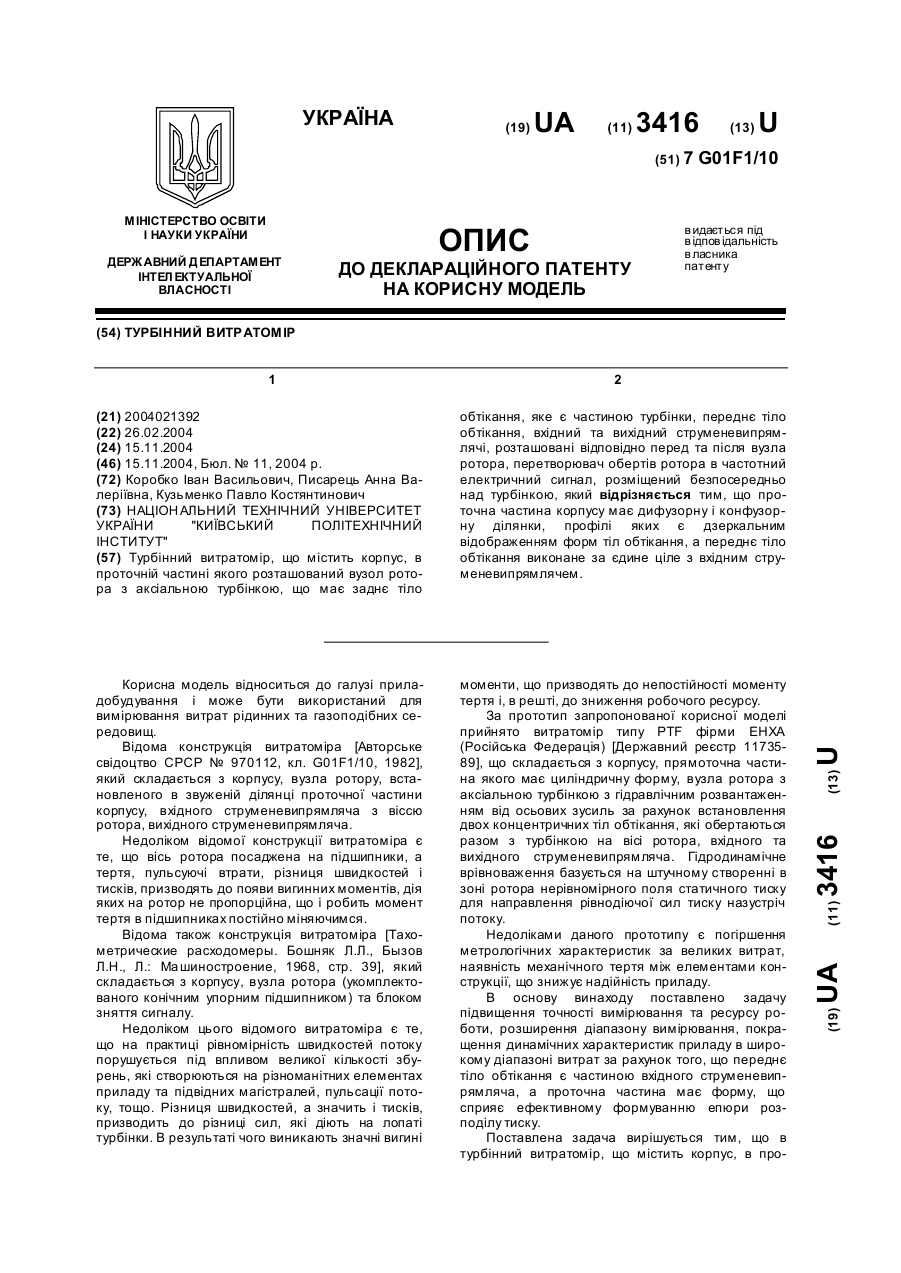

Турбінний витратомір

Номер патенту: 3416

Опубліковано: 15.11.2004

Автори: Кузьменко Павло Костянтинович, Коробко Іван Васильович, Писарець Анна Валеріївна

МПК: G05D 7/00, G01F 1/10

Формула / Реферат:

Турбінний витратомір, що містить корпус, в проточній частині якого розташований вузол ротора з аксіальною турбінкою, що має заднє тіло обтікання, яке є частиною турбінки, переднє тіло обтікання, вхідний та вихідний струменевипрямлячі, розташовані відповідно перед та після вузла ротора, перетворювач обертів ротора в частотний електричний сигнал, розміщений безпосередньо над турбінкою, який відрізняється тим, що проточна частина корпусу має...

Лічильник кількості рідини

Номер патенту: 32793

Опубліковано: 15.02.2001

Автори: Тихан Мирослав Олексійович, Засадний Тарас Миронович

МПК: G01F 1/10, G01F 3/00

Мітки: кількості, лічильник, рідини

Формула / Реферат:

Лічильник кількості рідини, який містить лічильний механізм з валиком-приводом, корпус з вхідним і вихідним патрубками, герметично встановлену в корпус кришку з віссю, концентрично встановлену в корпус крильчатку з віссю-ковпачком, співвісно вставлену у вісь-ковпачок втулку-підп'ятник з циліндричною ступицею, в яку входить вісь кришки, магнітну муфту, яка кінематичне з'єднує лічильний механізм та крильчатку і містить верхню півмуфту, що...

Лічильник вимірювання рідини

Номер патенту: 30647

Опубліковано: 15.12.2000

Автори: Коротков Петро Федорович, Коротков Михайло Федорович, Зайцева Олена Олександрівна, Дутчак Вячеслав Володимирович

МПК: G01F 1/10, G01F 1/115

Мітки: рідини, лічильник, вимірювання

Формула / Реферат:

1. Лічильник вимірювання рідини, що вміщує корпус, у якому установлена турбінка з магнітами на вершинах лопатей, обчислювальний пристрій обертів турбінки, укріплений на поверхні корпуса, який відрізняється тим, що обчислювальний пристрій, який показує оберти турбінки, виконаний у виді електронного підсумовуючого пристрою, до чашечки "дорівнює" у якому підключений геркон.2. Лічильник по п. 1, який відрізняється тим, що магніт...

Турбінний перетворювач витрати

Номер патенту: 19728

Опубліковано: 25.12.1997

МПК: G01F 1/10

Мітки: перетворювач, турбінний, витрати

Формула / Реферат:

1. Турбинный преобразователь расхода, содержащий корпус с цилиндрической проточной камерой, внутри которой последовательно расположены сопло, соосная проточной камере гидродинамически уравновешенная турбинка и ограничитель, а также закрепленный на корпусе узел съема частоты вращения турбинки, отличающийся тем, что канал сопла выполнен в виде цилиндрического отверстия, диаметр которого со стороны входа измеряемой среды меньше, чем со стороны...

Лічильник обліку води і газу

Номер патенту: 20147

Опубліковано: 25.12.1997

МПК: G01F 1/10, G01F 1/05

Мітки: обліку, газу, лічильник, води

Формула / Реферат:

Счетчик учета воды и газа, содержащий чувствительный элемент в виде турбинки с укрепленными на ее лопастях магнитами, установленной в трубке и вторичный элемент, включающий вращательную часть и постоянные магниты, установленный за стенкой трубки в которой установлен первичный элемент, отличающийся тем, что постоянные магниты на чувствительном элементе установлены в разных плоскостях, а магниты вторичного элемента содержат толкатели и...

Лічильник обліку води і газу

Номер патенту: 17938

Опубліковано: 03.06.1997

МПК: G01F 1/10, G01F 1/115

Мітки: газу, лічильник, води, обліку

Формула / Реферат:

Счетчик учета воды и газа, содержащий первичный чувствительный элемент в виде турбинки или крыльчатки с укрепленными на ее лопастях магнитами, установленной в трубке, в которой протекает измеряемая среда, и вторичный элемент, включающий вращательную часть с постоянным магнитом, расположенным на поверхности трубы с первичным элементом связанным с индикатором расхода измеряемой среды, отличающийся тем, что лишь на двух лопастях первичного...

Магнітний лічильник води і газу

Номер патенту: 12900

Опубліковано: 28.02.1997
