Турбінний витратомір

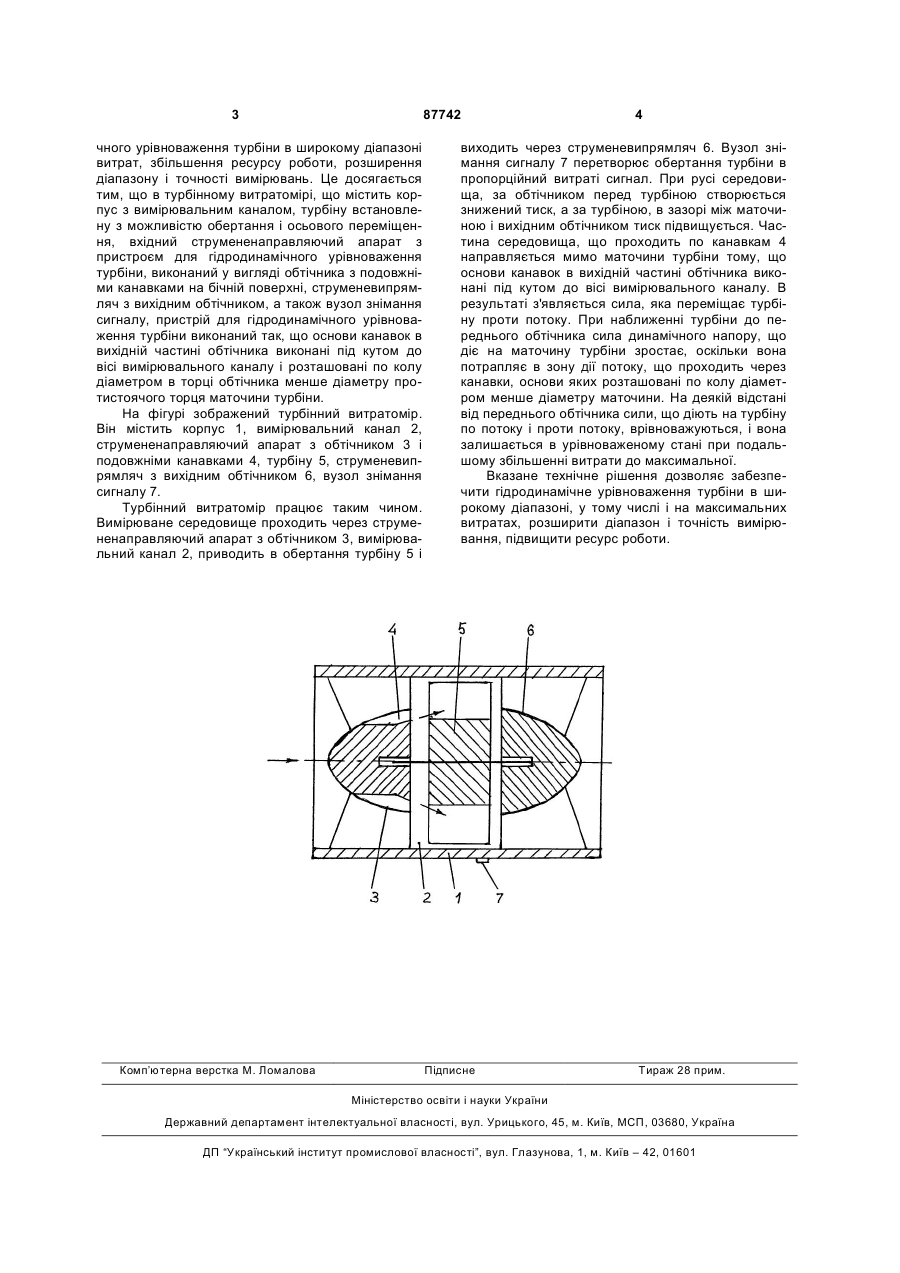

Турбінний витратомір, який містить корпус з вимірювальним каналом, в корпусі встановлені 3 87742 чного урівноваження турбіни в широкому діапазоні витрат, збільшення ресурсу роботи, розширення діапазону і точності вимірювань. Це досягається тим, що в турбінному витратомірі, що містить корпус з вимірювальним каналом, турбіну встановлену з можливістю обертання і осьового переміщення, вхідний струмененаправляючий апарат з пристроєм для гідродинамічного урівноваження турбіни, виконаний у вигляді обтічника з подовжніми канавками на бічній поверхні, струменевипрямляч з вихідним обтічником, а також вузол знімання сигналу, пристрій для гідродинамічного урівноваження турбіни виконаний так, що основи канавок в вихідній частині обтічника виконані під кутом до вісі вимірювального каналу і розташовані по колу діаметром в торці обтічника менше діаметру протистоячого торця маточини турбіни. На фігурі зображений турбінний витратомір. Він містить корпус 1, вимірювальний канал 2, струмененаправляючий апарат з обтічником 3 і подовжніми канавками 4, турбіну 5, струменевипрямляч з вихідним обтічником 6, вузол знімання сигналу 7. Турбінний витратомір працює таким чином. Вимірюване середовище проходить через струмененаправляючий апарат з обтічником 3, вимірювальний канал 2, приводить в обертання турбіну 5 і Комп’ютерна верстка М. Ломалова 4 виходить через струменевипрямляч 6. Вузол знімання сигналу 7 перетворює обертання турбіни в пропорційний витраті сигнал. При русі середовища, за обтічником перед турбіною створюється знижений тиск, а за турбіною, в зазорі між маточиною і вихідним обтічником тиск підвищується. Частина середовища, що проходить по канавкам 4 направляється мимо маточини турбіни тому, що основи канавок в вихідній частині обтічника виконані під кутом до вісі вимірювального каналу. В результаті з'являється сила, яка переміщає турбіну проти потоку. При наближенні турбіни до переднього обтічника сила динамічного напору, що діє на маточину турбіни зростає, оскільки вона потрапляє в зону дії потоку, що проходить через канавки, основи яких розташовані по колу діаметром менше діаметру маточини. На деякій відстані від переднього обтічника сили, що діють на турбіну по потоку і проти потоку, врівноважуються, і вона залишається в урівноваженому стані при подальшому збільшенні витрати до максимальної. Вказане технічне рішення дозволяє забезпечити гідродинамічне урівноваження турбіни в широкому діапазоні, у тому числі і на максимальних витратах, розширити діапазон і точність вимірювання, підвищити ресурс роботи. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
