Пристрій автономного опалення

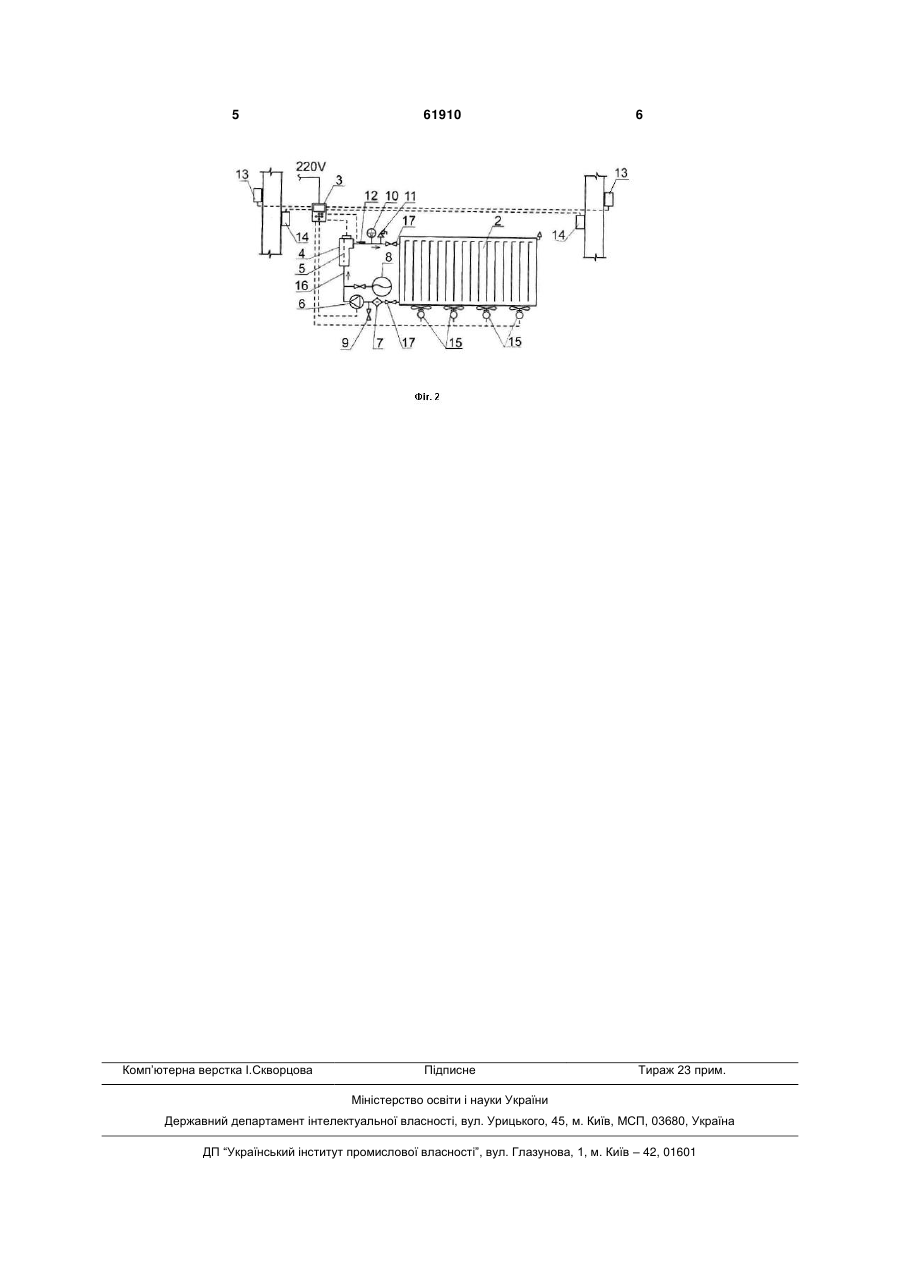

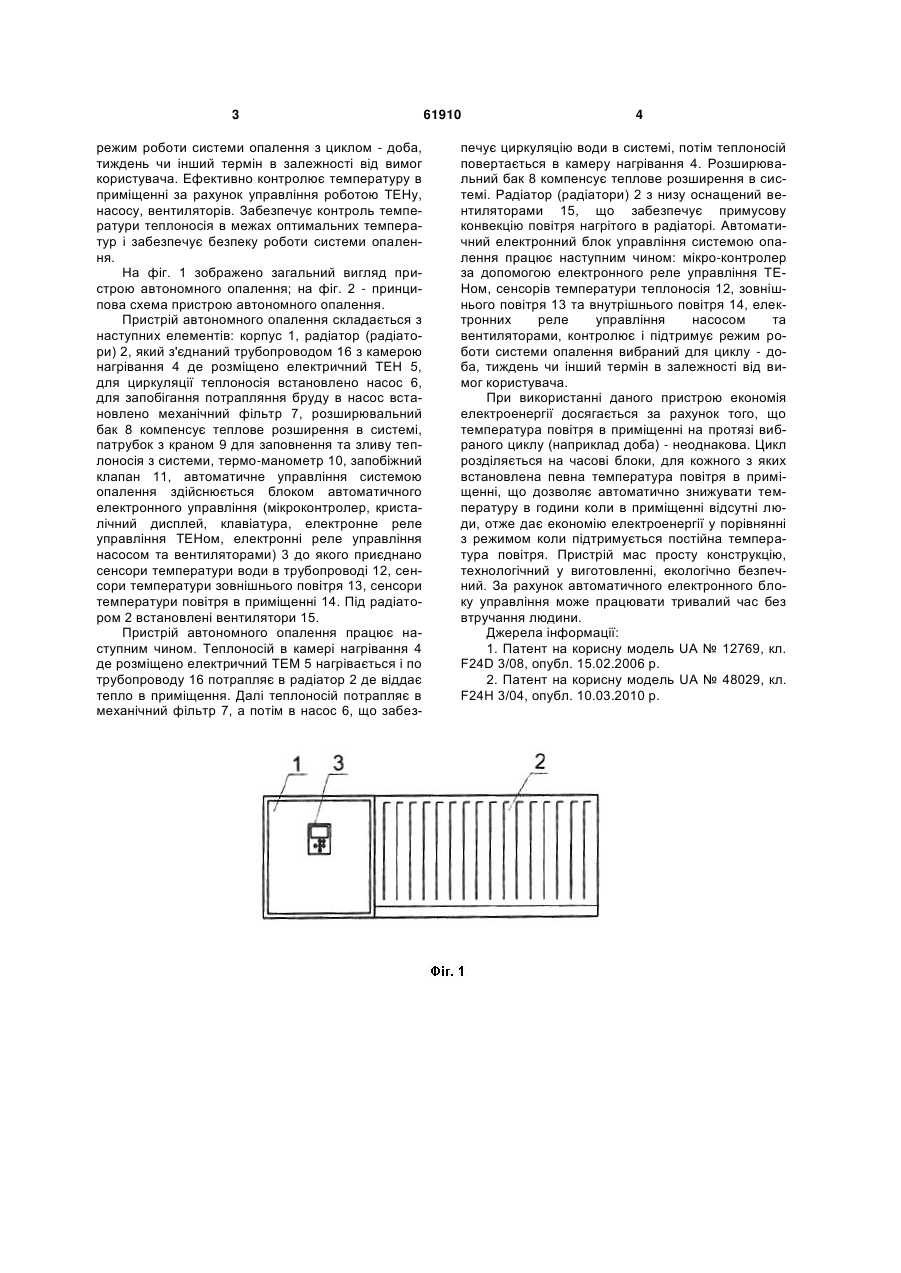

Пристрій автономного опалення, що має камеру нагрівання, сполучні трубки, насос, радіатор, реостат, вентилятори, встановлені під радіатором, вимикач диференціального струму, термометрманометр, теплодатчик, запобіжний клапан, який 3 режим роботи системи опалення з циклом - доба, тиждень чи інший термін в залежності від вимог користувача. Ефективно контролює температуру в приміщенні за рахунок управління роботою ТЕНу, насосу, вентиляторів. Забезпечує контроль температури теплоносія в межах оптимальних температур і забезпечує безпеку роботи системи опалення. На фіг. 1 зображено загальний вигляд пристрою автономного опалення; на фіг. 2 - принципова схема пристрою автономного опалення. Пристрій автономного опалення складається з наступних елементів: корпус 1, радіатор (радіатори) 2, який з'єднаний трубопроводом 16 з камерою нагрівання 4 де розміщено електричний ТЕН 5, для циркуляції теплоносія встановлено насос 6, для запобігання потрапляння бруду в насос встановлено механічний фільтр 7, розширювальний бак 8 компенсує теплове розширення в системі, патрубок з краном 9 для заповнення та зливу теплоносія з системи, термо-манометр 10, запобіжний клапан 11, автоматичне управління системою опалення здійснюється блоком автоматичного електронного управління (мікроконтролер, кристалічний дисплей, клавіатура, електронне реле управління ТЕНом, електронні реле управління насосом та вентиляторами) 3 до якого приєднано сенсори температури води в трубопроводі 12, сенсори температури зовнішнього повітря 13, сенсори температури повітря в приміщенні 14. Під радіатором 2 встановлені вентилятори 15. Пристрій автономного опалення працює наступним чином. Теплоносій в камері нагрівання 4 де розміщено електричний ТЕМ 5 нагрівається і по трубопроводу 16 потрапляє в радіатор 2 де віддає тепло в приміщення. Далі теплоносій потрапляє в механічний фільтр 7, а потім в насос 6, що забез 61910 4 печує циркуляцію води в системі, потім теплоносій повертається в камеру нагрівання 4. Розширювальний бак 8 компенсує теплове розширення в системі. Радіатор (радіатори) 2 з низу оснащений вентиляторами 15, що забезпечує примусову конвекцію повітря нагрітого в радіаторі. Автоматичний електронний блок управління системою опалення працює наступним чином: мікро-контролер за допомогою електронного реле управління ТЕНом, сенсорів температури теплоносія 12, зовнішнього повітря 13 та внутрішнього повітря 14, електронних реле управління насосом та вентиляторами, контролює і підтримує режим роботи системи опалення вибраний для циклу - доба, тиждень чи інший термін в залежності від вимог користувача. При використанні даного пристрою економія електроенергії досягається за рахунок того, що температура повітря в приміщенні на протязі вибраного циклу (наприклад доба) - неоднакова. Цикл розділяється на часові блоки, для кожного з яких встановлена певна температура повітря в приміщенні, що дозволяє автоматично знижувати температуру в години коли в приміщенні відсутні люди, отже дає економію електроенергії у порівнянні з режимом коли підтримується постійна температура повітря. Пристрій мас просту конструкцію, технологічний у виготовленні, екологічно безпечний. За рахунок автоматичного електронного блоку управління може працювати тривалий час без втручання людини. Джерела інформації: 1. Патент на корисну модель UA № 12769, кл. F24D 3/08, опубл. 15.02.2006 р. 2. Патент на корисну модель UA № 48029, кл. F24H 3/04, опубл. 10.03.2010 р. 5 Комп’ютерна верстка І.Скворцова 61910 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
