Система автономного опалення з використанням теплового насосу на базі централізованої системи теплопостачання

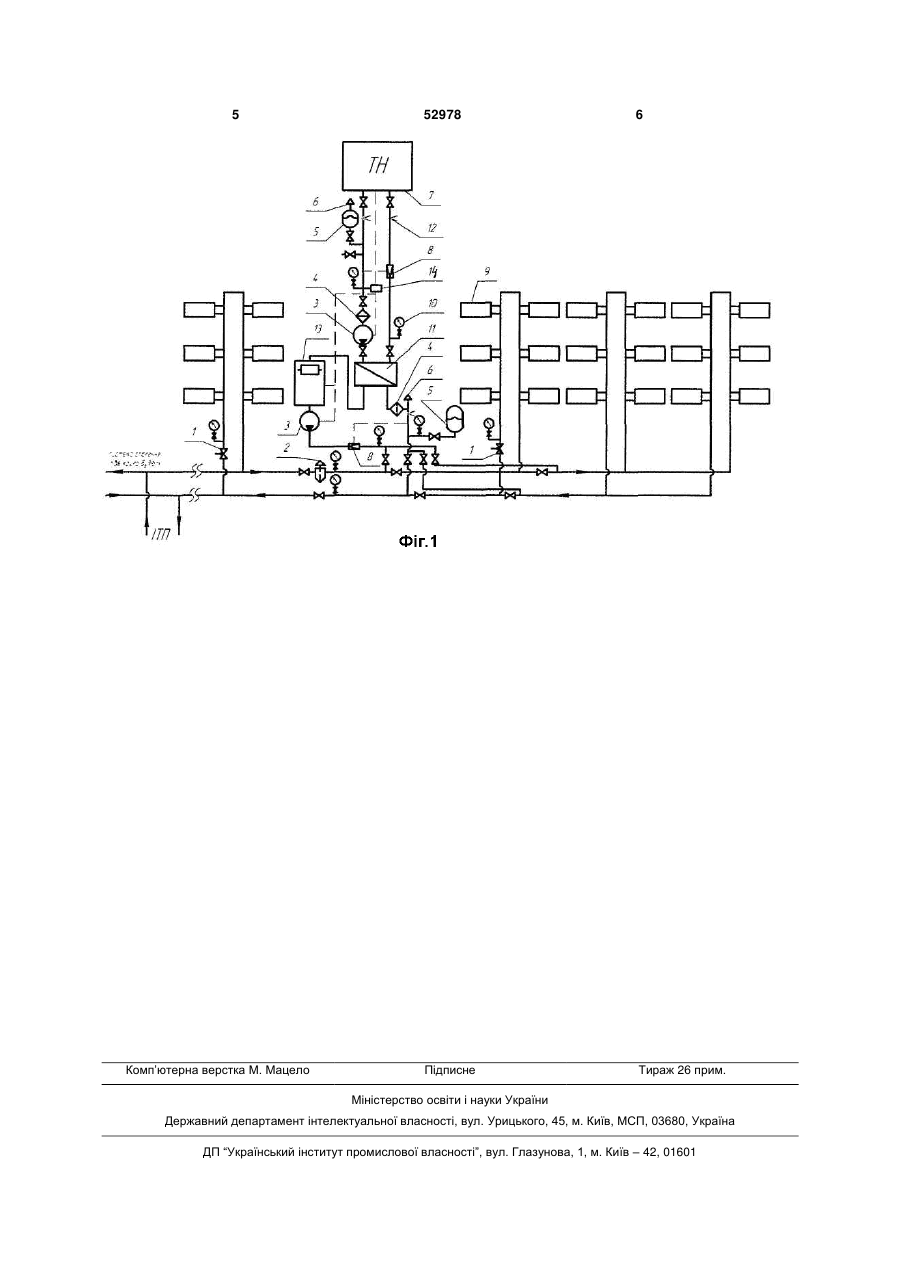

Система автономного опалення з використанням теплового насоса на базі централізованої системи теплопостачання, що включає тепловий насос, теплообмінник, трубопровід, яка відрізняється тим, що вона додатково містить з'єднані трубопроводом барботажний сепаратор, циркуляційні насоси, сітчасті фільтри, розширювальні мембранні баки, повітроспускники, регулювально-запірну апаратуру та вимірювальні прилади, при цьому тепловий насос гідравлічно роз'єднаний за допомогою пластинчастого теплообмінника з централізованою системою теплопостачання радіаторного типу, а як допоміжний нагрівальний елемент встановлено електричний котел. (19) (21) u200913243 (22) 18.12.2009 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) ДОЛІНСЬКИЙ АНАТОЛІЙ АНДРІЙОВИЧ, БАСОК БОРИС ІВАНОВИЧ, БЄЛЯЄВА ТЕТЯНА ГЕННАДІЇВНА, КОБА АНДРІЙ РОМАНОВИЧ, ЛУНІНА АНАСТАСІЯ ОЛЕКСАНДРІВНА, НЕДБАЙЛО ОЛЕКСАНДР МИКОЛАЙОВИЧ, ТЕСЛЯ АНАТОЛІЙ ІВАНОВИЧ, ТКАЧЕНКО МИРОСЛАВ ВОЛОДИМИРОВИЧ (73) ІНСТИТУТ ТЕХНІЧНОЇ ТЕПЛОФІЗИКИ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 52978 4 електричний котел, а в якості теплоносія викорисмою(відключення теплового насосу з причини аватаний 20 %- водний розчин поліпрпіленгліколю. рії чи технічного обслуговування), в якості теплоНа фіг.1 показана схема система автономного носія використовується 20%- водний розчин поліпопалення з використанням теплового насосу, де: рпіленгліколю, який має здатність не замерзати до 1 - клапан балансуючий, 2 - сепаратор барботемператури – 22°С. При заповненні контурів та їх тажний, 3 - насоси циркуляційні, 4-фільтри сітчасті, роботі повітря видаляється за допомогою повітря5 - баки розширювальні мембранні, 6 - повітряспуспусників. 6. Циркуляція в обох контурах забезпескник, 7 - тепловий насос, 8 - лічильник теплоти, 9 чується насосами 3 з очищенням теплоносія філь- радіатор системи опалення, 10 - пластинчатий трами 4. Передбачене автоматичне відключення теплообмінник, 11 - датчик тиску, 12 - датчики тециркуляційних та теплового насосу за допомогою мператури, 11- індивідуальний тепловий пункт, 13 датчику тиску 11 у разі розгерметизації контурів та - електричний котел. втрати напору. Для компенсації розширення тепТехнологія модернізації типової системи теплоносія застосовуються дві ємкості 5, Вимірюванлопостачання будівлі на базі автономного викориня кількості теплоти, яка витрачається на опаленстання теплового насосу типу передбачає відклюня приміщень здійснюється окремо у кожному з чення частини старої системи опалення будівлі від контурів тепловими лічильниками 8. Електричний системи централізованого теплозабезпечення та котел тепловою потужністю 6кВт призначений для монтаж теплового насосу для покриття теплових резервного та пікового теплопостачання у разі втрат тієї частини будівлі, яку від'єднано від тепнеможливості роботи теплового насоса, або його лової мережі. недостатньої теплопродуктивності. Система може працювати як від індивідуальРезультати можуть бути використані для ного теплового пункту так і від теплового насосу. впровадження представленої системи опалення При роботі системи за старою схемою для уникрізної потужності для: нення забруднення системи опалення від тепло- енергоефективного розподілу і споживання носія, що надходить з теплової мережі встановлетеплоти; но барботажний сепаратор бруду і газів 2. При - підтримання у будинках комфортних умов роботі системи від теплового насосу частина конпроживання. туру типової системи опалення радіаторного типу - наявність електричних котлів різної потужновідключається від індивідуального теплового пунксті на випадок забезпечення теплопостачання при ту за допомогою запірної арматури, при цьому для різкому падінні температури до початку або після гідравлічного урівноваження циркуляції по стояках закінчення опалювального сезону; старої системи та для попередження температур- використання як резервного обладнання на них перекосів в системі передбачені балансуючі випадок аварійного відключення централізованого клапани 1. Оскільки типова система опалення і теплопостачання; тепловий насос 7 працюють при різних парамет- автономне виробництво теплоти незалежно рах теплоносія, то передбачено гідравлічне роз'від теплових розподільних мереж, в т.ч. в умовах єднання контуру теплового насосу з контуром сиспільгового нічного електропостачання; теми опалення через пластинчатий теплообмінник - Можливість плавного регулювання теплового 10 Для запобігання замороження контуру тепловонавантаження за рахунок теристорного управління го насосу, при роботі системи за старою схечастотою обертання (продуктивністю) насосу. 5 Комп’ютерна верстка М. Мацело 52978 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
