Спосіб оцінки стану або проведення аудиту водопровідної мережі
Формула / Реферат
Спосіб оцінки стану або проведення гідравлічного аудиту водопровідної мережі, що полягає у визначенні напору рідини або його утрати на відрізках її водопровідних труб, який відрізняється тим, що для визначених характерних контрольних точок мережі комп'ютером по програмі розраховують теоретичні напори в них для початкового стану мережі, а через установлені в них синхронні датчики тиску сполученим з ними замірювальним приладом постійно або періодично заміряють фактичні напори в них і, порівнюючи їх комп'ютером по програмі з теоретичними, визначають по їх неспівпаданню стан, наявність пошкоджень та розрегулювання запірно-регулюючої арматури мережі, що установлена на ній.
Текст

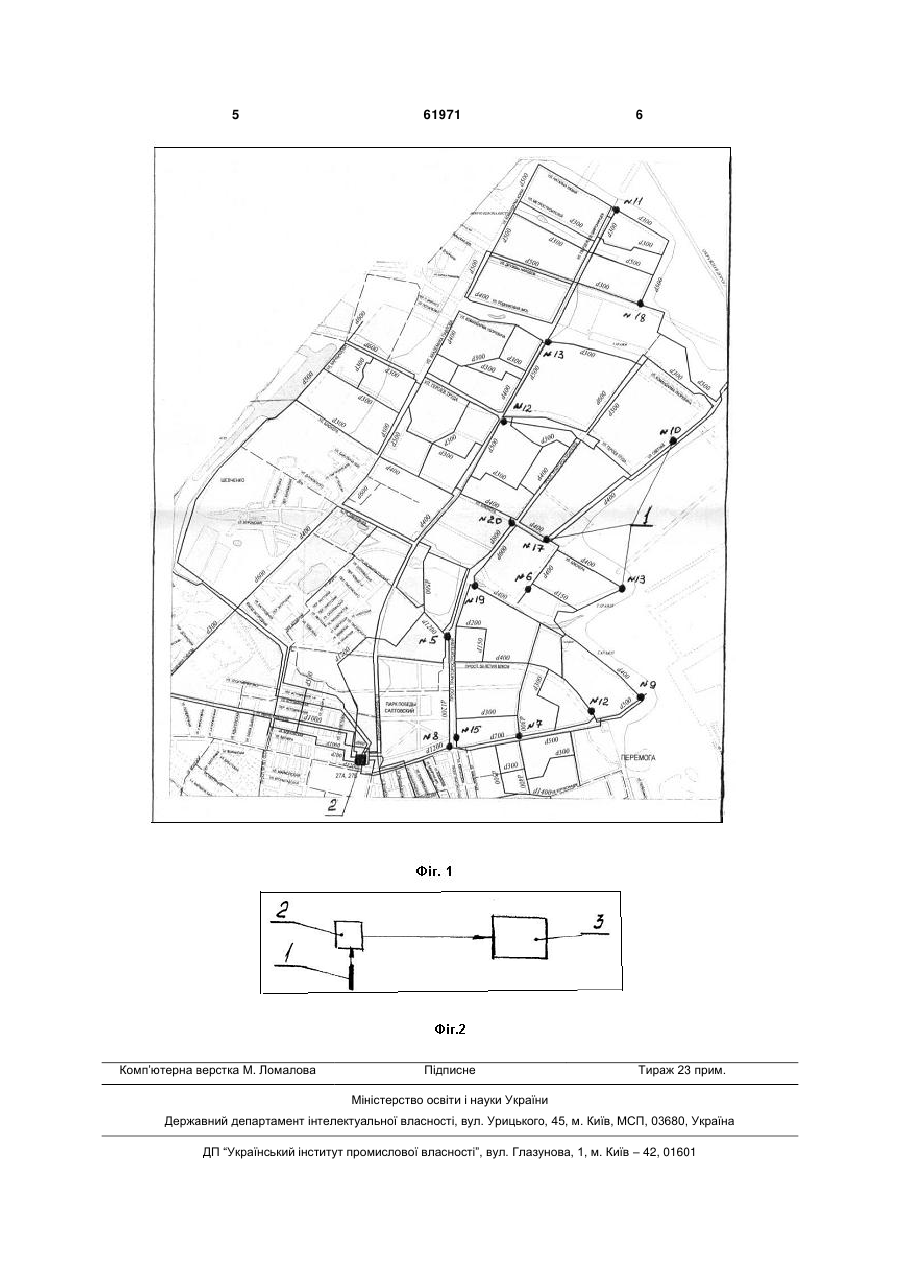

Спосіб оцінки стану або проведення гідравлічного аудиту водопровідної мережі, що полягає у визначенні напору рідини або його утрати на відрізках її водопровідних труб, який відрізняється тим, що для визначених характерних контрольних 3 схема, або як її називають - п'єзометричний комплекс, проведення гідравлічного аудиту. Спосіб здійснюють наступним чином. Визначають характерні контрольні точки 1 на мережі (фіг.1) і комп'ютером по програмі розраховують теоретичні напори в них для початкового стану мережі. Після цього установленими в цих точках синхронними датчиками тиску 1 (фіг.2) фіксують тиск (напір) води в них, величину якого постійно або періодично заміряють сполученими з ними замірювальними приладами 2. У перетворювача тиску ЛТПТ-01, що використовується на водопровідній мережі Салтівського житлового масиву м. Харкова (фіг.1), датчик тиску 1 і замірювальний прилад 2 об'єднані в єдиний блок. Показання замірювальних приладів 2 передаються на сполучений з ними комп'ютер 3, на якому по 61971 4 заданій програмі порівнюють фактичні напори у визначених характерних точках мережі з теоретичними у цих же точках, визначених для початкового стану мережі, і по їх неспівпаданню визначають стан, наявність пошкоджень мережі та розрегулювання запірно-регулюючої арматури, що установлена на ній. Таким чином, запропонований спосіб суттєво спрощує і поширює на всю мережу оцінку її стану, підвищує точність оцінки та забезпечує можливість постійного гідравлічного аудиту за станом мережі. Джерела інформації: Деклараційний патент на винахід України №63085A. Кл. F17D5/02, F16L7/02. 15.01.2004. Бюл. №1. Автори: Чорний А.П., Петросов В.А., Чупандін С.П. 5 Комп’ютерна верстка М. Ломалова 61971 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for estimation of state or audit of water-supply network
Автори англійськоюKolotylo Viktor Dmytrovych
Назва патенту російськоюСпособ оценки состояния или проведения аудита водопроводной сети
Автори російськоюКолотило Виктор Дмитриевич
