Пристрій для визначення коефіцієнта фільтрації осадів

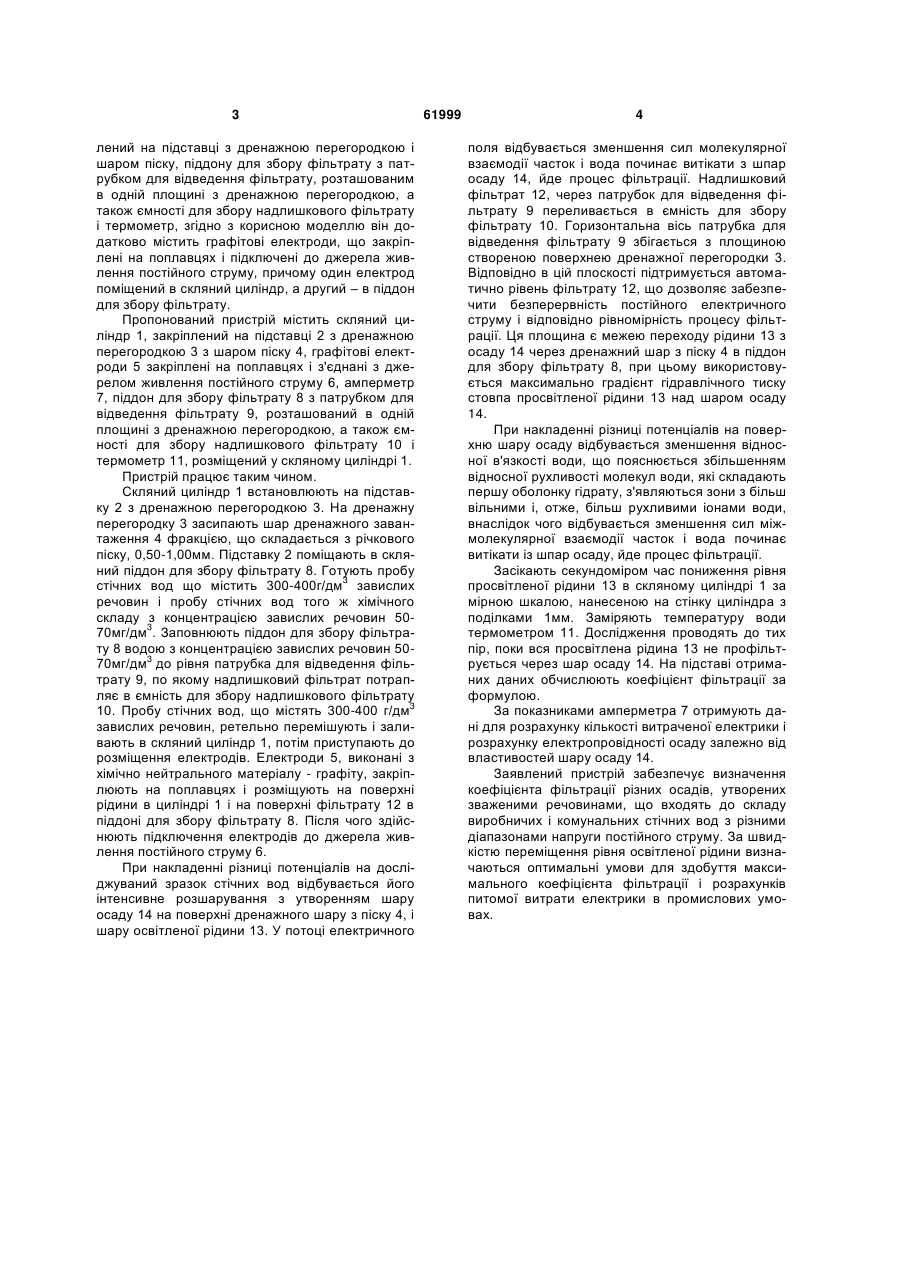

Пристрій для визначення коефіцієнта фільтрації осадів стічних вод, що містить скляний ци 2 3 лений на підставці з дренажною перегородкою і шаром піску, піддону для збору фільтрату з патрубком для відведення фільтрату, розташованим в одній площині з дренажною перегородкою, а також ємності для збору надлишкового фільтрату і термометр, згідно з корисною моделлю він додатково містить графітові електроди, що закріплені на поплавцях і підключені до джерела живлення постійного струму, причому один електрод поміщений в скляний циліндр, а другий – в піддон для збору фільтрату. Пропонований пристрій містить скляний циліндр 1, закріплений на підставці 2 з дренажною перегородкою 3 з шаром піску 4, графітові електроди 5 закріплені на поплавцях і з'єднані з джерелом живлення постійного струму 6, амперметр 7, піддон для збору фільтрату 8 з патрубком для відведення фільтрату 9, розташований в одній площині з дренажною перегородкою, а також ємності для збору надлишкового фільтрату 10 і термометр 11, розміщений у скляному циліндрі 1. Пристрій працює таким чином. Скляний циліндр 1 встановлюють на підставку 2 з дренажною перегородкою 3. На дренажну перегородку 3 засипають шар дренажного завантаження 4 фракцією, що складається з річкового піску, 0,50-1,00мм. Підставку 2 поміщають в скляний піддон для збору фільтрату 8. Готують пробу 3 стічних вод що містить 300-400г/дм завислих речовин і пробу стічних вод того ж хімічного складу з концентрацією завислих речовин 503 70мг/дм . Заповнюють піддон для збору фільтрату 8 водою з концентрацією завислих речовин 503 70мг/дм до рівня патрубка для відведення фільтрату 9, по якому надлишковий фільтрат потрапляє в ємність для збору надлишкового фільтрату 3 10. Пробу стічних вод, що містять 300-400 г/дм завислих речовин, ретельно перемішують і заливають в скляний циліндр 1, потім приступають до розміщення електродів. Електроди 5, виконані з хімічно нейтрального матеріалу - графіту, закріплюють на поплавцях і розміщують на поверхні рідини в циліндрі 1 і на поверхні фільтрату 12 в піддоні для збору фільтрату 8. Після чого здійснюють підключення електродів до джерела живлення постійного струму 6. При накладенні різниці потенціалів на досліджуваний зразок стічних вод відбувається його інтенсивне розшарування з утворенням шару осаду 14 на поверхні дренажного шару з піску 4, і шару освітленої рідини 13. У потоці електричного 61999 4 поля відбувається зменшення сил молекулярної взаємодії часток і вода починає витікати з шпар осаду 14, йде процес фільтрації. Надлишковий фільтрат 12, через патрубок для відведення фільтрату 9 переливається в ємність для збору фільтрату 10. Горизонтальна вісь патрубка для відведення фільтрату 9 збігається з площиною створеною поверхнею дренажної перегородки 3. Відповідно в цій плоскості підтримується автоматично рівень фільтрату 12, що дозволяє забезпечити безперервність постійного електричного струму і відповідно рівномірність процесу фільтрації. Ця площина є межею переходу рідини 13 з осаду 14 через дренажний шар з піску 4 в піддон для збору фільтрату 8, при цьому використовується максимально градієнт гідравлічного тиску стовпа просвітленої рідини 13 над шаром осаду 14. При накладенні різниці потенціалів на поверхню шару осаду відбувається зменшення відносної в'язкості води, що пояснюється збільшенням відносної рухливості молекул води, які складають першу оболонку гідрату, з'являються зони з більш вільними і, отже, більш рухливими іонами води, внаслідок чого відбувається зменшення сил міжмолекулярної взаємодії часток і вода починає витікати із шпар осаду, йде процес фільтрації. Засікають секундоміром час пониження рівня просвітленої рідини 13 в скляному циліндрі 1 за мірною шкалою, нанесеною на стінку циліндра з поділками 1мм. Заміряють температуру води термометром 11. Дослідження проводять до тих пір, поки вся просвітлена рідина 13 не профільтрується через шар осаду 14. На підставі отриманих даних обчислюють коефіцієнт фільтрації за формулою. За показниками амперметра 7 отримують дані для розрахунку кількості витраченої електрики і розрахунку електропровідності осаду залежно від властивостей шару осаду 14. Заявлений пристрій забезпечує визначення коефіцієнта фільтрації різних осадів, утворених зваженими речовинами, що входять до складу виробничих і комунальних стічних вод з різними діапазонами напруги постійного струму. За швидкістю переміщення рівня освітленої рідини визначаються оптимальні умови для здобуття максимального коефіцієнта фільтрації і розрахунків питомої витрати електрики в промислових умовах. 5 Комп’ютерна верстка Н. Лиcенко 61999 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
