Пристрій підключення газових приладів у квартирах житлових будинків

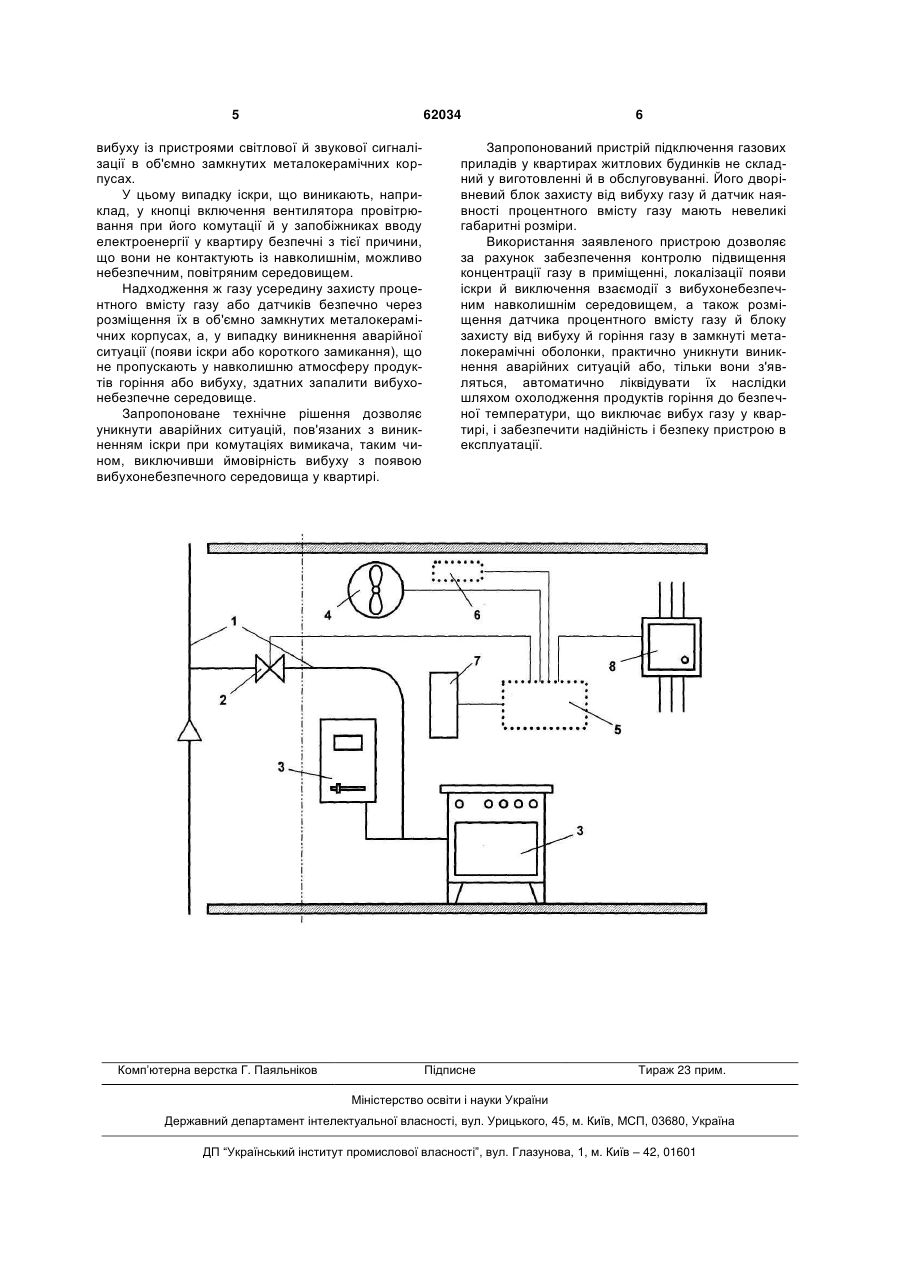

Пристрій підключення газових приладів у квартирах житлових будинків, що містить газопровід, опалювальні газові прилади, запірну газову арма 3 концентрації й появи небезпечного екзогенного джерела. У випадку появи неприпустимої концентрації газу, у разі його надходженні у квартиру, при комутаціях вимикача на його клемах виникає електрична дуга, здатна ініціювати вибух у квартирі. Небезпечним є також включення інших електричних приладів, що знаходяться в приміщенні, наприклад електричних ламп освітлення. Іскри, що виникають у вимикачах, можуть стати причиною вибуху при наявності вибухонебезпечних концентрацій газу в приміщенні. Відомо, що вибух у квартирі відбувається при випадковому збігу наступних подій: виникнення небезпечної концентрації газоповітряної суміші, що утворилася у квартирі й небезпечного відносно вибуху екзогенного джерела. Задача полягає в тому, щоб роз'єднати у просторі й часі ці дві події. Перша - поява вибухонебезпечної концентрації газу у квартирі, обмежується використанням газового захисту, що діє на сигнал і відключення надходження газу у квартиру. Появі другої події - електричної іскри, перешкоджає застосування вимикачів на герконах, що виключає появу відкритої дуги (іскри) при комутаціях. Поставлена задача вирішується за рахунок того, що в пристрій підключення газових приладів у квартирах житлових будинків, який містить газопровід, опалювальне газове обладнання, запірну газову арматуру, між газопроводом і опалювальними газовими пристроями встановлений швидкодіючий запірний клапан і, оснащений іскробезпечним дворівневим блоком захисту зі світлозвуковою панеллю, від вибуху газу у випадку його витоку, з'єднаним з датчиком вмісту газу, встановленим у стельовій зоні квартири, з витяжним пристроєм і вводом електроенергії, вимикач витяжного пристрою з вентилятором і запобіжники вводу електроенергії у квартиру виконані на основі герконів, а дворівневий блок захисту від вибуху газу із пристроями світлової й звукової сигналізації і його датчик вмісту газу, розміщені в об'ємно замкнутих металокерамічних корпусах. Запропонований пристрій підключення газових приладів у квартирах житлових будинків дозволяє уникнути аварійних ситуацій, пов'язаних з виникненням іскри при комутаціях вимикача, таким чином, виключивши ймовірність вибуху з появою вибухонебезпечного середовища у квартирі. Суть запропонованого технічного рішення представлена на кресленні, де зображена структурна схема пристрою підключення газових приладів у квартирах житлових будинків. Запропонований пристрій підключення газових приладів у квартирах житлових будинків містить газопровід 1, елемент 2 запірної газової арматури, розташований поза зоною можливого скупчення вибухонебезпечного газу, опалювальні газові пристрої 3 і вентилятор провітрювання 4 з вимикачем (на малюнку не показаний). У пристрій підключення газових приладів у квартирах житлових будинків введений дворівневий блок 5 захисту від вибуху газу при його неприпустимому вмісті у випадку витоку. Його датчик 6 процентного вмісту газу розміщений у стельовій зоні квартири. Дворівневий 62034 4 блок 5 захисту від вибуху газу містить у собі світлову й звукову панель 7 стану пристроїв опалювальних газових приладів нагрівання й захисну арматуру введення електроенергії 8 в квартиру. Запропонований пристрій підключення газових приладів у квартирах житлових будинків працює наступним чином. При відсутності надходження газу по газопроводу 1 у квартиру до опалювальних газових приладів 3 на панелі дворівневого блоку 5 захисту від вибуху газу горить зелений індикатор (на кресленні не показаний), що є підставою для безпечного включення опалювальних газових приладів. З появою газу у квартирі, у результаті можливого його витоку, датчик 6 подає сигнал, який дворівневим блоком 5 сприймається як попередній, при цьому дворівневий блок 5 захисту від вибуху газу подає світловий і звуковий сигнали про витік газу. На його панелі з'являється червоний індикатор (на кресленні не показаний), що вказує на необхідність попереднього відключення опалювальних газових приладів. Подача газу повинна бути припинена шляхом оперативного закриття елемента 2 запірної газової арматури й включення вентилятора провітрювання 4. У випадку якщо зазначений елемент 2 не буде закритий, а вентилятор 4 не включений, при подальшому надходженні газу у квартиру, датчик 6 подає сигнал про неприпустимий процентний вміст газу, при цьому спрацьовує другий рівень захисту іскробезпечного дворівневого блока захисту від вибуху газу 5. Дворівневий блок захисту від вибуху газу 5 подає сигнали на елемент 2 запірної газової арматури, швидкодіючий клапан, розміщений поза зоною можливої появи газу, на вентилятор провітрювання 4, а також на відключення захисних арматур вводу електроенергії у квартиру 7. Датчик 6 наявності процентного вмісту газу розташовується в стельовій зоні квартири. Живлення дворівневого блока захисту від вибуху газу 5 здійснюється від іскробезпечного трансформатора, що може виконуватися в складі блока або роздільно, підключеного до електричної мережі квартири, від автономного живлення або їх комбінації. Виконання дворівневого блока 5 захисту від вибуху газу іскробезпечним практично виключає можливість вибуху газу в квартирі у випадку його впливу на елементи пристрою підключення газових приладів у квартирах житлових будинків. Другий рівень захисту від вибуху більше першого рівня, що налаштовується на попередній сигнал у випадку виникнення вибухонебезпечної ситуації. Небезпека ж вибуху або запалення газу у квартирі може виникнути при включенні вентилятора, при перевантаженні вводу електроенергії 8 за струмом або при обриві електричного кола на вводі в блок захисту 5 дроту від датчика процентного вмісту газу. Ці недоліки прототипу усунуті за рахунок виконання вимикача витяжного пристрою й запобіжників вводу електроенергії в квартиру на основі герконів, а також розміщення датчика процентного вмісту газу 6 і дворівневого блока 5 захисту від 5 62034 вибуху із пристроями світлової й звукової сигналізації в об'ємно замкнутих металокерамічних корпусах. У цьому випадку іскри, що виникають, наприклад, у кнопці включення вентилятора провітрювання при його комутації й у запобіжниках вводу електроенергії у квартиру безпечні з тієї причини, що вони не контактують із навколишнім, можливо небезпечним, повітряним середовищем. Надходження ж газу усередину захисту процентного вмісту газу або датчиків безпечно через розміщення їх в об'ємно замкнутих металокерамічних корпусах, а, у випадку виникнення аварійної ситуації (появи іскри або короткого замикання), що не пропускають у навколишню атмосферу продуктів горіння або вибуху, здатних запалити вибухонебезпечне середовище. Запропоноване технічне рішення дозволяє уникнути аварійних ситуацій, пов'язаних з виникненням іскри при комутаціях вимикача, таким чином, виключивши ймовірність вибуху з появою вибухонебезпечного середовища у квартирі. Комп’ютерна верстка Г. Паяльніков 6 Запропонований пристрій підключення газових приладів у квартирах житлових будинків не складний у виготовленні й в обслуговуванні. Його дворівневий блок захисту від вибуху газу й датчик наявності процентного вмісту газу мають невеликі габаритні розміри. Використання заявленого пристрою дозволяє за рахунок забезпечення контролю підвищення концентрації газу в приміщенні, локалізації появи іскри й виключення взаємодії з вибухонебезпечним навколишнім середовищем, а також розміщення датчика процентного вмісту газу й блоку захисту від вибуху й горіння газу в замкнуті металокерамічні оболонки, практично уникнути виникнення аварійних ситуацій або, тільки вони з'являться, автоматично ліквідувати їх наслідки шляхом охолодження продуктів горіння до безпечної температури, що виключає вибух газу у квартирі, і забезпечити надійність і безпеку пристрою в експлуатації. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
