Пристрій для введення лікарських препаратів у ділянку операції

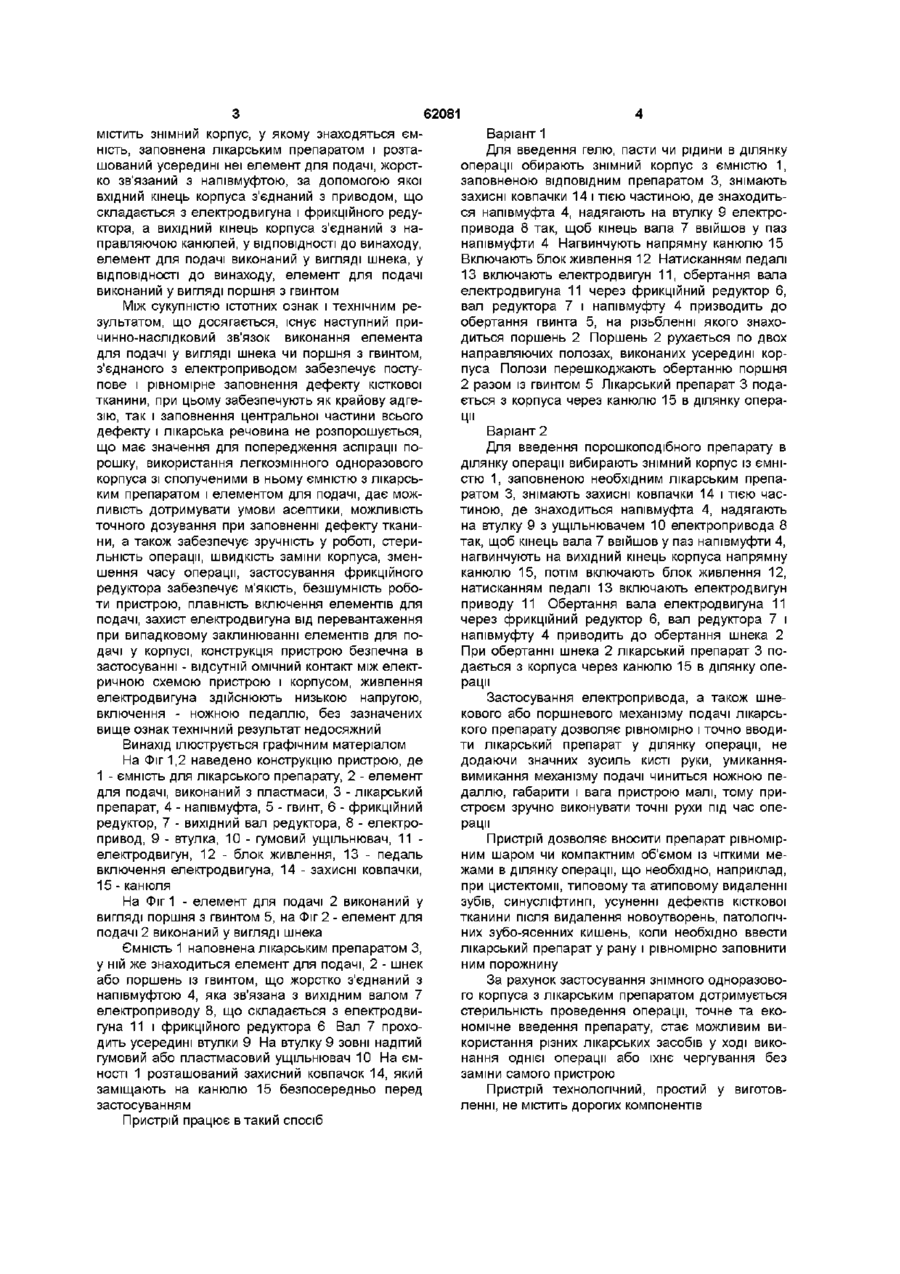

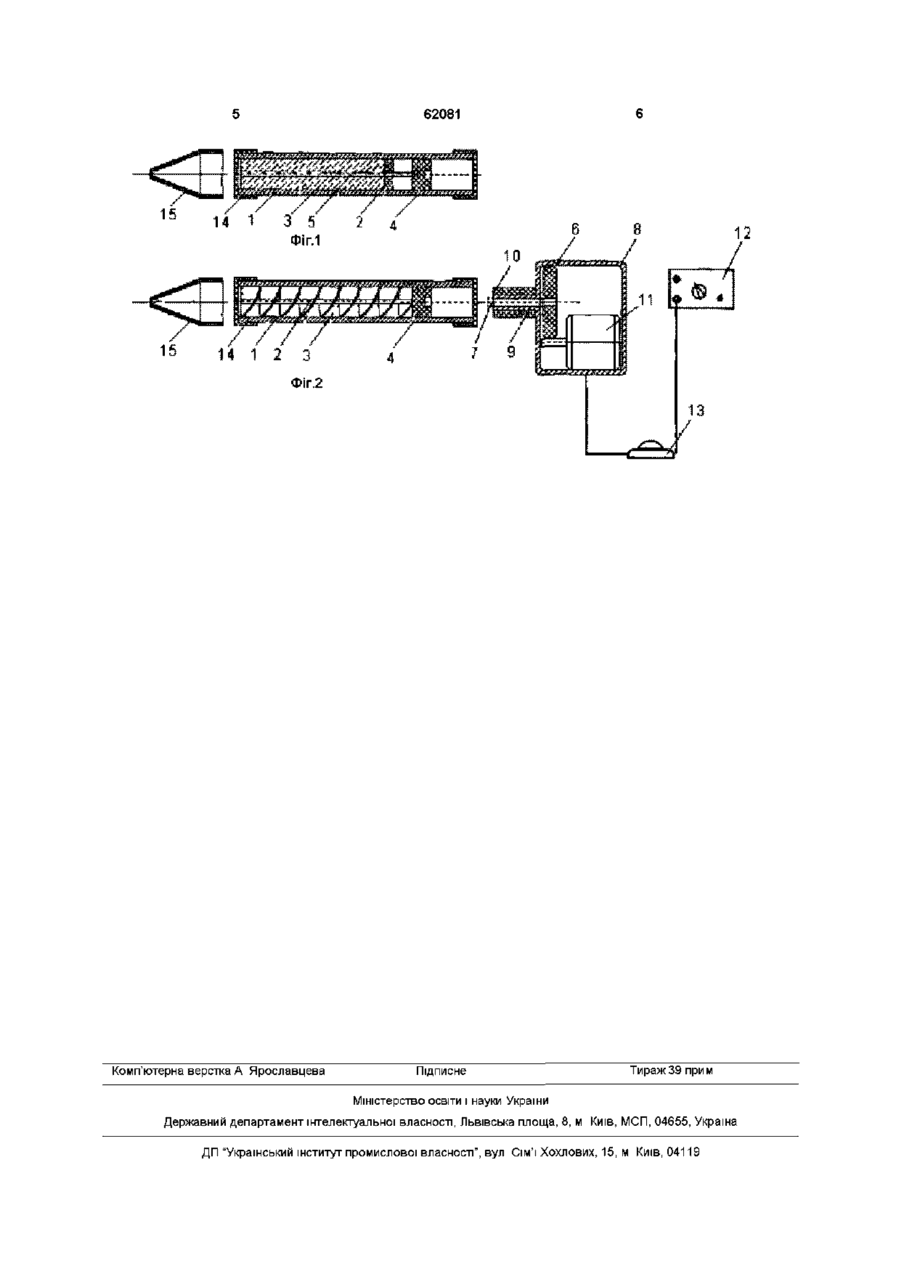

1 Пристрій для введення лікарських препаратів у ділянку операції, що містить ємність, елемент для подачі й привід, який відрізняється тим, що він містить знімний корпус, в якому знаходяться ємність, заповнена лікарським препаратом, і розташований усередині неї елемент для подачі, жорстко зв'язаний з півмуфтою, за допомогою якої вхідний кінець корпусу з'єднаний з приводом, що складається з електродвигуна і фрикційного редуктора, а вихідний кінець корпусу з'єднаний з направляючою канюлею 2 Пристрій за п 1 , який відрізняється тим, що елемент для подачі виконаний у вигляді шнека 3 Пристрій за п 1 , який відрізняється тим, що елемент для подачі виконаний у вигляді поршня з гвинтом Винахід відноситься до галузі медичної техніки, зокрема, до пристроїв для введення в ділянку операції лікарських препаратів Як прототип обрано пристрій для введення лікарських препаратів у ділянку операції (Авт св №1591990 А1 (СРСР), МКВ А61М15/00 Пристрій для введення лікарських порошків /В П Федотов, С К Томашевич, МВ Федотов - заявка №4336220/28-14 - Заявл 14 10 87 - Опубл 15 09 90 - Бюл №34 ), що містить ємність для лікарського порошку, яка через сполучну магістраль зв'язана з дозуючим пристосуванням у вигляді конічного порожнього патрубка, вхідний кінець якого з'єднаний із пневмоприводом, виконаним у вигляді гумової груші для подачі лікарського препарату через патрубок усередину організму людини чи тварини, пристрій використовують для дозованого введення усередину організму лікарських порошків ту в ділянку операції, тому що при використанні пневмоприводу має місце упорскування або ІН'ЄКЦІЯ препарату, при цьому прикладені зусилля для утримання пристрою в руці і натиснення на гумову грушу перешкоджають плавним і точним рухам інструмента в ДІЛЯНЦІ операції, - при використанні в стоматологічній практиці має місце пристінкова адгезія порошку, а дно дефекту і сама порожнина залишаються вільними, - необхідність заміни самого пристрою при ЗМІНІ лікарського препарату під час операції, - неможливість уведення консистентних лікарських препаратів, що зв'язано з конструкцією пневмоприводу, - складність стерилізації пристрою через наявність різнорідних матеріалів - скла, металу, гуми В основу винаходу поставлена задача вдосконалення пристрою для введення лікарських препаратів у ділянку операції шляхом сполучення в одному змінному корпусі ємності з лікарською речовиною, елемента для подачі, виконаного у вигляді шнека або поршня з гвинтом, жорстко зв'язаних з напівмуфтою, яка служить для з'єднання корпуса із приводом для транспортування препарату, виконаним електромеханічним, причому корпус служить для одноразового застосування Поставлена задача вирішується тим, що в пристрої для введення лікарських препаратів, який містить ємність для лікарського препарату, елемент для подачі і привід, згідно з винаходом, він Ознаками прототипу, що збігаються з істотними ознаками передбачуваного винаходу, є наявність ємності для лікарського препарату, елемента для подачі і приводу Технічний результат винаходу полягає в підвищенні ефективності введення лікарських препаратів у ділянку операції Причинами, що перешкоджають досягненню очікуваного технічного результату в прототипі при його використанні, є - нерівномірне введення лікарського препара 00 о (О 62081 містить знімний корпус, у якому знаходяться ємність, заповнена лікарським препаратом і розташований усередині неї елемент для подачі, жорстко зв'язаний з напівмуфтою, за допомогою якої вхідний кінець корпуса з'єднаний з приводом, що складається з електродвигуна і фрикційного редуктора, а вихідний кінець корпуса з'єднаний з направляючою канюлей, у ВІДПОВІДНОСТІ до винаходу, елемент для подачі виконаний у вигляді шнека, у ВІДПОВІДНОСТІ до винаходу, елемент для подачі виконаний у вигляді поршня з гвинтом Між сукупністю істотних ознак і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок виконання елемента для подачі у вигляді шнека чи поршня з гвинтом, з'єднаного з електроприводом забезпечує поступове і рівномірне заповнення дефекту кісткової тканини, при цьому забезпечують як крайову адгезію, так і заповнення центральної частини всього дефекту і лікарська речовина не розпорошується, що має значення для попередження аспірації порошку, використання легкозмінного одноразового корпуса зі сполученими в ньому ємністю з лікарським препаратом і елементом для подачі, дає можливість дотримувати умови асептики, можливість точного дозування при заповненні дефекту тканини, а також забезпечує зручність у роботі, стерильність операції, швидкість заміни корпуса, зменшення часу операції, застосування фрикційного редуктора забезпечує м'якість, безшумність роботи пристрою, плавність включення елементів для подачі, захист електродвигуна від перевантаження при випадковому заклинюванні елементів для подачі у корпусі, конструкція пристрою безпечна в застосуванні - відсутній омічний контакт між електричною схемою пристрою і корпусом, живлення електродвигуна здійснюють низькою напругою, включення - ножною педаллю, без зазначених вище ознак технічний результат недосяжний Винахід ілюструється графічним матеріалом На Фіг 1,2 наведено конструкцію пристрою, де 1 - ємність для лікарського препарату, 2 - елемент для подачі, виконаний з пластмаси, 3 - лікарський препарат, 4 - напівмуфта, 5 - гвинт, 6 - фрикційний редуктор, 7 - вихідний вал редуктора, 8 - електропривод, 9 - втулка, 10 - гумовий ущільнювач, 11 електродвигун, 12 - блок живлення, 13 - педаль включення електродвигуна, 14 - захисні ковпачки, 15 - канюля На Фіг 1 - елемент для подачі 2 виконаний у вигляді поршня з гвинтом 5, на Фіг 2 - елемент для подачі 2 виконаний у вигляді шнека Ємність 1 наповнена лікарським препаратом З, у ній же знаходиться елемент для подачі, 2 - шнек або поршень із гвинтом, що жорстко з'єднаний з напівмуфтою 4, яка зв'язана з вихідним валом 7 електроприводу 8, що складається з електродвигуна 11 і фрикційного редуктора 6 Вал 7 проходить усередині втулки 9 На втулку 9 зовні надітий гумовий або пластмасовий ущільнювач 10 На ємності 1 розташований захисний ковпачок 14, який заміщають на канюлю 15 безпосередньо перед застосуванням Пристрій працює в такий спосіб Варіант 1 Для введення гелю, пасти чи рідини в ділянку операції обирають знімний корпус з ємністю 1, заповненою ВІДПОВІДНИМ препаратом 3, знімають захисні ковпачки 14 і тією частиною, де знаходиться напівмуфта 4, надягають на втулку 9 електропривода 8 так, щоб кінець вала 7 ввійшов у паз напівмуфти 4 Нагвинчують напрямну канюлю 15 Включають блок живлення 12 Натисканням педалі 13 включають електродвигун 11, обертання вала електродвигуна 11 через фрикційний редуктор 6, вал редуктора 7 і напівмуфту 4 призводить до обертання гвинта 5, на різьбленні якого знаходиться поршень 2 Поршень 2 рухається по двох направляючих полозах, виконаних усередині корпуса Полози перешкоджають обертанню поршня 2 разом із гвинтом 5 Лікарський препарат 3 подається з корпуса через канюлю 15 в ділянку операції Варіант 2 Для введення порошкоподібного препарату в ділянку операції вибирають знімний корпус із ємністю 1, заповненою необхідним лікарським препаратом 3, знімають захисні ковпачки 14 і тією частиною, де знаходиться напівмуфта 4, надягають на втулку 9 з ущільнювачем 10 електропривода 8 так, щоб кінець вала 7 ввійшов у паз напівмуфти 4, нагвинчують на вихідний кінець корпуса напрямну канюлю 15, потім включають блок живлення 12, натисканням педалі 13 включають електродвигун приводу 11 Обертання вала електродвигуна 11 через фрикційний редуктор 6, вал редуктора 7 і напівмуфту 4 приводить до обертання шнека 2 При обертанні шнека 2 лікарський препарат 3 подається з корпуса через канюлю 15 в ділянку операції Застосування електропривода, а також шнекового або поршневого механізму подачі лікарського препарату дозволяє рівномірно і точно вводити лікарський препарат у ділянку операції, не додаючи значних зусиль кисті руки, умиканнявимикання механізму подачі чиниться ножною педаллю, габарити і вага пристрою малі, тому пристроєм зручно виконувати точні рухи під час операції Пристрій дозволяє вносити препарат рівномірним шаром чи компактним об'ємом із чіткими межами в ділянку операції, що необхідно, наприклад, при цистектомм, типовому та атиповому видаленні зубів, синусліфтинп, усуненні дефектів кісткової тканини після видалення новоутворень, патологічних зубо-ясенних кишень, коли необхідно ввести лікарський препарат у рану і рівномірно заповнити ним порожнину За рахунок застосування знімного одноразового корпуса з лікарським препаратом дотримується стерильність проведення операції, точне та економічне введення препарату, стає можливим використання різних лікарських засобів у ході виконання однієї операції або їхнє чергування без заміни самого пристрою Пристрій технологічний, простий у виготовленні, не містить дорогих компонентів 62081 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
