Устройство для введения лекарственных препаратов, содержащее шприц, закрепленный в фиксаторах, ходовой винт, на одном конце которого размещен толкатель штока шприца, редуктор с механизмом переключения режимов, электродвигатель, элементы остановки электродвигателя, расположенные в конце рабочего хода толкателя, задающий генератор импульсов, формирователь длительности импульсов, устройство управления, соединенное с шиной общего питания, отличающееся тем, что в него дополнительно введены делитель с переменным коэффициентом деления, соединенный с формирователем длительности импульсов, по меньшей мере, два электронных ключа со сдвигающими конденсаторами, стабилитрон, емкостной накопитель и диод, соединенные с шиной общего питания.

Текст

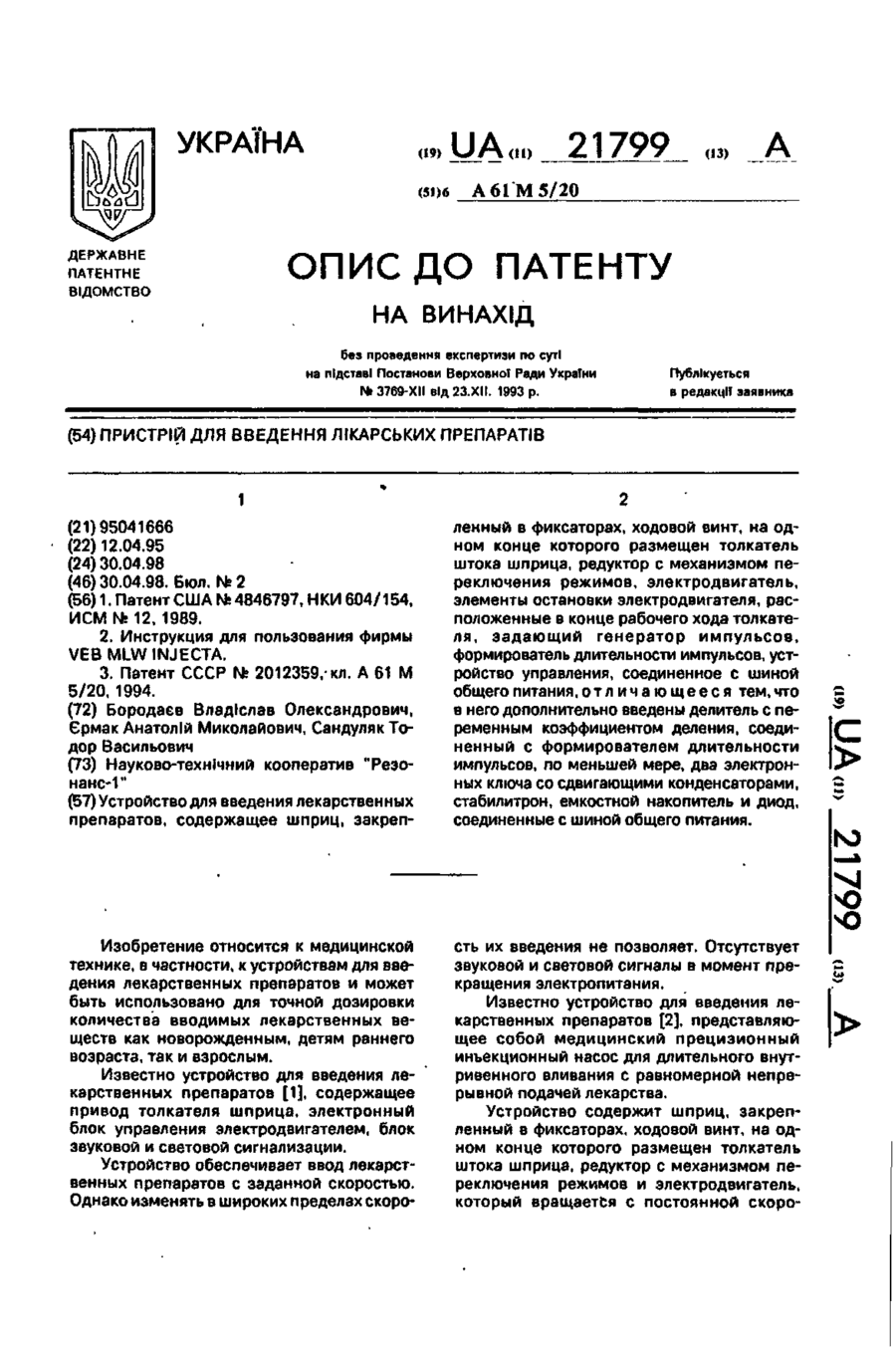

Устройство для введения лекарственных препаратов, содержащее шприц, закреп-* ленный в фиксаторах, ходовой винт, на одном конце которого размещен толкатель штока шприца, редуктор с механизмом переключения режимов, электродвигатель, элементы остановки электродвигателя, расположенные в конце рабочего хода толкателя, задающий генератор импульсов, формирователь длительности импульсов, устройство управления, соединенное с шиной общего питания, о т л и ч а ю щ е е с я тем, что в него дополнительно введены делитель с переменным коэффициентом деления, соединенный с формирователем длительности импульсов, по меньшей мере, два электронных ключа со сдвигающими конденсаторами, стабилитрон, емкостной накопитель и диод, соединенные с шиной общего питания. Изобретение относится к медицинской технике, в частности, к устройствам для введения лекарственных препаратов и может быть использовано для точной дозировки количества вводимых лекарственных веществ как новорожденным, детям раннего возраста, так и взрослым. Известно устройство для введения лекарственных препаратов [1], содержащее привод толкателя шприца, электронный блок управления электродвигателем, блок звуковой и световой сигнализации. Устройство обеспечивает ввод лекарственных препаратов с заданной скоростью. Однако изменять в широких пределах скоро сть их введения не позволяет. Отсутствует звуковой и световой сигналы в момент прекращения электропитания. Известно устройство для введения лекарственных препаратов [2], представляющее собой медицинский прецизионный инъекционный насос для длительного внутривенного вливания с равномерной непрерывной подачей лекарства. Устройство содержит шприц, закрепленный в фиксаторах, ходовой винт, на одном конце которого размещен толкатель штока шприца, редуктор с механизмом переключения режимов и электродвигатель, который вращается с постоянной скоро С > 21799 20 Фиг. 2. Упорядник Замовленнй 4454 Техред М.Келемеш Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101 УКРАЇНА (19) (5і)б UA(11) 21799 (13) А А 61 М 5/20 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД без проведення експертизи по суті на підставі Постанови Верховної Ради України N» 3769-ХІІ від 23.ХІІ. 1993 р. Публікується в редакції заявника (54) ПРИСТРІЙ ДЛЯ ВВЕДЕННЯ ЛІКАРСЬКИХ ПРЕПАРАТІВ 1 (21)95041666 (22) 12.04.95 (24) 30.04.98 (46) 30.04.98. Бюл. № 2 (56) 1. Патент США № 4846797, НКИ 604/154, ИСМ № 12, 1989. 2. Инструкция для пользования фирмы VEBMLWINJECTA. 3. Патент СССР № 2012359, кл. А 61 М 5/20, 1994. (72) Бородаєв Владіслав Олександрович, Єрмак Анатолій Миколайович, Сандуляк Тодор Васильович (73) Науково-технічний кооператив "Резонанс-1" (57)Устройство для введения лекарственных препаратов, содержащее шприц, закреп ленный в фиксаторах, ходовой винт, на одном конце которого размещен толкатель штока шприца, редуктор с механизмом переключения режимов, электродвигатель, элементы остановки электродвигателя, расположенные в конце рабочего хода толкателя, задающий генератор импульсов, формирователь длительности импульсов, устройство управления, соединенное с шиной общего питания, о т л и ч а ю щ е е с я тем, что в него дополнительно введены делитель с переменным коэффициентом деления, соединенный с формирователем длительности импульсов, по меньшей мере, два электронных ключа со сдвигающими конденсаторами, стабилитрон, емкостной накопитель и диод, соединенные с шиной общего питания. С > VI Изобретение относится к медицинской технике, в частности, к устройствам для введения лекарственных препаратов и может быть использовано для точной дозировки количества вводимых лекарственных веществ как новорожденным, детям раннего возраста, так и взрослым. Известно устройство для введения лекарственных препаратов [1], содержащее привод толкателя шприца, электронный блок управления электродвигателем, блок звуковой и световой сигнализации. Устройство обеспечивает ввод лекарственных препаратов с заданной скоростью. Однако изменять в широких пределах скоро сть их введения не позволяет. Отсутствует звуковой и световой сигналы в момент прекращения электропитания. Известно устройство для введения лекарственных препаратов [2], представляющее собой медицинский прецизионный инъекционный насос для длительного внутривенного вливания с равномерной непрерывной подачей лекарства. Устройство содержит шприц, закрепленный в фиксаторах, ходовой винт, на одном конце которого размещен толкатель штока шприца, редуктор с механизмом переключения режимов и электродвигатель, который вращается с постоянной скоро 21799 стью, элементы остановки двигателя, расположенные в конце рабочего хода толкателя. Недостатком данного устройства является то, что редуктор имеет большое количество шестерен и строго фиксированные скорости подачи лекарств. При этом диапазон перекрытия скоростей не очень большой (к=40). Это не позволяет в широких пределах изменять скорости введения препаратов. В устройстве отсутствует сигнализация в случае пропадания питающего напряжения, что является опасным для больного в период введения ему лекарства. Наиболее близким и выбранным в качестве прототипа является устройство для введения лекарственных препаратов [ 3 ] , содержащее шприц, закрепленный в фиксаторах, шток плунжера которого соединен с приводом, редуктор с механизмом переключения режимов, электродвигатель, элементы остановки электродвигателя, состоящие из герконов и постоянных магнитов, расположенные в конце рабочего хода толкателя, задающий генератор импульсов, формирователь длительности импульсов, устройство управления, усилитель мощности, анализатор состояния и сигнализации, шина общего питания, преобразователь напряжения. Устройство не обеспечивает подачу звукового и светового сигналов до окончания введения лекарственного препарата, в случае прекращения подачи электропитания, а также не удается достигнуть скорость ввода лекарств с любой заданной точностью. В основу изобретения поставлена задача усовершенствования устройства для введения лекарственных препаратов, в котором за счет введения дополнительных элементов обеспечивают получение звукового и светового сигналов в момент прекращения подачи электропитания и подачу лекарственных препаратов с любой заданной скорос т ь ю , что повышает безопасность использования устройства для больного, за счет чего повышается эффективность лечения. Поставленная задача решается тем, что в устройстве для введения лекарственных препаратов, содержащем шприц, закрепленный в фиксаторах, ходовой винт, на одном конце которого размещен толкатель штока шприца, редуктор с механизмом переключения режимов, электродвигатель, элементы остановки электродвигателя, расположенные в конце рабочего хода толкателя, з а д а ю щ и й генератор импульсов, формирователь длительности импульсов, устройство управления, соединенное с шиной общего питания, согласно изобретению дополнительно введены делитель с перемен 5 10 15 20 25 30 35 40 45 50* 55 ным коэффициентом деления, соединенный с формирователем длительности импульсов, по меньшей мере два электронных ключа со сдвигающими конденсаторами, стабилитрон, емкостной накопитель и диод, соединенные с шиной общего питания. Введение электронных ключей со сдвигающими конденсаторами позволяет получить любые скорости ввода лекарств с любой заданной точностью. Наличие конденсатора, стабилитрона, емкостного накопителя, диода позволяет получать звуковой и световой сигналы в момент прекращения подачи электропитания. Введение в устройство перечисленных элементов повышает безопасность устройства для больного, за счет чего повышается эффективность лечения. На фиг. 1 изображено устройство для введения лекарственного препарата; на фиг. 2 - схема устройства управления. Устройство содержит задающий генератор импульсов 1, связанный с делителем 2 с переменным коэффициентом деления и формирователем длительности импульсов 3. Устройство управления 4 связано с задающим генератором импульсов 1 через электронные ключи 5, 6 и дополнительные сдвигающие конденсаторы 7, 8. На выходе усилителя мощности 9 включен шаговый электродвигатель 10 с редуктором 11, который через ходовой винт связан с толкателем штока шприца 12. Имеются три герконовые пары 13, 14 и 15, которые включены с возможностью подавать различные сигналы на блок анализатора состояния и сигнализации 16. Электронный ключ 17, связанный со стабилитроном 18, и емкостной накопитель 19 установлены с возможностью подачи сигнала на блок анализатора состояния и сигнализации 16. Устройство содержит общую шину питания 20. Емкостной накопитель 19 установлен с возможностью зарядки через диод 21. В устройстве имеется преобразователь напряжения 22 переменного тока в постоянный. Устройство управления 4 состоит из сенсорной клавиатуры 23, соединенной шиной 24 с узлом энергозависимой памяти 25, который шинбй 26 подключен к дешифратору 27, одним выходом соединенным с тактовым генератором 1, а другим выходом подключенного к делителю с переменным коэффициентом деления 2. Устройство работает следующим образом. При подаче питания через преобразователь напряжения 2 начинает работать задающий генератор импульсов 1. Эти импульсы 21799 Герконовая пара 15 выдает сигналы вращения электродвигателя 10 На оси электродвигателя 10 расположены постоянные магниты, которые при вращении проходят возле геркона 15 и он периодически замыкает и размыкает электрическую цепь, к которой подключен светодиод, расположенный на передней панели устройства. При остановке электродвигателя 10 светодиод перестает мерцать и остается в каком-то одном состоянии: либо включенный либо выключенный. Сигналы от трех геркоиовых пар 13, 14, 15 поступают на анализатор состояний и сигнализации 16. На анализатор 16 также поступает сигнал от электронного ключа 17, который срабатывает при снижении питающего напряжения ниже определенного уровня, заданного стабилитроном 18. При пропадании питающего напряжения питание анализатора состояний и сигнализации 16 осуществляется от емкостного накопителя электроэнергии 19. Этот накопитель 19 заряжается от шины общего питания 20 через диод 21, предупреждающий его разряд при пропадании напряжения. Все электронные узлы устройства запитывают от сети переменного тока напряжением 220 В через преобразователь напряжения 22. Таким образом, данное устройство поГерконовая пара 14 сигнализирует о пезволяет безопасно вводить больному лекарственный препарат в любой дозировке, регрузке на штоке шприца (например, закупредупреждая обслуживающий персонал о порка гидротракта). В этом случае толкатель 12 останавливается и герконовая пара 14 35 различных аварийных ситуациях: прекращении подачи электропитания, различных меотключает электрическую цепь электродвиханических перегрузках на ходовом винте, гателя 10. Усилие нагрузки регулируется напрекращении подачи необходимого количетяжением специальной пружины (на ства лекарства. чертеже не показана). 40 проходят через делитель 2 с переменным коэффициентом деления частоты на формирователь длительности 3, причем коэффициент деления задается устройством управления 4. Так как величина коэффици- 5 ента деления равна 2 (это сделано с целью упрощения схемы делителя 2 и особенно устройства управления 4), начальная частота, в случае необходимости, может сдвигаться электронными ключами 5, 6, которые 10 подключают к общей шине 20 дополнительные сдвигающие конденсаторы 7, 8, входящие в частотозадающую цепь генератора импульсов 1. Это позволяет получить набор скоростей подачи толкателя 12. Например, 15 при включении двух пар ключей и конденсаторов получаем шаг - 33,3% (при необходимости этот шаг можно сделать более мелким, увеличив соответственно число электронных ключей и конденсаторов). 20 Сформированные по длительности импульсы усиливаются усилителем мощности 9 и подаются на шаговый электродвигатель 10, который через редуктор 11с ходовым винтом передает усилие на толкатель штока 25 шприца 12. Перемещением постоянного магнита герконовой пары 13 задают необходимую величину перемещения толкателя 12 и, следовательно, соответствующую дозу лекарства. 30 ~22Ов ;ФИГ. 21799 20 Фиг. 2. Упорядник Замовлення 4454 Техред М.Келемеш Коректор :M.KepeuM3Hj Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
