Система очищення повітря

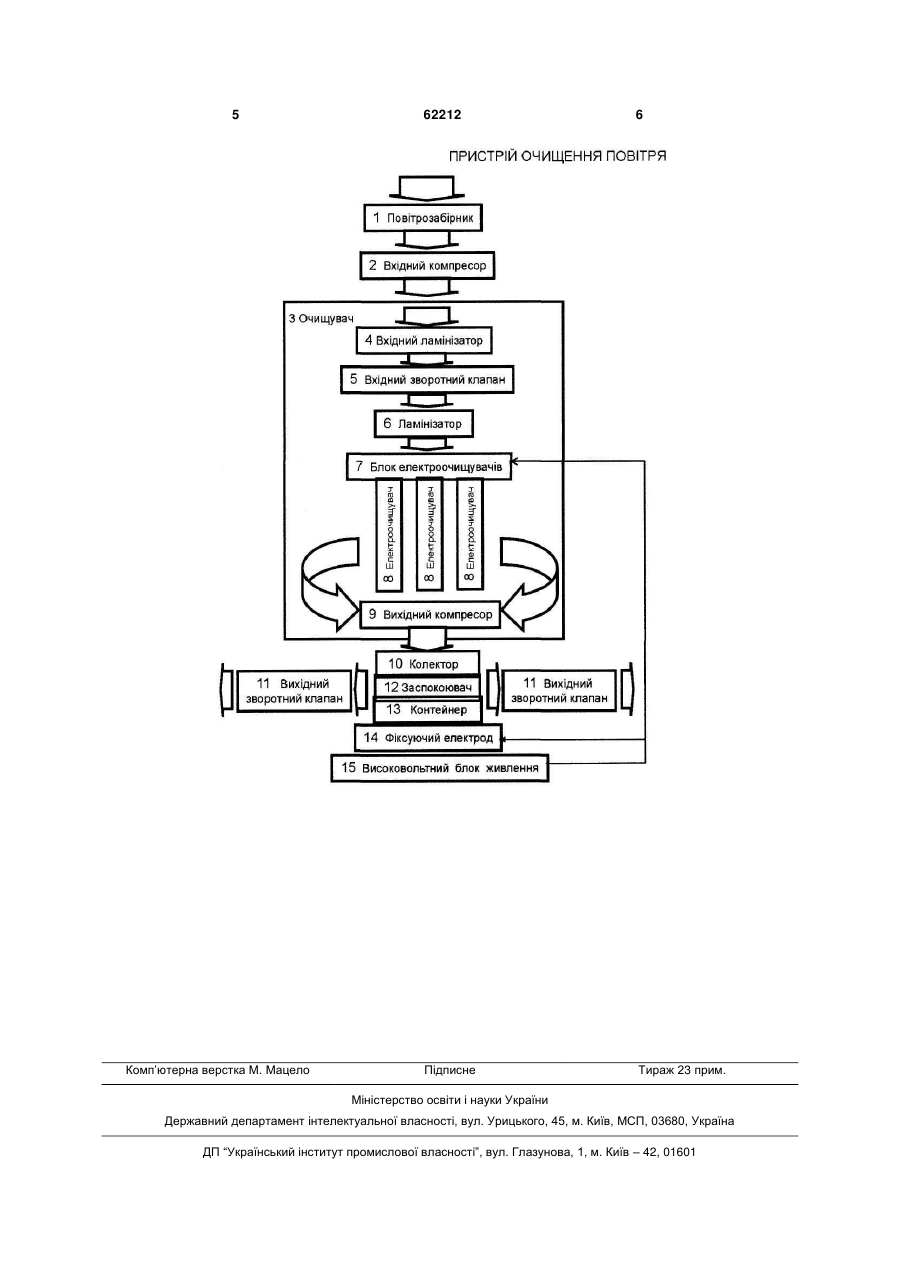

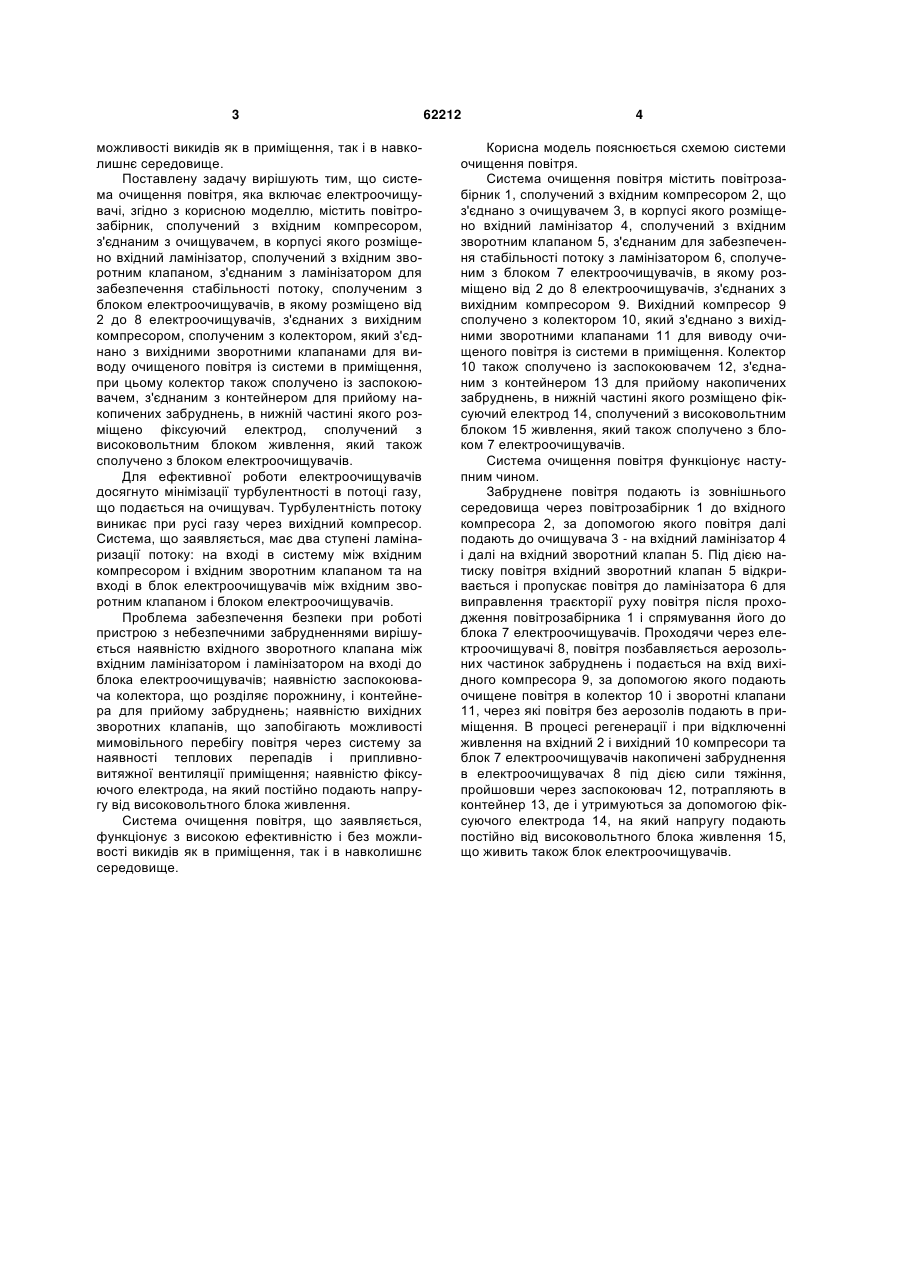

Система очищення повітря, що містить електроочищувачі, яка відрізняється тим, що містить повітрозабірник, сполучений з вхідним компресором, з'єднаним з очищувачем, в корпусі якого розміщено вхідний ламінізатор, сполучений з вхідним 3 можливості викидів як в приміщення, так і в навколишнє середовище. Поставлену задачу вирішують тим, що система очищення повітря, яка включає електроочищувачі, згідно з корисною моделлю, містить повітрозабірник, сполучений з вхідним компресором, з'єднаним з очищувачем, в корпусі якого розміщено вхідний ламінізатор, сполучений з вхідним зворотним клапаном, з'єднаним з ламінізатором для забезпечення стабільності потоку, сполученим з блоком електроочищувачів, в якому розміщено від 2 до 8 електроочищувачів, з'єднаних з вихідним компресором, сполученим з колектором, який з'єднано з вихідними зворотними клапанами для виводу очищеного повітря із системи в приміщення, при цьому колектор також сполучено із заспокоювачем, з'єднаним з контейнером для прийому накопичених забруднень, в нижній частині якого розміщено фіксуючий електрод, сполучений з високовольтним блоком живлення, який також сполучено з блоком електроочищувачів. Для ефективної роботи електроочищувачів досягнуто мінімізації турбулентності в потоці газу, що подається на очищувач. Турбулентність потоку виникає при русі газу через вихідний компресор. Система, що заявляється, має два ступені ламінаризації потоку: на вході в систему між вхідним компресором і вхідним зворотним клапаном та на вході в блок електроочищувачів між вхідним зворотним клапаном і блоком електроочищувачів. Проблема забезпечення безпеки при роботі пристрою з небезпечними забрудненнями вирішується наявністю вхідного зворотного клапана між вхідним ламінізатором і ламінізатором на вході до блока електроочищувачів; наявністю заспокоювача колектора, що розділяє порожнину, і контейнера для прийому забруднень; наявністю вихідних зворотних клапанів, що запобігають можливості мимовільного перебігу повітря через систему за наявності теплових перепадів і припливновитяжної вентиляції приміщення; наявністю фіксуючого електрода, на який постійно подають напругу від високовольтного блока живлення. Система очищення повітря, що заявляється, функціонує з високою ефективністю і без можливості викидів як в приміщення, так і в навколишнє середовище. 62212 4 Корисна модель пояснюється схемою системи очищення повітря. Система очищення повітря містить повітрозабірник 1, сполучений з вхідним компресором 2, що з'єднано з очищувачем 3, в корпусі якого розміщено вхідний ламінізатор 4, сполучений з вхідним зворотним клапаном 5, з'єднаним для забезпечення стабільності потоку з ламінізатором 6, сполученим з блоком 7 електроочищувачів, в якому розміщено від 2 до 8 електроочищувачів, з'єднаних з вихідним компресором 9. Вихідний компресор 9 сполучено з колектором 10, який з'єднано з вихідними зворотними клапанами 11 для виводу очищеного повітря із системи в приміщення. Колектор 10 також сполучено із заспокоювачем 12, з'єднаним з контейнером 13 для прийому накопичених забруднень, в нижній частині якого розміщено фіксуючий електрод 14, сполучений з високовольтним блоком 15 живлення, який також сполучено з блоком 7 електроочищувачів. Система очищення повітря функціонує наступним чином. Забруднене повітря подають із зовнішнього середовища через повітрозабірник 1 до вхідного компресора 2, за допомогою якого повітря далі подають до очищувача 3 - на вхідний ламінізатор 4 і далі на вхідний зворотний клапан 5. Під дією натиску повітря вхідний зворотний клапан 5 відкривається і пропускає повітря до ламінізатора 6 для виправлення траєкторії руху повітря після проходження повітрозабірника 1 і спрямування його до блока 7 електроочищувачів. Проходячи через електроочищувачі 8, повітря позбавляється аерозольних частинок забруднень і подається на вхід вихідного компресора 9, за допомогою якого подають очищене повітря в колектор 10 і зворотні клапани 11, через які повітря без аерозолів подають в приміщення. В процесі регенерації і при відключенні живлення на вхідний 2 і вихідний 10 компресори та блок 7 електроочищувачів накопичені забруднення в електроочищувачах 8 під дією сили тяжіння, пройшовши через заспокоювач 12, потрапляють в контейнер 13, де і утримуються за допомогою фіксуючого електрода 14, на який напругу подають постійно від високовольтного блока живлення 15, що живить також блок електроочищувачів. 5 Комп’ютерна верстка М. Мацело 62212 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
