Система очищення діелектричної рідини

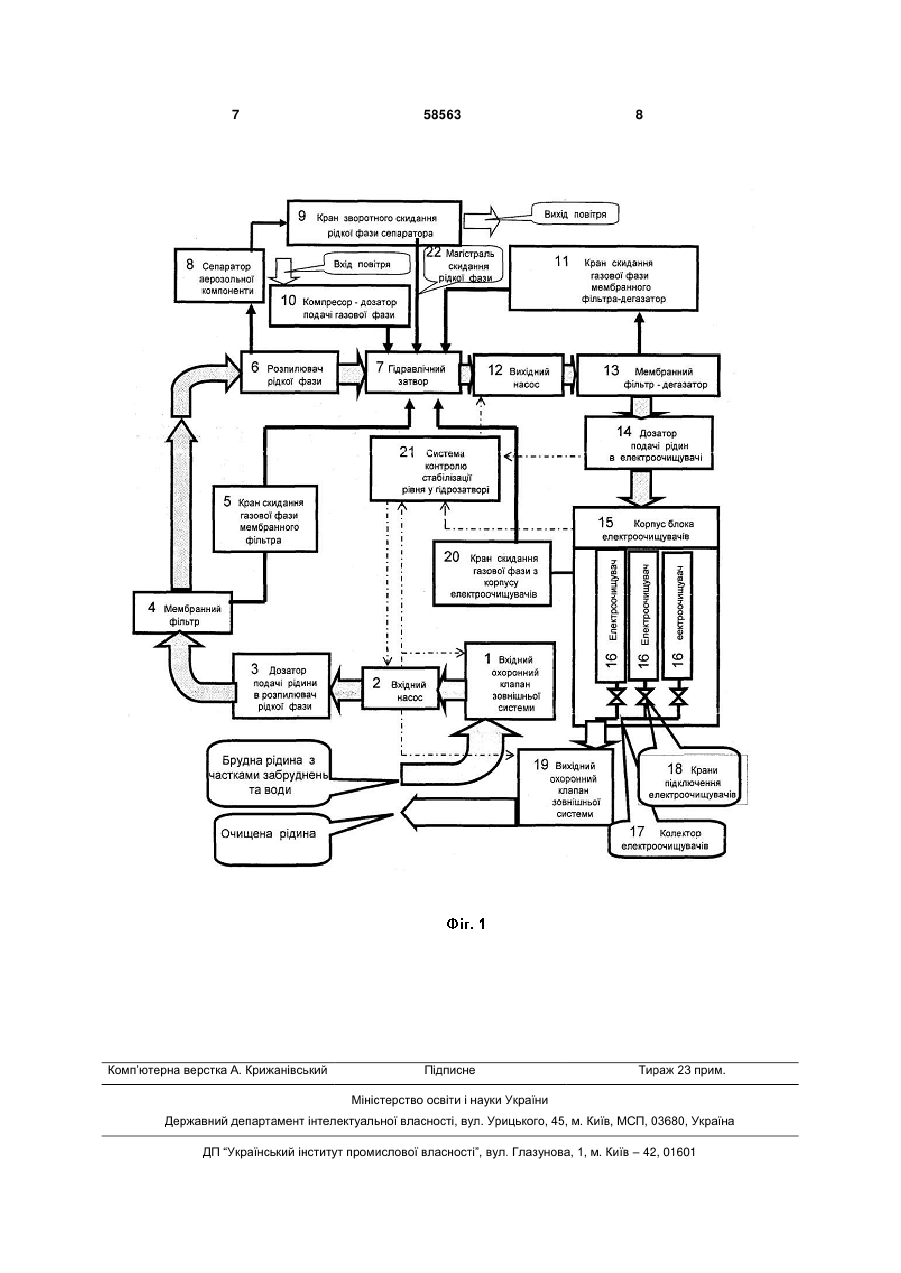

1. Система очищення діелектричної рідини, що містить електроочищувач з осаджуючими електродами, розміщений в корпусі, дозатор подачі рідини в розпилювач рідкої фази, сепаратор аерозольної компоненти, компресор-дозатор подачі газової фази, розпилювач рідкої фази, гідравлічний затвор, дозатор подачі рідини в електроочищувач, систему контролю стабілізації рівня у гідравлічному затворі, яка відрізняється тим, що додатково містить від 2 до 15 електроочищувачів, мембранний фільтр, мембранний фільтрдегазатор, вхідний охоронний клапан зовнішньої системи, вихідний охоронний клапан зовнішньої системи, вхідний насос, вихідний насос, кран скидання газової фази мембранного фільтра, кран скидання газової фази мембранного фільтрадегазатора, кран скидання газової фази з корпусу електроочищувачів, кран зворотного скидання рідкої фази сепаратора, кран скидання газової фази мембранного фільтра, колектор електроочищувачів, крани підключення електроочищувачів, при цьому вхідний охоронний клапан зовнішньої системи з'єднано з вхідним насосом, який через дозатор подачі рідини у розпилювач рідкої фази U 2 (19) 1 3 ти, а другий вихід - з входом гідравлічного затвора, вихід сепаратора аерозольної компоненти з'єднано з входом дозатора подачі газової фази, вихід якого з'єднано з другим входом розпилювача рідкої фази, вихід гідравлічного затвора з'єднано з входом дозатора подачі рідини в електроочищувач, вихід якого з'єднано з входом електроочищувача, причому дозатор подачі рідини у розпилювач рідкої фази, гідравлічний затвор, дозатор подачі рідини в електроочищувач з'єднані із системою контролю і стабілізації рівня у гідравлічному затворі [DE 2000 08 325 U1, B01D 17/06, 2000]. Зазначений пристрій має недостатні ефективність очищення рідини і надійність процесу очищення, а також недостатню пропускну спроможність. Проблема недостатньої ефективності обумовлена акумуляцією (накопиченням) в місткостях електроочищувача мікробульбашок повітря. У реальних умовах рідина завжди містить розчинну фазу повітря, яка, при певних умовах (зміни тиску і температури), починає перетворюватися на нерозчинну фазу і проявляється у вигляді мікробульбашок. Наявність мікробульбашок повітря призводить до їх накопичення у порожнині електроочищувача. Завдяки тому, що електрична міцність повітря у два рази менше за електричну міцність діелектричної рідини, виникає електричний пробій газової фази (а саме - бульбашок повітря) в елекроочищувачі, що призводить до зменшення ефективності утримування накопичених забруднень. Бульбашки повітря у пристрої з'являються з двох основних джерел, а саме: - з рідині, що подається на очищення; - з рідині, що виходить із гідравлічного затвора. Тому для забезпечення надійної роботи потрібні додаткові пристрої для постійного виведення з порожнин обладнання аерозольної компоненти, що складається з мікробульбашок повітря. Другою проблемою є проблема підвищення надійності роботи пристрою при сумісній роботі із зовнішніми системами, взаємодії електричного очищувача діелектричної рідини із зовнішніми гідравлічними системами, до яких він підключається з метою очищення рідини в аварійних ситуаціях, обумовлених зовнішніми чинниками. В процесі експлуатації можливі ситуації, коли зовнішній струм живлення припиняється, що призводить до можливості зворотного потоку рідини з порожнини гідравлічного затвора та викидів з електроочищувача забруднень у зовнішні системи. Обмеження пропускної спроможності електричного очищувача діелектричної рідини полягає в тому, що у відомого пристрою в наявності лише один електрочищувач, що унеможливлює збільшення пропускної спроможності засобу очищення у цілому. Крім цього, третьою проблемою є недостатня стійкість електроочищувача до екстремальновеликих часток забруднення, які трапляються в реальних умовах експлуатації, через те, що відомий пристрій має тільки агрегати, що вилучають воду з рідини та електроочищувач, а це призводить до 58563 4 ймовірності попадання в електроочищувач великих часток забруднення і волокон, розміри яких перевищують 1000 мікрон, і завдяки цьому можливі процеси виникнення короткого замикання між електродами та вихід електроочищувача з ладу. В основу корисної моделі поставлено задачу створення системи очищення діелектричної рідини, яка би забезпечила високий ступінь очищення рідини, надійність процесу очищення при зовнішніх впливах і високу пропускну спроможність рідини. Поставлену задачу вирішують тим, що система очищення діелектричної рідини, що містить електроочищувач з осаджуючими електродами, розміщений в корпусі, дозатор подачі рідини, сепаратор аерозольної компоненти, компресордозатор подачі газової фази, розпилювач рідкої фази, гідравлічний затвор, дозатор подачі рідини в електроочищувач, систему контролю стабілізації рівня у гідравлічному затворі, згідно з корисною моделлю, додатково містить від 2 до 15 електроочищувачів, мембранний фільтр, мембранний фільтр-дегазатор, вхідний охоронний клапан зовнішньої системи, вихідний охоронний клапан зовнішньої системи, вхідний насос, вихідний насос, кран скидання газової фази мембранного фільтра, кран скидання газової фази мембранного фільтрадегазатора, кран скидання газової фази з корпусу електроочищувачів, кран зворотного скидання рідкої фази сепаратора, кран скидання газової фази мембранного фільтра, колектор електроочищувачів, крани підключення електроочищувачів, при цьому вхідний охоронний клапан зовнішньої системи з'єднано з вхідним насосом, який через дозатор подачі рідини у розпилювач рідкої фази сполучено з мембранним фільтром, що з'єднано з краном скидання газової фази мембранного фільтра і з розпилювачем рідкої фази, з'єднаним гідравлічним затвором і з сепаратором аерозольної компоненти, сполученим з краном зворотного скидання рідкої фази сепаратора, який з'єднано з гідравлічним затвором, сполученим з краном скидання газової фази мембранного фільтрадозатора, з компресором-дозатором подачі газової фази і вихідним насосом, з'єднаним з мембранним фільтром- дегазатором, сполученим з краном скидання газової фази мембранного фільтрадозатора і з дозатором подачі рідини до корпусу електроочищувачів, з'єднаним з корпусом електроочищувачів, який через колектор електроочищувачів і крани підключення електроочищувачів з'єднано з вихідним охоронним клапаном зовнішньої системи, а також з краном скидання газової фази корпусу електроочищувачів, сполученим з гідравлічним затвором. Осаджуючі електроди розміщено пакетами на окремих магістралях прийому очищеної рідини, які мають крани. Система містить магістраль скидання рідкої фазі. Система містить магістралі скидання газової фази з корпусу елекутроочищувачів, мембранного фільтра та фільтра-дегазатора. Система очищення діелектричної рідини, яка заявляється, забезпечує високий ступінь очищення за рахунок вилучення з рідини, що очищується, 5 бульбашок повітря, великих часток забруднень та волокон. Система забезпечує високу надійність при зовнішніх впливах за рахунок повного і цілком автоматичного незалежного від зовнішніх факторів чинників відокремлення гідравлічної частини від зовнішніх гідравлічних комунікацій у разі відключення струму електричного живлення. Система забезпечує високу пропускну спроможність рідини, що очищається, за рахунок монтажу в єдиному корпусі від 1 до 16 електроочищувачів, підключених разом до єдиного колектора. Корисна модель пояснюється схемою системи очищення діелектричної рідини. Система містить вхідний охоронний клапан 1 зовнішньої системи, з'єднаний з вхідним насосом 2, який через дозатор 3 подачі рідини у розпилювач рідкої фази сполучено з мембранним фільтром 4, що з'єднано з краном 5 скидання газової фази мембранного фільтра і з розпилювачем 6 рідкої фази, з'єднаним гідравлічним затвором 7 і з сепаратором 8 аерозольної компоненти, сполученим з краном 9 зворотного скидання рідкої фази сепаратора, який з'єднано з гідравлічним затвором 7, сполученим з компресором-дозатором 10 подачі газової фази, з краном 11 скидання газової фази мембранного фільтра-дозатора, з вихідним насосом 12, який сполучено з мембранним фільтромдегазатором 13, з'єднаним з краном 11 скидання газової фази мембранного фільтра-дозатора і з дозатором подачі рідини до електроочищувачів, з'єднаного з корпусом 15 блока електроочищувачів 16, який через колектор 17 електроочищувачів і крани 18 підключення електроочищувачів з'єднано з вихідним 19 охоронним клапаном зовнішньої системи, а також з краном 20 скидання газової фази корпуса електроочищувачів, сполученого з гідравлічним затвором. Система містить систему 21 контролю стабілізації рівня у гідрозатворі і магістраль 22 скидання рідкої фазі з сепаратора 8 аерозольної компоненти через кран 9 зворотного скидання рідкої фази. Система містить також магістралі скидання газової фази з корпусу електроочищувачів, мембранного фільтра та фільтра-дегазатора (не показано). Система функціонує наступним чином. Діелектричну рідину, що очищують, подають до системи через вхідний охоронний клапан 1 зовнішньої системи і видаляють через вихідний охоронний клапан 19 зовнішньої системи. Охоронні клапани 1 і 19 здійснюють пропускання рідини до системи і з системи очищення лише при наявності робочої напруги живлення в електромережі системи. У разі зникнення напруги вони автоматично 58563 6 зачиняються під дією попередньо зведеної механічної пружини. Це унеможливлює у такому разі викиди забруднень з системи та розливи рідини. Далі до системи діелектричну рідину, що очищують, подають вхідним насосом 2 через дозатор 3 подачі рідини до мембранного фільтра 4 очищення від великих часток забруднення, волокон розміром більше, ніж 100 мікрон, і мікробульбашок повітря. Мембранний фільтр 4 через кран 5 газової фази мембранного фільтра (скидання накопичуваних бульбашок повітря, що поступають до нього разом з рідиною), з'єднано з гідравлічним затвором 7, де має місце відокремлення бульбашок від рідини та їх вивід з порожнини гідравлічного затвора 7 через розпилювач 6 рідкої фази. Сепаратор 8 аерозольної компоненти і кран 9 скидання рідкої фази сепаратора скидає в атмосферу бульбашки повітря. Потім рідину подають до розпилювача 6 рідкої фази, де розпилення рідини здійснюють у повітряному середовищі. Повітря до розпилювача 6 рідкої фази подають через компресор-дозатор 10 подачі газової фази і гідравлічний затвор 7. Під час польоту розпилені краплі віддають розчинену у них воду у повітря, і рідина при зіткненні із стінками корпусу розпилювача 6 вже буде зневодненою. Після цього її подають до гідравлічного затвора 7, де відбувається залишковий процес відокремлення залишків повітря від рідини і подача до мембранного фільтра-дегазатора 13, за допомогою якого також вилучають з рідини мікроскопічні бульбашки повітря та повертають їх через кран 11 скидання газової фази мембранного фільтрадегазатора до гідравлічного затвора 7. Далі рідину пропускають через дозатор 14 подачі рідини в корпус 15 блока електроочищувачів 16, який забезпечує належні значення подачі рідини для функціонування електроочищувачів 16 на розрахунковому режимі. Електроочищувачі 16 розміщені в корпусі і з'єднані з колектором електроочищувачів 17 і кранами 18 підключення електроочищувачів. Наявність колектора 17 з кранами 18 електроочищувачів і дозатора 14 подачі рідини в електроочищувачі дозволяє забезпечити оптимальні умови очищення незалежно від кількості працюючих електроочищувачів 16. Очищену рідину виводять з порожнини блока 15 електроочищувачів через вихідний 19 охоронний клапан зовнішньої системи. Накопичені забруднення виводять з порожнини корпусу 15 блока електроочищувачів, мембранного фільтра-дегазатора 13, гідравлічного затвора 7 і мембранного фільтра 4, що дозволяє забезпечити безперервну тривалу експлуатацію системи. 7 Комп’ютерна верстка А. Крижанівський 58563 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
