Бокс для зберігання стерильних медичних виробів

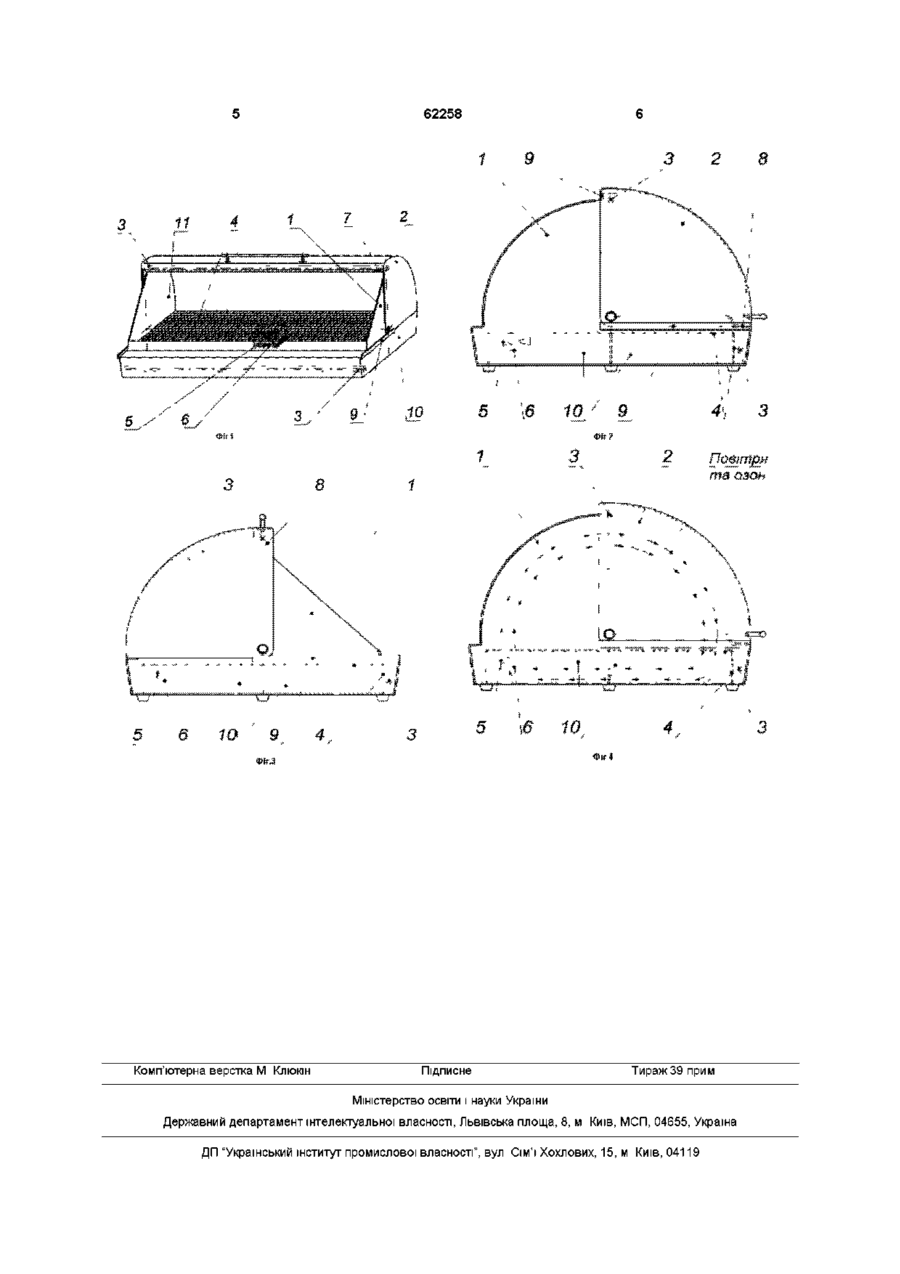

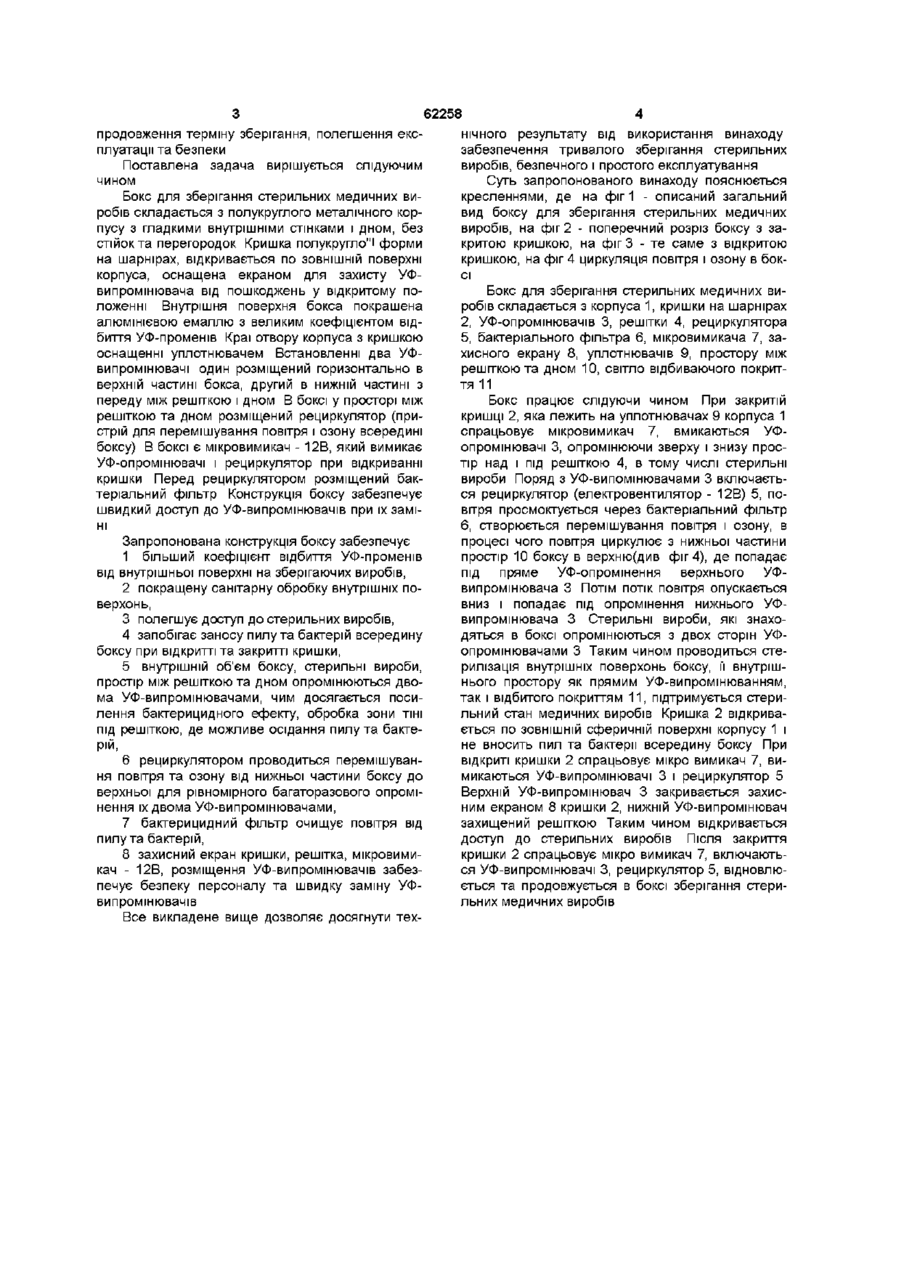

Бокс для зберігання стерильних медичних виробів, що складається з металевого корпусу, кришки на шарнірах, УФ-випромінювача, решітки для зберігання медичних виробів, який відрізняється тим, що зовнішня та внутрішня поверхні боксу вкриті світловідбиваючою емаллю, корпус боксу напівкруглої форми без стійок та перегородок на внутрішніх бічних поверхнях і дні, отвір корпуса та кришка не мають екранів, кришка на шарнірах відкривається по ЗОВНІШНІЙ поверхні, встановлений другий УФ-випромінювач в нижній передній частині, встановлений рециркулятор між дном та решіткою, встановлений перед рециркулятором бактерицидний фільтр, встановлений мікровимикач - 12В для блокування УФвипромінювача та рециркулятора при відкритті кришки, верхній УФ-випромінювач захищений від пошкодження екраном кришки в положенні "Відкрито", нижній УФ-випромінювач захищений решіткою постійно Винахід відноситься до медичної техніки та являє собою бокс для зберігання стерильних медичних виробів Стерильні вироби зберігаються на столах ВІДПОВІДНО ГСт по стерилізації Пр №770 МЗ СРСР від 10 05 1985 р Розроблені стерильні столи патент СРСР №1470297, МКВ A61L2/10 1989 р, патент RU 2043774, МКВ A61L2/10 1991 р Найбільш близьким аналогом пристрою, що являється вибраним як прототип, є камера для зберігання стерильних виробів (П40734(ІІА) A61L2/10B №-3 2002 р) При роботі камери виявляються конструктивні та експлуатаційні недоробки, впливаючи на якість зберігання стерильних виробів Дана камера складається з корпуса, покрашеного матовою емаллю, поглинаючої УФ-промені (ультрафіолетові) Внутрішні стінки корпуса мають стійки, дно має перегородки, які створюють зону ТІНІ, що заважає санітарній обробці Кришка з щитком на шарнірах відкривається всередину камери При цьому всередину камери вносяться частинки пилу та бактерії, які осіли на її поверхні з навколишнього середовища Кришка в зачиненому стані своїм щитком і внутрішнім щитком отвору камери разом утворюють навіс, який затіняє проходження УФ-променів для опромінення внутрішнього об'єму, що знижує бактерицидний ефект УФ випроміннювання Камера має решітку, для зберігання медичних інструментів Між решіткою та дном утворюється простір, куди після загрузки решітки погано проникають УФ-промені та проходить накопичення пилу та бактерій, які вносяться при відкритті кришки всередину камери Камера оснащена одним УФ-випромінювачем, розміщеним горизонтально у верхній частині камери, випромінювання якого неефективно із-за щитка кришки та щитка отвору Після загрузки решітки виробами УФ-промені погано проникають у простір між решіткою та дном, знижуючи бактерицидний ефект камери При виході УФ-випромінювача зі строю його конструктивне розміщення не дозволяє провести швидку заміну без виклику технічного персоналу Все викладене вище являє собою вагомий недолік в загальній конструкції камери та заважає отримання необхідного технічного результату бактерицидного ефекту камери та тривалого і надійного зберігання стерильних медичних виробів В основу винаходу поставлено задачу створити бокс для зберігання стерильних медичних виробів шляхом розробки принципово нової конструкції корпуса та введення нових елементів, ніколи не використовуваних раніше в подібних виробах, що призведе до посилення бактерицидної дії УФвипромінювання, запобігання повторного зараження зберігаючих стерильних медичних виробів, 00 ю (О 62258 нічного результату від використання винаходу забезпечення тривалого зберігання стерильних виробів, безпечного і простого експлуатування Суть запропонованого винаходу пояснюється кресленнями, де на фіг 1 - описаний загальний вид боксу для зберігання стерильних медичних виробів, на фіг 2 - поперечний розріз боксу з закритою кришкою, на фіг 3 - те саме з відкритою кришкою, на фіг 4 циркуляція повітря і озону в боксі Бокс для зберігання стерильних медичних виробів складається з корпуса 1, кришки на шарнірах 2, УФ-опромінювачів 3, решітки 4, рециркулятора 5, бактеріального фільтра 6, мікровимикача 7, захисного екрану 8, уплотнювачів 9, простору між решіткою та дном 10, світло відбиваючого покриття 11 Бокс працює слідуючи чином При закритій кришці 2, яка лежить на уплотнювачах 9 корпуса 1 спрацьовує мікровимикач 7, вмикаються УФопромінювачі 3, опромінюючи зверху і знизу простір над і під решіткою 4, в тому числі стерильні вироби Поряд з УФ-випомінювачами 3 включається рециркулятор (елєктровентилятор - 12В) 5, повітря просмоктується через бактеріальний фільтр 6, створюється перемішування повітря і озону, в процесі чого повітря циркулює з нижньої частини Запропонована конструкція боксу забезпечує простір 10 боксу в верхню(див фіг 4), де попадає 1 більший коефіцієнт відбиття УФ-променів під пряме УФ-опромшення верхнього УФвід внутрішньої поверхні на зберігаючих виробів, випромінювача 3 Потім потік повітря опускається 2 покращену санітарну обробку внутрішніх повниз і попадає під опромінення нижнього УФверхонь, випромінювача 3 Стерильні вироби, які знахо3 полегшує доступ до стерильних виробів, дяться в боксі опромінюються з двох сторін УФ4 запобігає заносу пилу та бактерій всередину опромінювачами 3 Таким чином проводиться стебоксу при відкритті та закритті кришки, рилізація внутрішніх поверхонь боксу, її внутріш5 внутрішній об'єм боксу, стерильні вироби, нього простору як прямим УФ-випромінюванням, простір між решіткою та дном опромінюються двотак і відбитого покриттям 11, підтримується стерима УФ-випромінювачами, чим досягається посильний стан медичних виробів Кришка 2 відкривалення бактерицидного ефекту, обробка зони ТІНІ ється по ЗОВНІШНІЙ сферичній поверхні корпусу 1 і ПІД решіткою, де можливе осідання пилу та бактене вносить пил та бактерії всередину боксу При рій, відкриті кришки 2 спрацьовує мікро вимикач 7, ви6 рециркулятором проводиться перемішуванмикаються УФ-випромінювачі 3 і рециркулятор 5 ня повітря та озону від нижньої частини боксу до Верхній УФ-випромінювач 3 закривається захисверхньої для рівномірного багаторазового опроміним екраном 8 кришки 2, нижній УФ-випромінювач нення їх двома УФ-випромінювачами, захищений решіткою Таким чином відкривається 7 бактерицидний фільтр очищує повітря від доступ до стерильних виробів Після закриття пилу та бактерій, кришки 2 спрацьовує мікро вимикач 7, включають8 захисний екран кришки, решітка, мікровимися УФ-випромінювачі 3, рециркулятор 5, відновлюкач - 12В, розміщення УФ-випромінювачів забезється та продовжується в боксі зберігання стерипечує безпеку персоналу та швидку заміну УФльних медичних виробів випромінювачів Все викладене вище дозволяє досягнути тех продовження терміну зберігання, полегшення експлуатації та безпеки Поставлена задача вирішується слідуючим чином Бокс для зберігання стерильних медичних виробів складається з полукруглого металічного корпусу з гладкими внутрішніми стінками і дном, без стійок та перегородок Кришка полукругло"! форми на шарнірах, відкривається по ЗОВНІШНІЙ поверхні корпуса, оснащена екраном для захисту УФвипромінювача від пошкоджень у відкритому положенні Внутрішня поверхня бокса покрашена алюмінієвою емаллю з великим коефіцієнтом відбиття УФ-променів Краї отвору корпуса з кришкою оснащенні уплотнювачем Встановленні два УФвипромінювачі один розміщений горизонтально в верхній частині бокса, другий в нижній частині з переду між решіткою і дном В боксі у просторі між решіткою та дном розміщений рециркулятор (пристрій для перемішування повітря і озону всередині боксу) В боксі є мікровимикач - 12В, який вимикає УФ-опромінювачі і рециркулятор при відкриванні кришки Перед рециркулятором розміщений бактеріальний фільтр Конструкція боксу забезпечує швидкий доступ до УФ-випромінювачів при їх заміні 62258 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
