Вузол рамного металевого каркаса багатоповерхового будинку

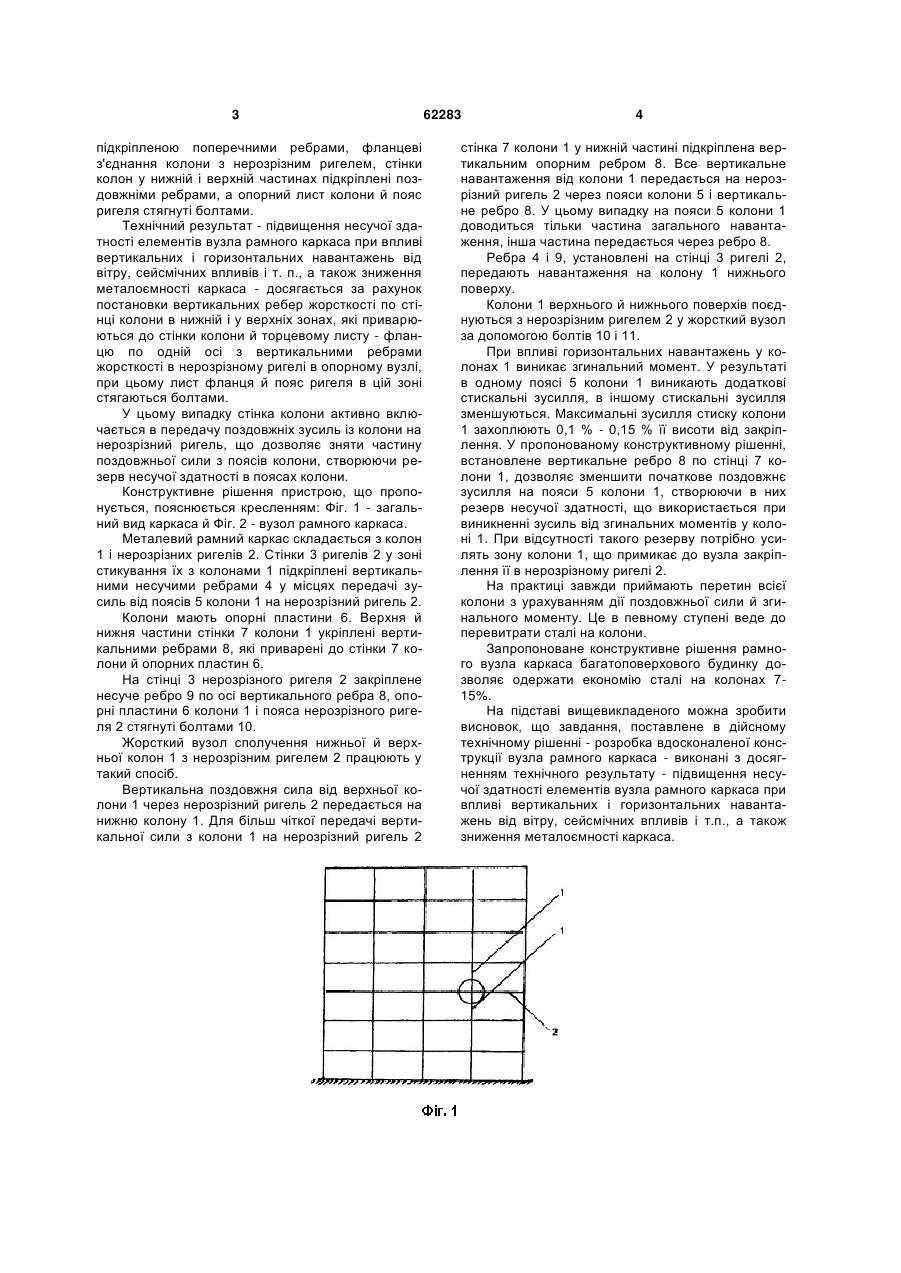

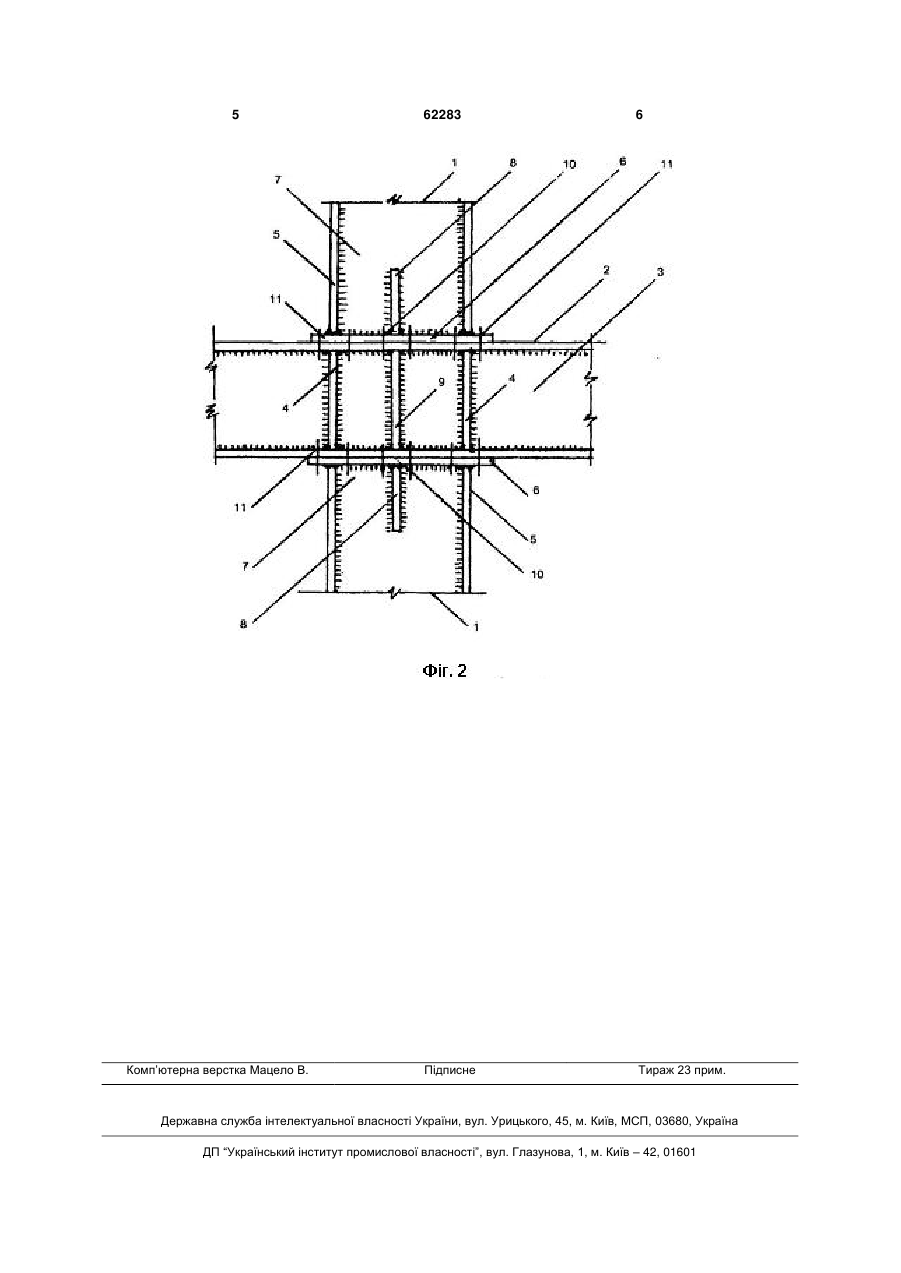

Вузол рамного металевого каркаса багатоповерхового будинку, що включає колони верхнього й нижнього поверхів, нерозрізний ригель зі стінкою, підкріпленою поперечними ребрами, фланцеві з'єднання колони з нерозрізним ригелем, який відрізняється тим, що стінки колон у нижній і верхній частинах підкріплені поздовжніми ребрами, а опорний лист колони й пояс ригеля стягнуті болтами. (19) (21) u201100151 (22) 04.01.2011 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) АЖЕРМАЧОВ ГЕННАДІЙ АРСЕНТІЙОВИЧ, АЖЕРМАЧОВ СЕРГІЙ ГЕННАДІЙОВИЧ, СЕЛЯМІЄВ ТАЛЯТ КАЗИМОВИЧ (73) НАЦІОНАЛЬНА АКАДЕМІЯ ПРИРОДООХОРОННОГО ТА КУРОРТНОГО БУДІВНИЦТВА 3 підкріпленою поперечними ребрами, фланцеві з'єднання колони з нерозрізним ригелем, стінки колон у нижній і верхній частинах підкріплені поздовжніми ребрами, а опорний лист колони й пояс ригеля стягнуті болтами. Технічний результат - підвищення несучої здатності елементів вузла рамного каркаса при впливі вертикальних і горизонтальних навантажень від вітру, сейсмічних впливів і т. п., а також зниження металоємності каркаса - досягається за рахунок постановки вертикальних ребер жорсткості по стінці колони в нижній і у верхніх зонах, які приварюються до стінки колони й торцевому листу - фланцю по одній осі з вертикальними ребрами жорсткості в нерозрізному ригелі в опорному вузлі, при цьому лист фланця й пояс ригеля в цій зоні стягаються болтами. У цьому випадку стінка колони активно включається в передачу поздовжніх зусиль із колони на нерозрізний ригель, що дозволяє зняти частину поздовжньої сили з поясів колони, створюючи резерв несучої здатності в поясах колони. Конструктивне рішення пристрою, що пропонується, пояснюється кресленням: Фіг. 1 - загальний вид каркаса й Фіг. 2 - вузол рамного каркаса. Металевий рамний каркас складається з колон 1 і нерозрізних ригелів 2. Стінки 3 ригелів 2 у зоні стикування їх з колонами 1 підкріплені вертикальними несучими ребрами 4 у місцях передачі зусиль від поясів 5 колони 1 на нерозрізний ригель 2. Колони мають опорні пластини 6. Верхня й нижня частини стінки 7 колони 1 укріплені вертикальними ребрами 8, які приварені до стінки 7 колони й опорних пластин 6. На стінці 3 нерозрізного ригеля 2 закріплене несуче ребро 9 по осі вертикального ребра 8, опорні пластини 6 колони 1 і пояса нерозрізного ригеля 2 стягнуті болтами 10. Жорсткий вузол сполучення нижньої й верхньої колон 1 з нерозрізним ригелем 2 працюють у такий спосіб. Вертикальна поздовжня сила від верхньої колони 1 через нерозрізний ригель 2 передається на нижню колону 1. Для більш чіткої передачі вертикальної сили з колони 1 на нерозрізний ригель 2 62283 4 стінка 7 колони 1 у нижній частині підкріплена вертикальним опорним ребром 8. Все вертикальне навантаження від колони 1 передається на нерозрізний ригель 2 через пояси колони 5 і вертикальне ребро 8. У цьому випадку на пояси 5 колони 1 доводиться тільки частина загального навантаження, інша частина передається через ребро 8. Ребра 4 і 9, установлені на стінці 3 ригелі 2, передають навантаження на колону 1 нижнього поверху. Колони 1 верхнього й нижнього поверхів поєднуються з нерозрізним ригелем 2 у жорсткий вузол за допомогою болтів 10 і 11. При впливі горизонтальних навантажень у колонах 1 виникає згинальний момент. У результаті в одному поясі 5 колони 1 виникають додаткові стискальні зусилля, в іншому стискальні зусилля зменшуються. Максимальні зусилля стиску колони 1 захоплюють 0,1 % - 0,15 % її висоти від закріплення. У пропонованому конструктивному рішенні, встановлене вертикальне ребро 8 по стінці 7 колони 1, дозволяє зменшити початкове поздовжнє зусилля на пояси 5 колони 1, створюючи в них резерв несучої здатності, що використається при виникненні зусиль від згинальних моментів у колоні 1. При відсутності такого резерву потрібно усилять зону колони 1, що примикає до вузла закріплення її в нерозрізному ригелі 2. На практиці завжди приймають перетин всієї колони з урахуванням дії поздовжньої сили й згинального моменту. Це в певному ступені веде до перевитрати сталі на колони. Запропоноване конструктивне рішення рамного вузла каркаса багатоповерхового будинку дозволяє одержати економію сталі на колонах 715%. На підставі вищевикладеного можна зробити висновок, що завдання, поставлене в дійсному технічному рішенні - розробка вдосконаленої конструкції вузла рамного каркаса - виконані з досягненням технічного результату - підвищення несучої здатності елементів вузла рамного каркаса при впливі вертикальних і горизонтальних навантажень від вітру, сейсмічних впливів і т.п., а також зниження металоємності каркаса. 5 Комп’ютерна верстка Мацело В. 62283 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
