Плоскополум’яний пальник для спалювання рідкого палива

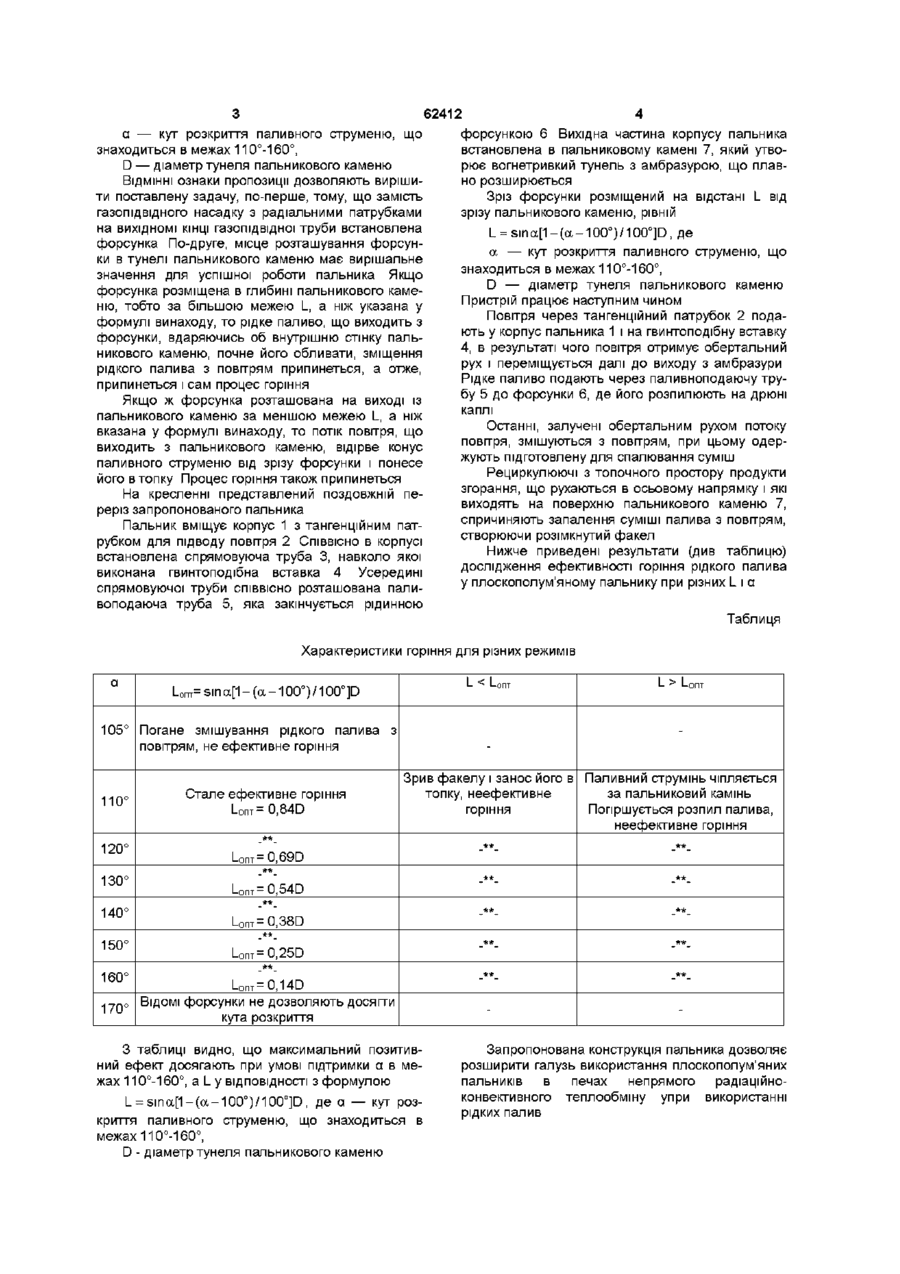

Плоскополум'яний пальник для спалювання рідкого палива, що містить встановлений вихідним кінцем в пальниковому камені циліндричний кор пус з тангенціальним патрубком для підведенння повітря, розташовану по осі пальника газопідвідну трубу з гвинтоподібною вставкою навколо неї, який відрізняється тим, що на вихідному торці гаЗОПІДВІДНОІ труби СПІВВІСНО встановлена форсунка, зріз якої розташований від зрізу пальникового каменя на відстані Пропозиція стосується плоскополум'яних пальників для спалювання рідкого палива з форсунками розпилючої дії за рахунок центробіжних сил Пальник може бути використаний в теплових агрегатах різноманітних галузей промисловості металургійній, ХІМІЧНІЙ, машинобудівній, нафтопереробній, у виробництві будівельних матеріалів, в першу чергу, для випалу будівельної цегли та інших, де є потреба в рівномірному та інтенсивному нагріві значних по величині теплосприймаючих поверхонь Відомий газовий плоскополум'яний пальник (ас № 595589, М кл 2 F23D 13/24, 1977р), який вміщує циліндричний корпус з тангенційно розташованим патрубком для підводу повітря, встановлену по осі пальника газопідвідну трубу, яку виконано на вихідному КІНЦІ З насадком з рядами нахилених сопел, між якими встановлені стабілізуючі патрубки, нахилені в бік нахилу сопел Вихідний кінець пальника розташований у вогнетривкому тунелі з амбразурою, що плавно розширюється Всередині корпусу на газопідвідній трубі встановлена гвинтоподібна вставка Відомий пальник не може працювати на рідкому паливі, оскільки у ньому відсутня система подачі рідкого палива Найбільш близьким до пропонованого пристрою є пальник (а с № 603805, М кл 2 F23D 13/24, 1977р), який вміщує циліндричний корпус з тангенційно розташованим патрубком для підводу повітря, встановлену по осі пальника газопідвідну трубу, яку виконано на вихідному КІНЦІ З насадком з радіальними випускними отворами, в яких встановлені виступаючі за межі насадку радіальні патрубки Вихідний кінець пальника розташований у вогнетривкому тунелі з амбразурою, що плавно розширюється Навколо газопідвідної труби всередині корпусу встановлена гвинтоподібна вставка Відомий пальник також не може працювати на рідкому паливі за відсутністю у нього системи для його подачі В основу винаходу поставлена задача удосконалення плоско пол ум'я ного пальника, в якому в результаті розміщення рідинної форсунки на вихідному КІНЦІ газопідвідної труби забезпечується можливість спалювання рідкого палива і за рахунок цього розширюється діапазон використання плоскополум'яних пальників в печах Поставлена задача вирішена тим, що в плоскополум'яному пальнику для спалювання рідкого палива, який вміщує встановлений вихідним кінцем у пальниковому камені циліндричний корпус з тангенціальним патрубком для підігріву повітря, розташовану по осі пальника газопідвідну трубу з гвинтоподібною вставкою навколо неї, на вихідному торці газопідвідної труби соосно встановлено форсунку, зріз якої розташований від зрізу пальникового каменю на відстані L = S i n a [ 1 - ( a - 1 0 0 ° ) / 1 0 0 ° ] D , ДЄ a - кут розкриття паливного струменя, що знаходиться в межах 100° -160°, D - діаметр тунеля пальникового каменя L = sina[1-(a-100°)/100°]D, де (О 62412 форсункою 6 Вихідна частина корпусу пальника a — кут розкриття паливного струменю, що встановлена в пальниковому камені 7, який утвознаходиться в межах 110°-160°, рює вогнетривкий тунель з амбразурою, що плавD — діаметр тунеля пальникового каменю но розширюється ВІДМІННІ ознаки пропозиції дозволяють вирішиЗріз форсунки розміщений на відстані L від ти поставлену задачу, по-перше, тому, що замість зрізу пальникового каменю, рівній газопідвідного насадку з радіальними патрубками на ВИХІДНОМІ КІНЦІ газопідвідної труби встановлена L = sina[1-(a-100°)/100°]D, де форсунка По-друге, місце розташування форсунa — кут розкриття паливного струменю, що ки в тунелі пальникового каменю має вирішальне знаходиться в межах 110°-160°, значення для успішної роботи пальника Якщо D — діаметр тунеля пальникового каменю форсунка розміщена в глибині пальникового камеПристрій працює наступним чином ню, тобто за більшою межею L, а ніж указана у Повітря через тангенційний патрубок 2 подаформулі винаходу, то рідке паливо, що виходить з ють у корпус пальника 1 і на гвинтоподібну вставку форсунки, вдаряючись об внутрішню стінку паль4, в результаті чого повітря отримує обертальний никового каменю, почне його обливати, зміщення рух і переміщується далі до виходу з амбразури рідкого палива з повітрям припинеться, а отже, Рідке паливо подають через паливноподаючу труприпинеться і сам процес горіння бу 5 до форсунки 6, де його розпилюють на дрюні Якщо ж форсунка розташована на виході із каплі пальникового каменю за меншою межею L, а ніж Останні, залучені обертальним рухом потоку вказана у формулі винаходу, то потік повітря, що повітря, змішуються з повітрям, при цьому одервиходить з пальникового каменю, відірве конус жують підготовлену для спалювання суміш паливного струменю від зрізу форсунки і понесе Рециркулюючі з топочного простору продукти його в топку Процес горіння також припинеться згорання, що рухаються в осьовому напрямку і які На кресленні представлений поздовжній певиходять на поверхню пальникового каменю 7, реріз запропонованого пальника спричиняють запалення суміші палива з повітрям, Пальник вміщує корпус 1 з тангенційним патстворюючи розімкнутий факел рубком для підводу повітря 2 СПІВВІСНО в корпусі Нижче приведені результати (див таблицю) встановлена спрямовуюча труба 3, навколо якої дослідження ефективності горіння рідкого палива виконана гвинтоподібна вставка 4 Усередині у плоскополум'яному пальнику при різних L і a спрямовуючої труби СПІВВІСНО розташована паливоподаюча труба 5, яка закінчується рідинною Таблиця Характеристики горіння для різних режимів a L Loni Зрив факелу і занос його в Паливний струмінь чіпляється топку, неефективне за пальниковий камінь горіння Погіршується розпил палива, неефективне горіння ** ** ** l_onT=0,69D ** ** ** l_onT=0,54D ** ** ** ** ** ** ** l_onT=0,38D ** l_onT=0,25D ** L o n T =0,14D ВІДОМІ форсунки не дозволяють досягти кута розкриття З таблиці видно, що максимальний позитивний ефект досягають при умові підтримки а в межах 110°-160°, а L у ВІДПОВІДНОСТІ з формулою L = sina[1-(a-100°)/100°]D, де a — кут розкриття паливного струменю, що знаходиться в межах110°-160°, D - діаметр тунеля пальникового каменю Запропонована конструкція пальника дозволяє розширити галузь використання плоскополум'яних пальників в печах непрямого радіаційноконвективного теплообміну упри використанні рідких палив 62412 ФІГ. Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
