Ручка-защіпка дверна

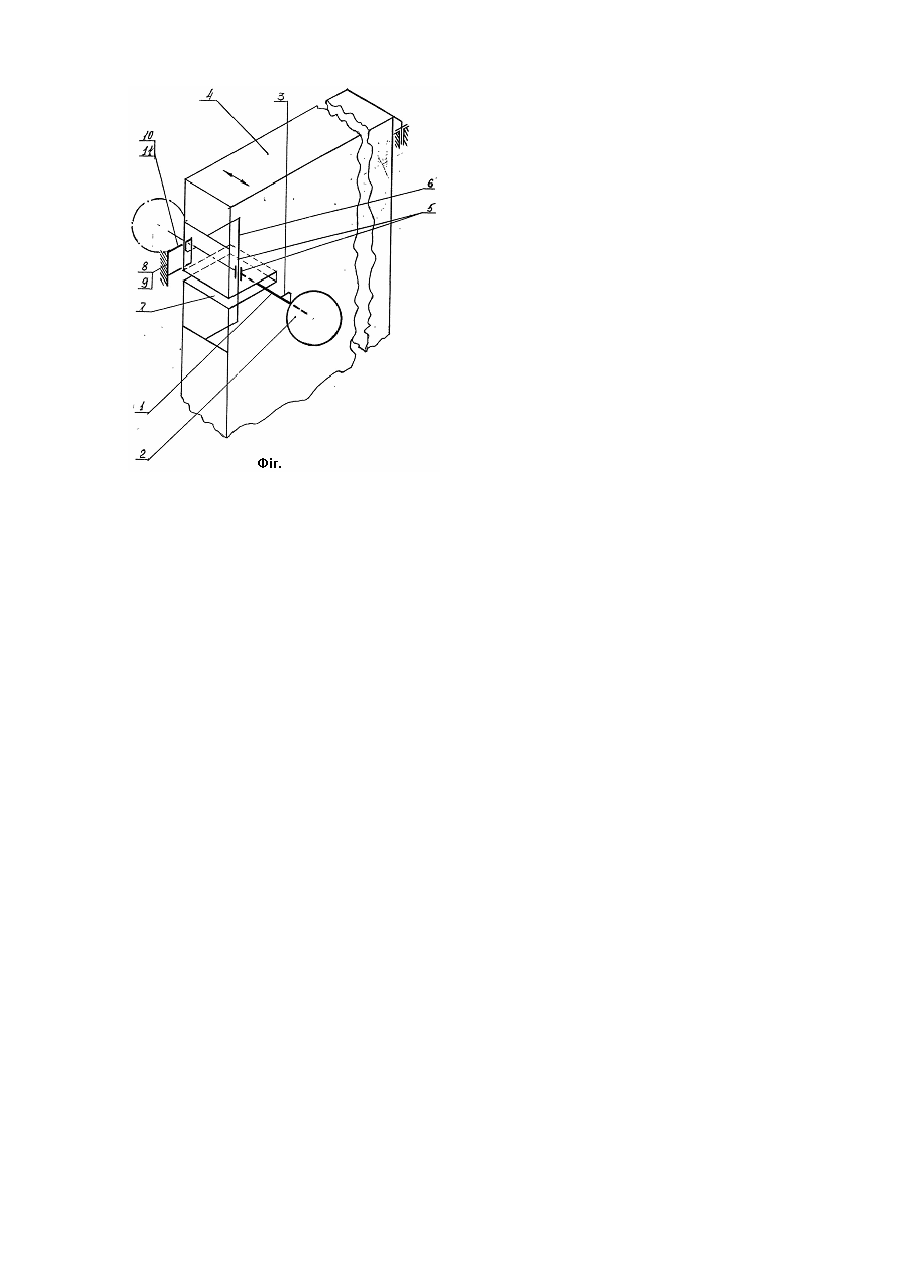

Ручка-защіпка дверна відноситься до будівництва, зокрема до пристроїв для управління, стопоріння із середини поворотних вкладних дверей особистих кабін. Загальновідомо, що полотно дверей особистих кабін, наприклад, кабін санвузлів, наділені двома, жорстко встановленими з обох сторін на полотні дверей, ручками різних конструкцій [Григорьев М.А. Материаловедение для маляров и плотников. Москва, «Высшая школа», 1985г., стр.136, рис.80]. Одна із ручок необхідна для того, щоб відкрити двері на себе, а друга - для того, щоб закрити двері за собою. Для стопоріння дверей в закритому положенні з однієї або з двох сторін на полотні дверей і на дверній рамі окремо закріплюються елементи стопорної фурнітури у ви гляді защіпок, закруток, засувок, крючків і т.д. [Бабаков П.Д. Конструирование мебельных изделий, Москва, «Высшая школа», 1984г.] з одностороннім управлінням. Самою простою ручкою являється ручка-кнопка (мал.80-д), до складу якої входить рукоятка, її ніжка і гвинт для жорсткого з'єднання з полотном дверей через круглий отвір. В комплект стопорної фурнітури (стр.134, мал.78) входить стопор і дверна накладка, встановлені відповідно на полотні дверей і на дверній рамі. Вадою названих стопорних пристроїв являється складність конструкції, трудомісткість їх виготовлення і монтажу. Недоліком дверей особистих кабін є зовсім малий коефіцієнт використання однієї із двох ручок, так як нею користується або тільки та особа, яка до того ж більше часу перебуває в кабіні, або при почерговому відвідуванні кабіни за призначенням. До того ж в статичному положенні дверей одна із ручок непотрібна на протязі значного часу. До недоліків треба віднести також і незручність при користуванні, так як для запирання необхідно ввести відокремлений запираючий елемент в зчеплення з відповідною опорою накладки дверної рами. Відомо защіпка дверна [а.с. 1244269, СССР] (прототип), що являє собою двоплечий важіль закріплений на полотні дверей за допомогою горизонтальної осі, при цьому, защіпка, яка призначена для вкладних прохідних дверей, що відкриваються назовні, наділена двома ручками, закріпленими на плечах важеля, при цьому внутрішнє плече важеля наділено елементом зчеплення з відповідним елементом накладки дверної рами, розташованої на рівні плеча важеля. Одним недоліком такої защіпки є те, що на дверях особистих кабін коефіцієнт використання ручок дуже низький, а другим - незручність при управлінні, так як при відкритті - закритті необхідно робити перехват рукою з зовнішньої ручки на внутрішню, часто через захват дверного полотна, на якому через деякий час з'являються сліди бруду. Суттєві ознаки і досягнутий при їх наявності результат приведено нижче по кожному пункту формули. Закріплення рукоятки ніжкою через обертову пару з вертикальною віссю, надання їй можливості переходить з зовнішньої сторони на внутрішню і навпаки, та наділення пристрою елементами зчеплення дверного полотна з дверною рамою дає можливість вилучити одну р учку управління, а також більш складні і незручні стопорячі пристрої, разом з наділенням більш зручного керування. Наділення ніжки і рами дверей зовнішніми елементами зчеплення дає можливість виключити вільний вихід полотна дверей із дверної рами при розміщенні ручки на зовнішній стороні полотна дверей. Фіксоване положення ручки значно зменшує число випадкових некерованих положень дверей. Підпружинена ручка веде до автоматичного стопоріння дверей не звертаючи на це уваги оператора. Введення до складу ручки-защіпки механізму циліндрового замка дає можливість відперти двері з зовнішньої сторони поворотом ключа, використавши його при цьому в якості зовнішньої ручки. На Фіг. показана кінематична схема ручки-защіпки на поворотних прохідних дверях з вкладним полотном. Ручка-защіпка (Фіг.) представляє собою одноплечий важіль 1 з ручкою 2 і з елементом зчеплення 3 в середній частині, при цьому важіль 1 закріплено на полотні 4 дверей через обертову пару 5, вісь 6 якої розміщена вертикально. Для забезпечення поворота важеля 1 навколо осі 6 в полотні 4 дверей зроблено відкритий паз 7, а для запирання дверей після притискання полотна 4 дверей до дверної рами 8 на її стійці 9, на рівні розташування важеля 1, закріплена накладка 10 дверної рами 8 з відповідним елементом зчеплення 11. Ручка-защіпка працює наступним чином. При відкриванні, наприклад, зовнішніх дверей оператор рукою береться за ручку 2, тягне полотно 4 на себе і, після утворення отвору в дверях, достатнього для проходу, заходить в середину і не відпускає при цьому ручку 2, а одночасно з відкриттям дверей переводить її з зовнішньої сторони на внутрішню і зачиняє з її допомогою двері. В тому разі, коли оператору захочеться застопорити полотно 4 дверей зсередини (для зовнішнього оператора це буде запертим становищем дверей), він повинен, після повного входження полотна 4 дверей в раму 8, злегка повернути важіль 1 через ручку 2 до стойки 9 рами 8 до входження в зчеплення елементів запирання 3 і 11. Для розстопоріння і виходу із приміщення оператор повинен зробити ті ж операції в протилежній послідовності. Крім значного спрощення пристрою, відсутність на зовнішній стороні ручки переконливо інформує інші особи ще на підході про навмисно заперті двері.
