Спосіб управління системою подачі рідкого палива на спалювання

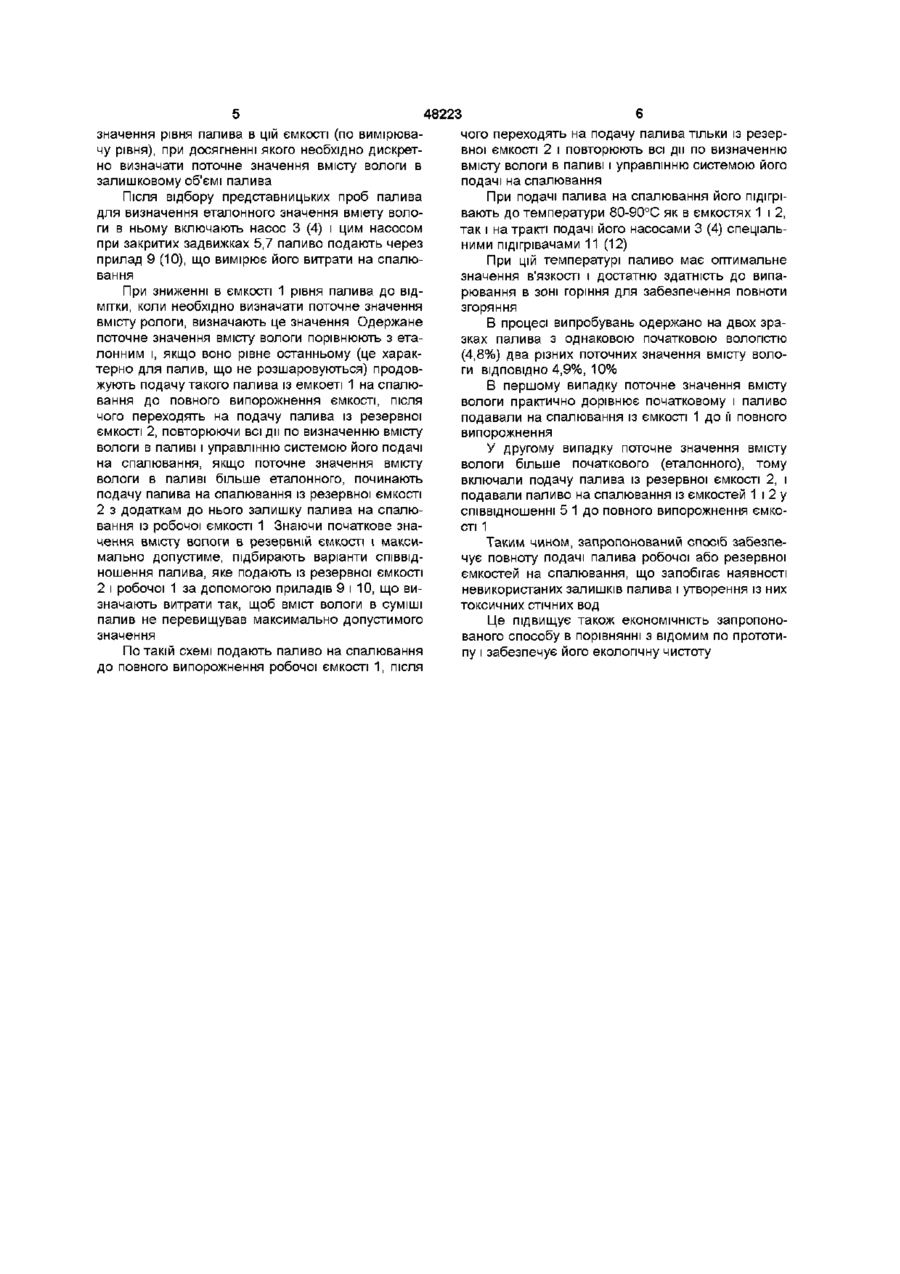

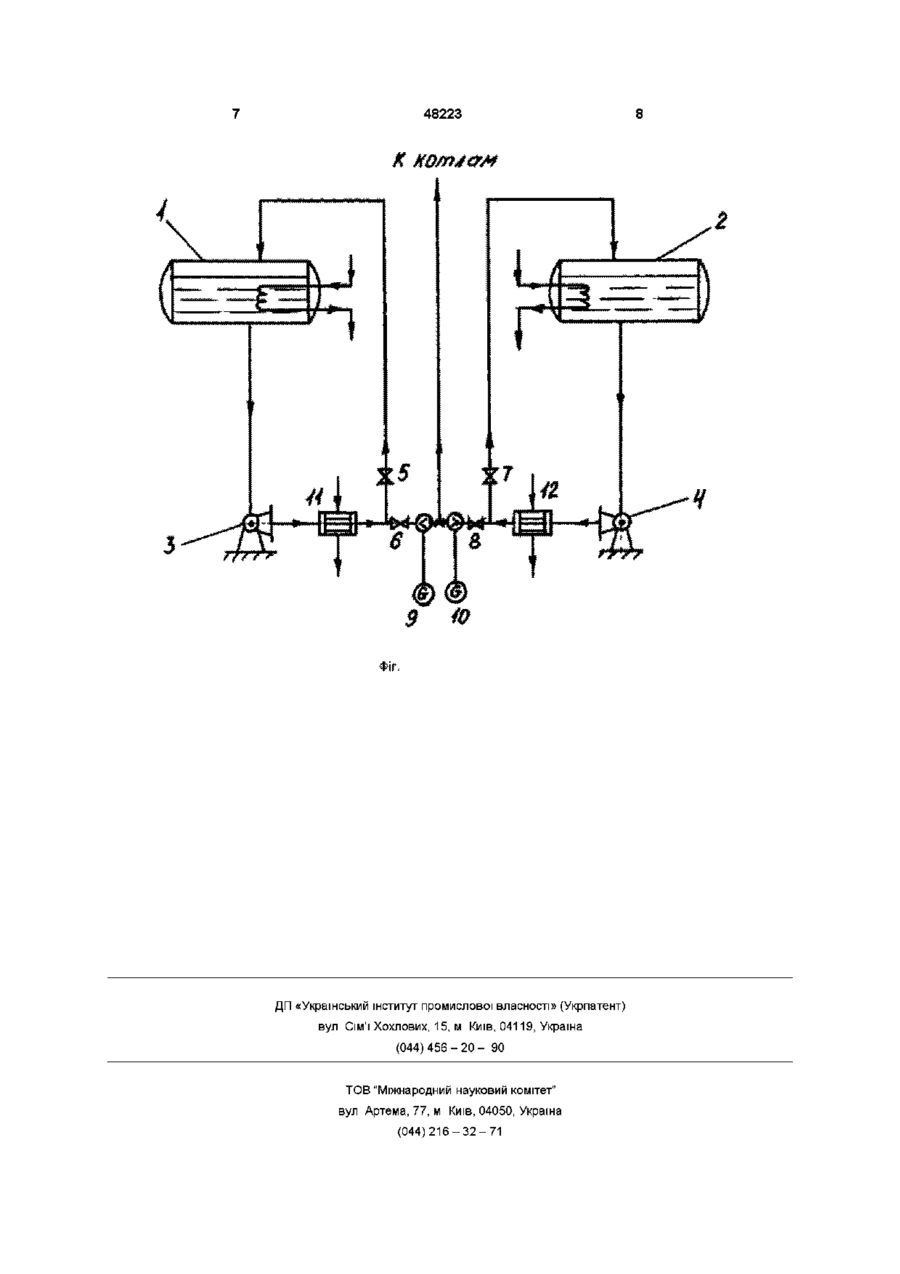

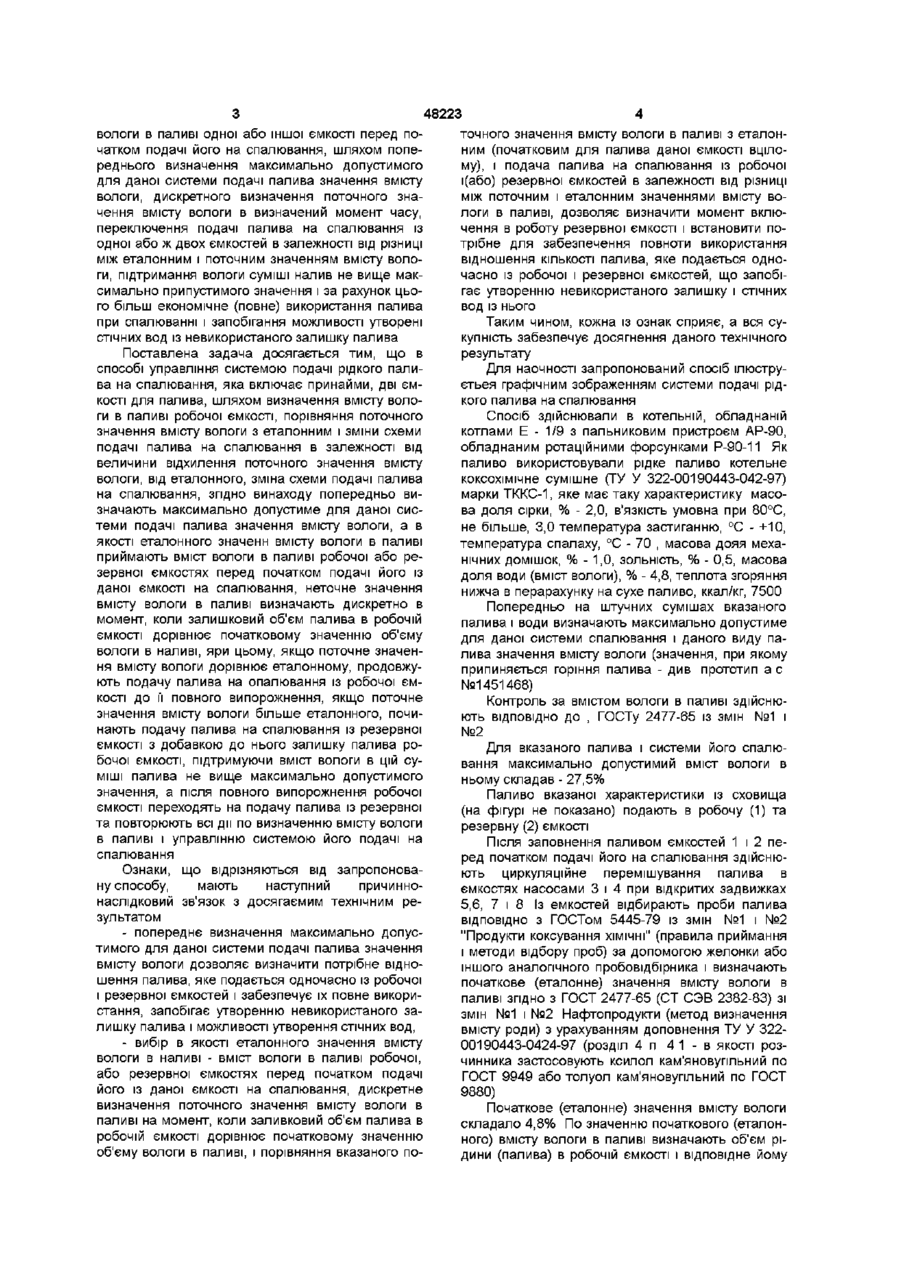

Спосіб управління системою подачі рідкого палива на спалювання, яка включає принаймні дві ємкості для палива, шляхом визначення вмісту вологи в паливі робочої ємкості з порівнянням поточного вмісту вологи з еталонним і зміни схеми подачі палива на спалювання в залежності від величини відхилення поточного значення вмісту вологи від еталонного, який відрізняється тим, що попередньо визначають максимально допус тиме для даної системи подачі палива значення вмісту вологи, а як еталонне значення вмісту вологи в паливі приймають вміст вологи в паливі робочої або резервної ємкостей перед початком подачі його із даної ємкості на спалювання, поточне значення вмісту вологи в паливі визначають дискретно в момент, коли залишковий об'єм палива в робочій ємкості рівний початковому значенню об'єму вологи в паливі, при цьому, якщо поточне значення вмісту вологи рівне еталонному, продовжують подачу палива на спалювання із робочої ємкості до її повного випорожнення, якщо поточне значення вмісту вологи більше еталонного, починають подачу палива на спалювання із резервної ємкості з добавкою до нього залишку палива робочої ємкості, підтримуючи вміст вологи в цій суміші палива не вище максимально допустимого значення, а після повного випорожнення робочої ємкості переходять на подачу палива із резервної і повторюють всі дії по визначенню вмісту вологи в паливі і управлінню системою його подачі на спалювання Винахід відноситься до енергетики і може бути використаний в системах паливопостачання при спалюванні будь-якого рідкого палива в різних паливоспалювальних пристроях Відомий спосіб управління системою подачі рідкого палива на спалювання, в якому регулювання подачі рідкого палива (тиску) проводиться за допомогою регулюючого клапану з імпульсом по навантаженню або тиску пару в котлах (М А Волков, В А Волков Експлуатація газифікованих котелень М Стройиздат, 1990, с 73-75) Недоліком цього способу є відсутність контролю за таким важливим параметром палива як вміст вологи Тому цей спосіб не прийнятний для управління системою подачі на спалювання рідких обводнених палив, водоналивних емульсій, разом з тим на практиці такі види палива знаходять широке використання і розробка способу управління системою їх подачі на спалювання цілком актуальна Найбільш близьким по технічній суті і досягаемому ефекту до запропонованого винаходу є спосіб управління системою подачі рідкого палива на спалювання, яка включає дві ємкості для палива (робочу та резервну), шляхом безперервного визначення вмісту вологи в паливі, яке подається із робочої та резервної ємкостей, порівняння поточного значення вмісту вологи з еталонним і при відхиленні поточного значення від еталонного більше максимально прийнятного значення вологи в паливі, припинення подачі палива із робочої ємкості і перехід на подачу палива із резервної ємкості, тобто зміна схеми подачі палива на спалювання Відомий спосіб наведено в а с СРСР №1451468, МКВ4 F 23 N 1/00 опублікованому в БВ №2 15 01 1989р Недоліком відомого способу є неекономічність витрат палива на спалювання за рахунок наявності залишку перезволоженого палива в тій чи ІНШІЙ ємкостях і можливе утворення з цих залишків стічних вод, особливо при спалюванні рідких палив, які швидко розшаровуються Задачею цього винаходу є удосконалення відомого способу управління системою подачі рідкого палива на спалювання шляхом вибору в якості еталонного значення наявності вологи « вміст О СО сч сч 00 З 48223 вологи в паливі одної або іншої ємкості перед поточного значення вмісту вологи в паливі з еталончатком подачі його на спалювання, шляхом попеним (початковим для палива даної ємкості вцілореднього визначення максимально допустимого му), і подача палива на спалювання із робочої для даної системи подачі палива значення вмісту і(або) резервної ємкостей в залежності від різниці вологи, дискретного визначення поточного знаміж поточним і еталонним значеннями вмісту вочення вмісту вологи в визначений момент часу, логи в паливі, дозволяє визначити момент вклюпереключення подачі палива на спалювання із чення в роботу резервної ємкості і встановити поодної або ж двох ємкостей в залежності від різниці трібне для забезпечення повноти використання між еталонним і поточним значенням вмісту воловідношення КІЛЬКОСТІ палива, яке подається одноги, підтримання вологи суміші налив не вище макчасно із робочої і резервної ємкостей, що запобісимально припустимого значення і за рахунок цьогає утворенню невикористаного залишку і стічних го більш економічне (повне) використання палива ВОД ІЗ НЬОГО при спалюванні і запобігання можливості утворені Таким чином, кожна із ознак сприяє, а вся сустічних вод із невикористаного залишку палива купність забезпечує досягнення даного технічного результату Поставлена задача досягається тим, що в способі управління системою подачі рідкого палиДля наочності запропонований спосіб ілюструва на спалювання, яка включає принайми, дві ємєтьея графічним зображенням системи подачі рідкості для палива, шляхом визначення вмісту волокого палива на спалювання ги в паливі робочої ємкості, порівняння поточного Спосіб здійснювали в котельній, обладнаній значення вмісту вологи з еталонним і зміни схеми котлами Е - 1/9 з пальниковим пристроєм АР-90, подачі палива на спалювання в залежності від обладнаним ротаційними форсунками Р-90-11 Як величини відхилення поточного значення вмісту паливо використовували рідке паливо котельне вологи, від еталонного, зміна схеми подачі палива коксохімічне сумішне (ТУ У 322-00190443-042-97) на спалювання, згідно винаходу попередньо вимарки ТККС-1, яке має таку характеристику масозначають максимально допустиме для даної сисва доля сірки, % - 2,0, в'язкість умовна при 80°С, теми подачі палива значення вмісту вологи, а в не більше, 3,0 температура застиганню, °С - +10, якості еталонного значенн вмісту вологи в паливі температура спалаху, °С - 70 , масова дояя мехаприймають вміст вологи в паливі робочої або ренічних домішок, % - 1,0, зольність, % - 0,5, масова зервної ємкостях перед початком подачі його із доля води (вміст ВОЛОГИ), % - 4,8, теплота згоряння даної ємкості на спалювання, неточне значення нижча в перерахунку на сухе паливо, ккал/кг, 7500 вмісту вологи в паливі визначають дискретно в Попередньо на штучних сумішах вказаного момент, коли залишковий об'єм палива в робочій палива і води визначають максимально допустиме ємкості дорівнює початковому значенню об'єму для даної системи спалювання і даного виду павологи в наливі, яри цьому, якщо поточне значенлива значення вмісту вологи (значення, при якому ня вмісту вологи дорівнює еталонному, продовжуприпиняється горіння палива - див прототип а с ють подачу палива на опалювання із робочої єм№1451468) кості до її повного випорожнення, якщо поточне Контроль за вмістом вологи в паливі здійснюзначення вмісту вологи більше еталонного, почиють ВІДПОВІДНО до , ГОСТу 2477-65 із змін №1 і нають подачу палива на спалювання із резервної №2 ємкості з добавкою до нього залишку палива роДля вказаного палива і системи його спалюбочої ємкості, підтримуючи вміст вологи в цій сування максимально допустимий вміст вологи в міші палива не вище максимально допустимого ньому складав - 27,5% значення, а після повного випорожнення робочої Паливо вказаної характеристики із сховища ємкості переходять на подачу палива із резервної (на фігурі не показано) подають в робочу (1) та та повторюють всі дії по визначенню вмісту вологи резервну (2) ємкості в паливі і управлінню системою його подачі на спалювання Після заповнення паливом ємкостей 1 і 2 перед початком подачі його на спалювання здійснюОзнаки, що відрізняються від запропоновають циркуляційне перемішування палива в мають наступний причиннону способу, ємкостях насосами 3 і 4 при відкритих задвижках наслідковий зв'язок з досягаємим технічним ре5,6, 7 і 8 Із ємкостей відбирають проби палива зультатом ВІДПОВІДНО з ГОСТом 5445-79 із змін №1 і №2 - попереднє визначення максимально допус"Продукти коксування ХІМІЧНІ" (правила приймання тимого для даної системи подачі палива значення і методи відбору проб) за допомогою желонки або вмісту вологи дозволяє визначити потрібне відноіншого аналогічного пробовідбірника і визначають шення палива, яке подається одночасно із робочої початкове (еталонне) значення вмісту вологи в і резервної ємкостей і забезпечує їх повне викорипаливі згідно з ГОСТ 2477-65 (СТ СЭВ 2382-83) зі стання, запобігає утворенню невикористаного зазмін №1 і №2 Нафтопродукти (метод визначення лишку палива і можливості утворення стічних вод, вмісту роди) з урахуванням доповнення ТУ У 32200190443-0424-97 (розділ 4 п 4 1 - в якості роз- вибір в якості еталонного значення вмісту чинника застосовують ксилол кам'яновугільний по вологи в наливі - вміст вологи в паливі робочої, ГОСТ 9949 або толуол кам'яновугільний по ГОСТ або резервної ємкостях перед початком подачі 9880) його із даної ємкості на спалювання, дискретне визначення поточного значення вмісту вологи в Початкове (еталонне) значення вмісту вологи паливі на момент, коли заливковий об'єм палива в складало 4,8% По значенню початкового (еталонробочій ємкості дорівнює початковому значенню ного) вмісту вологи в паливі визначають об'єм ріоб'єму вологи в паливі, і порівняння вказаного подини (палива) в робочій ємкості і відповідне йому 5 48223 значення рівня палива в цій ємкості (по вимірювачу рівня), при досягненні якого необхідно дискретно визначати поточне значення вмісту вологи в залишковому об'ємі палива Після відбору представницьких проб палива для визначення еталонного значення вміету вологи в ньому включають насос 3 (4) і цим насосом при закритих задвижках 5,7 паливо подають через прилад 9 (10), що вимірює його витрати на спалювання При зниженні в ємкості 1 рівня палива до ВІДМІТКИ, коли необхідно визначати поточне значення вмісту рологи, визначають це значення Одержане поточне значення вмісту вологи порівнюють з еталонним і, якщо воно рівне останньому (це характерно для палив, що не розшаровуються) продовжують подачу такого палива із емкоеті 1 на спалювання до повного випорожнення ємкості, після чого переходять на подачу палива із резервної ємкості 2, повторюючи всі дії по визначенню вмісту вологи в паливі і управлінню системою його подачі на спалювання, якщо поточне значення вмісту вологи в паливі більше еталонного, починають подачу палива на спалювання із резервної ємкості 2 з додаткам до нього залишку палива на спалювання із робочої ємкості 1 Знаючи початкове значення вмісту вологи в резервній ємкості і максимально допустиме, підбирають варіанти співвідношення палива, яке подають із резервної ємкості 2 і робочої 1 за допомогою приладів 9 і 10, що визначають витрати так, щоб вміст вологи в суміші палив не перевищував максимально допустимого значення По такій схемі подають паливо на спалювання до повного випорожнення робочої ємкості 1, після чого переходять на подачу палива тільки із резервної ємкості 2 і повторюють всі дії по визначенню вмісту вологи в паливі і управлінню системою його подачі на спалювання При подачі палива на спалювання його підігрівають до температури 80-90°С як в ємкостях 1 і 2, так і на тракті подачі його насосами 3 (4) спеціальними підігрівачами 11 (12) При цій температурі паливо має оптимальне значення в'язкості І достатню здатність до випарювання в зоні горіння для забезпечення повноти згоряння В процесі випробувань одержано на двох зразках палива з однаковою початковою вологістю (4,8%) два різних поточних значення вмісту вологи ВІДПОВІДНО 4,9%, 10% В першому випадку поточне значення вмісту вологи практично дорівнює початковому і паливо подавали на спалювання із ємкості 1 до її повного випорожнення У другому випадку поточне значення вмісту вологи більше початкового (еталонного), тому включали подачу палива із резервної ємкості 2, і подавали паливо на спалювання із ємкостей 1 і 2 у співвідношенні 5 1 до повного випорожнення ємкості 1 Таким чином, запропонований спосіб забезпечує повноту подачі палива робочої або резервної ємкостей на спалювання, що запобігає наявності невикористаних залишків палива і утворення із них токсичних стічних вод Це підвищує також економічність запропонованого способу в порівнянні з відомим по прототипу і забезпечує його екологічну чистоту 48223 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
