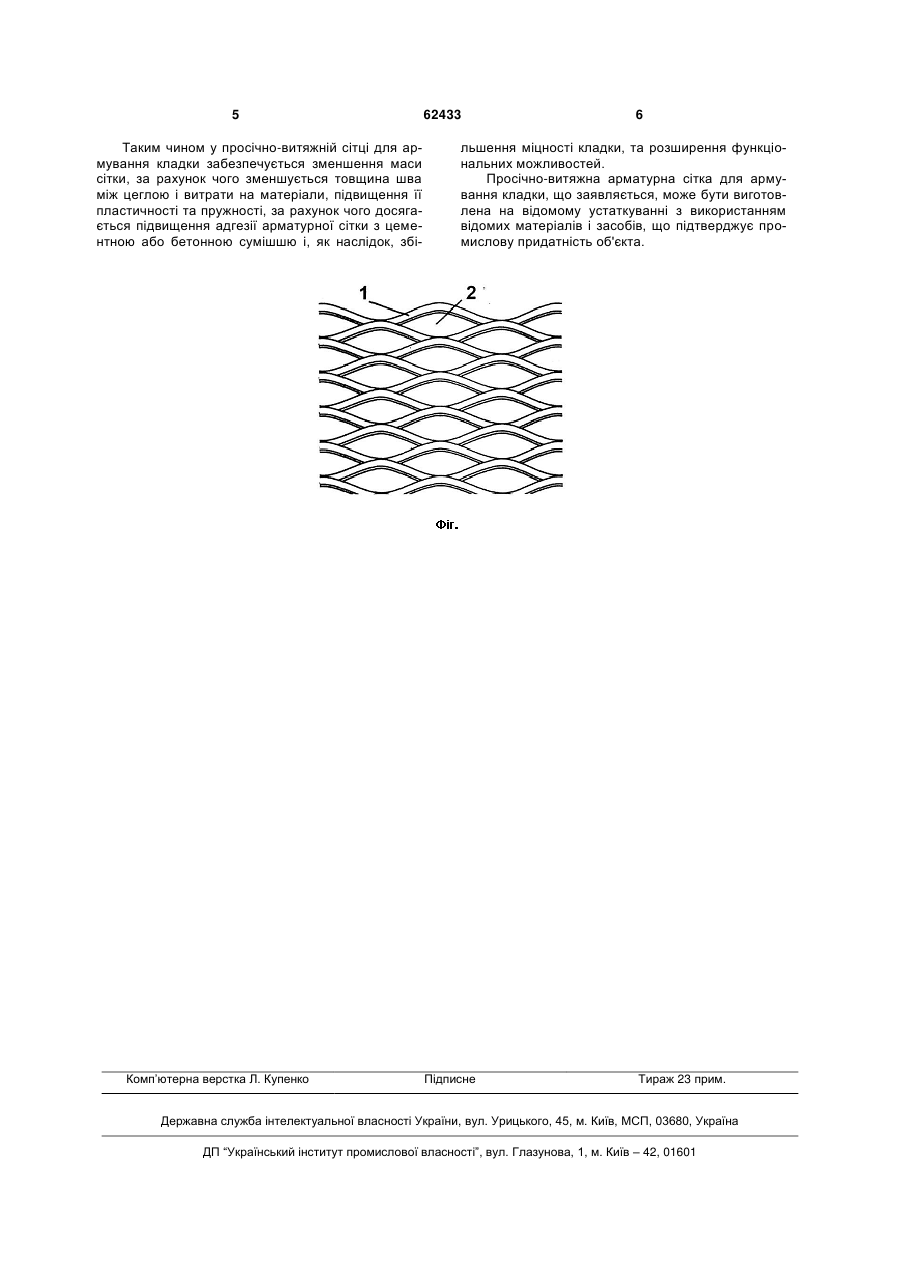

Просічно-витяжна сітка для армування кладки

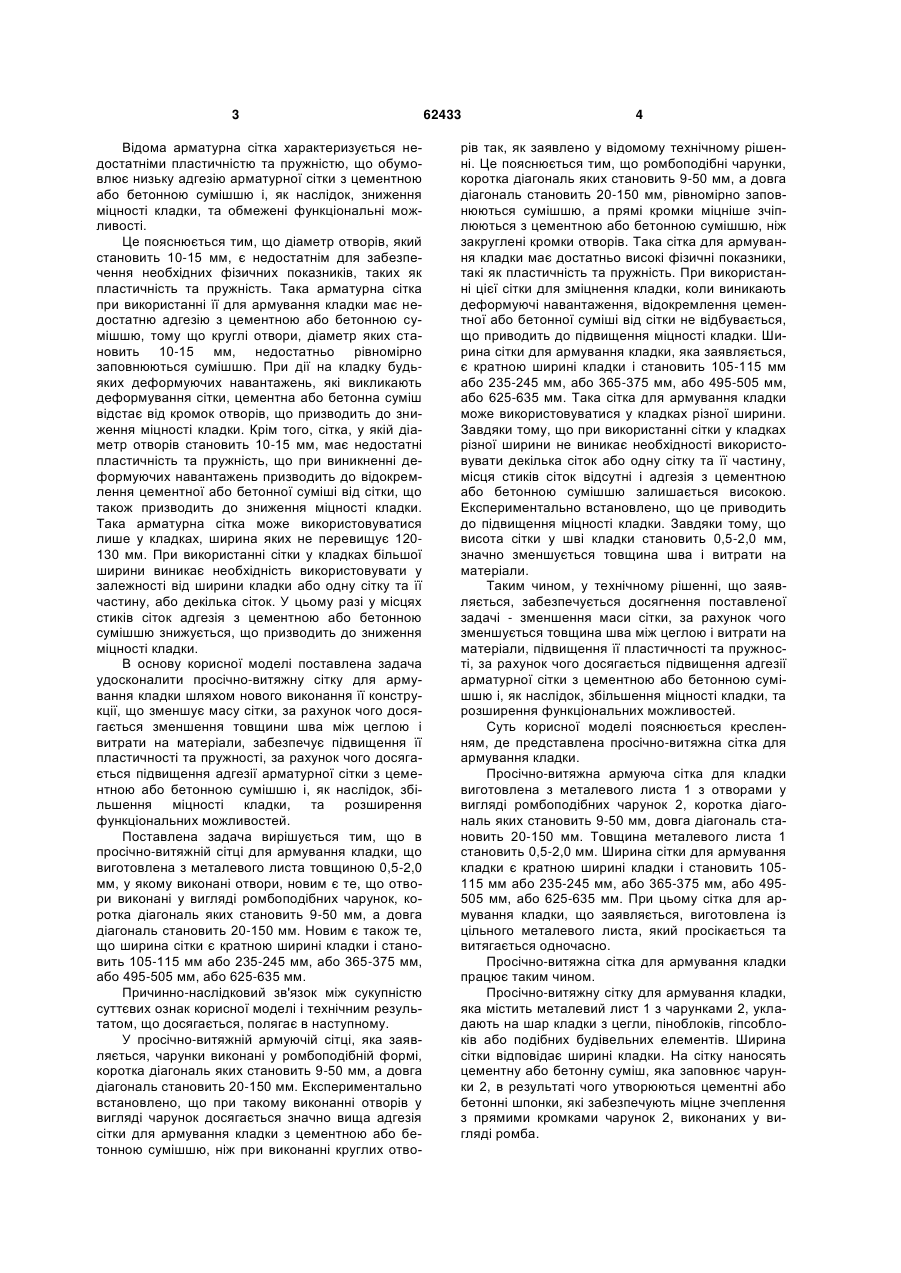

1. Просічно-витяжна сітка для армування кладки, що виготовлена з металевого листа товщиною 0,5-2,0 мм, у якому виконані отвори, яка від 3 Відома арматурна сітка характеризується недостатніми пластичністю та пружністю, що обумовлює низьку адгезію арматурної сітки з цементною або бетонною сумішшю і, як наслідок, зниження міцності кладки, та обмежені функціональні можливості. Це пояснюється тим, що діаметр отворів, який становить 10-15 мм, є недостатнім для забезпечення необхідних фізичних показників, таких як пластичність та пружність. Така арматурна сітка при використанні її для армування кладки має недостатню адгезію з цементною або бетонною сумішшю, тому що круглі отвори, діаметр яких становить 10-15 мм, недостатньо рівномірно заповнюються сумішшю. При дії на кладку будьяких деформуючих навантажень, які викликають деформування сітки, цементна або бетонна суміш відстає від кромок отворів, що призводить до зниження міцності кладки. Крім того, сітка, у якій діаметр отворів становить 10-15 мм, має недостатні пластичність та пружність, що при виникненні деформуючих навантажень призводить до відокремлення цементної або бетонної суміші від сітки, що також призводить до зниження міцності кладки. Така арматурна сітка може використовуватися лише у кладках, ширина яких не перевищує 120130 мм. При використанні сітки у кладках більшої ширини виникає необхідність використовувати у залежності від ширини кладки або одну сітку та її частину, або декілька сіток. У цьому разі у місцях стиків сіток адгезія з цементною або бетонною сумішшю знижується, що призводить до зниження міцності кладки. В основу корисної моделі поставлена задача удосконалити просічно-витяжну сітку для армування кладки шляхом нового виконання її конструкції, що зменшує масу сітки, за рахунок чого досягається зменшення товщини шва між цеглою і витрати на матеріали, забезпечує підвищення її пластичності та пружності, за рахунок чого досягається підвищення адгезії арматурної сітки з цементною або бетонною сумішшю і, як наслідок, збільшення міцності кладки, та розширення функціональних можливостей. Поставлена задача вирішується тим, що в просічно-витяжній сітці для армування кладки, що виготовлена з металевого листа товщиною 0,5-2,0 мм, у якому виконані отвори, новим є те, що отвори виконані у вигляді ромбоподібних чарунок, коротка діагональ яких становить 9-50 мм, а довга діагональ становить 20-150 мм. Новим є також те, що ширина сітки є кратною ширині кладки і становить 105-115 мм або 235-245 мм, або 365-375 мм, або 495-505 мм, або 625-635 мм. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, полягає в наступному. У просічно-витяжній армуючій сітці, яка заявляється, чарунки виконані у ромбоподібній формі, коротка діагональ яких становить 9-50 мм, а довга діагональ становить 20-150 мм. Експериментально встановлено, що при такому виконанні отворів у вигляді чарунок досягається значно вища адгезія сітки для армування кладки з цементною або бетонною сумішшю, ніж при виконанні круглих отво 62433 4 рів так, як заявлено у відомому технічному рішенні. Це пояснюється тим, що ромбоподібні чарунки, коротка діагональ яких становить 9-50 мм, а довга діагональ становить 20-150 мм, рівномірно заповнюються сумішшю, а прямі кромки міцніше зчіплюються з цементною або бетонною сумішшю, ніж закруглені кромки отворів. Така сітка для армування кладки має достатньо високі фізичні показники, такі як пластичність та пружність. При використанні цієї сітки для зміцнення кладки, коли виникають деформуючі навантаження, відокремлення цементної або бетонної суміші від сітки не відбувається, що приводить до підвищення міцності кладки. Ширина сітки для армування кладки, яка заявляється, є кратною ширині кладки і становить 105-115 мм або 235-245 мм, або 365-375 мм, або 495-505 мм, або 625-635 мм. Така сітка для армування кладки може використовуватися у кладках різної ширини. Завдяки тому, що при використанні сітки у кладках різної ширини не виникає необхідності використовувати декілька сіток або одну сітку та її частину, місця стиків сіток відсутні і адгезія з цементною або бетонною сумішшю залишається високою. Експериментально встановлено, що це приводить до підвищення міцності кладки. Завдяки тому, що висота сітки у шві кладки становить 0,5-2,0 мм, значно зменшується товщина шва і витрати на матеріали. Таким чином, у технічному рішенні, що заявляється, забезпечується досягнення поставленої задачі - зменшення маси сітки, за рахунок чого зменшується товщина шва між цеглою і витрати на матеріали, підвищення її пластичності та пружності, за рахунок чого досягається підвищення адгезії арматурної сітки з цементною або бетонною сумішшю і, як наслідок, збільшення міцності кладки, та розширення функціональних можливостей. Суть корисної моделі пояснюється кресленням, де представлена просічно-витяжна сітка для армування кладки. Просічно-витяжна армуюча сітка для кладки виготовлена з металевого листа 1 з отворами у вигляді ромбоподібних чарунок 2, коротка діагональ яких становить 9-50 мм, довга діагональ становить 20-150 мм. Товщина металевого листа 1 становить 0,5-2,0 мм. Ширина сітки для армування кладки є кратною ширині кладки і становить 105115 мм або 235-245 мм, або 365-375 мм, або 495505 мм, або 625-635 мм. При цьому сітка для армування кладки, що заявляється, виготовлена із цільного металевого листа, який просікається та витягається одночасно. Просічно-витяжна сітка для армування кладки працює таким чином. Просічно-витяжну сітку для армування кладки, яка містить металевий лист 1 з чарунками 2, укладають на шар кладки з цегли, піноблоків, гіпсоблоків або подібних будівельних елементів. Ширина сітки відповідає ширині кладки. На сітку наносять цементну або бетонну суміш, яка заповнює чарунки 2, в результаті чого утворюються цементні або бетонні шпонки, які забезпечують міцне зчеплення з прямими кромками чарунок 2, виконаних у вигляді ромба. 5 Таким чином у просічно-витяжній сітці для армування кладки забезпечується зменшення маси сітки, за рахунок чого зменшується товщина шва між цеглою і витрати на матеріали, підвищення її пластичності та пружності, за рахунок чого досягається підвищення адгезії арматурної сітки з цементною або бетонною сумішшю і, як наслідок, збі Комп’ютерна верстка Л. Купенко 62433 6 льшення міцності кладки, та розширення функціональних можливостей. Просічно-витяжна арматурна сітка для армування кладки, що заявляється, може бути виготовлена на відомому устаткуванні з використанням відомих матеріалів і засобів, що підтверджує промислову придатність об'єкта. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
