Формула / Реферат

1. Сітка для армування кладки, яка містить поздовжні та поперечні стрижні, що розташовані під прямим кутом та нерухомо зв'язані між собою, яка відрізняється тим, що поперечні стрижні арматури виконані з діаметром меншим, ніж у поздовжніх стрижнів арматури, та розташовані з більшим кроком, ніж поздовжні стрижні.

2. Сітка за п. 1, яка відрізняється тим, що для виготовлення стрижнів використано дріт ВР-1, при цьому для поздовжніх стрижнів - діаметром З-6 мм, а для поперечних - діаметром 2,5-3 мм.

3. Сітка за пп. 1, 2, яка відрізняється тим, що крок між поздовжніми стрижнями вибрано з інтервалу 30-100 мм, а між поперечними - з інтервалу 100-300 мм.

Текст

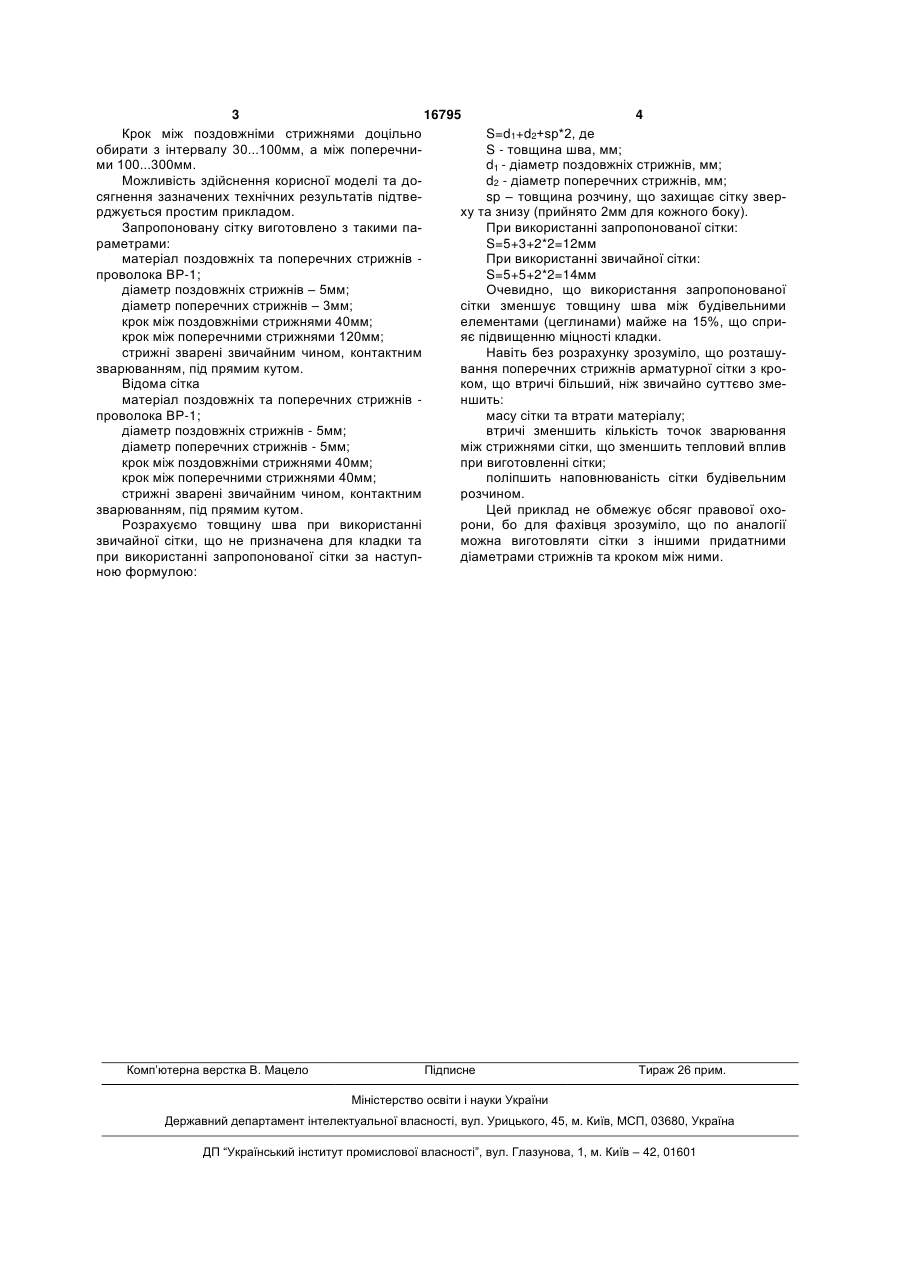

1. Сітка для армування кладки, яка містить поздовжні та поперечні стрижні, що розташовані під прямим кутом та нерухомо зв'язані між собою, яка відрізняється тим, що поперечні стрижні арматури виконані з діаметром меншим, ніж у поздо 3 16795 4 Крок між поздовжніми стрижнями доцільно S=d1+d2+sp*2, де обирати з інтервалу 30...100мм, а між поперечниS - товщина шва, мм; ми 100...300мм. d1 - діаметр поздовжніх стрижнів, мм; Можливість здійснення корисної моделі та доd2 - діаметр поперечних стрижнів, мм; сягнення зазначених технічних результатів підтвеsp – товщина розчину, що захищає сітку зверрджується простим прикладом. ху та знизу (прийнято 2мм для кожного боку). Запропоновану сітку виготовлено з такими паПри використанні запропонованої сітки: раметрами: S=5+3+2*2=12мм матеріал поздовжніх та поперечних стрижнів При використанні звичайної сітки: проволока ВР-1; S=5+5+2*2=14мм діаметр поздовжніх стрижнів – 5мм; Очевидно, що використання запропонованої діаметр поперечних стрижнів – 3мм; сітки зменшує товщину шва між будівельними крок між поздовжніми стрижнями 40мм; елементами (цеглинами) майже на 15%, що сприкрок між поперечними стрижнями 120мм; яє підвищенню міцності кладки. стрижні зварені звичайним чином, контактним Навіть без розрахунку зрозуміло, що розташузварюванням, під прямим кутом. вання поперечних стрижнів арматурної сітки з кроВідома сітка ком, що втричі більший, ніж звичайно суттєво змематеріал поздовжніх та поперечних стрижнів ншить: проволока ВР-1; масу сітки та втрати матеріалу; діаметр поздовжніх стрижнів - 5мм; втричі зменшить кількість точок зварювання діаметр поперечних стрижнів - 5мм; між стрижнями сітки, що зменшить тепловий вплив крок між поздовжніми стрижнями 40мм; при виготовленні сітки; крок між поперечними стрижнями 40мм; поліпшить наповнюваність сітки будівельним стрижні зварені звичайним чином, контактним розчином. зварюванням, під прямим кутом. Цей приклад не обмежує обсяг правової охоРозрахуємо товщину шва при використанні рони, бо для фахівця зрозуміло, що по аналогії звичайної сітки, що не призначена для кладки та можна виготовляти сітки з іншими придатними при використанні запропонованої сітки за наступдіаметрами стрижнів та кроком між ними. ною формулою: Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Net for laying reinforcement

Назва патенту російською

Сетка для армирования кладки

МПК / Мітки

МПК: E04C 5/01

Мітки: сітка, армування, кладки
