Запобіжний клапан

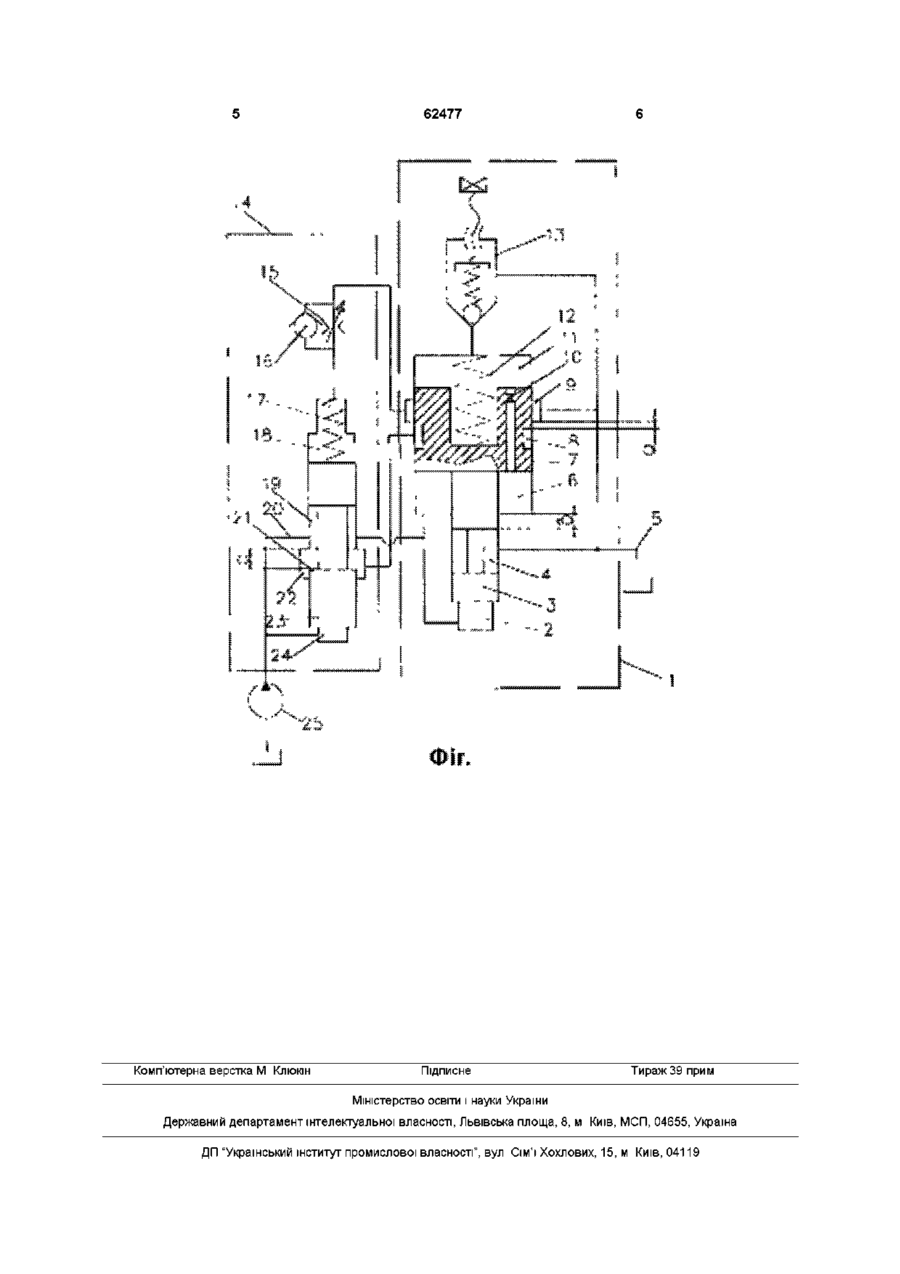

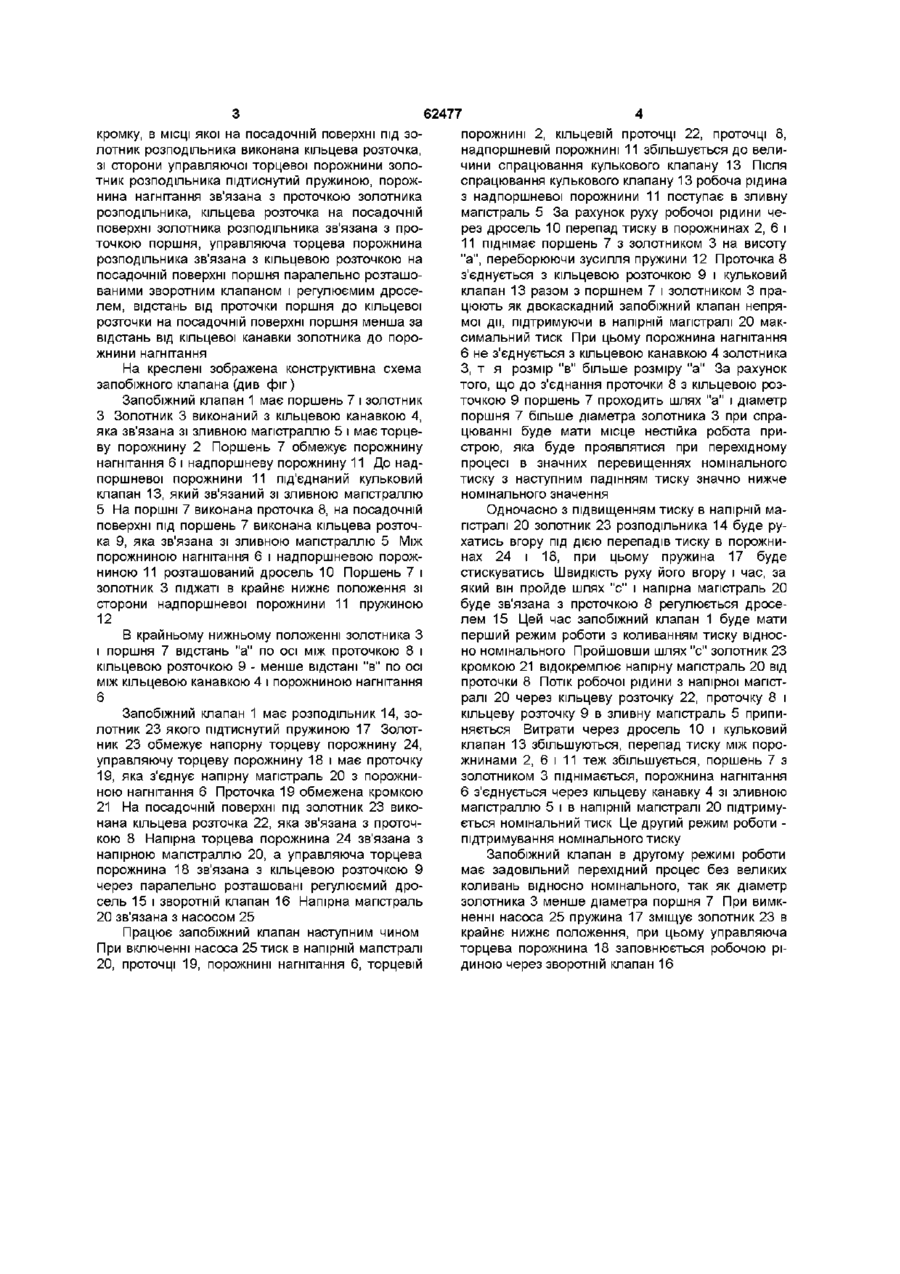

Запобіжний клапан, який містить поршень і золотник, кульковий клапан, порожнину нагнітання, зливну магістраль, проточку поршня, кільцеву канавку золотника, кільцеву розточку на посадочній поверхні поршня, зв'язану зі зливною магістраллю, поршень обмежує порожнину нагнітання і надпоршневу порожнину, які зв'язані між собою дроселем, який відрізняється тим, що він має розподільник, золотник якого має проточку, напірну торцеву порожнину і управляючу торцеву поро жнину, проточка золотника розподільника має кромку, в МІСЦІ якої на посадочній поверхні під золотник розподільника виконана кільцева розточка, зі сторони управляючої торцевої порожнини золотник розподільника підтиснутий пружиною, порожнина нагнітання зв'язана з проточкою золотника розподільника, кільцева розточка на посадочній поверхні золотника розподільника зв'язана з проточкою поршня, управляюча торцева порожнина розподільника зв'язана з кільцевою розточкою на посадочній поверхні поршня паралельно розташованими зворотним клапаном і регульованим дроселем, відстань від проточки поршня до кільцевої розточки на посадочній поверхні поршня менша за відстань від кільцевої канавки золотника до порожнини нагнітання Винахід належить до гідравлічних пристроїв, які використовуються в гідросистемах випробувальних стендів для обмеження максимального тиску Відомий запобіжно-переливний клапан, який містить розміщений в корпусі розділяючий порожнини нагнітання і зливу запірний орган, зв'язаний з поршнем, керуюча порожнина над яким зв'язана з порожниною нагнітання гідравлічним дроселем і зі зливною порожниною двома паралельними гідравлічними ЛІНІЯМИ, в одній з яких установлений керуючий запобіжний клапан, а в другій розподільник, в клапані виконаний змінний по величині переміщення запірного органа додатковий пдродросель, з'єднаний з порожниною нагнітання, а клапан має додаткову пдролінію, з'єднуючу через розподільник керуючу порожнину і додатковий пдродросель (а с 1239439 МПК F16K17/10) ня, зливну магістраль, проточку поршня, кільцеву канавку золотника, кільцеву розточку на посадочній поверхні поршня, зв'язану зі зливною магістраллю, поршень обмежує порожнину нагнітання і надпоршневу порожнину, які зв'язані між собою дроселем (а с 185650 МПК F16K17/10) Недоліком гідравлічного клапана зі скидом тиску є те, що неможливо отримати обмеження максимального тиску при спрацюванні по заданій циклограмі навантаження В основу винаходу поставлена задача створення запобіжного клапана, в якому за рахунок введення нових елементів та нових зв'язків досягається можливість отримати обмеження тиску при спрацюванні по заданій циклограмі навантаження Поставлена задача вирішується тим, що запобіжний клапан, який містить поршень і золотника, кульковий клапан, порожнину нагнітання, зливну магістраль, проточку поршня, кільцеву канавку золотника, кільцеву розточку на посадочній поверхні поршня, зв'язану зі зливною магістраллю, поршень обмежує порожнину нагнітання і надпоршневу порожнину, які зв'язані між собою дроселем, має розподільник, золотник якого має проточку, напірну торцеву порожнину і управляючу торцеву порожнину, проточка золотника розподільника має Недоліком запобіжно-переливного клапана є те, що неможливо отримати обмеження максимального тиску при спрацюванні по заданій циклограмі навантаження Найбільш близьким до заявляемого об'єкта по конструктивним характеристикам є гідравлічний клапан зі скидом тиску, який містить поршень і золотник, кульковий клапан, порожнину нагнітан (О 62477 порожнині 2, кільцевій проточці 22, проточці 8, кромку, в МІСЦІ якої на посадочній поверхні під зонадпоршневій порожнині 11 збільшується до велилотник розподільника виконана кільцева розточка, чини спрацювання кулькового клапану 13 Після зі сторони управляючої торцевої порожнини золоспрацювання кулькового клапану 13 робоча рідина тник розподільника підтиснутий пружиною, порожз надпоршневої порожнини 11 поступає в зливну нина нагнітання зв'язана з проточкою золотника магістраль 5 За рахунок руху робочої рідини черозподільника, кільцева розточка на посадочній рез дросель 10 перепад тиску в порожнинах 2, 6 і поверхні золотника розподільника зв'язана з про11 піднімає поршень 7 з золотником 3 на висоту точкою поршня, управляюча торцева порожнина "а", переборюючи зусилля пружини 12 Проточка 8 розподільника зв'язана з кільцевою розточкою на з'єднується з кільцевою розточкою 9 і кульковий посадочній поверхні поршня паралельно розташоклапан 13 разом з поршнем 7 і золотником 3 праваними зворотним клапаном і регулюємим дросецюють як двокаскадний запобіжний клапан непрялем, відстань від проточки поршня до кільцевої мої дії, підтримуючи в напірній магістралі 20 макрозточки на посадочній поверхні поршня менша за симальний тиск При цьому порожнина нагнітання відстань від кільцевої канавки золотника до поро6 не з'єднується з кільцевою канавкою 4 золотника жнини нагнітання З, т я розмір "в" більше розміру "а" За рахунок На креслені зображена конструктивна схема того, що до з'єднання проточки 8 з кільцевою роззапобіжного клапана (див фіг) точкою 9 поршень 7 проходить шлях "а" і діаметр Запобіжний клапан 1 має поршень 7 і золотник поршня 7 більше діаметра золотника 3 при спраЗ Золотник 3 виконаний з кільцевою канавкою 4, цюванні буде мати місце нестійка робота прияка зв'язана зі зливною магістраллю 5 і має торцестрою, яка буде проявлятися при перехідному ву порожнину 2 Поршень 7 обмежує порожнину процесі в значних перевищеннях номінального нагнітання 6 і надпоршневу порожнину 11 До надтиску з наступним падінням тиску значно нижче поршневої порожнини 11 під'єднаний кульковий номінального значення клапан 13, який зв'язаний зі зливною магістраллю 5 На поршні 7 виконана проточка 8, на посадочній Одночасно з підвищенням тиску в напірній маповерхні під поршень 7 виконана кільцева розточгістралі 20 золотник 23 розподільника 14 буде рука 9, яка зв'язана зі зливною магістраллю 5 Між хатись вгору під дією перепадів тиску в порожнипорожниною нагнітання 6 і надпоршневою порожнах 24 і 18, при цьому пружина 17 буде ниною 11 розташований дросель 10 Поршень 7 і стискуватись Швидкість руху його вгору і час, за золотник 3 піджаті в крайнє нижнє положення зі який він пройде шлях "с" і напірна магістраль 20 сторони над поршневої порожнини 11 пружиною буде зв'язана з проточкою 8 регулюється дросе12 лем 15 Цей час запобіжний клапан 1 буде мати перший режим роботи з коливанням тиску відносВ крайньому нижньому положенні золотника З но номінального Пройшовши шлях "с" золотник 23 і поршня 7 відстань "а" по осі між проточкою 8 і кромкою 21 відокремлює напірну магістраль 20 від кільцевою розточкою 9 - менше відстані "в" по осі проточки 8 Потік робочої рідини з напірної магістміж кільцевою канавкою 4 і порожниною нагнітання ралі 20 через кільцеву розточку 22, проточку 8 і 6 кільцеву розточку 9 в зливну магістраль 5 припиЗапобіжний клапан 1 має розподільник 14, зоняється Витрати через дросель 10 і кульковий лотник 23 якого підтиснутий пружиною 17 Золотклапан 13 збільшуються, перепад тиску між пороник 23 обмежує напорну торцеву порожнину 24, жнинами 2, 6 і 11 теж збільшується, поршень 7 з управляючу торцеву порожнину 18 і має проточку золотником 3 піднімається, порожнина нагнітання 19, яка з'єднує напірну магістраль 20 з порожни6 з'єднується через кільцеву канавку 4 зі зливною ною нагнітання 6 Проточка 19 обмежена кромкою магістраллю 5 і в напірній магістралі 20 підтриму21 На посадочній поверхні під золотник 23 викоється номінальний тиск Це другий режим роботи нана кільцева розточка 22, яка зв'язана з проточпідтримування номінального тиску кою 8 Напірна торцева порожнина 24 зв'язана з напірною магістраллю 20, а управляюча торцева Запобіжний клапан в другому режимі роботи порожнина 18 зв'язана з кільцевою розточкою 9 має задовільний перехідний процес без великих через паралельно розташовані регулюємий дроколивань відносно номінального, так як діаметр сель 15 і зворотній клапан 16 Напірна магістраль золотника 3 менше діаметра поршня 7 При вимк20 зв'язана з насосом 25 ненні насоса 25 пружина 17 зміщує золотник 23 в крайнє нижнє положення, при цьому управляюча Працює запобіжний клапан наступним чином торцева порожнина 18 заповнюється робочою ріПри включенні насоса 25 тиск в напірній магістралі диною через зворотній клапан 16 20, проточці 19, порожнині нагнітання 6, торцевій 62477 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
