Запобіжний клапан пневматичної гальмівної системи транспортного засобу
Номер патенту: 2769
Опубліковано: 26.12.1994
Автори: Яровий Ігор Вікторович, Дольберг Володимир Ісаакович
Формула / Реферат

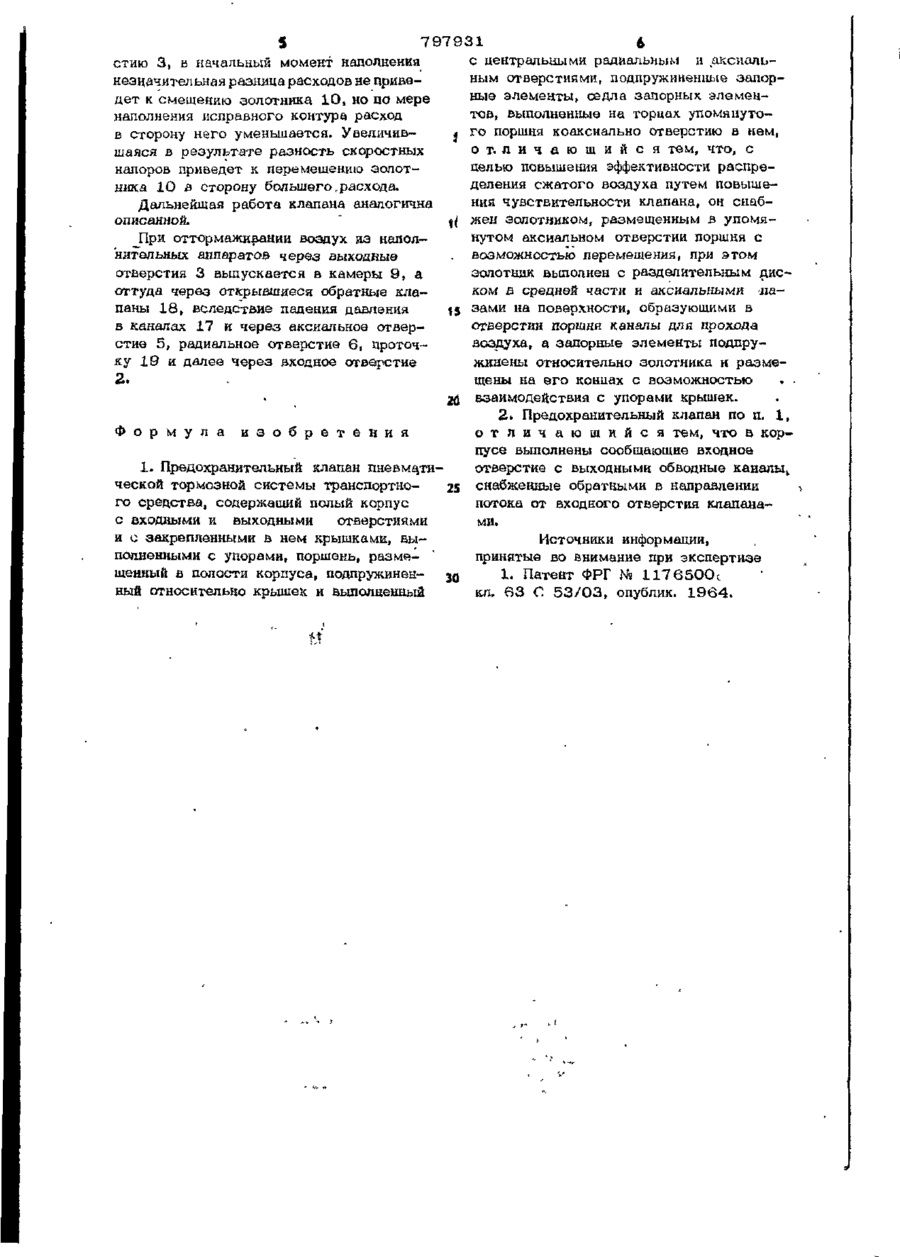

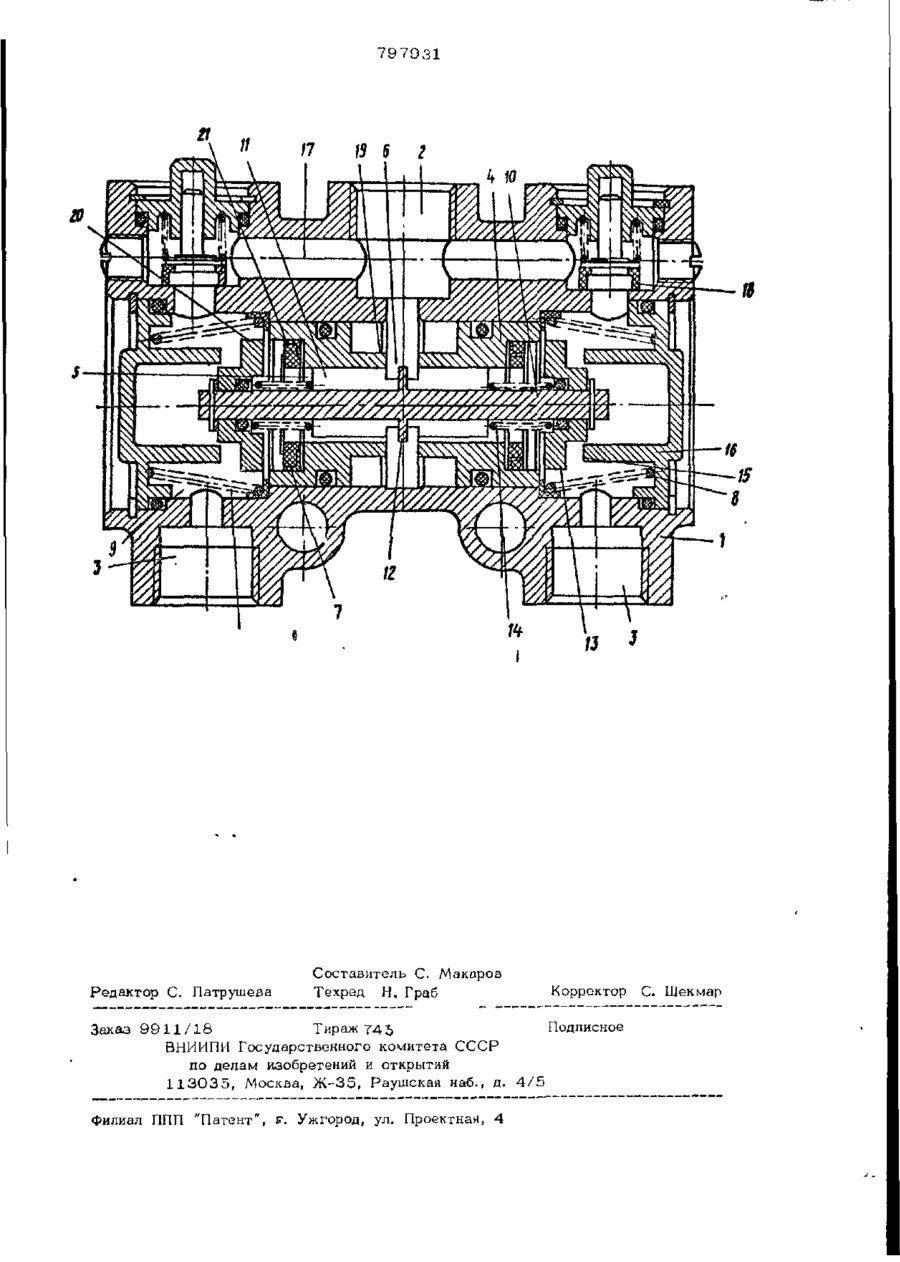

1. Предохранительный клапан пневматической тормозной системы транспортного средства, содержащий пoлый корпус с входными и выходными отверстиями и с закрепленными в нем крышками, выполненными с упорами, поршень, размещенный в полости корпуса, подпружиненный относительно крышек и выполненный с центральными радиальным и аксиальным отверстиями, подпружиненные запорные элементы, седла запорных элементов, выполненные на торцах упомянутого поршня коаксиально отверстию в нем, отличающийся тем, что, с целью повышения эффективности распределения сжатого воздуха путем повышения чувствительности клапана, он снабжен золотником, размещенным в упомянутом аксиальном отверстии поршня с возможностью перемещения, при этом золотник выполнен с разделительным диском в средней части и аксиальными пазами на поверхности, образующими в отверстии поршня каналы для прохода воздуха, а запорные элементы подпружинены относительно золотника и размещены на его концах с возможностью взаимодействия с упорами крышек.
2. Предохранительный клапан по п. 1, отличающийся тем, что в корпусе выполнены сообщающие входное отверстие с выходными обводные каналы, снабженные обратными в направлении потока от входного отверстия клапанами.
Текст

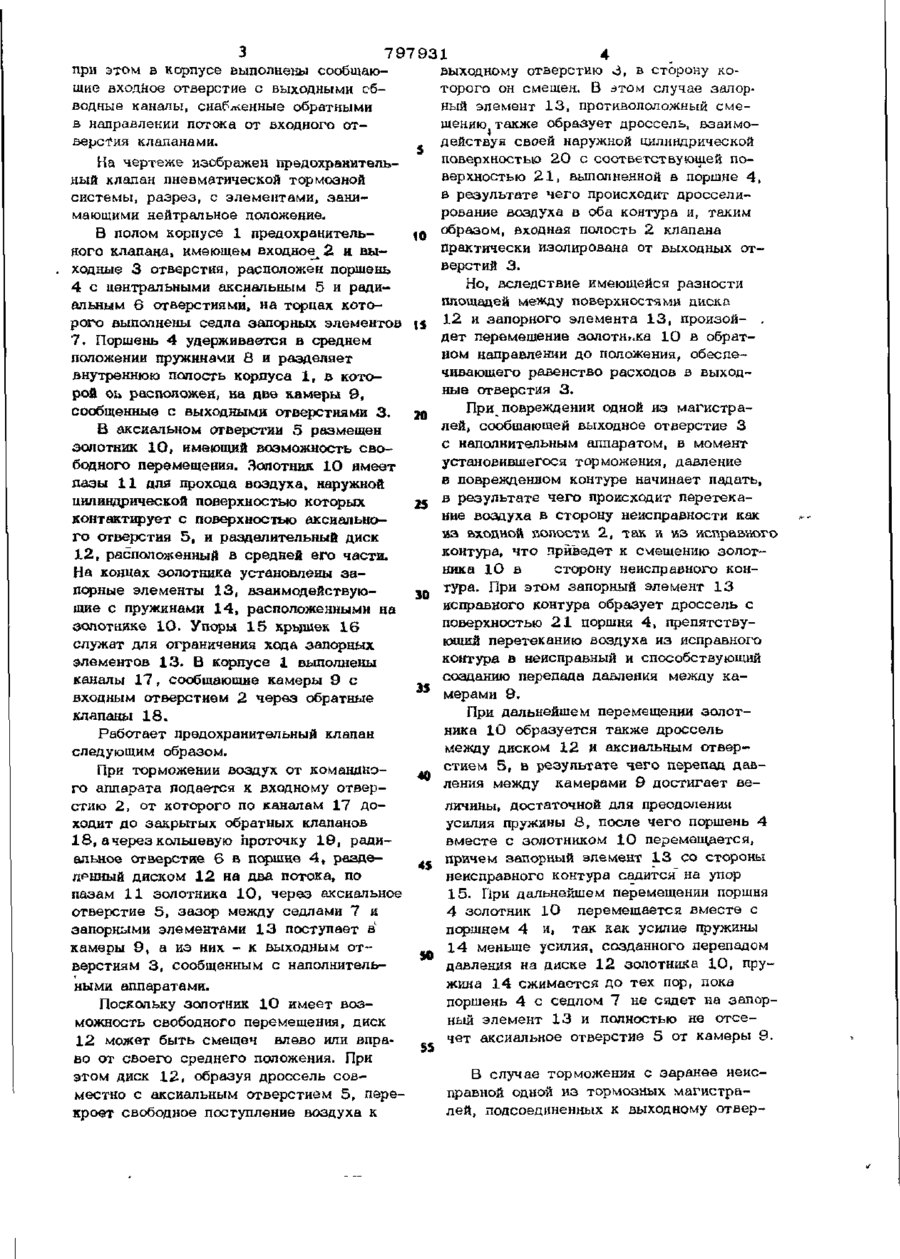

Союз Советских Социалистически» Республик (И) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву , (51 )М. Кл? (22)Занесено 1S.O7.7 6 (21) 2 3 8 9 4 4 7 / 2 7 - 1 1 с присоединением заявки .№ В 60 Т 11/32 В 60 Т 15/48 Г 16 К 17/00 Государственный комитет СССР (2И)Приоритет ;; по делам изобретений Опубликовано 2 3 . 0 1 . 8 1 . Бюллетень № 3 и открытий Дата опубликования описания 3 0 . 0 1 . 8 1 (72) Авторы изобретения (71) Заявитель 79793І (53)УДК629.113. .41(088.8) В. И. Дольберг и И. В. Яровой Полтавский авто агрегатный завод'Коммунистического труда " (54) ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ПНЕВМАТИЧЕСКОЙ ТОРМОЗНОЙ СИСТЕМЫ ТРАНСПОРТНОГО СРЕДСТВА 1 Изобретение относится к защитным устройствам пневматических тормозных систем и может быть использовано на автомобилях, прицепах и полуприцепах. Наиболее близким техническим решением к предлагаемому является предохранительный клапан пневматической тормозной системы транспортного средства, содержащий полый корпус с входным и выходными отверстиями и с закреплен10 ными в нем крышками, выполненными с упорами, поршень размещенный в . полости корпуса, подпружиненный относительно крышек и выполненный с центральными радиальными и аксиальными отвер15 стиями, подпружиненные запорные эле•менты, седла запорных элементов, выполненные на торцах упомянутого поршня коаксиально отверстию в нем [ i j . Недостатком известного предохрани- 20 тельного клапана является неудовлетворительная динамическая характеристика и низкая чувствительность, обусловленные наличием дросселей в каналах, сообщающих входное и выходные отверстия. Невозможно, имея постоянный дроссель, одновременно получить оптимальную динамическую характеристику и высокую чувствительность клапана, так как с увеличением проходного сечения дросселя улучшается динамика потока и ухудшается чувствительность, и наоборот. Цель изобретения - повышение эф- . фекгивности распределения энергии сжатого воздуха путем повышения чувствительности клапана. Указанная цель достигается тем, что клапан снабжен золотником, размещенным в упомянутом аксиальном отверстии поршня с возможностью перемещения, при этом золотник выполнен с разделительным диском в средней части и ак спальными пазами на поверхности, образующими в отверстии поршня,каналы для прохода воздуха, а запорные элементы подпружинены относительно золотника и размещены на его концах с возможностью взаимодействия с упорами крышек,. 7 97 9 3 1 при этом в корпусе выполнены сообщаювыходному отверстию
ДивитисяДодаткова інформація
Назва патенту англійськоюSafety valve of pneumatic brake system of transport vehicle
Автори англійськоюDolberh Volodymyr Isaakovych, Yarovyi Ihor Viktorovych
Назва патенту російськоюПредохранительный клапан пневматической тормозной системы транспортного средства
Автори російськоюДольберг Владимир Исаакович, Яровой Игорь Викторович
МПК / Мітки
МПК: F16K 17/00, B60T 15/48, B60T 11/10
Мітки: клапан, запобіжний, пневматичної, транспортного, засобу, системі, гальмівної
