Установка контрольованого анаеробного зброджування біомаси

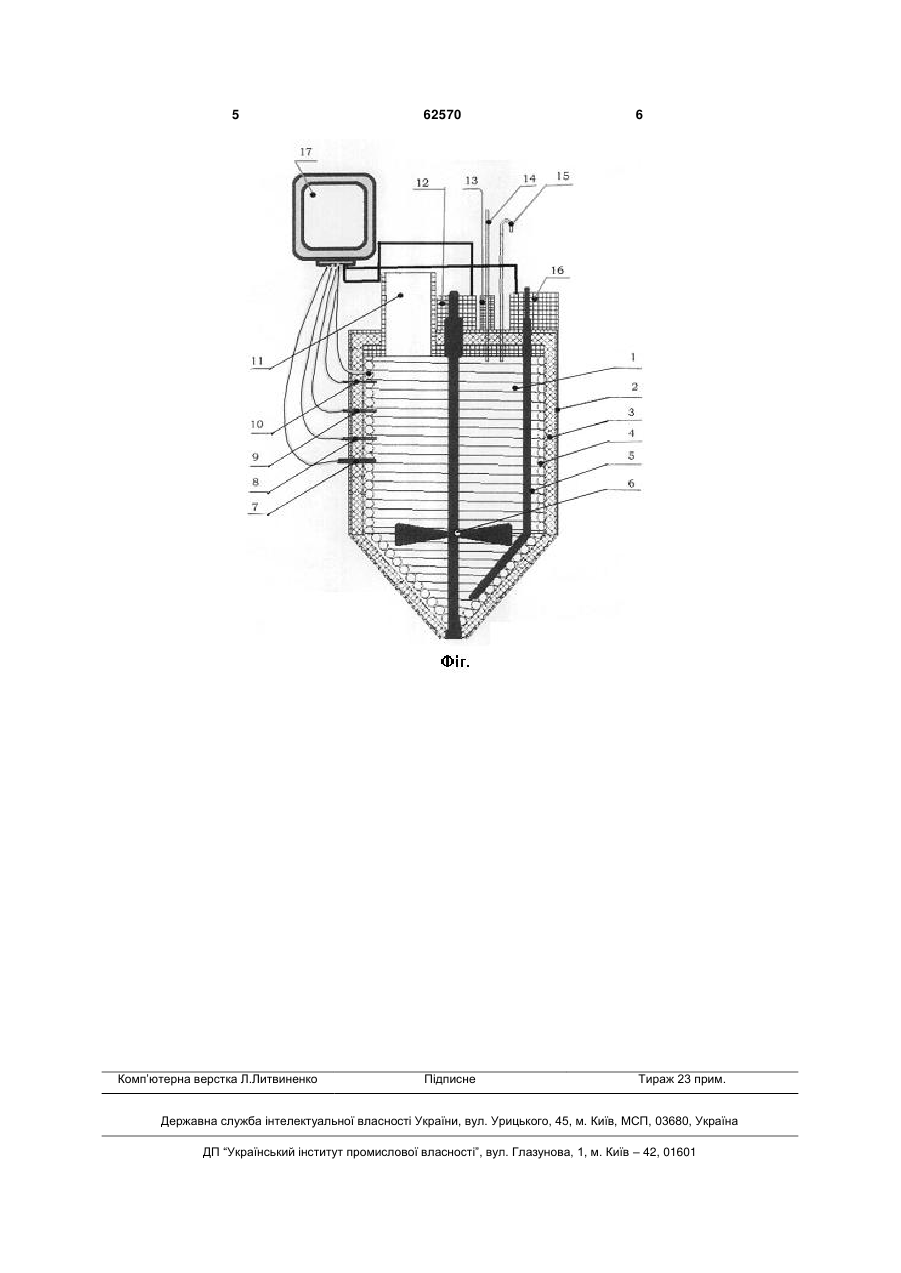

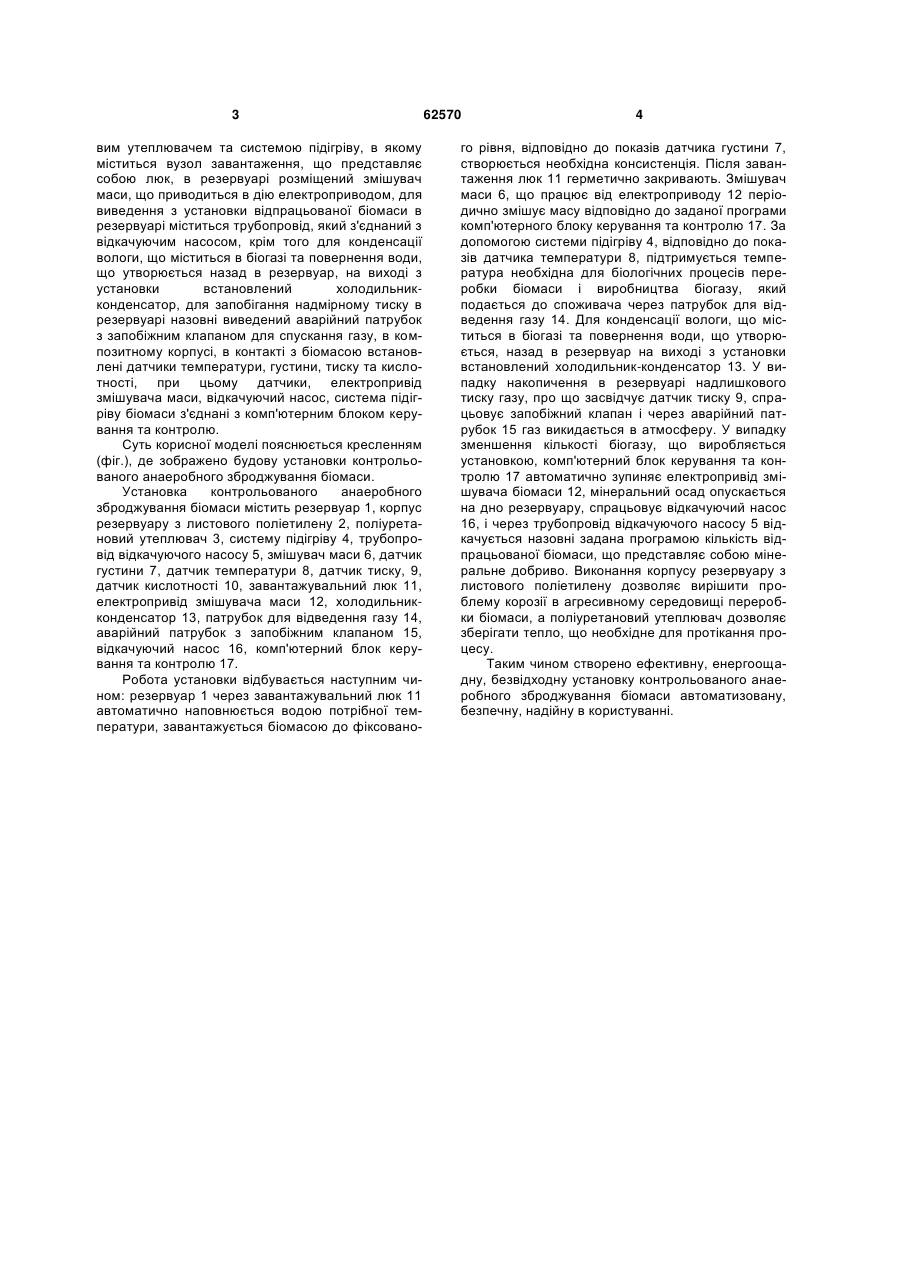

Установка контрольованого анаеробного зброджування біомаси, що містить корпус, вузол завантаження біомаси та розвантаження відпрацьованої біомаси, патрубок для відведення біогазу, яка відрізняється тим, що корпус резервуара має конусоподібну форму, встановлений в землі, виконаний з листового поліетилену з поліуретановим утеплювачем та системою підігріву, в якому міститься вузол завантаження, що являє собою 3 вим утеплювачем та системою підігріву, в якому міститься вузол завантаження, що представляє собою люк, в резервуарі розміщений змішувач маси, що приводиться в дію електроприводом, для виведення з установки відпрацьованої біомаси в резервуарі міститься трубопровід, який з'єднаний з відкачуючим насосом, крім того для конденсації вологи, що міститься в біогазі та повернення води, що утворюється назад в резервуар, на виході з установки встановлений холодильникконденсатор, для запобігання надмірному тиску в резервуарі назовні виведений аварійний патрубок з запобіжним клапаном для спускання газу, в композитному корпусі, в контакті з біомасою встановлені датчики температури, густини, тиску та кислотності, при цьому датчики, електропривід змішувача маси, відкачуючий насос, система підігріву біомаси з'єднані з комп'ютерним блоком керування та контролю. Суть корисної моделі пояснюється кресленням (фіг.), де зображено будову установки контрольованого анаеробного зброджування біомаси. Установка контрольованого анаеробного зброджування біомаси містить резервуар 1, корпус резервуару з листового поліетилену 2, поліуретановий утеплювач 3, систему підігріву 4, трубопровід відкачуючого насосу 5, змішувач маси 6, датчик густини 7, датчик температури 8, датчик тиску, 9, датчик кислотності 10, завантажувальний люк 11, електропривід змішувача маси 12, холодильникконденсатор 13, патрубок для відведення газу 14, аварійний патрубок з запобіжним клапаном 15, відкачуючий насос 16, комп'ютерний блок керування та контролю 17. Робота установки відбувається наступним чином: резервуар 1 через завантажувальний люк 11 автоматично наповнюється водою потрібної температури, завантажується біомасою до фіксовано 62570 4 го рівня, відповідно до показів датчика густини 7, створюється необхідна консистенція. Після завантаження люк 11 герметично закривають. Змішувач маси 6, що працює від електроприводу 12 періодично змішує масу відповідно до заданої програми комп'ютерного блоку керування та контролю 17. За допомогою системи підігріву 4, відповідно до показів датчика температури 8, підтримується температура необхідна для біологічних процесів переробки біомаси і виробництва біогазу, який подається до споживача через патрубок для відведення газу 14. Для конденсації вологи, що міститься в біогазі та повернення води, що утворюється, назад в резервуар на виході з установки встановлений холодильник-конденсатор 13. У випадку накопичення в резервуарі надлишкового тиску газу, про що засвідчує датчик тиску 9, спрацьовує запобіжний клапан і через аварійний патрубок 15 газ викидається в атмосферу. У випадку зменшення кількості біогазу, що виробляється установкою, комп'ютерний блок керування та контролю 17 автоматично зупиняє електропривід змішувача біомаси 12, мінеральний осад опускається на дно резервуару, спрацьовує відкачуючий насос 16, і через трубопровід відкачуючого насосу 5 відкачується назовні задана програмою кількість відпрацьованої біомаси, що представляє собою мінеральне добриво. Виконання корпусу резервуару з листового поліетилену дозволяє вирішити проблему корозії в агресивному середовищі переробки біомаси, а поліуретановий утеплювач дозволяє зберігати тепло, що необхідне для протікання процесу. Таким чином створено ефективну, енергоощадну, безвідходну установку контрольованого анаеробного зброджування біомаси автоматизовану, безпечну, надійну в користуванні. 5 Комп’ютерна верстка Л.Литвиненко 62570 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
