Формула / Реферат

1. Млин для дроблення матеріалів, що містить циліндричний корпус із встановленим у ньому приводним валом, що несе робочий орган у вигляді двох дисків, на кожному з яких концентрично й в один ряд розміщені пальці і шкребки, який відрізняється тим, що шкребки зв'язані з дисками з можливістю фіксованого повороту і повернені на кут, що не перевищує кут укосу подрібнюваного матеріалу.

2. Млин за п. 1, який відрізняється тим, що шкребки зв'язані з дисками за допомогою поворотних осей і їхніх фіксаторів.

3. Млин за п. 1, який відрізняється тим, що шкребки на обох дисках установлені з однаковим нахилом, що утворює їх кутове і рівнобіжне розташування.

4. Млин за п. 1, який відрізняється тим, що шкребки на дисках установлені з зустрічним нахилом, що утворює кожною парою протилежно встановлених шкребків клиноподібний виступ.

Текст

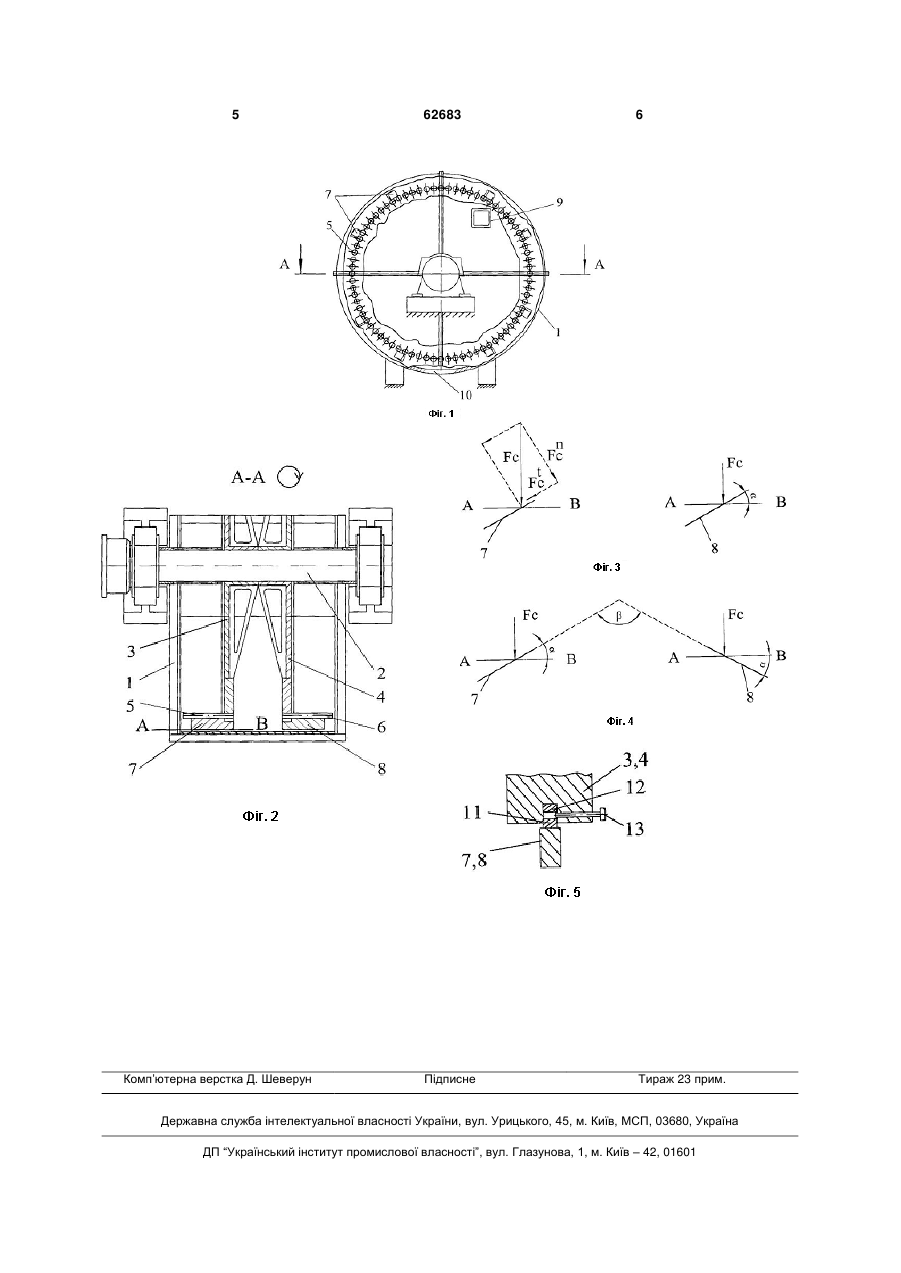

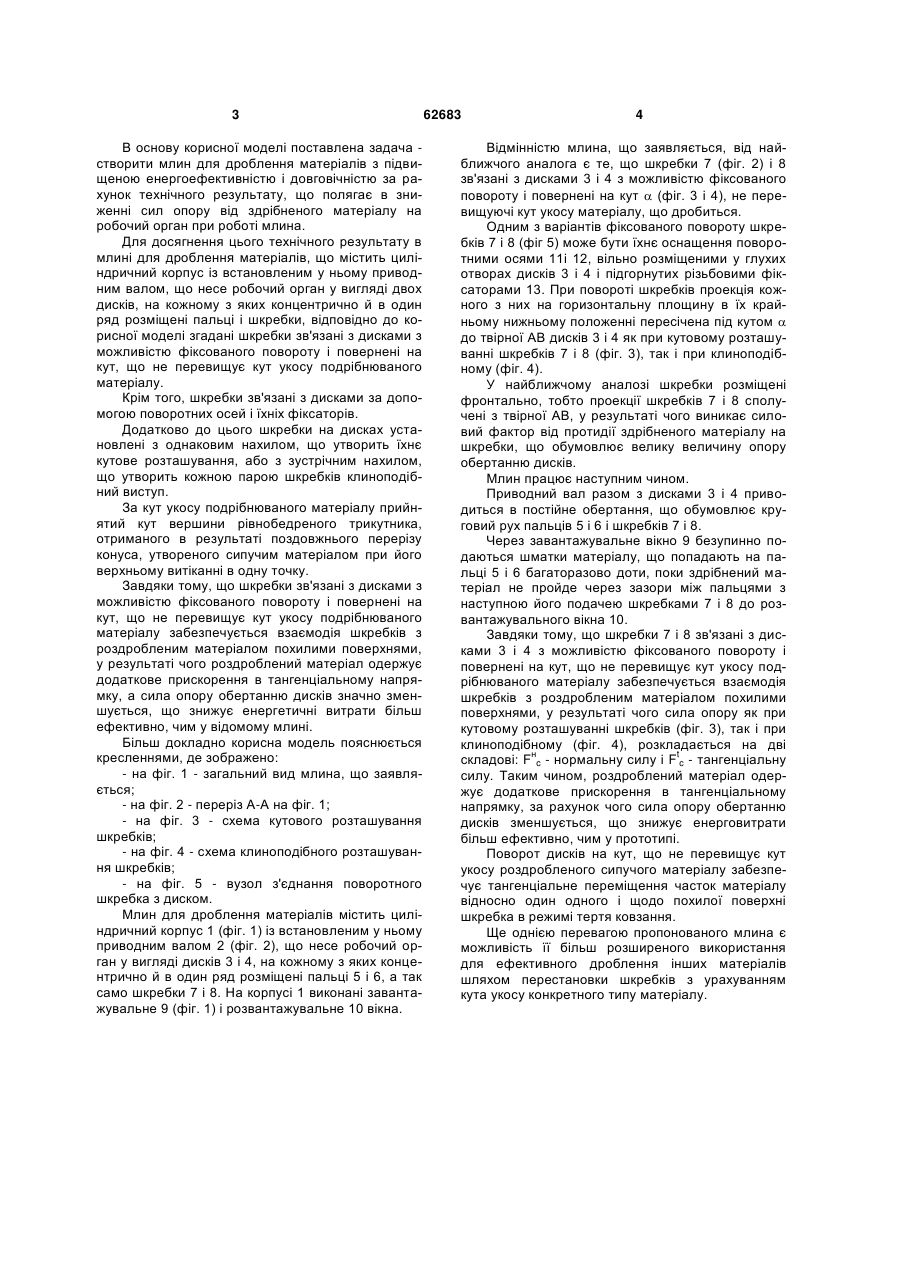

1. Млин для дроблення матеріалів, що містить циліндричний корпус із встановленим у ньому приводним валом, що несе робочий орган у вигляді двох дисків, на кожному з яких концентрично й в один ряд розміщені пальці і шкребки, який від 3 В основу корисної моделі поставлена задача створити млин для дроблення матеріалів з підвищеною енергоефективністю і довговічністю за рахунок технічного результату, що полягає в зниженні сил опору від здрібненого матеріалу на робочий орган при роботі млина. Для досягнення цього технічного результату в млині для дроблення матеріалів, що містить циліндричний корпус із встановленим у ньому приводним валом, що несе робочий орган у вигляді двох дисків, на кожному з яких концентрично й в один ряд розміщені пальці і шкребки, відповідно до корисної моделі згадані шкребки зв'язані з дисками з можливістю фіксованого повороту і повернені на кут, що не перевищує кут укосу подрібнюваного матеріалу. Крім того, шкребки зв'язані з дисками за допомогою поворотних осей і їхніх фіксаторів. Додатково до цього шкребки на дисках установлені з однаковим нахилом, що утворить їхнє кутове розташування, або з зустрічним нахилом, що утворить кожною парою шкребків клиноподібний виступ. За кут укосу подрібнюваного матеріалу прийнятий кут вершини рівнобедреного трикутника, отриманого в результаті поздовжнього перерізу конуса, утвореного сипучим матеріалом при його верхньому витіканні в одну точку. Завдяки тому, що шкребки зв'язані з дисками з можливістю фіксованого повороту і повернені на кут, що не перевищує кут укосу подрібнюваного матеріалу забезпечується взаємодія шкребків з роздробленим матеріалом похилими поверхнями, у результаті чого роздроблений матеріал одержує додаткове прискорення в тангенціальному напрямку, а сила опору обертанню дисків значно зменшується, що знижує енергетичні витрати більш ефективно, чим у відомому млині. Більш докладно корисна модель пояснюється кресленнями, де зображено: - на фіг. 1 - загальний вид млина, що заявляється; - на фіг. 2 - переріз А-А на фіг. 1; - на фіг. 3 - схема кутового розташування шкребків; - на фіг. 4 - схема клиноподібного розташування шкребків; - на фіг. 5 - вузол з'єднання поворотного шкребка з диском. Млин для дроблення матеріалів містить циліндричний корпус 1 (фіг. 1) із встановленим у ньому приводним валом 2 (фіг. 2), що несе робочий орган у вигляді дисків 3 і 4, на кожному з яких концентрично й в один ряд розміщені пальці 5 і 6, а так само шкребки 7 і 8. На корпусі 1 виконані завантажувальне 9 (фіг. 1) і розвантажувальне 10 вікна. 62683 4 Відмінністю млина, що заявляється, від найближчого аналога є те, що шкребки 7 (фіг. 2) і 8 зв'язані з дисками 3 і 4 з можливістю фіксованого повороту і повернені на кут  (фіг. 3 і 4), не перевищуючі кут укосу матеріалу, що дробиться. Одним з варіантів фіксованого повороту шкребків 7 і 8 (фіг 5) може бути їхнє оснащення поворотними осями 11і 12, вільно розміщеними у глухих отворах дисків 3 і 4 і підгорнутих різьбовими фіксаторами 13. При повороті шкребків проекція кожного з них на горизонтальну площину в їх крайньому нижньому положенні пересічена під кутом  до твірної АВ дисків 3 і 4 як при кутовому розташуванні шкребків 7 і 8 (фіг. 3), так і при клиноподібному (фіг. 4). У найближчому аналозі шкребки розміщені фронтально, тобто проекції шкребків 7 і 8 сполучені з твірної АВ, у результаті чого виникає силовий фактор від протидії здрібненого матеріалу на шкребки, що обумовлює велику величину опору обертанню дисків. Млин працює наступним чином. Приводний вал разом з дисками 3 і 4 приводиться в постійне обертання, що обумовлює круговий рух пальців 5 і 6 і шкребків 7 і 8. Через завантажувальне вікно 9 безупинно подаються шматки матеріалу, що попадають на пальці 5 і 6 багаторазово доти, поки здрібнений матеріал не пройде через зазори між пальцями з наступною його подачею шкребками 7 і 8 до розвантажувального вікна 10. Завдяки тому, що шкребки 7 і 8 зв'язані з дисками 3 і 4 з можливістю фіксованого повороту і повернені на кут, що не перевищує кут укосу подрібнюваного матеріалу забезпечується взаємодія шкребків з роздробленим матеріалом похилими поверхнями, у результаті чого сила опору як при кутовому розташуванні шкребків (фіг. 3), так і при клиноподібному (фіг. 4), розкладається на дві н t складові: F c - нормальну силу і F c - тангенціальну силу. Таким чином, роздроблений матеріал одержує додаткове прискорення в тангенціальному напрямку, за рахунок чого сила опору обертанню дисків зменшується, що знижує енерговитрати більш ефективно, чим у прототипі. Поворот дисків на кут, що не перевищує кут укосу роздробленого сипучого матеріалу забезпечує тангенціальне переміщення часток матеріалу відносно один одного і щодо похилої поверхні шкребка в режимі тертя ковзання. Ще однією перевагою пропонованого млина є можливість її більш розширеного використання для ефективного дроблення інших матеріалів шляхом перестановки шкребків з урахуванням кута укосу конкретного типу матеріалу. 5 Комп’ютерна верстка Д. Шеверун 62683 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Mill for grinding materials

Автори англійською

Voloshyn Oleksii Ivanovych, Tsybulko Anatolii Yevheniiovych, Lavrenko Yurii Vasyliovych, Kyseliov Oleksandr Hryhorovych

Назва патенту російською

Мельница для дробления материалов

Автори російською

Волошин Алексей Иванович, Цыбулько Анатолий Евгеньевич, Лавренко Юрий Васильевич, Киселев Александр Григорьевич

МПК / Мітки

МПК: B02C 13/06, B02C 13/09

Мітки: матеріалів, дроблення, млин
