Відцентровий млин
Номер патенту: 24725
Опубліковано: 10.07.2007
Формула / Реферат
Відцентровий млин, що містить два диски з нарізаними на них рифлями і радіальними канавками, співвісно розміщені в корпусі з можливістю обертання в протилежних напрямках один відносно іншого, який відрізняється тим, що виконані на внутрішніх поверхнях дисків виступи і западини в розрізі мають форму трапецій, а радіальні канавки розміщені в два ряди по внутрішньому відносно центра і зовнішньому колах з перекриттям в середній зоні відносно радіуса зони дисків на 1/3 його величини.
Текст

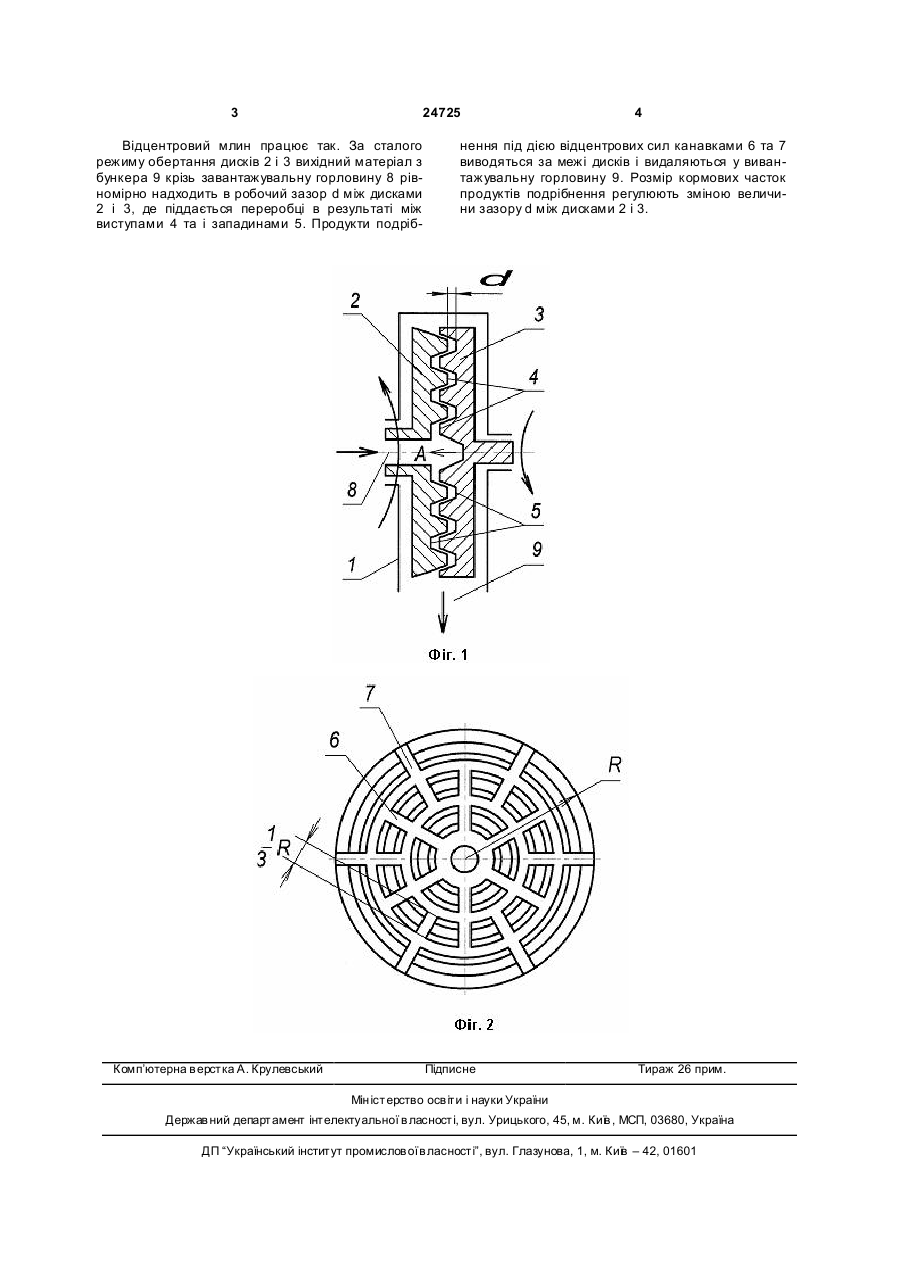

Відцентровий млин, що містить два диски з нарізаними на них рифлями і радіальними канав 3 24725 Відцентровий млин працює так. За сталого режиму обертання дисків 2 і 3 вихідний матеріал з бункера 9 крізь завантажувальну горловину 8 рівномірно надходить в робочий зазор d між дисками 2 і 3, де піддається переробці в результаті між виступами 4 та і западинами 5. Продукти подріб Комп’ютерна в ерстка А. Крулевський 4 нення під дією відцентрових сил канавками 6 та 7 виводяться за межі дисків і видаляються у вивантажувальну горловину 9. Розмір кормових часток продуктів подрібнення регулюють зміною величини зазору d між дисками 2 і 3. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal mill
Автори англійськоюRevenko Ivan Ivanovych, Potapova Svitlana Yevheniivna
Назва патенту російськоюЦентробежная мельница
Автори російськоюРевенко Иван Иванович, Потапова Светлана Евгеньевна
МПК / Мітки
МПК: A01F 29/00, B02C 7/02
Мітки: відцентровий, млин
