Млин для подрібнювання матеріалів

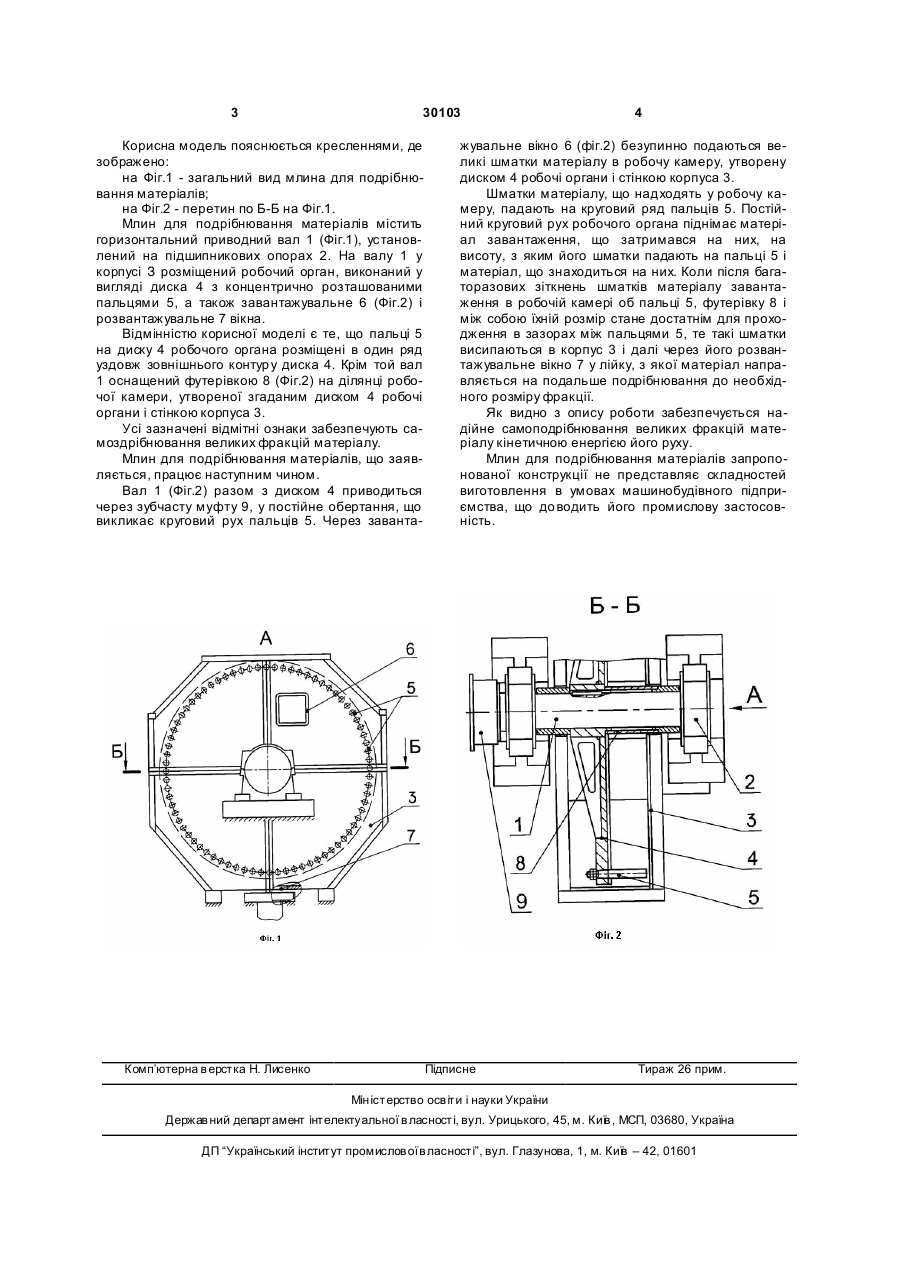

Млин для подрібнювання матеріалів, що містить встановлений на підшипникових опорах горизонтальний приводний вал з розміщеним у корпусі робочим органом, виконаним у вигляді диска з концентрично розташованими пальцями, а також завантажувальне і розвантажувальне вікна, який відрізняє ться тим, що пальці на диску робочого органа розміщені в один ряд уздовж зовнішнього контуру диска, при цьому вал оснащений футерівкою на ділянці робочої камери, яка утворена згаданим диском робочого органа і стінкою корпусу. (19) (21) u200711899 (22) 29.10.2007 (24) 11.02.2008 (72) ВОЛОШИН ОЛЕКСІЙ ІВАНОВИЧ, U A, КОЗЛОВ ПАВЛО МИКОЛАЙОВИЧ, UA, ЦИБУЛЬКО АН АТОЛІЙ ЄВГЕНІЙОВИЧ, UA, ЛАВРЕНКО ЮРІЙ ВАСИЛЬОВИЧ, UA, КИСЕЛЬОВ ОЛЕКС АНДР ГРИГОРОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД", U A 3 30103 Корисна модель пояснюється кресленнями, де зображено: на Фіг.1 - загальний вид млина для подрібнювання матеріалів; на Фіг.2 - перетин по Б-Б на Фіг.1. Млин для подрібнювання матеріалів містить горизонтальний приводний вал 1 (Фіг.1), установлений на підшипникових опорах 2. На валу 1 у корпусі З розміщений робочий орган, виконаний у вигляді диска 4 з концентрично розташованими пальцями 5, а також завантажувальне 6 (Фіг.2) і розвантажувальне 7 вікна. Відмінністю корисної моделі є те, що пальці 5 на диску 4 робочого органа розміщені в один ряд уздовж зовнішнього контур у диска 4. Крім той вал 1 оснащений футерівкою 8 (Фіг.2) на ділянці робочої камери, утвореної згаданим диском 4 робочі органи і стінкою корпуса 3. Усі зазначені відмітні ознаки забезпечують самоздрібнювання великих фракцій матеріалу. Млин для подрібнювання матеріалів, що заявляється, працює наступним чином. Вал 1 (Фіг.2) разом з диском 4 приводиться через зубчасту муфту 9, у постійне обертання, що викликає круговий рух пальців 5. Через заванта Комп’ютерна в ерстка Н. Лисенко 4 жувальне вікно 6 (фіг.2) безупинно подаються великі шматки матеріалу в робочу камеру, утворену диском 4 робочі органи і стінкою корпуса 3. Шматки матеріалу, що надходять у робочу камеру, падають на круговий ряд пальців 5. Постійний круговий рух робочого органа піднімає матеріал завантаження, що затримався на них, на висоту, з яким його шматки падають на пальці 5 і матеріал, що знаходиться на них. Коли після багаторазових зіткнень шматків матеріалу завантаження в робочій камері об пальці 5, футерівку 8 і між собою їхній розмір стане достатнім для проходження в зазорах між пальцями 5, те такі шматки висипаються в корпус 3 і далі через його розвантажувальне вікно 7 у лійку, з якої матеріал направляється на подальше подрібнювання до необхідного розміру фракції. Як видно з опису роботи забезпечується надійне самоподрібнювання великих фракцій матеріалу кінетичною енергією його руху. Млин для подрібнювання матеріалів запропонованої конструкції не представляє складностей виготовлення в умовах машинобудівного підприємства, що до водить його промислову застосовність. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
