Агрегат для внесення твердих мінеральних добрив

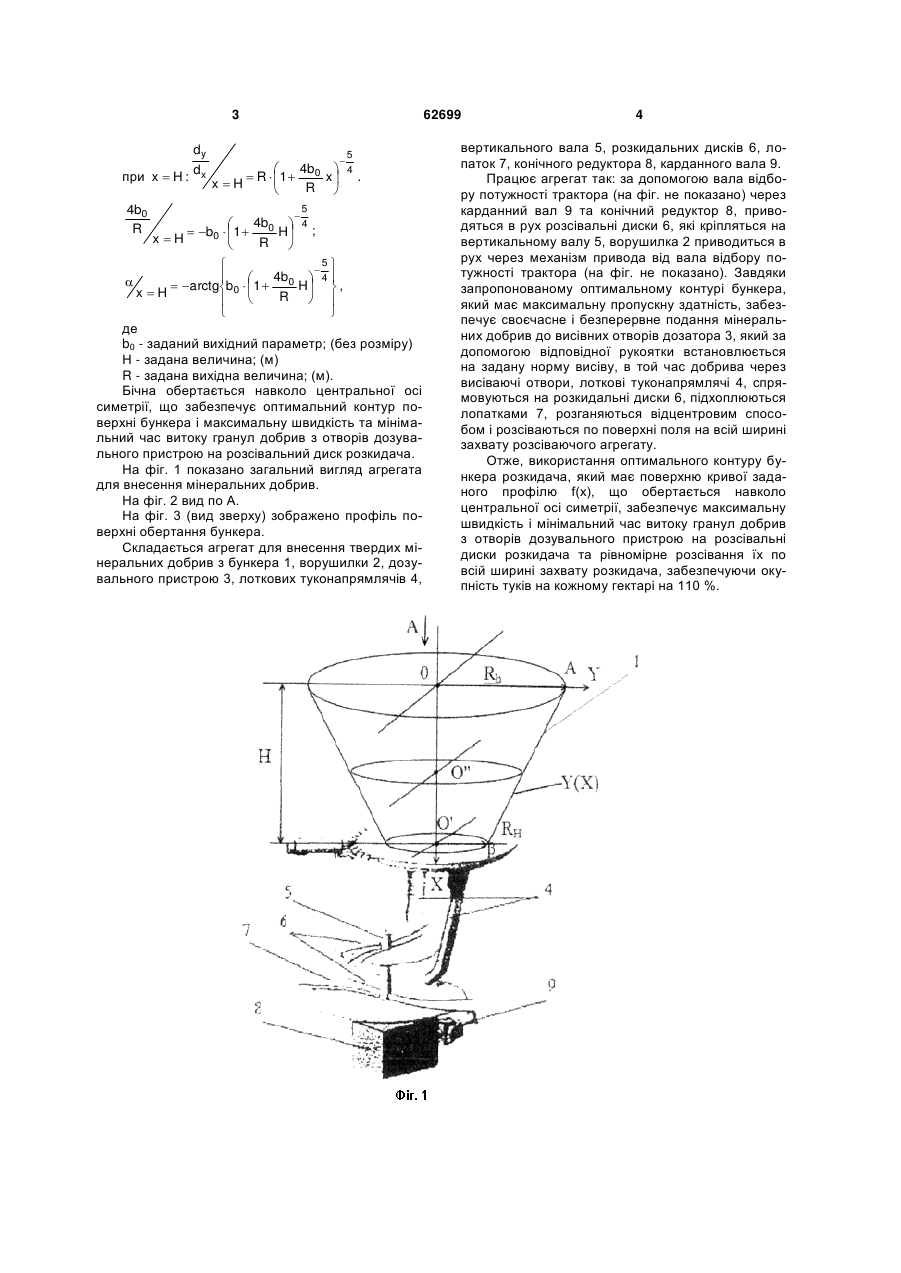

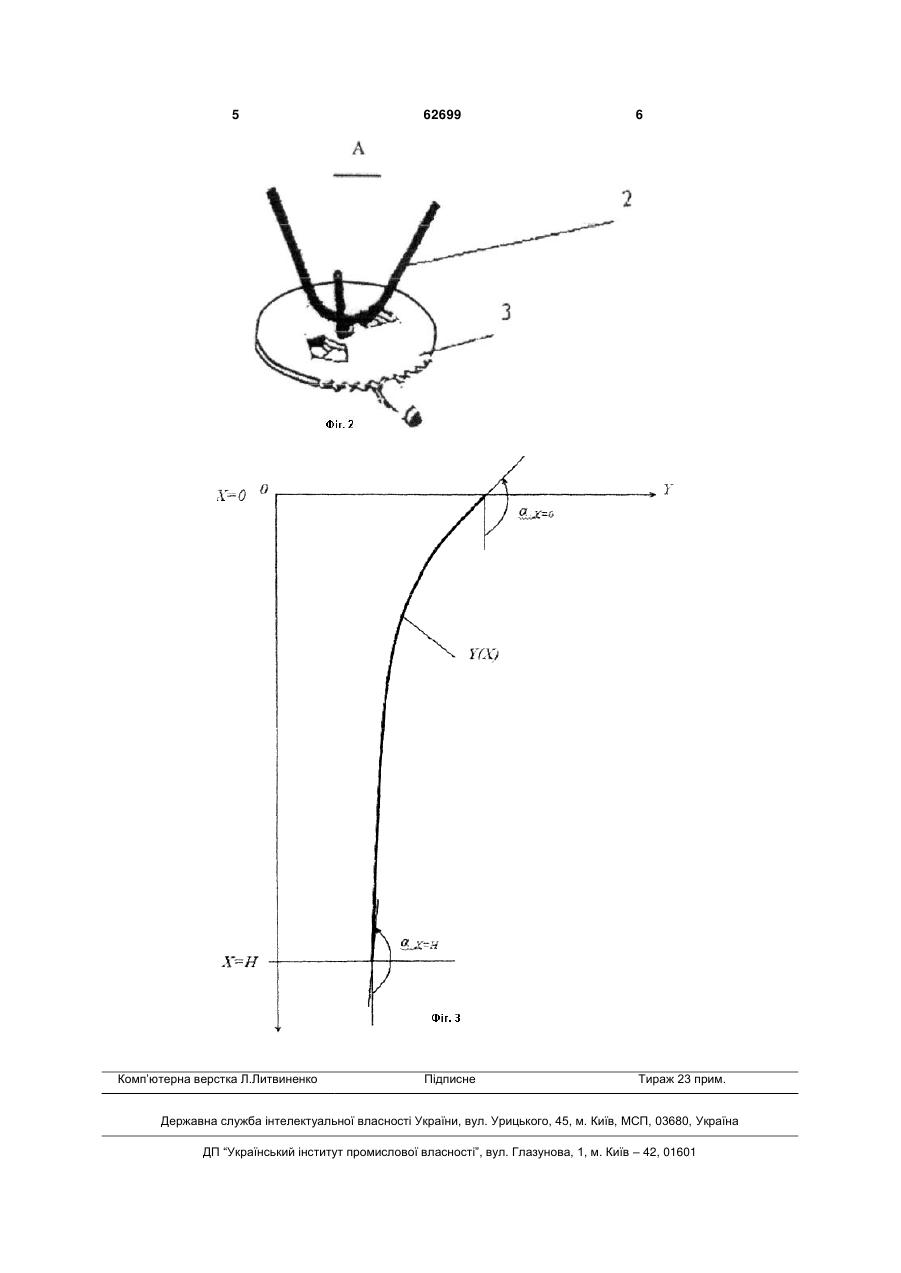

Агрегат для внесення твердих мінеральних добрив, який включає енергетичний засіб та розкидач у вигляді бункера, що має форму перевернутого зрізаного конуса, прикріпленого в трьох точках до навіски трактора, дозувального пристрою, розкидального пристрою з лопатками, механізму приводу та ворушилки для безперервного подання гранул добрив на розсівальний орган, який відрізняється тим, що бічні стінки бункера розкидача мають поверхню кривої заданого профілю f x  , яка обертається навколо центральної осі симетрії, а сам бункер має такі параметри: Rверхній  R ; 2 3 62699 dy при x  H : dx 4b0 R 4b    R  1  0 x  x H R    5  5 4 . 4b  4   b0  1  0 H ; x H R   5     4b0  4     arctgb0  1  H  , x H R       де b0 - заданий вихідний параметр; (без розміру) Н - задана величина; (м) R - задана вихідна величина; (м). Бічна обертається навколо центральної осі симетрії, що забезпечує оптимальний контур поверхні бункера і максимальну швидкість та мінімальний час витоку гранул добрив з отворів дозувального пристрою на розсівальний диск розкидача. На фіг. 1 показано загальний вигляд агрегата для внесення мінеральних добрив. На фіг. 2 вид по А. На фіг. 3 (вид зверху) зображено профіль поверхні обертання бункера. Складається агрегат для внесення твердих мінеральних добрив з бункера 1, ворушилки 2, дозувального пристрою 3, лоткових туконапрямлячів 4, 4 вертикального вала 5, розкидальних дисків 6, лопаток 7, конічного редуктора 8, карданного вала 9. Працює агрегат так: за допомогою вала відбору потужності трактора (на фіг. не показано) через карданний вал 9 та конічний редуктор 8, приводяться в рух розсівальні диски 6, які кріпляться на вертикальному валу 5, ворушилка 2 приводиться в рух через механізм привода від вала відбору потужності трактора (на фіг. не показано). Завдяки запропонованому оптимальному контурі бункера, який має максимальну пропускну здатність, забезпечує своєчасне і безперервне подання мінеральних добрив до висівних отворів дозатора 3, який за допомогою відповідної рукоятки встановлюється на задану норму висіву, в той час добрива через висіваючі отвори, лоткові туконапрямлячі 4, спрямовуються на розкидальні диски 6, підхоплюються лопатками 7, розганяються відцентровим способом і розсіваються по поверхні поля на всій ширині захвату розсіваючого агрегату. Отже, використання оптимального контуру бункера розкидача, який має поверхню кривої заданого профілю f(x), що обертається навколо центральної осі симетрії, забезпечує максимальну швидкість і мінімальний час витоку гранул добрив з отворів дозувального пристрою на розсівальні диски розкидача та рівномірне розсівання їх по всій ширині захвату розкидача, забезпечуючи окупність туків на кожному гектарі на 110 %. 5 Комп’ютерна верстка Л.Литвиненко 62699 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
