Ортопедичне взуття зі змінною устілкою

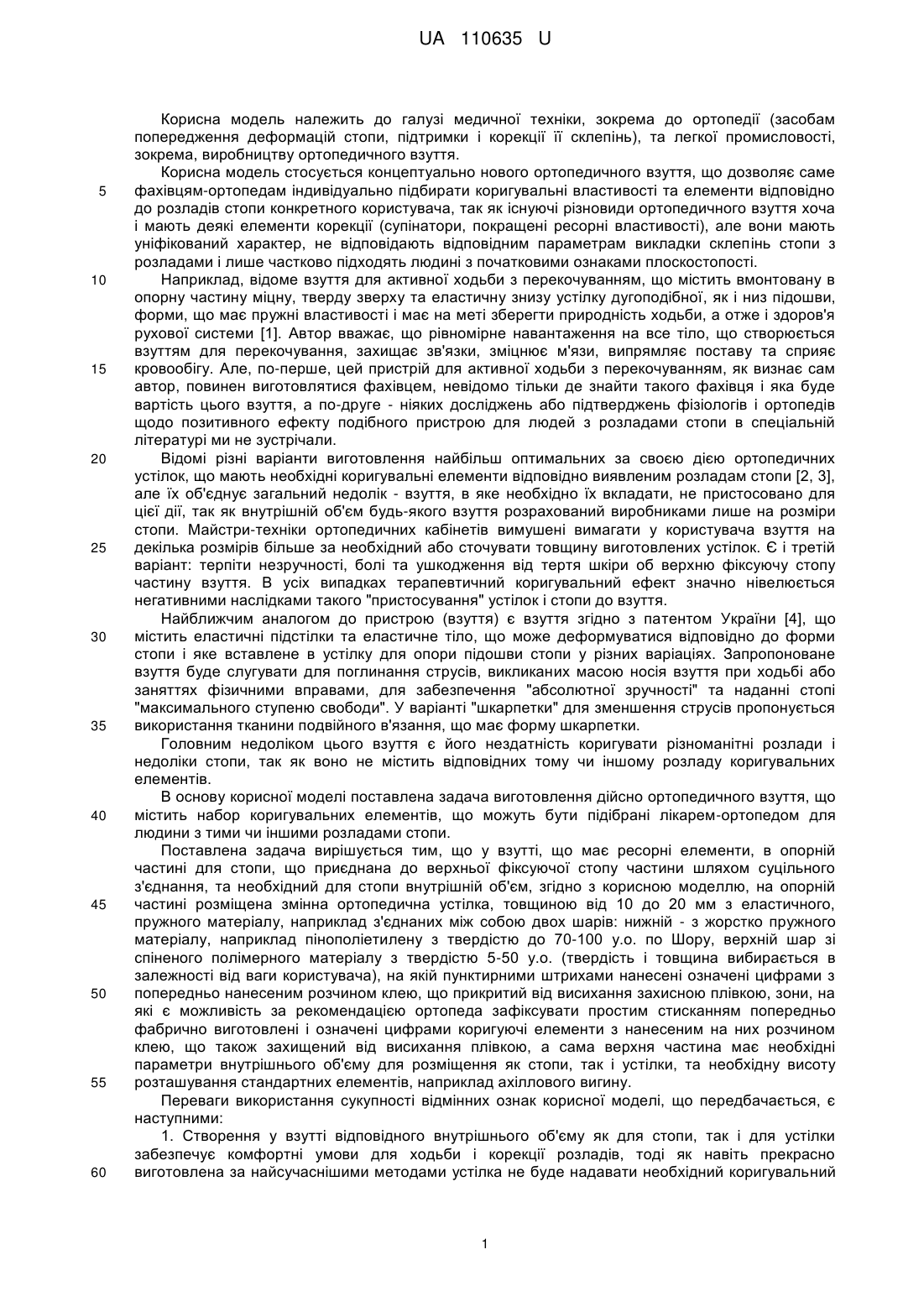

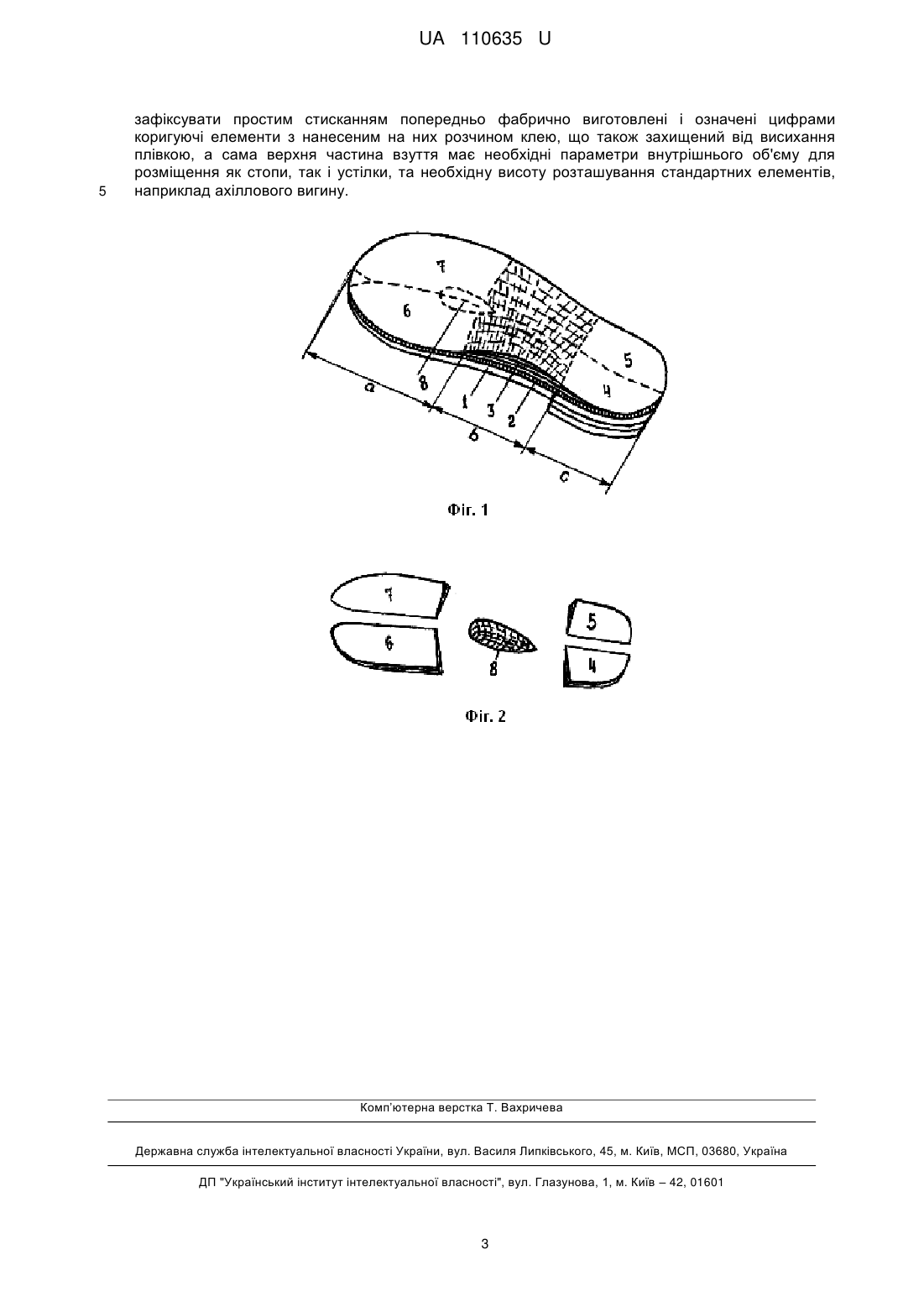

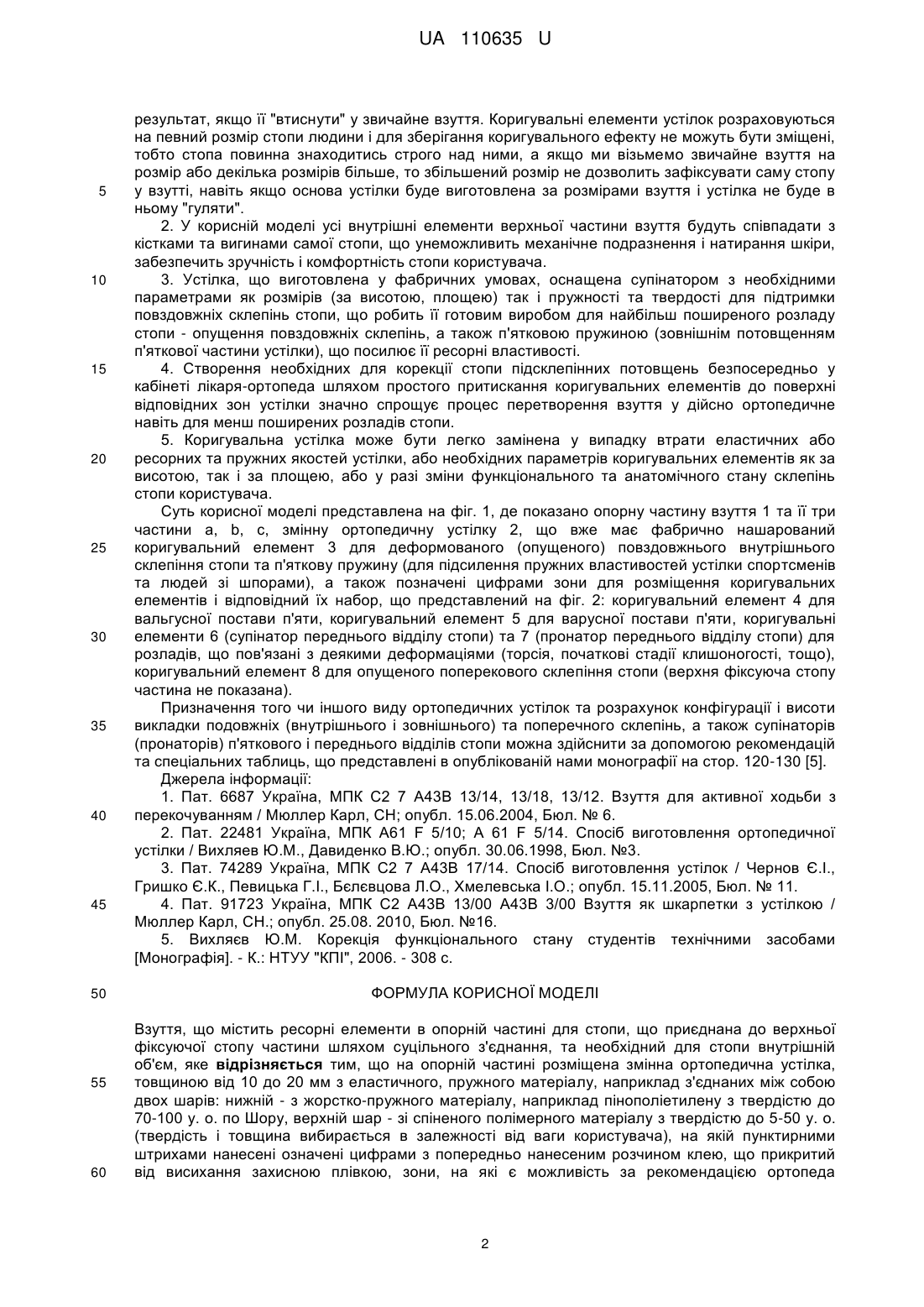

Реферат: Взуття містить ресорні елементи в опорній частині для стопи, що приєднана до верхньої фіксуючої стопу частини шляхом суцільного з'єднання, та необхідний для стопи внутрішній об'єм. На опорній частині розміщена змінна ортопедична устілка з еластичного, пружного матеріалу, на якій пунктирними штрихами нанесені означені цифрами з попередньо нанесеним розчином клею, що прикритий від висихання захисною плівкою. Верхня частина взуття має необхідні параметри внутрішнього об'єму для розміщення як стопи, так і устілки, та необхідну висоту розташування стандартних елементів. UA 110635 U (12) UA 110635 U UA 110635 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медичної техніки, зокрема до ортопедії (засобам попередження деформацій стопи, підтримки і корекції її склепінь), та легкої промисловості, зокрема, виробництву ортопедичного взуття. Корисна модель стосується концептуально нового ортопедичного взуття, що дозволяє саме фахівцям-ортопедам індивідуально підбирати коригувальні властивості та елементи відповідно до розладів стопи конкретного користувача, так як існуючі різновиди ортопедичного взуття хоча і мають деякі елементи корекції (супінатори, покращені ресорні властивості), але вони мають уніфікований характер, не відповідають відповідним параметрам викладки склепінь стопи з розладами і лише частково підходять людині з початковими ознаками плоскостопості. Наприклад, відоме взуття для активної ходьби з перекочуванням, що містить вмонтовану в опорну частину міцну, тверду зверху та еластичну знизу устілку дугоподібної, як і низ підошви, форми, що має пружні властивості і має на меті зберегти природність ходьби, а отже і здоров'я рухової системи [1]. Автор вважає, що рівномірне навантаження на все тіло, що створюється взуттям для перекочування, захищає зв'язки, зміцнює м'язи, випрямляє поставу та сприяє кровообігу. Але, по-перше, цей пристрій для активної ходьби з перекочуванням, як визнає сам автор, повинен виготовлятися фахівцем, невідомо тільки де знайти такого фахівця і яка буде вартість цього взуття, а по-друге - ніяких досліджень або підтверджень фізіологів і ортопедів щодо позитивного ефекту подібного пристрою для людей з розладами стопи в спеціальній літературі ми не зустрічали. Відомі різні варіанти виготовлення найбільш оптимальних за своєю дією ортопедичних устілок, що мають необхідні коригувальні елементи відповідно виявленим розладам стопи [2, 3], але їх об'єднує загальний недолік - взуття, в яке необхідно їх вкладати, не пристосовано для цієї дії, так як внутрішній об'єм будь-якого взуття розрахований виробниками лише на розміри стопи. Майстри-техніки ортопедичних кабінетів вимушені вимагати у користувача взуття на декілька розмірів більше за необхідний або сточувати товщину виготовлених устілок. Є і третій варіант: терпіти незручності, болі та ушкодження від тертя шкіри об верхню фіксуючу стопу частину взуття. В усіх випадках терапевтичний коригувальний ефект значно нівелюється негативними наслідками такого "пристосування" устілок і стопи до взуття. Найближчим аналогом до пристрою (взуття) є взуття згідно з патентом України [4], що містить еластичні підстілки та еластичне тіло, що може деформуватися відповідно до форми стопи і яке вставлене в устілку для опори підошви стопи у різних варіаціях. Запропоноване взуття буде слугувати для поглинання струсів, викликаних масою носія взуття при ходьбі або заняттях фізичними вправами, для забезпечення "абсолютної зручності" та наданні стопі "максимального ступеню свободи". У варіанті "шкарпетки" для зменшення струсів пропонується використання тканини подвійного в'язання, що має форму шкарпетки. Головним недоліком цього взуття є його нездатність коригувати різноманітні розлади і недоліки стопи, так як воно не містить відповідних тому чи іншому розладу коригувальних елементів. В основу корисної моделі поставлена задача виготовлення дійсно ортопедичного взуття, що містить набор коригувальних елементів, що можуть бути підібрані лікарем-ортопедом для людини з тими чи іншими розладами стопи. Поставлена задача вирішується тим, що у взутті, що має ресорні елементи, в опорній частині для стопи, що приєднана до верхньої фіксуючої стопу частини шляхом суцільного з'єднання, та необхідний для стопи внутрішній об'єм, згідно з корисною моделлю, на опорній частині розміщена змінна ортопедична устілка, товщиною від 10 до 20 мм з еластичного, пружного матеріалу, наприклад з'єднаних між собою двох шарів: нижній - з жорстко пружного матеріалу, наприклад пінополіетилену з твердістю до 70-100 у.о. по Шору, верхній шар зі спіненого полімерного матеріалу з твердістю 5-50 у.о. (твердість і товщина вибирається в залежності від ваги користувача), на якій пунктирними штрихами нанесені означені цифрами з попередньо нанесеним розчином клею, що прикритий від висихання захисною плівкою, зони, на які є можливість за рекомендацією ортопеда зафіксувати простим стисканням попередньо фабрично виготовлені і означені цифрами коригуючі елементи з нанесеним на них розчином клею, що також захищений від висихання плівкою, а сама верхня частина має необхідні параметри внутрішнього об'єму для розміщення як стопи, так і устілки, та необхідну висоту розташування стандартних елементів, наприклад ахіллового вигину. Переваги використання сукупності відмінних ознак корисної моделі, що передбачається, є наступними: 1. Створення у взутті відповідного внутрішнього об'єму як для стопи, так і для устілки забезпечує комфортні умови для ходьби і корекції розладів, тоді як навіть прекрасно виготовлена за найсучаснішими методами устілка не буде надавати необхідний коригувальний 1 UA 110635 U 5 10 15 20 25 30 35 40 45 50 55 60 результат, якщо її "втиснути" у звичайне взуття. Коригувальні елементи устілок розраховуються на певний розмір стопи людини і для зберігання коригувального ефекту не можуть бути зміщені, тобто стопа повинна знаходитись строго над ними, а якщо ми візьмемо звичайне взуття на розмір або декілька розмірів більше, то збільшений розмір не дозволить зафіксувати саму стопу у взутті, навіть якщо основа устілки буде виготовлена за розмірами взуття і устілка не буде в ньому "гуляти". 2. У корисній моделі усі внутрішні елементи верхньої частини взуття будуть співпадати з кістками та вигинами самої стопи, що унеможливить механічне подразнення і натирання шкіри, забезпечить зручність і комфортність стопи користувача. 3. Устілка, що виготовлена у фабричних умовах, оснащена супінатором з необхідними параметрами як розмірів (за висотою, площею) так і пружності та твердості для підтримки повздовжніх склепінь стопи, що робить її готовим виробом для найбільш поширеного розладу стопи - опущення повздовжніх склепінь, а також п'ятковою пружиною (зовнішнім потовщенням п'яткової частини устілки), що посилює її ресорні властивості. 4. Створення необхідних для корекції стопи підсклепінних потовщень безпосередньо у кабінеті лікаря-ортопеда шляхом простого притискання коригувальних елементів до поверхні відповідних зон устілки значно спрощує процес перетворення взуття у дійсно ортопедичне навіть для менш поширених розладів стопи. 5. Коригувальна устілка може бути легко замінена у випадку втрати еластичних або ресорних та пружних якостей устілки, або необхідних параметрів коригувальних елементів як за висотою, так і за площею, або у разі зміни функціонального та анатомічного стану склепінь стопи користувача. Суть корисної моделі представлена на фіг. 1, де показано опорну частину взуття 1 та її три частини а, b, с, змінну ортопедичну устілку 2, що вже має фабрично нашарований коригувальний елемент 3 для деформованого (опущеного) повздовжнього внутрішнього склепіння стопи та п'яткову пружину (для підсилення пружних властивостей устілки спортсменів та людей зі шпорами), а також позначені цифрами зони для розміщення коригувальних елементів і відповідний їх набор, що представлений на фіг. 2: коригувальний елемент 4 для вальгусної постави п'яти, коригувальний елемент 5 для варусної постави п'яти, коригувальні елементи 6 (супінатор переднього відділу стопи) та 7 (пронатор переднього відділу стопи) для розладів, що пов'язані з деякими деформаціями (торсія, початкові стадії клишоногості, тощо), коригувальний елемент 8 для опущеного поперекового склепіння стопи (верхня фіксуюча стопу частина не показана). Призначення того чи іншого виду ортопедичних устілок та розрахунок конфігурації і висоти викладки подовжніх (внутрішнього і зовнішнього) та поперечного склепінь, а також супінаторів (пронаторів) п'яткового і переднього відділів стопи можна здійснити за допомогою рекомендацій та спеціальних таблиць, що представлені в опублікованій нами монографії на стор. 120-130 [5]. Джерела інформації: 1. Пат. 6687 Україна, МПК С2 7 А43В 13/14, 13/18, 13/12. Взуття для активної ходьби з перекочуванням / Мюллер Карл, СН; опубл. 15.06.2004, Бюл. № 6. 2. Пат. 22481 Україна, МПК А61 F 5/10; А 61 F 5/14. Спосіб виготовлення ортопедичної устілки / Вихляев Ю.М., Давиденко В.Ю.; опубл. 30.06.1998, Бюл. №3. 3. Пат. 74289 Україна, МПК С2 7 А43В 17/14. Спосіб виготовлення устілок / Чернов Є.І., Гришко Є.К., Певицька Г.І., Бєлєвцова Л.О., Хмелевська І.О.; опубл. 15.11.2005, Бюл. № 11. 4. Пат. 91723 Україна, МПК С2 А43В 13/00 А43В 3/00 Взуття як шкарпетки з устілкою / Мюллер Карл, СН.; опубл. 25.08. 2010, Бюл. №16. 5. Вихляєв Ю.М. Корекція функціонального стану студентів технічними засобами [Монографія]. - К.: НТУУ "КПІ", 2006. - 308 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Взуття, що містить ресорні елементи в опорній частині для стопи, що приєднана до верхньої фіксуючої стопу частини шляхом суцільного з'єднання, та необхідний для стопи внутрішній об'єм, яке відрізняється тим, що на опорній частині розміщена змінна ортопедична устілка, товщиною від 10 до 20 мм з еластичного, пружного матеріалу, наприклад з'єднаних між собою двох шарів: нижній - з жорстко-пружного матеріалу, наприклад пінополіетилену з твердістю до 70-100 у. о. по Шору, верхній шар - зі спіненого полімерного матеріалу з твердістю до 5-50 у. о. (твердість і товщина вибирається в залежності від ваги користувача), на якій пунктирними штрихами нанесені означені цифрами з попередньо нанесеним розчином клею, що прикритий від висихання захисною плівкою, зони, на які є можливість за рекомендацією ортопеда 2 UA 110635 U 5 зафіксувати простим стисканням попередньо фабрично виготовлені і означені цифрами коригуючі елементи з нанесеним на них розчином клею, що також захищений від висихання плівкою, а сама верхня частина взуття має необхідні параметри внутрішнього об'єму для розміщення як стопи, так і устілки, та необхідну висоту розташування стандартних елементів, наприклад ахіллового вигину. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
