Шлакова чаша

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 62708

Опубліковано: 12.09.2011

Автори: Прахнін Вячеслав Леонідович, Коломійцев Євген Володимирович, Коробка Олег Володимирович

Завантажити PDF файл.

Формула / Реферат

1. Шлакова чаша, що містить на верхньому торці корпусу посилення, кожне з яких виконане у вигляді прутка, привареного до торця через пластину, яка відрізняється тим, що посилення розміщені одне навпроти одного у кількості двох або чотирьох, причому ширина пластин складає 0,8-0,9 ширини верхнього торця чаші, а прутки мають квадратний переріз з фасками.

2. Шлакова чаша за п. 1, яка відрізняється тим, що сторону квадрата прутка вибирають рівною 0,80-0,85 ширини пластини.

3. Шлакова чаша за пп. 1, 2, яка відрізняється тим, що розмір фасок прутка складає 0,25-0,33 сторін квадрата.

Текст

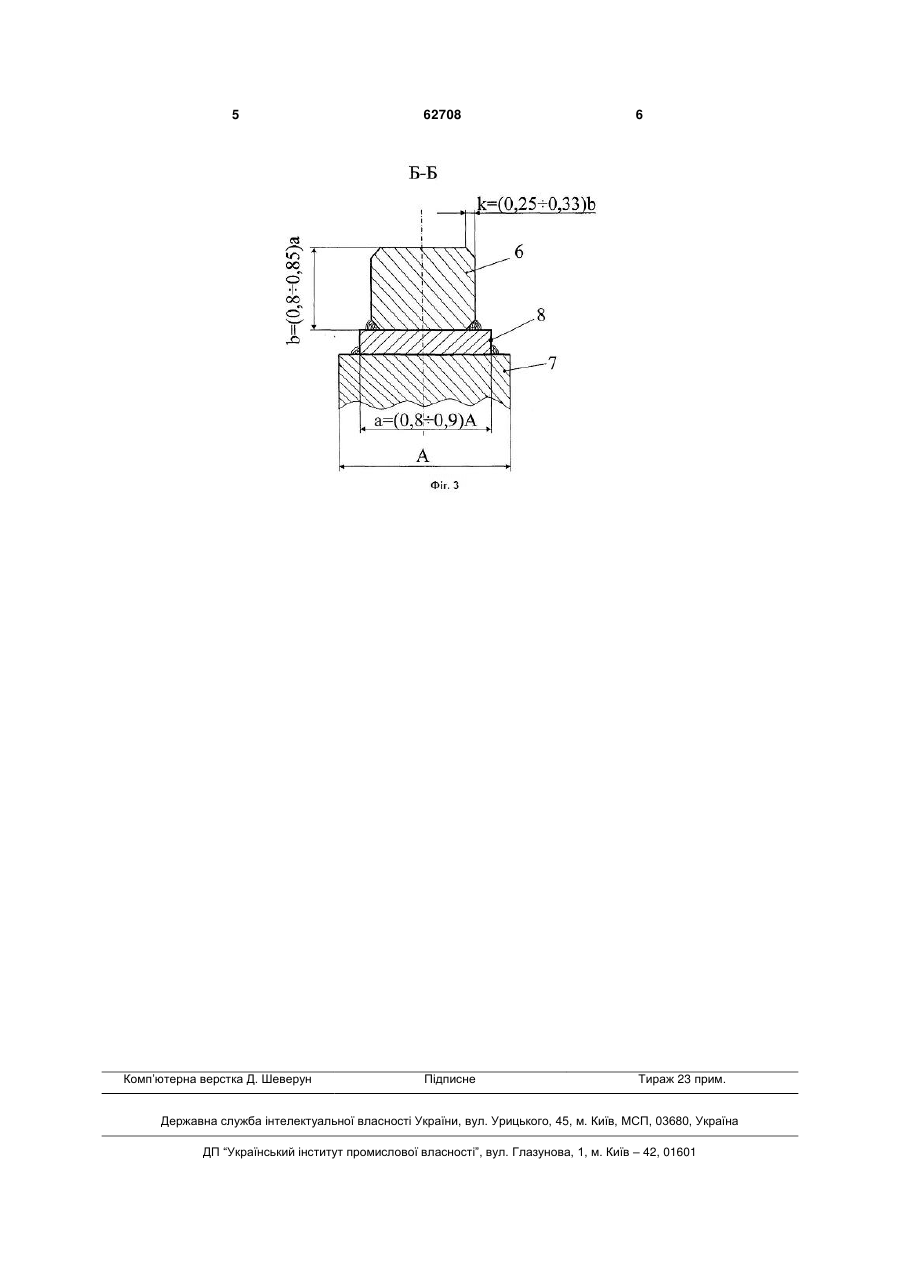

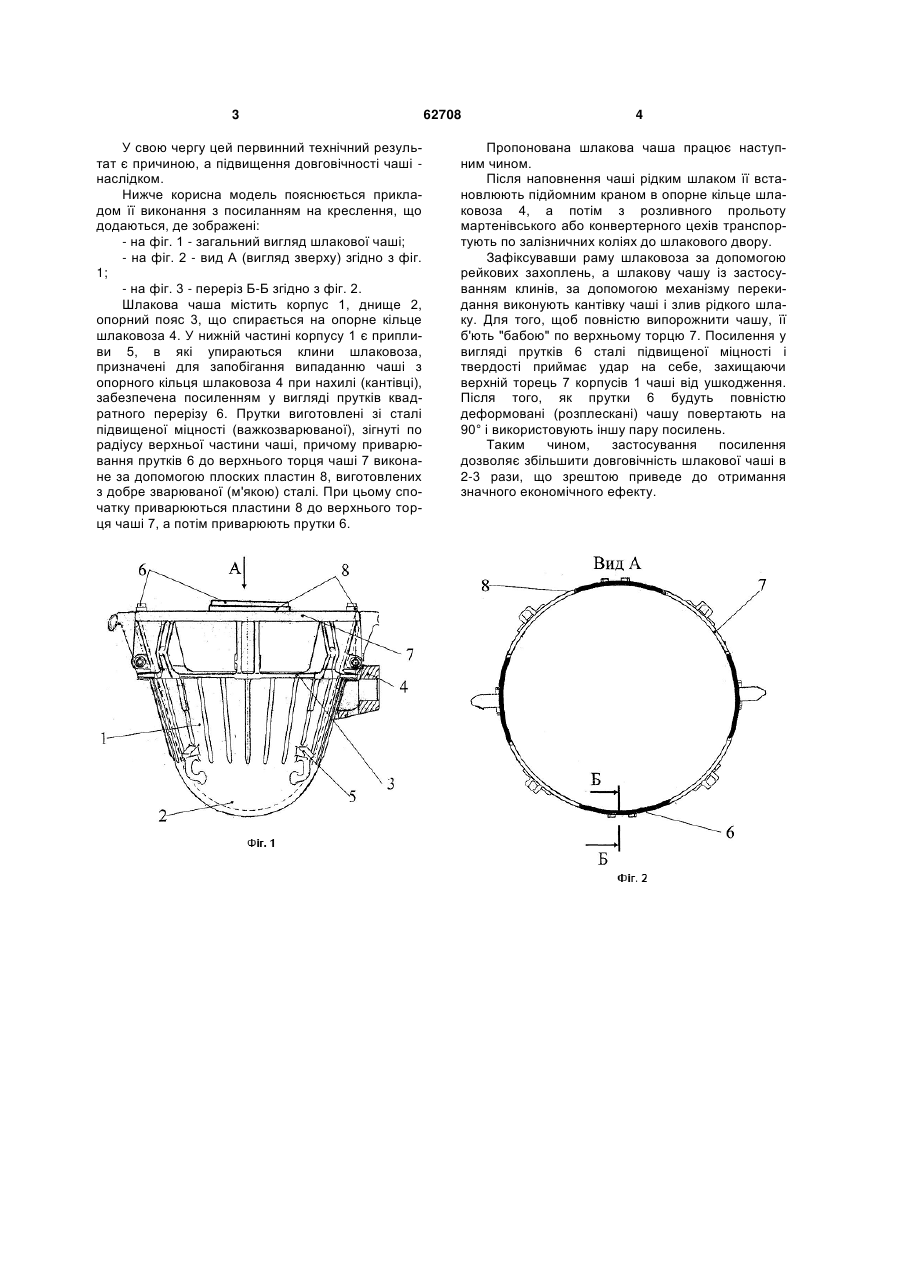

1. Шлакова чаша, що містить на верхньому торці корпусу посилення, кожне з яких виконане у 3 У свою чергу цей первинний технічний результат є причиною, а підвищення довговічності чаші наслідком. Нижче корисна модель пояснюється прикладом її виконання з посиланням на креслення, що додаються, де зображені: - на фіг. 1 - загальний вигляд шлакової чаші; - на фіг. 2 - вид А (вигляд зверху) згідно з фіг. 1; - на фіг. 3 - переріз Б-Б згідно з фіг. 2. Шлакова чаша містить корпус 1, днище 2, опорний пояс 3, що спирається на опорне кільце шлаковоза 4. У нижній частині корпусу 1 є припливи 5, в які упираються клини шлаковоза, призначені для запобігання випаданню чаші з опорного кільця шлаковоза 4 при нахилі (кантівці), забезпечена посиленням у вигляді прутків квадратного перерізу 6. Прутки виготовлені зі сталі підвищеної міцності (важкозварюваної), зігнуті по радіусу верхньої частини чаші, причому приварювання прутків 6 до верхнього торця чаші 7 виконане за допомогою плоских пластин 8, виготовлених з добре зварюваної (м'якою) сталі. При цьому спочатку приварюються пластини 8 до верхнього торця чаші 7, а потім приварюють прутки 6. 62708 4 Пропонована шлакова чаша працює наступним чином. Після наповнення чаші рідким шлаком її встановлюють підйомним краном в опорне кільце шлаковоза 4, а потім з розливного прольоту мартенівського або конвертерного цехів транспортують по залізничних коліях до шлакового двору. Зафіксувавши раму шлаковоза за допомогою рейкових захоплень, а шлакову чашу із застосуванням клинів, за допомогою механізму перекидання виконують кантівку чаші і злив рідкого шлаку. Для того, щоб повністю випорожнити чашу, її б'ють "бабою" по верхньому торцю 7. Посилення у вигляді прутків 6 сталі підвищеної міцності і твердості приймає удар на себе, захищаючи верхній торець 7 корпусів 1 чаші від ушкодження. Після того, як прутки 6 будуть повністю деформовані (розплескані) чашу повертають на 90° і використовують іншу пару посилень. Таким чином, застосування посилення дозволяє збільшити довговічність шлакової чаші в 2-3 рази, що зрештою приведе до отримання значного економічного ефекту. 5 Комп’ютерна верстка Д. Шеверун 62708 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Slag thimble

Автори англійською

Kolomiitsev Yevhen Volodymyrovych, Prakhnin Viacheslav Leonidovych, Korobka Oleh Volodymyrovych

Назва патенту російською

Шлаковая чаша

Автори російською

Коломийцев Евгений Владимирович, Прахнин Вячеслав Леонидович, Коробка Олег Владимирович

МПК / Мітки

Автори: Гуртовий Микола Іванович, Верцман Григорій Моісейович, Бондаренко Микола Макарович, Акольцев Євген Дмитрович, Шестопалов Іван Іванович, Прядко Микола Денисович, Малкін Володимир Іванович, Ісаєнко Петро Кирилович, Близнюк Анатолій Михайлович

МПК: C21B 3/10

Мітки: чаша, шлакова

Формула / Реферат:

Шлаковая чаша, содержащая в нижней части футерованную летку с крышкой для выпуска отделившегося от шлака металла, отличающаяся тем, что, с целью повышения степени отделения металла от шлака, летка выполнена в виде расположенной под углом 5—15° вверх к горизонтали трубы, длина и диаметр которой составляют соответственно 0,05—0,1 и 0,02—0,05 высоты шлаковой чаши.
