C21B 3/10 — ковші для шлаку; вагонетки для шлаку

Номер патенту: 113677

Опубліковано: 27.02.2017

Автори: Шишкін Володимир Вікторович, Чигарьов Валерій Васильович, Лоза Аркадій Васильович

МПК: B22D 41/005, B22D 27/04, C21B 3/10 ...

Мітки: чаші, спосіб, шлакової, виготовлення

Формула / Реферат:

Спосіб виготовлення шлакової чаші, що включає заливку рідкого металу в ливарну форму, охолоджування виливка і подальше приварювання сталевих ребер жорсткості до корпусу чаші, який відрізняється тим, що перед заливкою рідкого металу в стінку ливарної форми закладають металеві холодильники, які розміщують напроти ділянок чаші, де будуть приварені ребра жорсткості.

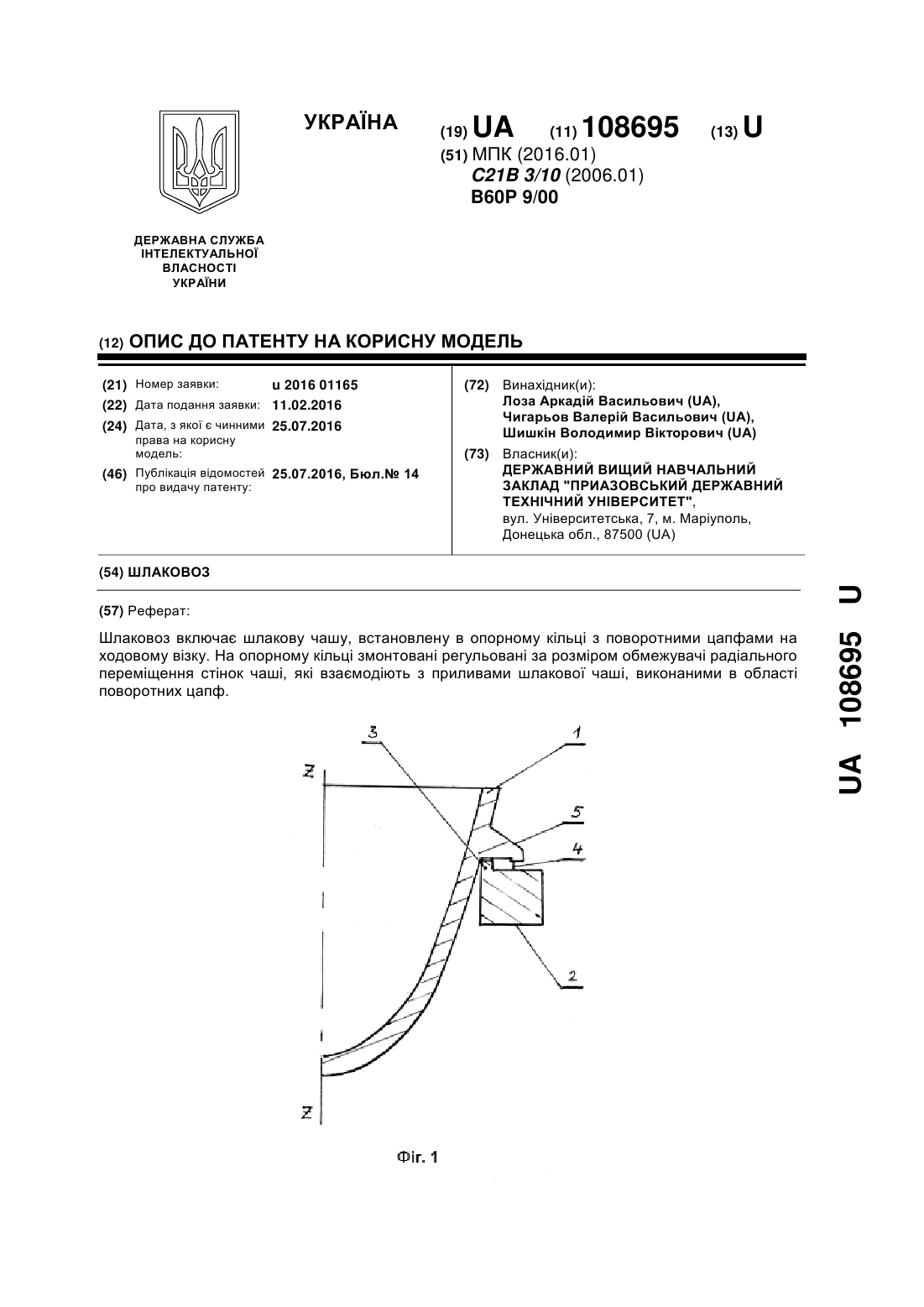

Номер патенту: 108695

Опубліковано: 25.07.2016

Автори: Шишкін Володимир Вікторович, Чигарьов Валерій Васильович, Лоза Аркадій Васильович

МПК: C21B 3/10, B60P 9/00

Мітки: шлаковоз

Формула / Реферат:

1. Шлаковоз, що включає шлакову чашу, встановлену в опорному кільці з поворотними цапфами на ходовому візку, який відрізняється тим, що на опорному кільці змонтовані регульовані за розміром обмежувачі радіального переміщення стінок чаші, які взаємодіють з приливами шлакової чаші, виконаними в області поворотних цапф.2. Шлаковоз за п. 1, який відрізняється тим, що обмежувачі радіального переміщення виконані роз'ємними.

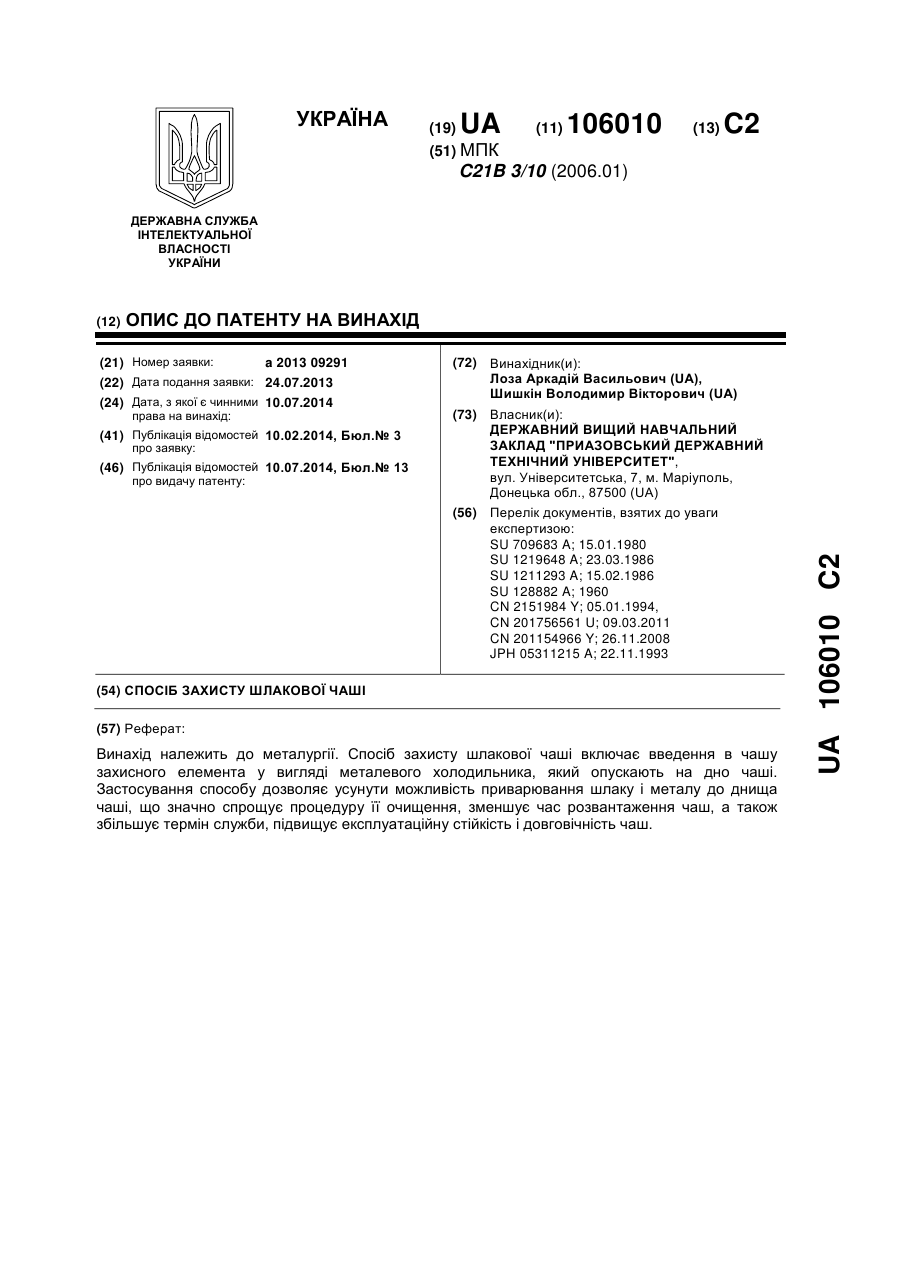

Номер патенту: 106010

Опубліковано: 10.07.2014

Автори: Лоза Аркадій Васильович, Шишкін Володимир Вікторович

МПК: C21B 3/10

Мітки: захисту, спосіб, чаші, шлакової

Формула / Реферат:

1. Спосіб захисту шлакової чаші, що включає введення в чашу захисного елемента перед заливанням рідкого шлаку, який відрізняється тим, що захисний елемент застосовують у вигляді металевого холодильника, який опускають на дно чаші.2. Спосіб за п. 1, який відрізняється тим, що масу холодильника вибирають за умови МХ=(0,002-0,15)·МШ, де МХ і МШ - маси холодильника і шлаку, що заливають, відповідно.

Номер патенту: 86837

Опубліковано: 10.01.2014

Автори: Лоза Аркадій Васильович, Шишкін Володимир Вікторович

МПК: C21B 3/10

Мітки: чаші, спосіб, захисту, шлакової

Формула / Реферат:

1. Спосіб захисту шлакової чаші, що включає введення в чашу захисного елементу перед заливанням рідкого шлаку, який відрізняється тим, що захисний елемент застосовують у вигляді металевого холодильника, який опускають на дно чаші.2. Спосіб за п. 1, який відрізняється тим, що масу холодильника вибирають за умови Μх=(0,002…0,15)×Мш, де Мх і Мш - маси холодильника і шлаку, що заливається, відповідно.

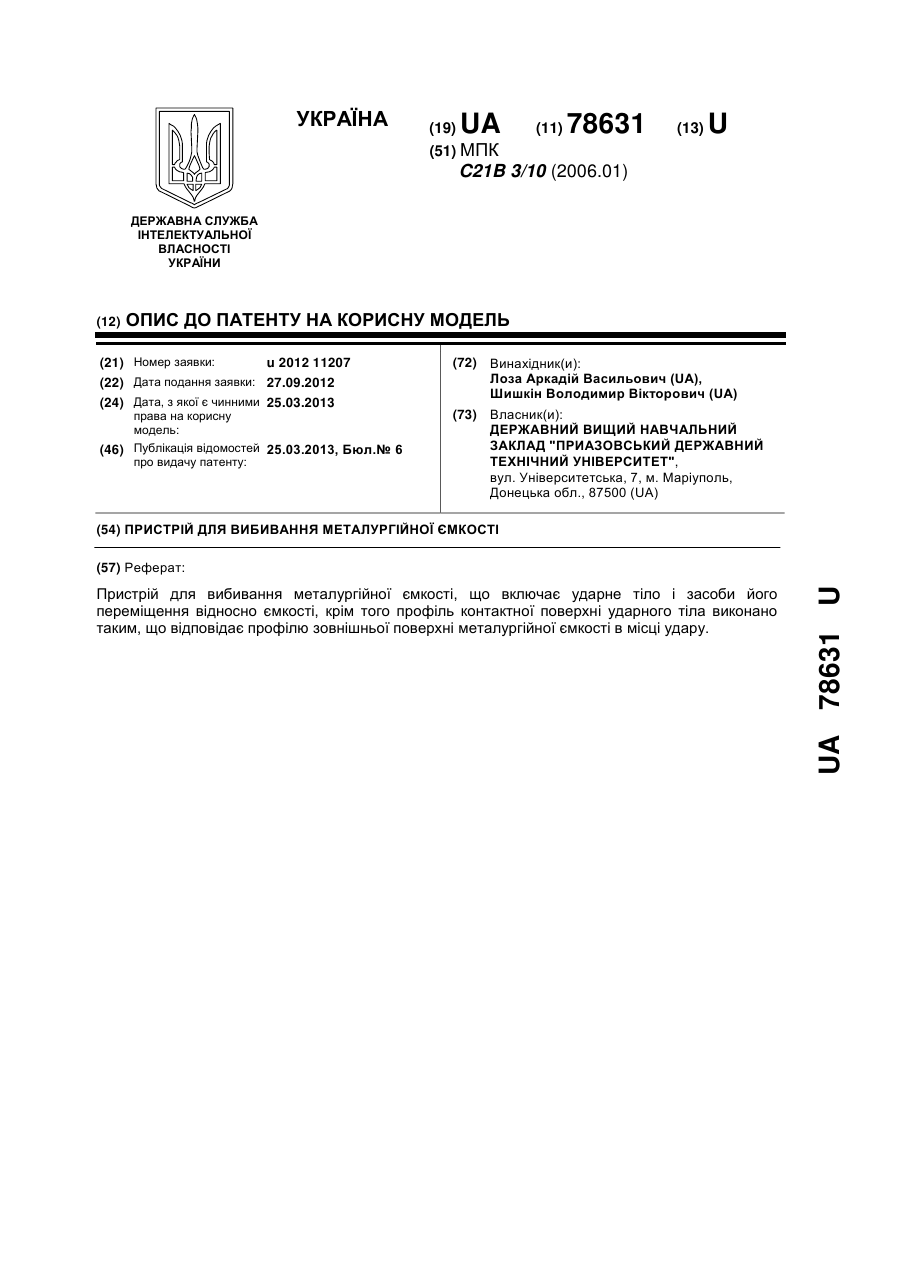

Номер патенту: 78631

Опубліковано: 25.03.2013

Автори: Шишкін Володимир Вікторович, Лоза Аркадій Васильович

МПК: C21B 3/10

Мітки: вибивання, пристрій, ємкості, металургійної

Формула / Реферат:

1. Пристрій для вибивання металургійної ємкості, що включає ударне тіло і засоби його переміщення відносно ємкості, який відрізняється тим, що профіль контактної поверхні ударного тіла виконано таким, що відповідає профілю зовнішньої поверхні металургійної ємкості в місці удару.2. Пристрій за п. 1, який відрізняється тим, що контактна поверхня ударного тіла виконана увігнутою або плоскою.

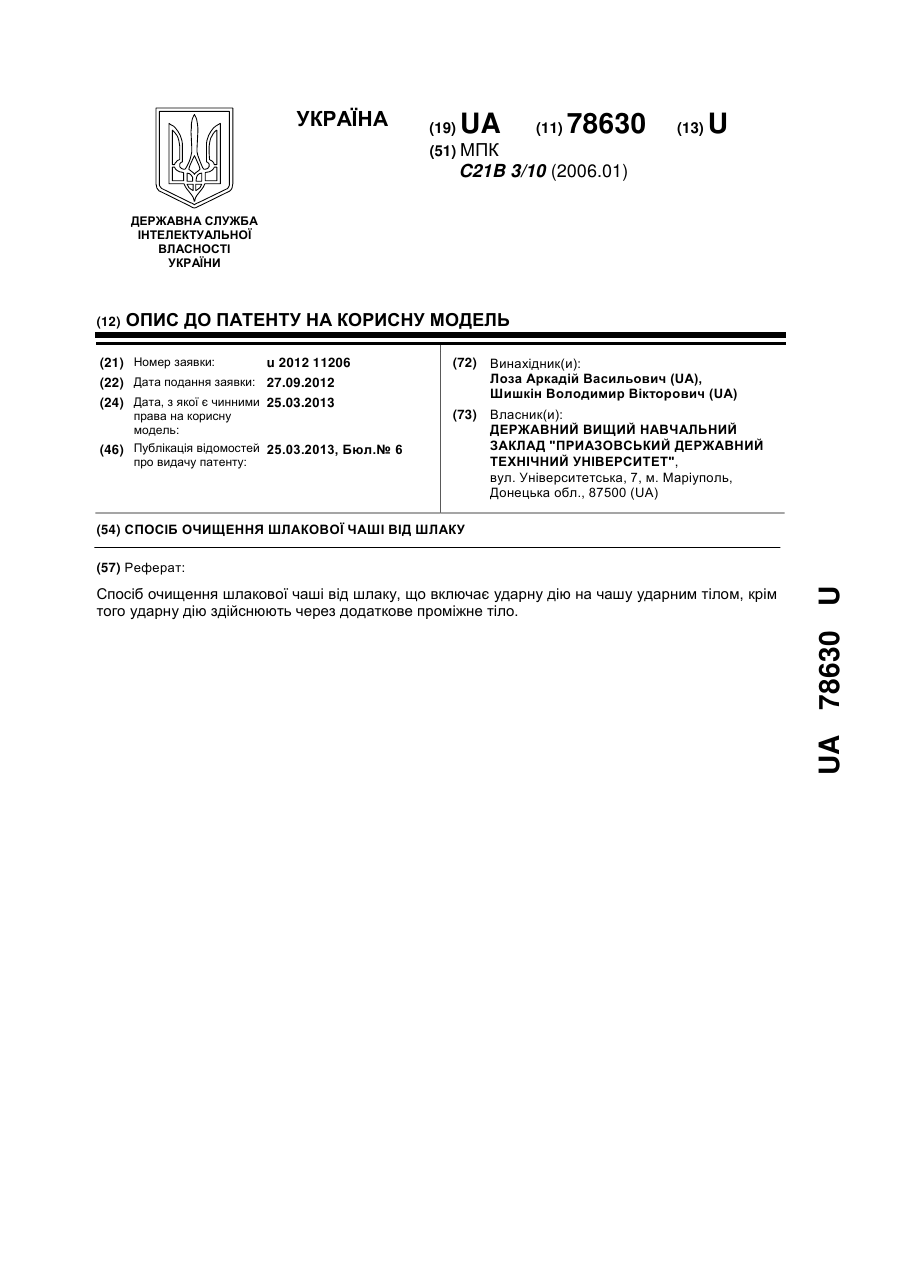

Номер патенту: 78630

Опубліковано: 25.03.2013

Автори: Шишкін Володимир Вікторович, Лоза Аркадій Васильович

МПК: C21B 3/10

Мітки: чаші, шлаку, очищення, шлакової, спосіб

Формула / Реферат:

1. Спосіб очищення шлакової чаші від шлаку, що включає ударну дію на чашу ударним тілом, який відрізняється тим, що ударну дію здійснюють через додаткове проміжне тіло.2. Спосіб за п. 1, який відрізняється тим, що перед завданням удару забезпечують постійність контакту проміжного тіла з тілом чаші.3. Спосіб за п. 2, який відрізняється тим, що профіль контактної поверхні проміжного тіла виконують тотожним профілю контактної...

Номер патенту: 69207

Опубліковано: 25.04.2012

Автори: Лоза Аркадій Васильович, Шишкін Володимир Вікторович

МПК: C21B 3/10

Мітки: ємності, металургійної, пристрій, вибивання

Формула / Реферат:

1. Пристрій для вибивання металургійної ємності, що містить ударне тіло з транспортним кріпленням, який відрізняється тим, що на поверхні ударного тіла розміщені один або декілька демпфуючих елементів.2. Пристрій по п. 1, який відрізняється тим, що демпфуючі елементи виконані з матеріалу з твердістю, яка визначається співвідношенням:,де

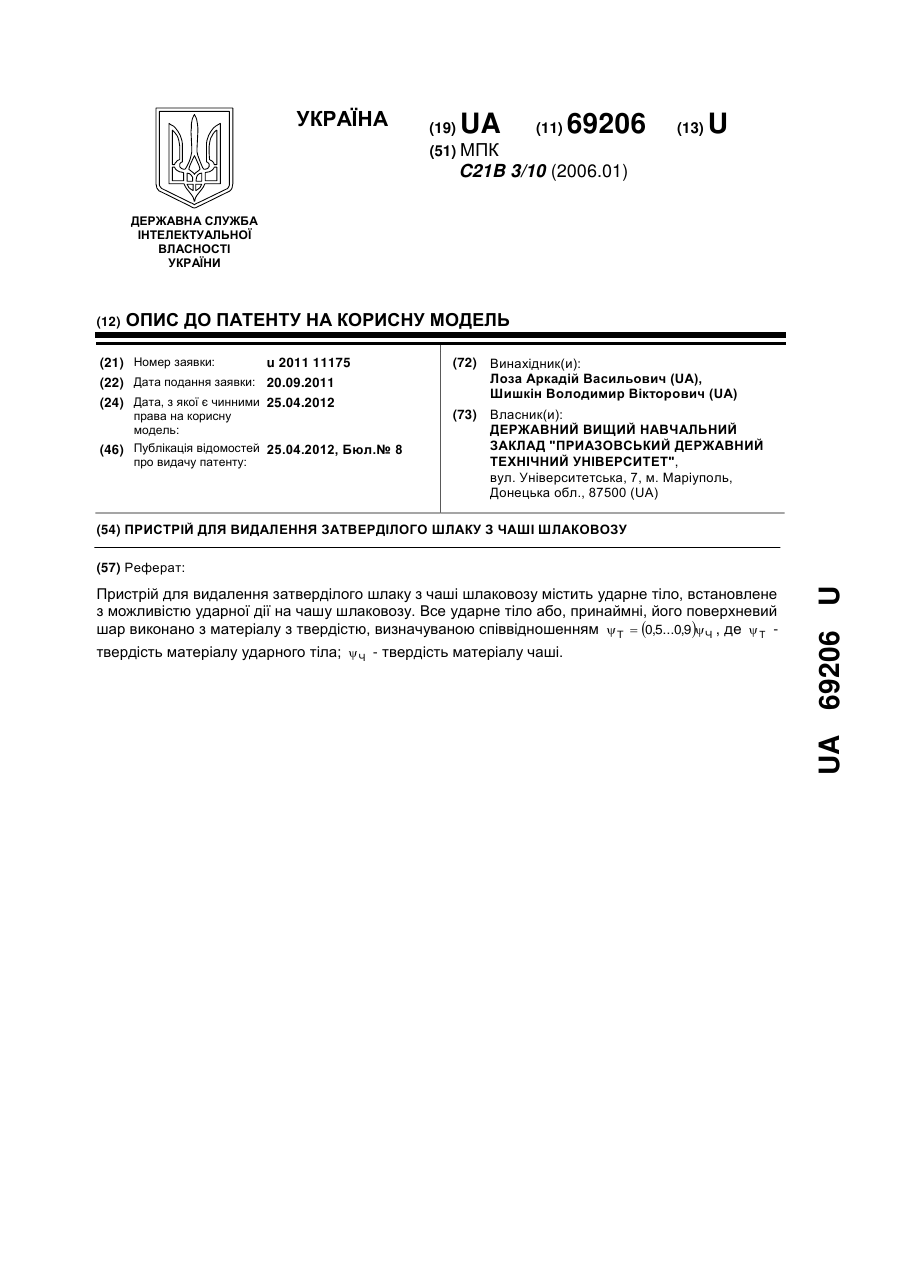

Номер патенту: 69206

Опубліковано: 25.04.2012

Автори: Шишкін Володимир Вікторович, Лоза Аркадій Васильович

МПК: C21B 3/10

Мітки: чаші, видалення, затверділого, шлаковозу, пристрій, шлаку

Формула / Реферат:

1. Пристрій для видалення затверділого шлаку з чаші шлаковозу, що містить ударне тіло, встановлене з можливістю ударної дії на чашу шлаковозу, який відрізняється тим, що все ударне тіло або, принаймні, його поверхневий шар виконано з матеріалу з твердістю, визначуваною співвідношенням , де  - твердість...

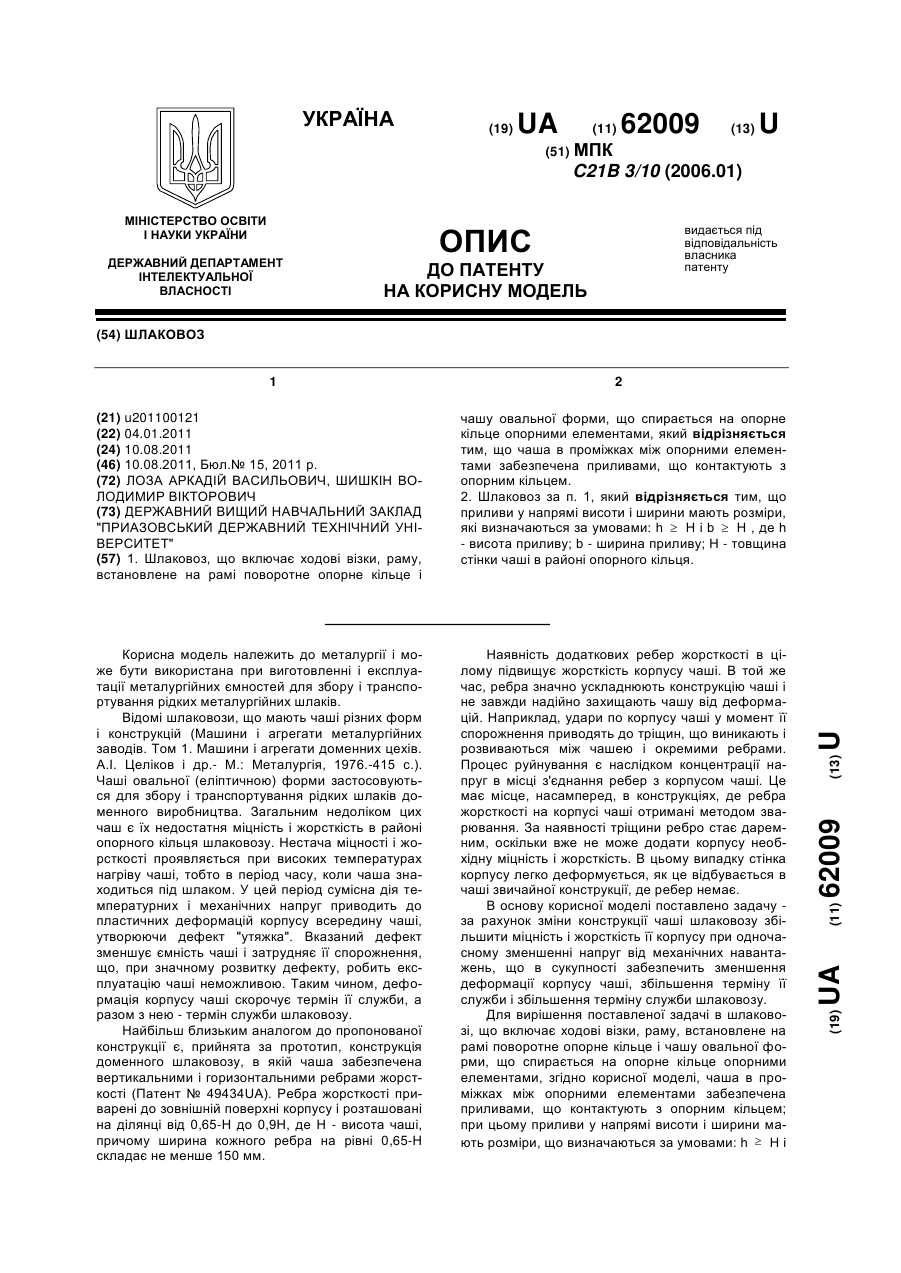

Номер патенту: 62009

Опубліковано: 10.08.2011

Автори: Лоза Аркадій Васильович, Шишкін Володимир Вікторович

МПК: C21B 3/10

Мітки: шлаковоз

Формула / Реферат:

1. Шлаковоз, що включає ходові візки, раму, встановлене на рамі поворотне опорне кільце і чашу овальної форми, що спирається на опорне кільце опорними елементами, який відрізняється тим, що чаша в проміжках між опорними елементами забезпечена приливами, що контактують з опорним кільцем.2. Шлаковоз за п. 1, який відрізняється тим, що приливи у напрямі висоти і ширини мають розміри, які визначаються за умовами: h

Номер патенту: 53920

Опубліковано: 25.10.2010

Автори: Лоза Аркадій Васильович, Шишкін Володимир Вікторович

МПК: C21B 3/10

Мітки: чаша, шлакова

Формула / Реферат:

1. Шлакова чаша, що включає суцільнометалевий корпус із стінками, яка відрізняється тим, що стінка чаші в районі верхнього торця на одній або декількох ділянках периметра виконана у вигляді приливка з локально збільшеною товщиною або локально збільшеною висотою.2. Шлакова чаша за п. 1, яка відрізняється тим, що при виконанні стінки чаші у вигляді приливка з локально збільшеною товщиною, товщина стінки перевищує звичайну не менше...

Номер патенту: 53919

Опубліковано: 25.10.2010

Автори: Лоза Аркадій Васильович, Шишкін Володимир Вікторович

МПК: C21B 3/10

Мітки: чаша, шлакова

Формула / Реферат:

1. Шлакова чаша, що містить суцільнометалевий корпус, яка відрізняється тим, що у верхній частині корпусу, в місцях, що примикають до верхнього торця, встановлено один або декілька змінних елементів.2. Шлакова чаша за п. 1, яка відрізняється тим, що змінні елементи виконані з матеріалу з підвищеною, у порівнянні з матеріалом чаші, міцністю.3. Шлакова чаша за п. 1, яка відрізняється тим, що змінні елементи встановлені в пазах,...

Номер патенту: 44485

Опубліковано: 12.10.2009

Автори: Лоза Аркадій Васильович, Шишкін Володимир Вікторович, Лоза Олена Анатоліївна

МПК: C21B 3/10

Мітки: шлаковоза, чаша

Формула / Реферат:

1. Чаша шлаковоза, що містить металевий корпус з багатошаровими по товщині стінками, яка відрізняється тим, що стінки корпусу виконані багатошаровими, починаючи від верху чаші і на глибину не більше половини висоти корпусу, при цьому хоча б один з шарів має теплопровідність менше, ніж теплопровідність основного матеріалу корпусу.2. Чаша шлаковоза за п. 1, яка відрізняється тим, що стінки корпусу виконані багатошаровими по його...

Номер патенту: 79001

Опубліковано: 10.05.2007

Автори: Драгомирецький Юлій Олександрович, Болотін Владіслав Єгорович, Дудка Анатолій Іванович

МПК: C21B 3/10, B22D 41/06

Мітки: механізм, кантування

Формула / Реферат:

Механізм кантування чаші шлаковоза, що містить електродвигун, редуктор, зубчаті колеса, які посаджені на верхньому і нижньому горизонтальних гвинтах, що закріплені у вертикальних стійках, та траверсу з втулкою, який відрізняється тим, що між верхнім і нижнім гвинтами встановлена циліндрична напрямна, яка жорстко закріплена у вертикальних стійках, а на ній встановлена траверса із втулкою, що розміщена із зазором по висоті траверси, при цьому...

Номер патенту: 14262

Опубліковано: 15.05.2006

Автори: Струтинський В'ячеслав Анатолійович, Кармазін Андрій Вікторович, Климанчук Владислав Владиславович, Івашина Володимир Володимирович, Савощенко Олександр Володимирович

МПК: C21B 3/10

Мітки: шлакових, пристрій, підготовки, ковшів

Формула / Реферат:

1. Пристрій для підготовки шлакових ковшів, що містить трубопровід для транспортування вапняного розчину, який відрізняється тим, що додатково обладнаний розпилювальним пристроєм, виконаним у вигляді конуса, наприклад, сталевого, жорстко закріпленого відносно трубопроводу і поверненого до нього вершиною, причому осі симетрії конуса і трубопроводу збігаються.2. Пристрій за п. 1, який відрізняється тим, що конус розташований на висоті...

Номер патенту: 70632

Опубліковано: 15.10.2004

Автори: Шевченко Андрій Михайлович, Зонін Володимир Костянтинович, Волков Ігор Геннадійович, Плетниченко Олександр Микитович, Крутас Микола Васильович

МПК: C21B 3/10

Мітки: шлакових, спосіб, обробки, чавунних, мульд, ковшів

Формула / Реферат:

Спосіб обробки шлакових ковшів та чавунних мульд, що включає нанесення захисного покриття на гарячу внутрішню поверхню ковшів та мульд, який відрізняється тим, що як захисне покриття використовують нейтралізовані відпрацьовані травильні розчини прокатного виробництва, при цьому нанесення захисного покриття проводять на внутрішню поверхню ковшів та мульд з температурою 140 - 220 °С.

Номер патенту: 58273

Опубліковано: 15.07.2003

Автор: Харченко Микола Миколайович

МПК: C21B 3/10

Мітки: шлакова, чаша

Формула / Реферат:

Шлакова чаша, яка має конусоподібний корпус з цапфами та упорами для установки та фіксації її в опорному кільці шлаковоза і знімне днище з ребрами жорсткості, яка відрізняється тим, що днище та корпус виконані складними, при цьому внутрішня частина днища зв'язана з його зовнішньою частиною за допомогою опорних підп'ятників, в зв'язку з чим між частинами днищ створюється зазор, а з протилежного боку внутрішня частина днища зв'язана з...

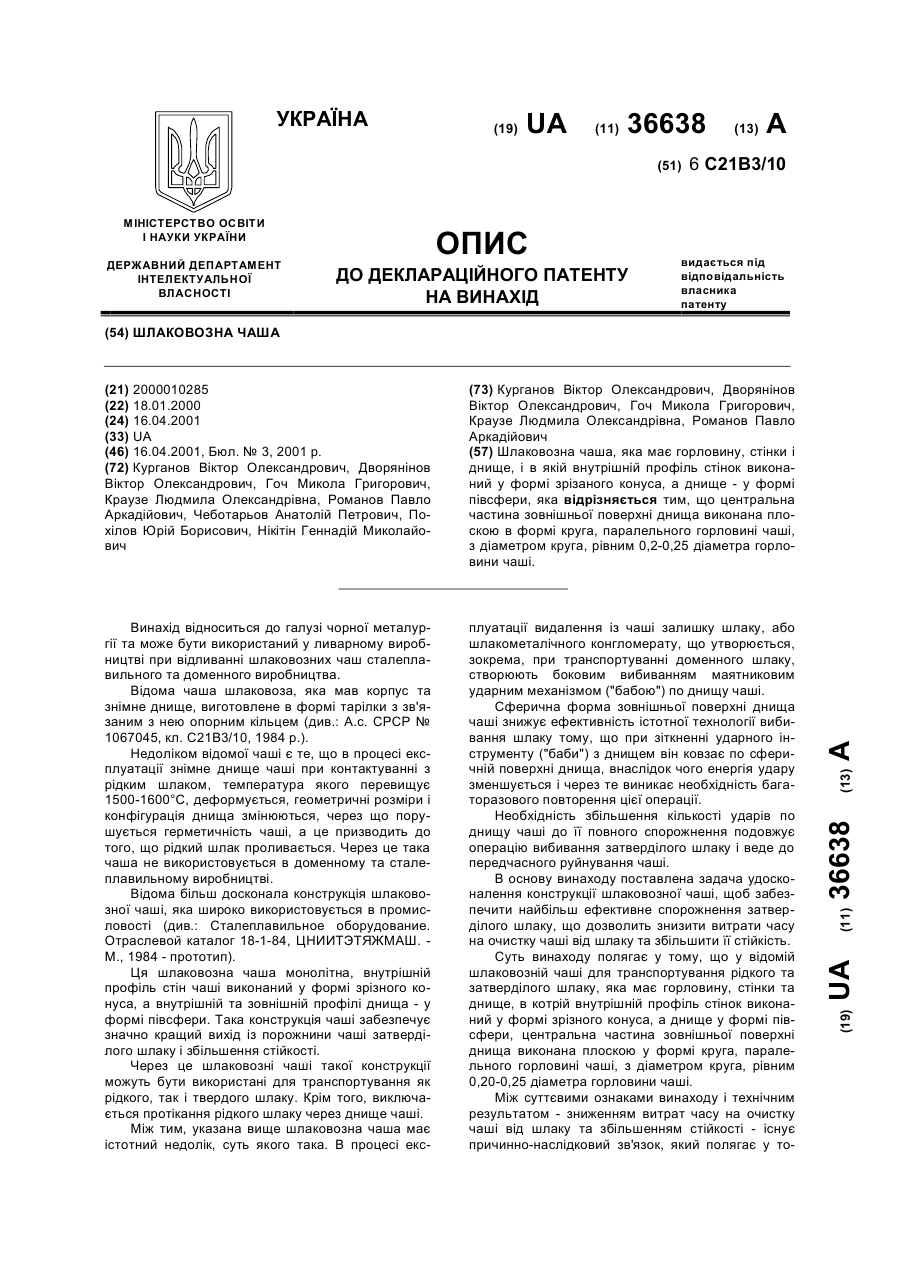

Номер патенту: 36638

Опубліковано: 16.04.2001

Автори: Гоч Микола Григорович, Курганов Віктор Олександрович, Похілов Юрій Борисович, Чеботарьов Анатолій Петрович, Романов Павло Аркадійович, Краузе Людмила Олександрівна, Дворянінов Віктор Олександрович, Нікітін Генадій Миколайович

МПК: C21B 3/10

Мітки: шлаковозна, чаша

Текст:

...бути досягнута за умови повного виключення повзання ударного механізму ("баби") по поверхні сферичного днища чаші. Такі умови можуть бути забезпечені, коли центральна частина зовнішньої поверхні днища чаші виконана плоскою у формі круга, паралельного горловині чаші. До того, плоска-частина зовнішньої поверхні дни ща повинна мати діаметр круга (d), рівний 0,200,25 діаметра горловини чаші (D). Коли діаметр круга плоскої частини зовнішньої...

Номер патенту: 33818

Опубліковано: 15.02.2001

Автори: Зорін Андрій Микитович, Вершинін Валерій Опанасович, Мунтян Сергій Олексійович, Пацер Олександр Іванович

МПК: C21B 3/10

Мітки: шлаковоза, чаша

Текст:

...форм і температурних печей являє собою відомий процес і для спеціалістів також труднощів не викликає. Винахід здійснюється наступним чином. У серійно виготовленому ковші внутрішня поверхня оброблюється негашеним вапном традиційним способом і дно частково (на висоту вогнетривкої вставки) покривається великофракційним матеріалом із нього. В донній частині ковша збирається вогнетривка вставка із футеровочного матеріалу. Висота вставки...

Номер патенту: 3986

Опубліковано: 27.12.1994

Автори: Хлопков Леонід Піменович, Сальніков Ігор Михайлович, Гончар Віктор Якович, Горб Володимир Іванович, Коваль Петро Павлович, Ковальов Володимир Васильович

МПК: C21B 3/10

Мітки: спосіб, ковшів, шлакових, обробки

Формула / Реферат:

Способ обработки шлаковых ковшей перед наливом расплава, включающий нанесение защитного покрытия на горячую внутреннюю поверхность ковша, отличающийся тем, что в качестве защитного покрытия на внутреннюю поверхность ковша с температурой 410-500°С наносят отходы титано-магниевого производства в виде геля с удельной плотностью 1,1-1,2 г/см3.

Номер патенту: 2072

Опубліковано: 26.12.1994

Автори: Прядко Микола Денисович, Ісаєнко Петро Кирилович, Верцман Григорій Моісейович, Шестопалов Іван Іванович, Акольцев Євген Дмитрович, Малкін Володимир Іванович, Гуртовий Микола Іванович, Близнюк Анатолій Михайлович, Бондаренко Микола Макарович

МПК: C21B 3/10

Мітки: шлакова, чаша

Формула / Реферат:

Шлаковая чаша, содержащая в нижней части футерованную летку с крышкой для выпуска отделившегося от шлака металла, отличающаяся тем, что, с целью повышения степени отделения металла от шлака, летка выполнена в виде распо­ложенной под углом 5—15° вверх к горизонтали трубы, длина и диаметр которой составляют соот­ветственно 0,05—0,1 и 0,02—0,05 высоты шлако­вой чаши.
