Спосіб зведення підземної споруди

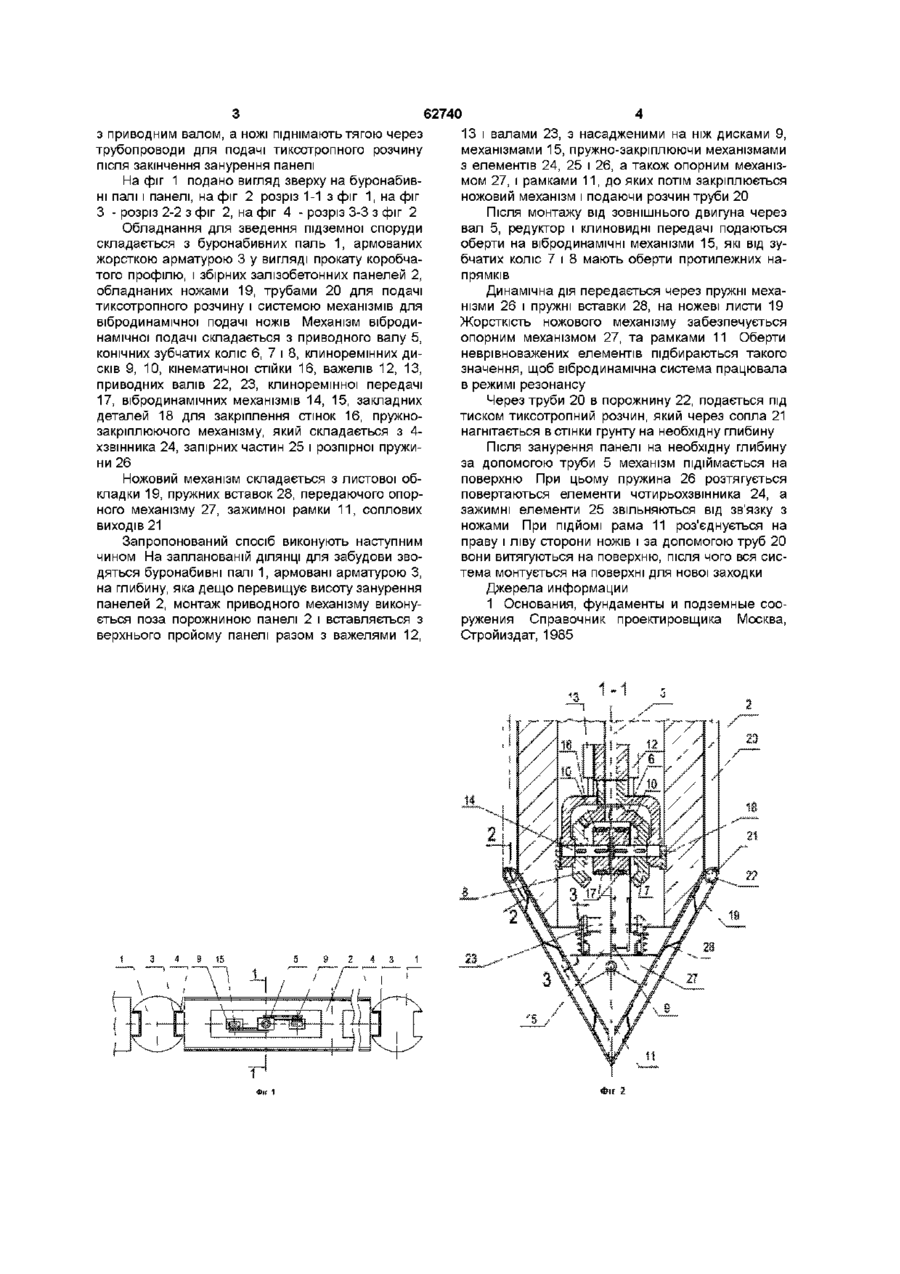

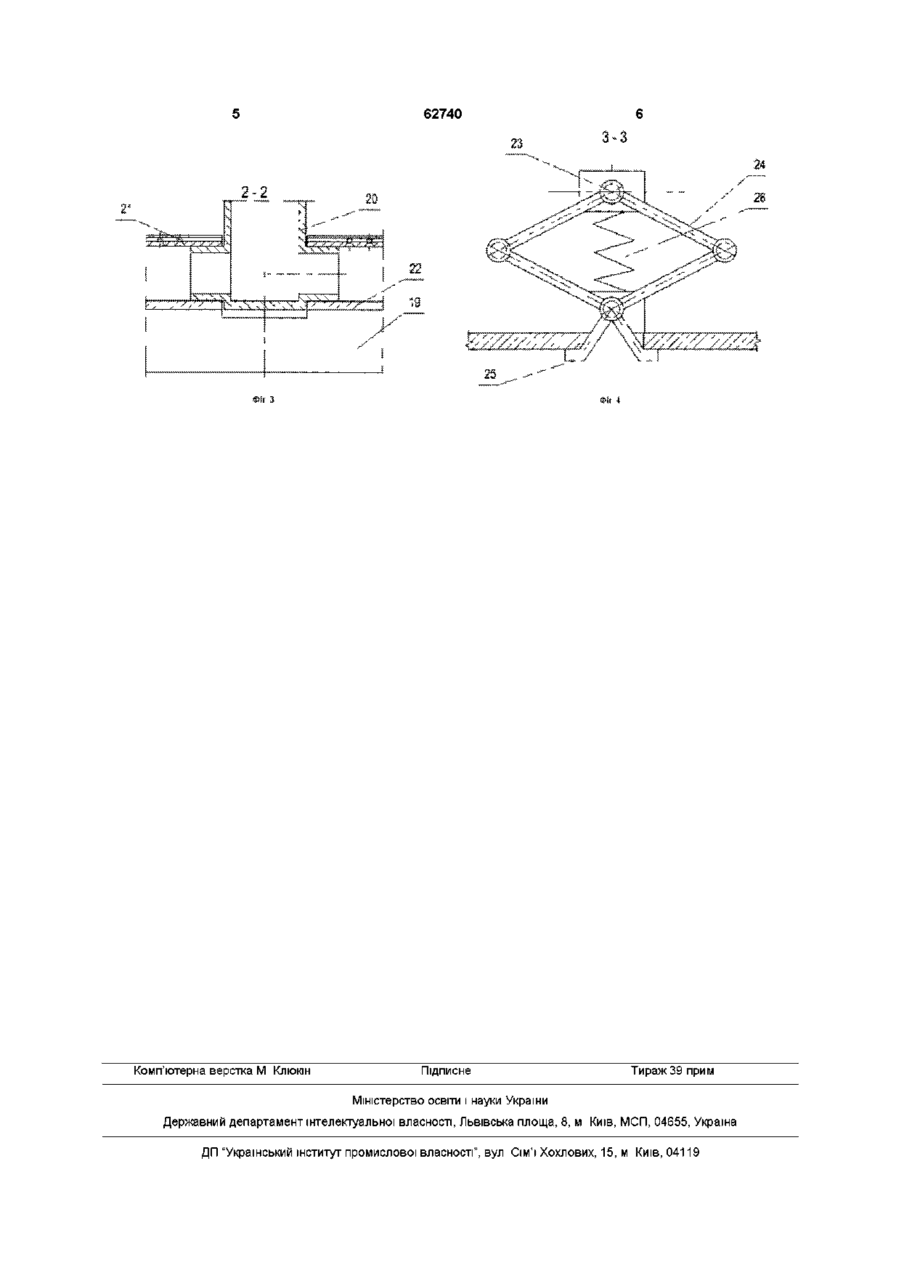

1 Спосіб зведення підземної споруди, який включає зведення стіни в грунті через заглиблення збірних пустотних стінових панелей на певну глибину за допомогою вібродинамічного пристрою, який відрізняється тим, що заглиблення панелей виконують розсуванням грунту ножем, який прикріплений до панелі через пружні елементи 2 Спосіб за п 1, який відрізняється тим, що вібродинамічне навантаження через пружні елементи передають безпосередньо на ножі в резонансному режимі 3 Спосіб за п 1, який відрізняється тим, що для направленого заглиблення панелей використовують буронабивні палі з напрямними із жорсткої арматури у вигляді металоелементів коробчатого профілю і панелі з жорсткими металічними виступами, які ковзають по напрямних буронабивної палі 4 Спосіб за п 1, який відрізняється тим, що панелі і палі заглиблюють на глибину більшу висоти споруди на величину, яка забезпечує відсутність бокового опору грунтів під спорудою 5 Спосіб за п 1, який відрізняється тим, що закріплення приводних механізмів вібродинамічних систем і ножів виконані з можливістю вільного підйому разом із привідним валом, а ножі піднімають тягою через трубопроводи для подачі тиксотропного розчину Винахід відноситься до будівництва, зокрема до будівництва протяжних підземних споруд неглибокого закладання методом "стіна у грунті" ВІДОМІ способи зведення підземних споруд неглибокого закладання методом "стіна у грунті" Недоліками існуючого способу є висока трудомісткість і вартість робіт по зведенню споруди, пов'язана з проходкою траншей стикованими свердловинами і заливкою траншеї глинистою суспензією що дає можливість будувати підземні споруди без відривки траншеї Спосіб зведення підземної споруди, що включає зведення буронабивних паль і стіни в грунті через занурення збірних пустотних стінових панелей на певну глибину за допомогою вібродинамічного пристрою, нове рішення задачі в цьому способі полягає в тому, що занурення панелей виконують роздвиганням грунту ножем, який прикріплений до панелі через пружні елементи, вібродинамічне навантаження через пружні елементи передається безпосередньо на ножі в резонансному режимі, для направленого занурення панелей використовують буронабивні палі з направляючими із жорсткої арматури у вигляді металоелементів коробчатого профілю і панелі з жорсткими металічними виступами, які ковзають по направляючим буронабивної палі, панелі і палі занурюються на глибину більшу висоти споруди, на величину, яка виключає боковий випір грунтів під спорудою, пристрої для закріплення приводних механізмів вібродинамічних систем і ножів виконані з можливістю вільного підйому механізмів разом [1] ВІДОМІ також способи зведення стіни в грунті та занурення и за допомогою вібродинамічного пристрою з вибіркою грунту з траншеї за допомогою грейфера і заливкою траншеї глинистою суспензією Недоліком даного способу є висока вартість робіт, пов'язана з додатковими витратами глиняної суспензії, яка змішується з вибираємим грунтом і видаляється з траншеї на поверхню [1] В основу винаходу покладено задачу створення способу, який передбачає зведення буронабивних паль з боковими направляючими, і занурення в грунт збірних пустотних панелей, обладнаних вібродинамічним приводом і ножовим механізмом, (О 62740 13 і валами 23, з насадженими на ніж дисками 9, з приводним валом, а ножі піднімають тягою через механізмами 15, пружно-закріплюючи механізмами трубопроводи для подачі тиксотропного розчину з елементів 24, 25 і 26, а також опорним механізпісля закінчення занурення панелі мом 27, і рамками 11, до яких потім закріплюється На фіг 1 подано вигляд зверху на буронабивножовий механізм і подаючи розчин труби 20 ні палі і панелі, на фіг 2 розріз 1-1 з фіг 1, на фіг З - розріз 2-2 з фіг 2, на фіг 4 - розріз 3-3 з фіг 2 Після монтажу від зовнішнього двигуна через вал 5, редуктор і клиновидні передачі подаються Обладнання для зведення підземної споруди оберти на вібродинамічні механізми 15, які від зускладається з буронабивних паль 1, армованих бчатих коліс 7 і 8 мають оберти протилежних нажорсткою арматурою 3 у вигляді прокату коробчапрямків того профілю, і збірних залізобетонних панелей 2, обладнаних ножами 19, трубами 20 для подачі Динамічна дія передається через пружні мехатиксотропного розчину і системою механізмів для нізми 26 і пружні вставки 28, на ножеві листи 19 вібродинамічної подачі ножів Механізм вібродиЖорсткість ножового механізму забезпечується намічної подачі складається з приводного валу 5, опорним механізмом 27, та рамками 11 Оберти конічних зубчатих коліс 6, 7 і 8, клиноремінних диневрівноважених елементів підбираються такого сків 9, 10, кінематичної стійки 16, важелів 12, 13, значення, щоб вібродинамічна система працювала приводних валів 22, 23, клиноремінної передачі в режимі резонансу 17, вібродинамічних механізмів 14, 15, закладних Через труби 20 в порожнину 22, подається під деталей 18 для закріплення стінок 16, пружнотиском тиксотропний розчин, який через сопла 21 закріплюючого механізму, який складається з 4нагнітається в стінки грунту на необхідну глибину хзвінника 24, запірних частин 25 і розпірної пружиПісля занурення панелі на необхідну глибину ни 26 за допомогою труби 5 механізм підіймається на поверхню При цьому пружина 26 розтягується Ножовий механізм складається з листової обповертаються елементи чотирьохзвшника 24, а кладки 19, пружних вставок 28, передаючого опорзажимні елементи 25 звільняються від зв'язку з ного механізму 27, зажимної рамки 11, соплових ножами При ПІДЙОМІ рама 11 роз'єднується на виходів 21 праву і ліву сторони ножів і за допомогою труб 20 Запропонований спосіб виконують наступним вони витягуються на поверхню, після чого вся сисчином На запланованій ДІЛЯНЦІ ДЛЯ забудови звотема монтується на поверхні для нової заходки дяться буронабивні палі 1, армовані арматурою З, на глибину, яка дещо перевищує висоту занурення Джерела информации панелей 2, монтаж приводного механізму викону1 Основания, фундаменты и подземные сооється поза порожниною панелі 2 і вставляється з ружения Справочник проектировщика Москва, верхнього пройому панелі разом з важелями 12, Стройиздат, 1985 9 1 5 3 1 62740 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
