Електричний інфрачервоний випромінювач для зварювання термопластичних полімерних матеріалів

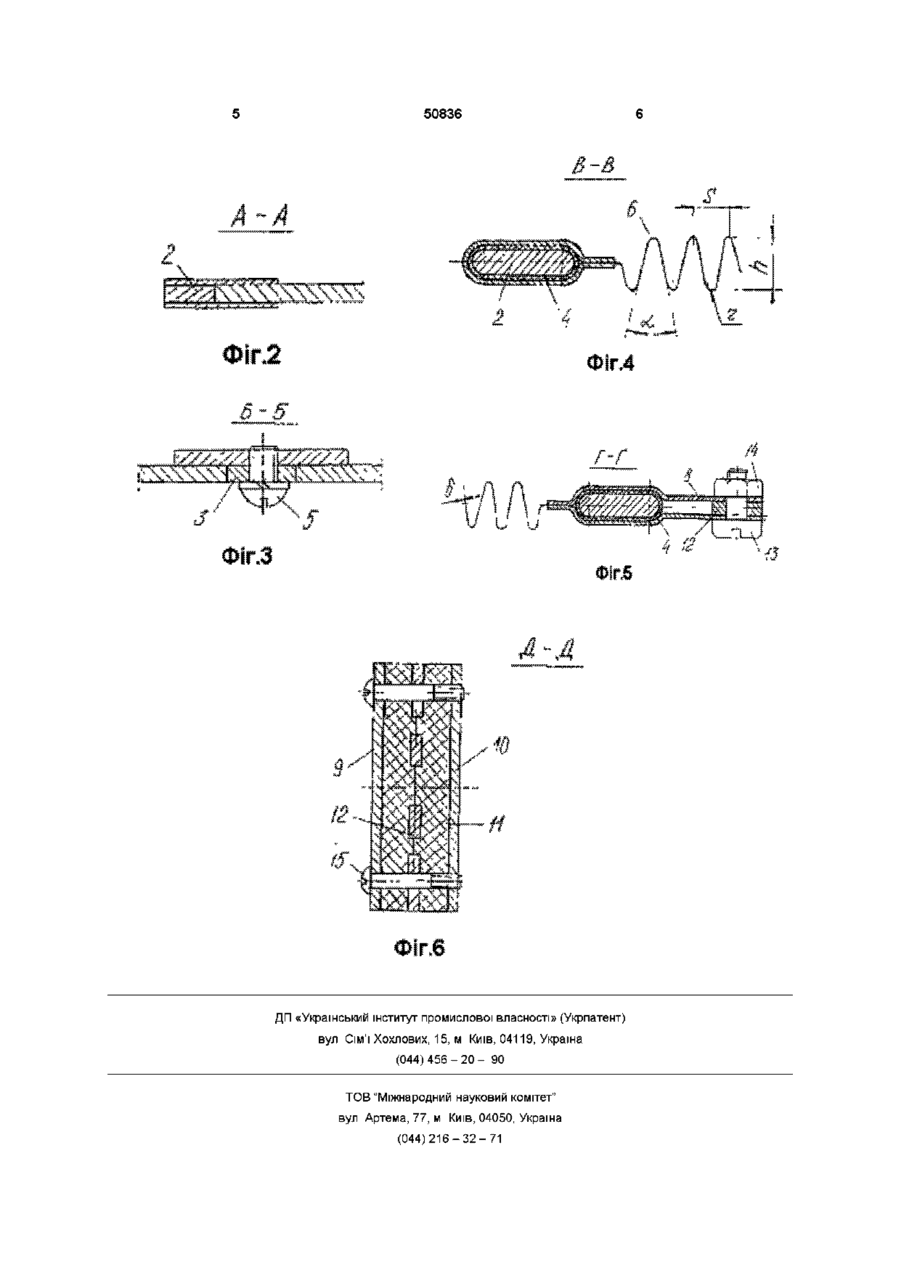

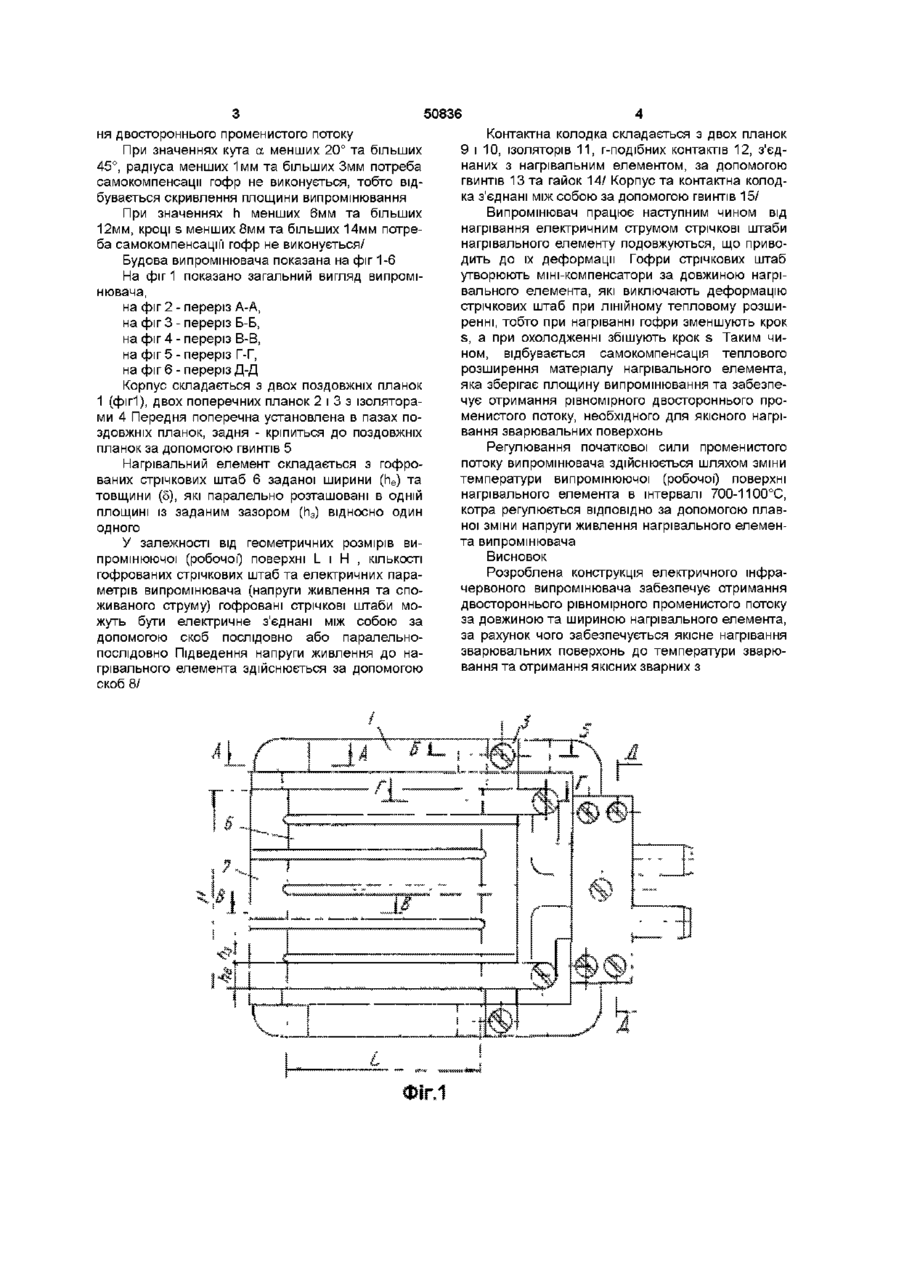

Електричний інфрачервоний випромінювач для зварювання термопластичних полімерних матеріалів, що містить корпус, прямокутний нагрівальний елемент та контактну колодку, який відрізняється тим, що нагрівальний елемент виконаний у вигляді гофрованих стрічкових штаб з кутом а = 20 - 45 , радіусом г = 1 - Змм, шириною h = 6 - 12мм, кроком S = 8 - 14мм, паралельно з'єднаних між собою в одній площині ханізм натягування стрічкових штаб нагрівального елемента не дозволяє забезпечити необхідне регулювання зусилля натягування стрічкових штаб нагрівального елемента при їх тепловій деформації та не забезпечує отримання двостороннього рівномірного променистого потоку, необхідного для одержання якісних зварних з'єднань В основу винаходу поставлено завдання розробити надійну конструкцію інфрачервоного випромінювача шляхом застосування нагрівального елемента у вигляді гофрованих стрічкових штаб, забезпечуючих зберігання площини випромінювання, отримання рівномірного двостороннього променистого потоку, якісне нагрівання зварювальних поверхонь до температури зварювання полімеру та одержання якісних зварних з'єднань Для вирішення поставленого завдання в конструкції інфрачервоного випромінювача, який включає корпус, нагрівальний елемент та контактну колодку, згідно з винаходом, нагрівальний елемент виконаний у вигляді паралельних гофрованих стрічкових штаб з кутом а = 20 - 45°, радіусом г = 1 - Змм, шириною h = 6 - 12мм, кроком s = 8 14мм, з'єднаних між собою в одній площині Кут а і радіус г повинні бути такими, щоб забезпечувалася самофіксація гофрованих стрічкових штаб при їх подовженні під час процесу нагрівання електричним струмом, що забезпечує зберігання площини випромінювання та отримай О (О со 00 о ю 50836 ня двостороннього променистого потоку При значеннях кута а менших 20° та більших 45°, радіуса менших 1мм та більших Змм потреба самокомпенсацм гофр не виконується, тобто відбувається скривлення площини випромінювання При значеннях h менших 6мм та більших 12мм, кроці s менших 8мм та більших 14мм потреба самокомпенсацім гофр не виконується/ Будова випромінювача показана на фіг 1-6 На фіг 1 показано загальний вигляд випромінювача, на фіг 2 - переріз А-А, на фіг 3 - переріз Б-Б, на фіг 4 - переріз В-В, на фіг 5 - переріз Г-Г, на фіг 6 - переріз Д-Д Корпус складається з двох поздовжніх планок 1 (фіг1), двох поперечних планок 2 і 3 з ізоляторами 4 Передня поперечна установлена в пазах поздовжніх планок, задня - кріпиться до поздовжніх планок за допомогою гвинтів 5 Нагрівальний елемент складається з гофрованих стрічкових штаб 6 заданої ширини (пе) та товщини (5), які паралельно розташовані в одній площині із заданим зазором (п3) відносно один одного У залежності від геометричних розмірів випромінюючої (робочої) поверхні L і Н , КІЛЬКОСТІ гофрованих стрічкових штаб та електричних параметрів випромінювача (напруги живлення та споживаного струму) гофровані стрічкові штаби можуть бути електричне з'єднані між собою за допомогою скоб послідовно або паралельнопослідовно Підведення напруги живлення до нагрівального елемента здійснюється за допомогою скоб 8/ Контактна колодка складається з двох планок 9 і 10, ізоляторів 11, г-подібних контактів 12, з'єднаних з нагрівальним елементом, за допомогою гвинтів 13 та гайок 14/ Корпус та контактна колодка з'єднані між собою за допомогою гвинтів 15/ Випромінювач працює наступним чином від нагрівання електричним струмом стрічкові штаби нагрівального елементу подовжуються, що приводить до їх деформації Гофри стрічкових штаб утворюють міні-компенсатори за довжиною нагрівального елемента, які виключають деформацію стрічкових штаб при лінійному тепловому розширенні, тобто при нагріванні гофри зменшують крок s, а при охолодженні збішують крок s Таким чином, відбувається самокомпенсація теплового розширення матеріалу нагрівального елемента, яка зберігає площину випромінювання та забезпечує отримання рівномірного двостороннього променистого потоку, необхідного для якісного нагрівання зварювальних поверхонь Регулювання початкової сили променистого потоку випромінювача здійснюється шляхом зміни температури випромінюючої (робочої) поверхні нагрівального елемента в інтервалі 700-1100°С, котра регулюється ВІДПОВІДНО за допомогою плавної зміни напруги живлення нагрівального елемента випромінювача Висновок Розроблена конструкція електричного інфрачервоного випромінювача забезпечує отримання двостороннього рівномірного променистого потоку за довжиною та шириною нагрівального елемента, за рахунок чого забезпечується якісне нагрівання зварювальних поверхонь до температури зварювання та отримання якісних зварних з 50836 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
