Пристрій керування системами будинку

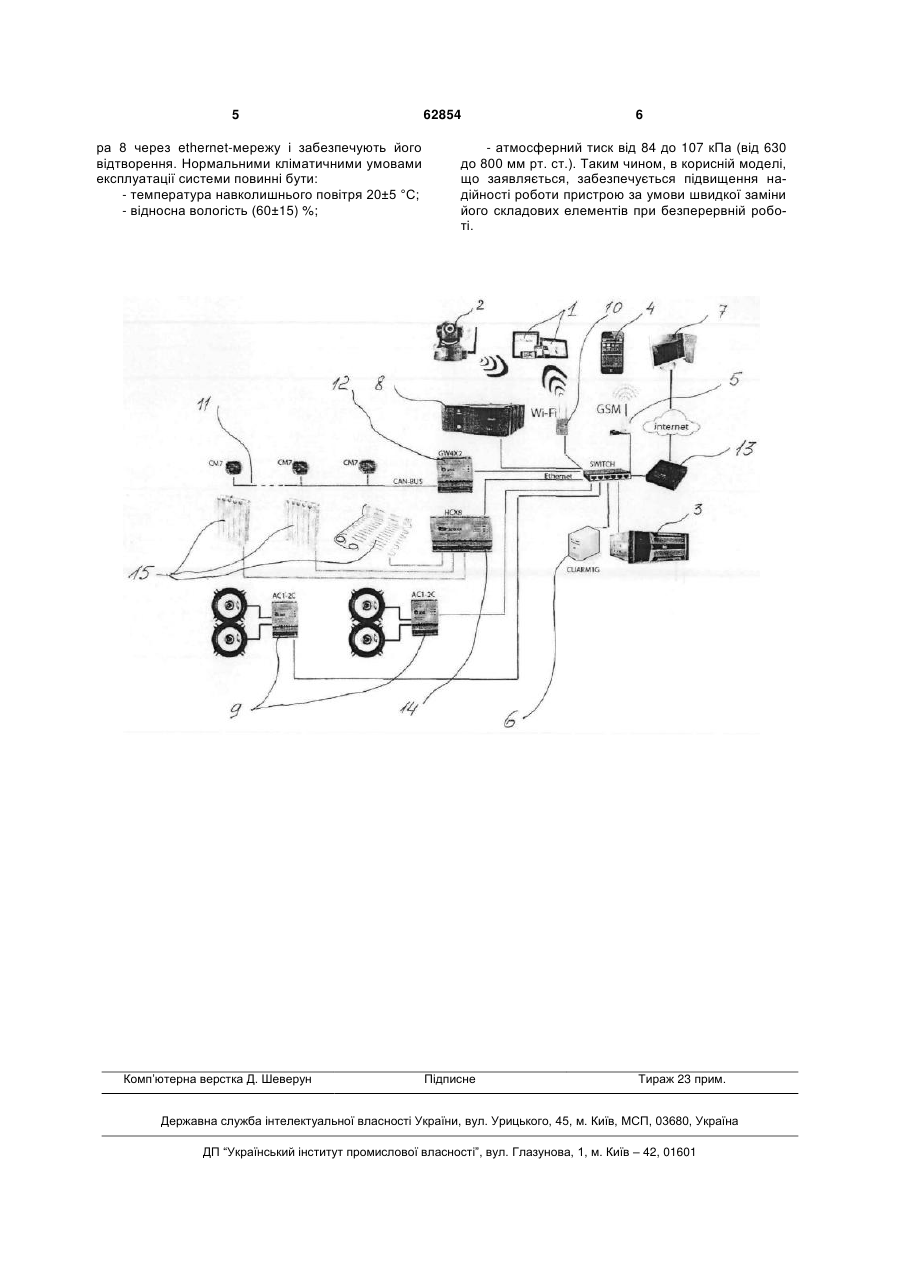

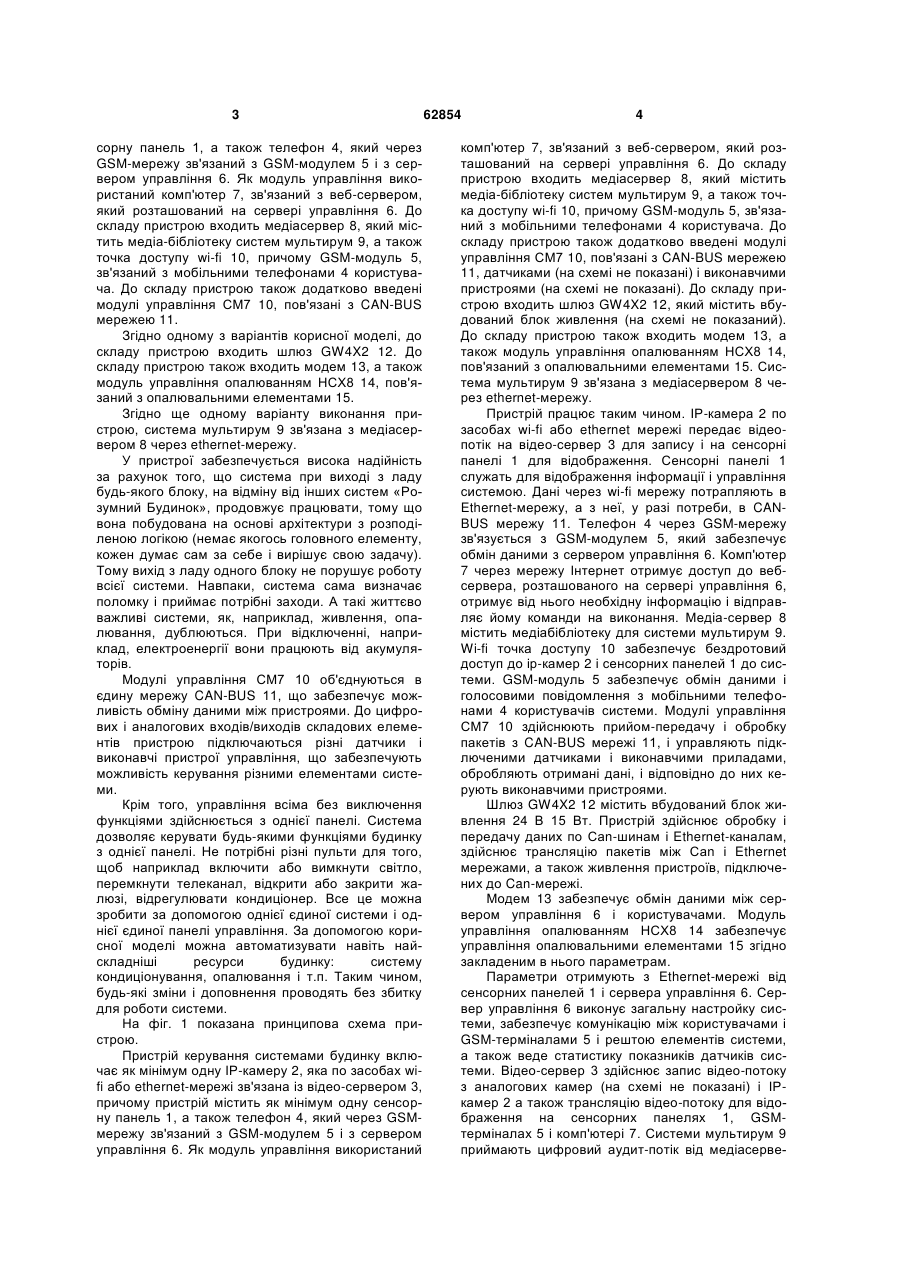

1. Пристрій керування системами будинку, який включає модуль прийому сигналів і модулі управління, які встановлені в місцях збору інформації і виконання команди з модуля управління, який відрізняється тим, що як модуль прийому сигналів використана як мінімум одна IP-камера 2, яка по засобах wi-fi або ethernet-мережі зв'язана із відеосервером 3, причому пристрій містить як мінімум одну сенсорну панель 1, а також телефон 4, який через GSM-мережу зв'язаний з GSM-модулем 5 і з сервером управління 6, причому як модуль 3 сорну панель 1, а також телефон 4, який через GSM-мережу зв'язаний з GSM-модулем 5 і з сервером управління 6. Як модуль управління використаний комп'ютер 7, зв'язаний з веб-сервером, який розташований на сервері управління 6. До складу пристрою входить медіасервер 8, який містить медіа-бібліотеку систем мультирум 9, а також точка доступу wi-fi 10, причому GSM-модуль 5, зв'язаний з мобільними телефонами 4 користувача. До складу пристрою також додатково введені модулі управління СМ7 10, пов'язані з CAN-BUS мережею 11. Згідно одному з варіантів корисної моделі, до складу пристрою входить шлюз GW4X2 12. До складу пристрою також входить модем 13, а також модуль управління опалюванням НСХ8 14, пов'язаний з опалювальними елементами 15. Згідно ще одному варіанту виконання пристрою, система мультирум 9 зв'язана з медіасервером 8 через ethernet-мережу. У пристрої забезпечується висока надійність за рахунок того, що система при виході з ладу будь-якого блоку, на відміну від інших систем «Розумний Будинок», продовжує працювати, тому що вона побудована на основі архітектури з розподіленою логікою (немає якогось головного елементу, кожен думає сам за себе і вирішує свою задачу). Тому вихід з ладу одного блоку не порушує роботу всієї системи. Навпаки, система сама визначає поломку і приймає потрібні заходи. А такі життєво важливі системи, як, наприклад, живлення, опалювання, дублюються. При відключенні, наприклад, електроенергії вони працюють від акумуляторів. Модулі управління СМ7 10 об'єднуються в єдину мережу CAN-BUS 11, що забезпечує можливість обміну даними між пристроями. До цифрових і аналогових входів/виходів складових елементів пристрою підключаються різні датчики і виконавчі пристрої управління, що забезпечують можливість керування різними елементами системи. Крім того, управління всіма без виключення функціями здійснюється з однієї панелі. Система дозволяє керувати будь-якими функціями будинку з однієї панелі. Не потрібні різні пульти для того, щоб наприклад включити або вимкнути світло, перемкнути телеканал, відкрити або закрити жалюзі, відрегулювати кондиціонер. Все це можна зробити за допомогою однієї єдиної системи і однієї єдиної панелі управління. За допомогою корисної моделі можна автоматизувати навіть найскладніші ресурси будинку: систему кондиціонування, опалювання і т.п. Таким чином, будь-які зміни і доповнення проводять без збитку для роботи системи. На фіг. 1 показана принципова схема пристрою. Пристрій керування системами будинку включає як мінімум одну ІР-камеру 2, яка по засобах wifi або ethernet-мережі зв'язана із відео-сервером 3, причому пристрій містить як мінімум одну сенсорну панель 1, а також телефон 4, який через GSMмережу зв'язаний з GSM-модулем 5 і з сервером управління 6. Як модуль управління використаний 62854 4 комп'ютер 7, зв'язаний з веб-сервером, який розташований на сервері управління 6. До складу пристрою входить медіасервер 8, який містить медіа-бібліотеку систем мультирум 9, а також точка доступу wi-fi 10, причому GSM-модуль 5, зв'язаний з мобільними телефонами 4 користувача. До складу пристрою також додатково введені модулі управління СМ7 10, пов'язані з CAN-BUS мережею 11, датчиками (на схемі не показані) і виконавчими пристроями (на схемі не показані). До складу пристрою входить шлюз GW4X2 12, який містить вбудований блок живлення (на схемі не показаний). До складу пристрою також входить модем 13, а також модуль управління опалюванням НСХ8 14, пов'язаний з опалювальними елементами 15. Система мультирум 9 зв'язана з медіасервером 8 через ethernet-мережу. Пристрій працює таким чином. ІР-камера 2 по засобах wi-fi або ethernet мережі передає відеопотік на відео-сервер 3 для запису і на сенсорні панелі 1 для відображення. Сенсорні панелі 1 служать для відображення інформації і управління системою. Дані через wi-fi мережу потрапляють в Ethernet-мережу, а з неї, у разі потреби, в CANBUS мережу 11. Телефон 4 через GSM-мережу зв'язується з GSM-модулем 5, який забезпечує обмін даними з сервером управління 6. Комп'ютер 7 через мережу Інтернет отримує доступ до вебсервера, розташованого на сервері управління 6, отримує від нього необхідну інформацію і відправляє йому команди на виконання. Медіа-сервер 8 містить медіабібліотеку для системи мультирум 9. Wi-fi точка доступу 10 забезпечує бездротовий доступ до ір-камер 2 і сенсорних панелей 1 до системи. GSM-модуль 5 забезпечує обмін даними і голосовими повідомлення з мобільними телефонами 4 користувачів системи. Модулі управління СМ7 10 здійснюють прийом-передачу і обробку пакетів з CAN-BUS мережі 11, і управляють підключеними датчиками і виконавчими приладами, обробляють отримані дані, і відповідно до них керують виконавчими пристроями. Шлюз GW4X2 12 містить вбудований блок живлення 24 В 15 Вт. Пристрій здійснює обробку і передачу даних по Саn-шинам і Ethernet-каналам, здійснює трансляцію пакетів між Саn і Ethernet мережами, а також живлення пристроїв, підключених до Can-мережі. Модем 13 забезпечує обмін даними між сервером управління 6 і користувачами. Модуль управління опалюванням НСХ8 14 забезпечує управління опалювальними елементами 15 згідно закладеним в нього параметрам. Параметри отримують з Ethernet-мережі від сенсорних панелей 1 і сервера управління 6. Сервер управління 6 виконує загальну настройку системи, забезпечує комунікацію між користувачами і GSM-терміналами 5 і рештою елементів системи, а також веде статистику показників датчиків системи. Відео-сервер 3 здійснює запис відео-потоку з аналогових камер (на схемі не показані) і ІРкамер 2 а також трансляцію відео-потоку для відображення на сенсорних панелях 1, GSMтерміналах 5 і комп'ютері 7. Системи мультирум 9 приймають цифровий аудит-потік від медіасерве 5 ра 8 через ethernet-мережу і забезпечують його відтворення. Нормальними кліматичними умовами експлуатації системи повинні бути: - температура навколишнього повітря 20±5 °C; - відносна вологість (60±15) %; Комп’ютерна верстка Д. Шеверун 62854 6 - атмосферний тиск від 84 до 107 кПа (від 630 до 800 мм рт. ст.). Таким чином, в корисній моделі, що заявляється, забезпечується підвищення надійності роботи пристрою за умови швидкої заміни його складових елементів при безперервній роботі. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
