Спосіб дослідження міцності бетону стиснутої зони над небезпечною похилою тріщиною в згинальних елементах

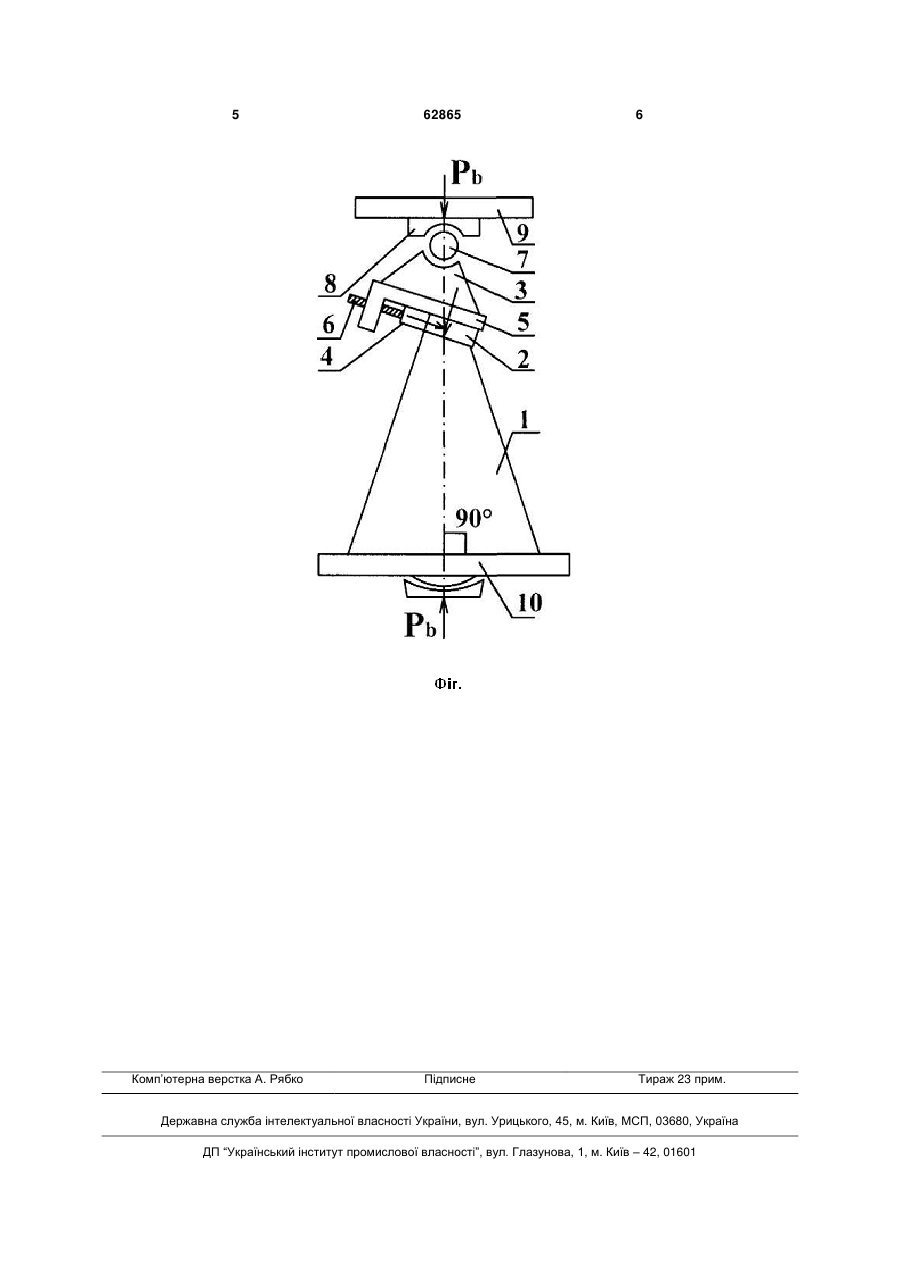

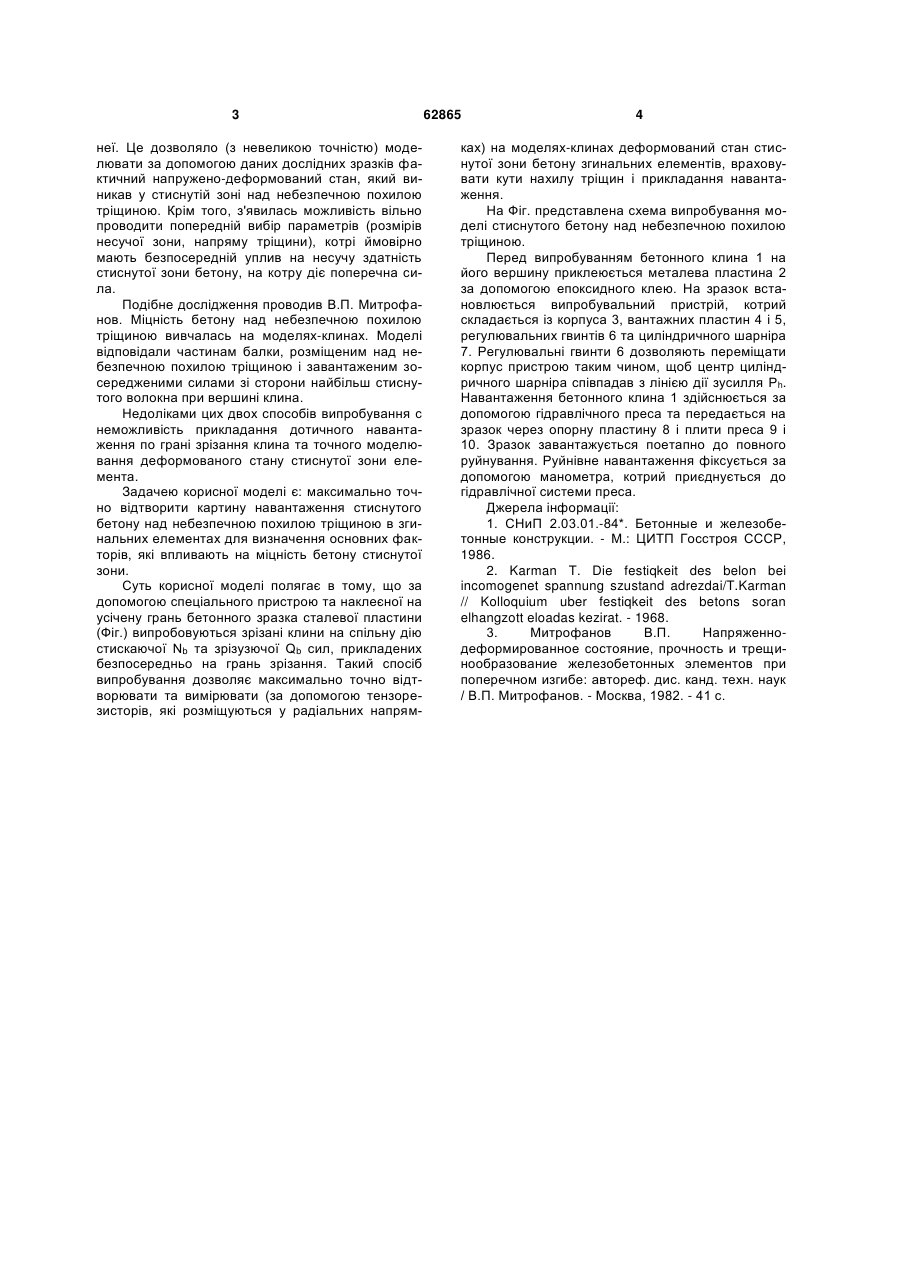

Спосіб дослідження міцності бетону стиснутої зони над небезпечною похилою тріщиною в згинальних елементах шляхом випробування моделейклинів (1) на спільну дію стискуючої Nb та зрізуючої 3 неї. Це дозволяло (з невеликою точністю) моделювати за допомогою даних дослідних зразків фактичний напружено-деформований стан, який виникав у стиснутій зоні над небезпечною похилою тріщиною. Крім того, з'явилась можливість вільно проводити попередній вибір параметрів (розмірів несучої зони, напряму тріщини), котрі ймовірно мають безпосередній уплив на несучу здатність стиснутої зони бетону, на котру діє поперечна сила. Подібне дослідження проводив В.П. Митрофанов. Міцність бетону над небезпечною похилою тріщиною вивчалась на моделях-клинах. Моделі відповідали частинам балки, розміщеним над небезпечною похилою тріщиною і завантаженим зосередженими силами зі сторони найбільш стиснутого волокна при вершині клина. Недоліками цих двох способів випробування с неможливість прикладання дотичного навантаження по грані зрізання клина та точного моделювання деформованого стану стиснутої зони елемента. Задачею корисної моделі є: максимально точно відтворити картину навантаження стиснутого бетону над небезпечною похилою тріщиною в згинальних елементах для визначення основних факторів, які впливають на міцність бетону стиснутої зони. Суть корисної моделі полягає в тому, що за допомогою спеціального пристрою та наклеєної на усічену грань бетонного зразка сталевої пластини (Фіг.) випробовуються зрізані клини на спільну дію стискаючої Nb та зрізузючої Qb сил, прикладених безпосередньо на грань зрізання. Такий спосіб випробування дозволяє максимально точно відтворювати та вимірювати (за допомогою тензорезисторів, які розміщуються у радіальних напрям 62865 4 ках) на моделях-клинах деформований стан стиснутої зони бетону згинальних елементів, враховувати кути нахилу тріщин і прикладання навантаження. На Фіг. представлена схема випробування моделі стиснутого бетону над небезпечною похилою тріщиною. Перед випробуванням бетонного клина 1 на його вершину приклеюється металева пластина 2 за допомогою епоксидного клею. На зразок встановлюється випробувальний пристрій, котрий складається із корпуса 3, вантажних пластин 4 і 5, регулювальних гвинтів 6 та циліндричного шарніра 7. Регулювальні гвинти 6 дозволяють переміщати корпус пристрою таким чином, щоб центр циліндричного шарніра співпадав з лінією дії зусилля Ph. Навантаження бетонного клина 1 здійснюється за допомогою гідравлічного преса та передається на зразок через опорну пластину 8 і плити преса 9 і 10. Зразок завантажується поетапно до повного руйнування. Руйнівне навантаження фіксується за допомогою манометра, котрий приєднується до гідравлічної системи преса. Джерела інформації: 1. СНиП 2.03.01.-84*. Бетонные и железобетонные конструкции. - М.: ЦИТП Госстроя СССР, 1986. 2. Karman T. Die festiqkeit des belon bei incomogenet spannung szustand adrezdai/T.Karman // Kolloquium uber festiqkeit des betons soran elhangzott eloadas kezirat. - 1968. 3. Митрофанов В.П. Напряженнодеформированное состояние, прочность и трещинообразование железобетонных элементов при поперечном изгибе: автореф. дис. канд. техн. наук / В.П. Митрофанов. - Москва, 1982. - 41 с. 5 Комп’ютерна верстка А. Рябко 62865 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
