Протектор пневматичної шини
Формула / Реферат
Протектор пневматичної шини, що містить виступи двох типів та утворені ними канавки, який відрізняється тим, що виступи розміщені під кутом 45-75° до серединної лінії протектора, при цьому виступи одного типу мають форму трапецієподібних чотирикутників, та на їх робочій поверхні виконані відокремлені одна від одної паралельні насічки, а виступи іншого типу мають вигляд багатокутних призм, робоча поверхня яких виконана пласкою.
Текст

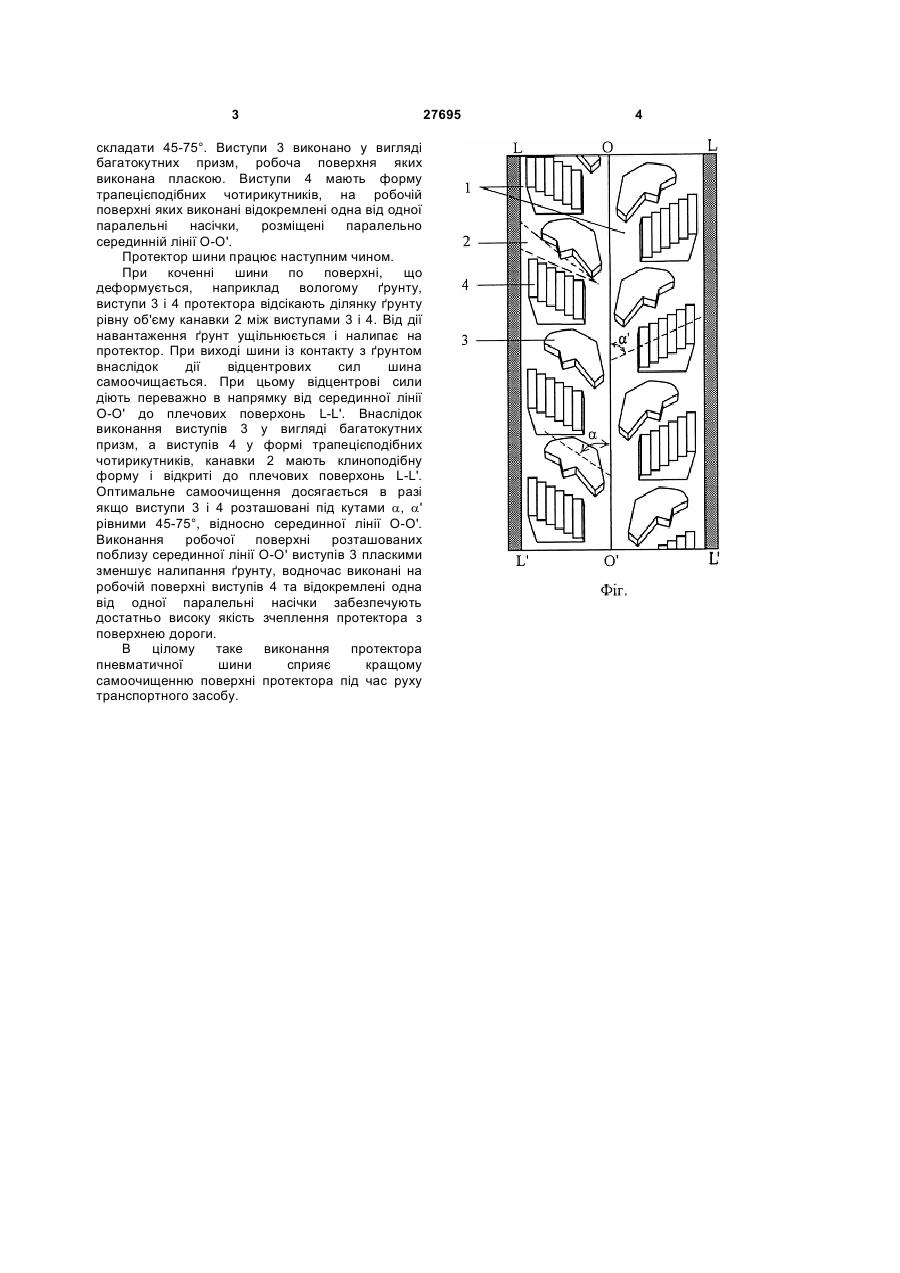

Протектор пневматичної шини, що містить виступи двох типів та утворені ними канавки, який 3 складати 45-75°. Виступи 3 виконано у вигляді багатокутних призм, робоча поверхня яких виконана пласкою. Виступи 4 мають форму трапецієподібних чотирикутників, на робочій поверхні яких виконані відокремлені одна від одної паралельні насічки, розміщені паралельно серединній лінії О-О'. Протектор шини працює наступним чином. При коченні шини по поверхні, що деформується, наприклад вологому ґрунту, виступи 3 і 4 протектора відсікають ділянку ґрунту рівну об'єму канавки 2 між виступами 3 і 4. Від дії навантаження ґрунт ущільнюється і налипає на протектор. При виході шини із контакту з ґрунтом внаслідок дії відцентрових сил шина самоочищається. При цьому відцентрові сили діють переважно в напрямку від серединної лінії О-О' до плечових поверхонь L-L'. Внаслідок виконання виступів 3 у вигляді багатокутних призм, а виступів 4 у формі трапецієподібних чотирикутників, канавки 2 мають клиноподібну форму і відкриті до плечових поверхонь L-L'. Оптимальне самоочищення досягається в разі якщо виступи 3 і 4 розташовані під кутами a, a' рівними 45-75°, відносно серединної лінії О-О'. Виконання робочої поверхні розташованих поблизу серединної лінії О-О' виступів 3 пласкими зменшує налипання ґрунту, водночас виконані на робочій поверхні виступів 4 та відокремлені одна від одної паралельні насічки забезпечують достатньо високу якість зчеплення протектора з поверхнею дороги. В цілому таке виконання протектора пневматичної шини сприяє кращому самоочищенню поверхні протектора під час руху транспортного засобу. 27695 4
ДивитисяДодаткова інформація
Назва патенту англійськоюProtector of pneumatic tire
Автори англійськоюParkhomenko Oleksandr Volodymyrovych
Назва патенту російськоюПротектор пневматической шины
Автори російськоюПархоменко Александр Владимирович
МПК / Мітки
МПК: B60C 11/04
Мітки: протектор, пневматичної, шини
