Просторовий рамно-зв’язковий сталезалізобетонний каркас багатоповерхової будівлі

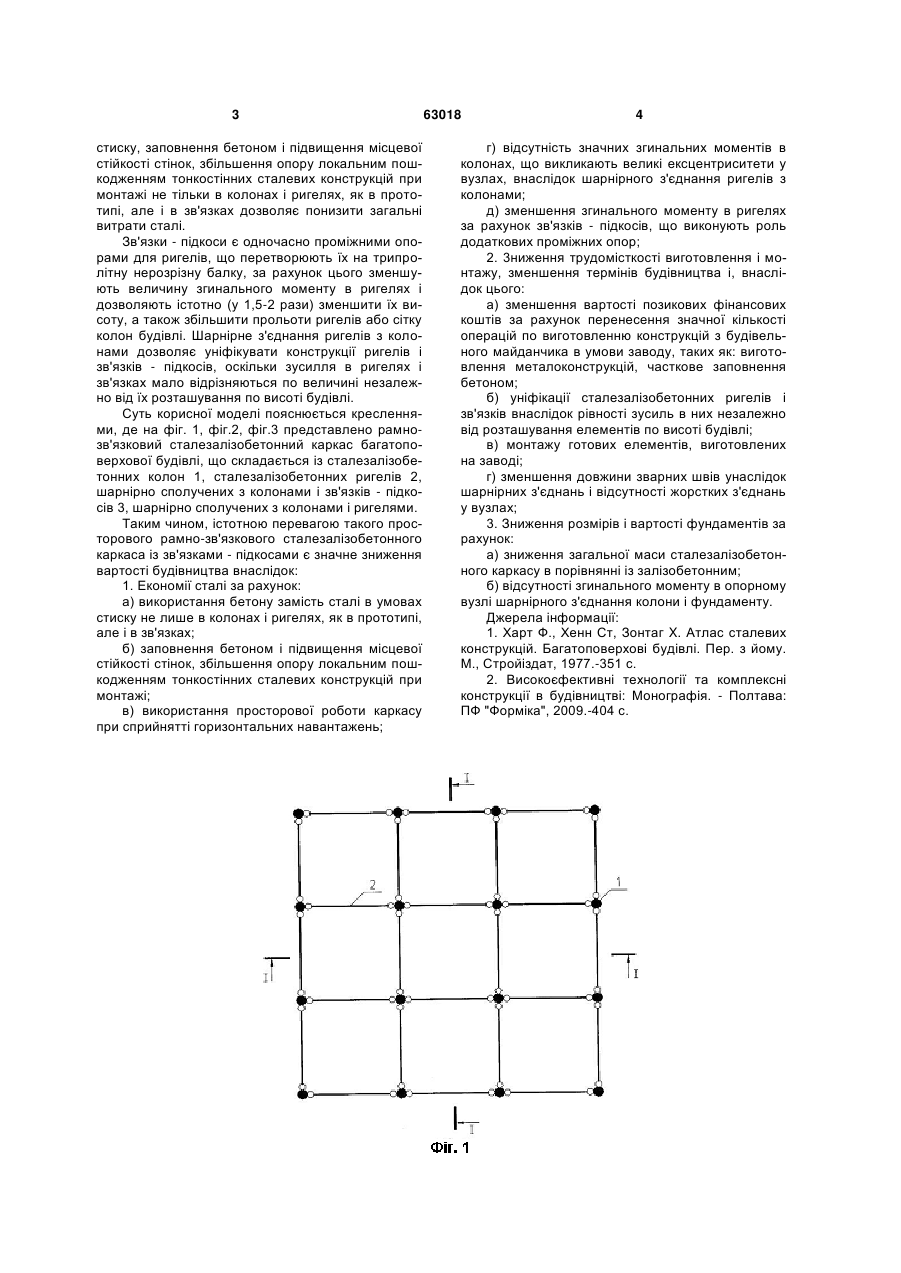

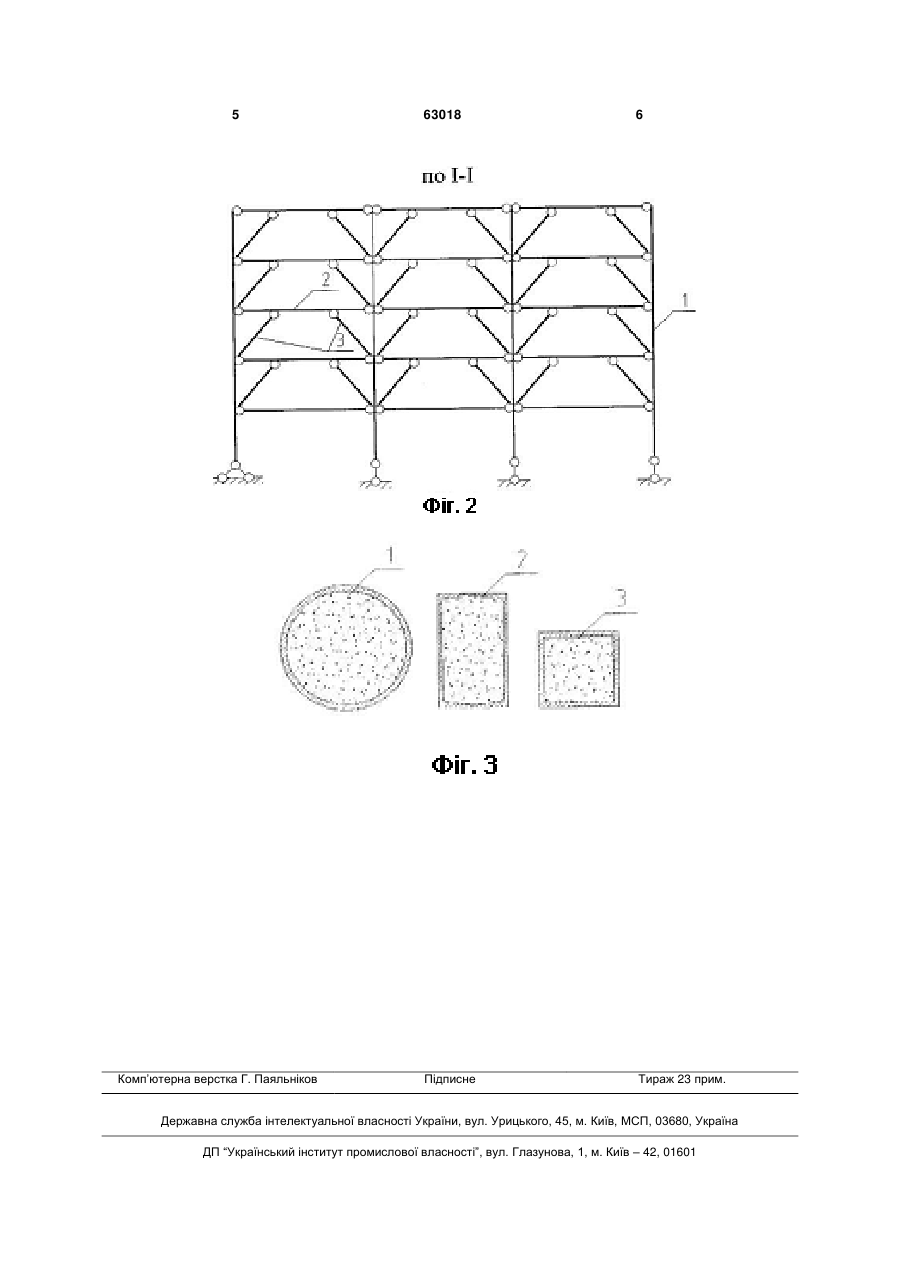

Просторовий рамно-зв'язковий сталезалізобетонний каркас багатоповерхової будівлі, що включає взаємно-перпендикулярно розташовані опорні колони та ригелі, а також вузли їх сполучення в рівні перекриттів, який відрізняється тим, що вузли сполучення виконані шарнірними, а сам каркас облаштований опорними системами у вигляді зв'язків-підкосів, шарнірно з'єднаних з колонами та ригелями. (19) (21) u201102216 (22) 25.02.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) БОЛЬШАКОВ ВОЛОДИМИР ІВАНОВИЧ, САВИЦЬКИЙ МИКОЛА ВАСИЛЬОВИЧ, МЕДГАУЗ БОРИС АБРАМОВИЧ, ЗЕЗЮКОВ ДЕНИС МИХАЙЛОВИЧ, НІКІФОРОВА ТЕТЯНА ДМИТРІВНА, ГРОСМАН СТАНІСЛАВ ОЛЕКСАНДРОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ" 3 стиску, заповнення бетоном і підвищення місцевої стійкості стінок, збільшення опору локальним пошкодженням тонкостінних сталевих конструкцій при монтажі не тільки в колонах і ригелях, як в прототипі, але і в зв'язках дозволяє понизити загальні витрати сталі. Зв'язки - підкоси є одночасно проміжними опорами для ригелів, що перетворюють їх на трипролітну нерозрізну балку, за рахунок цього зменшують величину згинального моменту в ригелях і дозволяють істотно (у 1,5-2 рази) зменшити їх висоту, а також збільшити прольоти ригелів або сітку колон будівлі. Шарнірне з'єднання ригелів з колонами дозволяє уніфікувати конструкції ригелів і зв'язків - підкосів, оскільки зусилля в ригелях і зв'язках мало відрізняються по величині незалежно від їх розташування по висоті будівлі. Суть корисної моделі пояснюється кресленнями, де на фіг. 1, фіг.2, фіг.3 представлено рамнозв'язковий сталезалізобетонний каркас багатоповерхової будівлі, що складається із сталезалізобетонних колон 1, сталезалізобетонних ригелів 2, шарнірно сполучених з колонами і зв'язків - підкосів 3, шарнірно сполучених з колонами і ригелями. Таким чином, істотною перевагою такого просторового рамно-зв'язкового сталезалізобетонного каркаса із зв'язками - підкосами є значне зниження вартості будівництва внаслідок: 1. Економії сталі за рахунок: а) використання бетону замість сталі в умовах стиску не лише в колонах і ригелях, як в прототипі, але і в зв'язках; б) заповнення бетоном і підвищення місцевої стійкості стінок, збільшення опору локальним пошкодженням тонкостінних сталевих конструкцій при монтажі; в) використання просторової роботи каркасу при сприйнятті горизонтальних навантажень; 63018 4 г) відсутність значних згинальних моментів в колонах, що викликають великі ексцентриситети у вузлах, внаслідок шарнірного з'єднання ригелів з колонами; д) зменшення згинального моменту в ригелях за рахунок зв'язків - підкосів, що виконують роль додаткових проміжних опор; 2. 3ниження трудомісткості виготовлення і монтажу, зменшення термінів будівництва і, внаслідок цього: а) зменшення вартості позикових фінансових коштів за рахунок перенесення значної кількості операцій по виготовленню конструкцій з будівельного майданчика в умови заводу, таких як: виготовлення металоконструкцій, часткове заповнення бетоном; б) уніфікації сталезалізобетонних ригелів і зв'язків внаслідок рівності зусиль в них незалежно від розташування елементів по висоті будівлі; в) монтажу готових елементів, виготовлених на заводі; г) зменшення довжини зварних швів унаслідок шарнірних з'єднань і відсутності жорстких з'єднань у вузлах; 3. Зниження розмірів і вартості фундаментів за рахунок: а) зниження загальної маси сталезалізобетонного каркасу в порівнянні із залізобетонним; б) відсутності згинального моменту в опорному вузлі шарнірного з'єднання колони і фундаменту. Джерела інформації: 1. Харт Ф., Хенн Ст, Зонтаг X. Атлас сталевих конструкцій. Багатоповерхові будівлі. Пер. з йому. М., Стройіздат, 1977.-351 с. 2. Високоєфективні технології та комплексні конструкції в будівництві: Монографія. - Полтава: ПФ "Форміка", 2009.-404 с. 5 Комп’ютерна верстка Г. Паяльніков 63018 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
