Робоче обладнання для розбирання багатоповерхових будівель

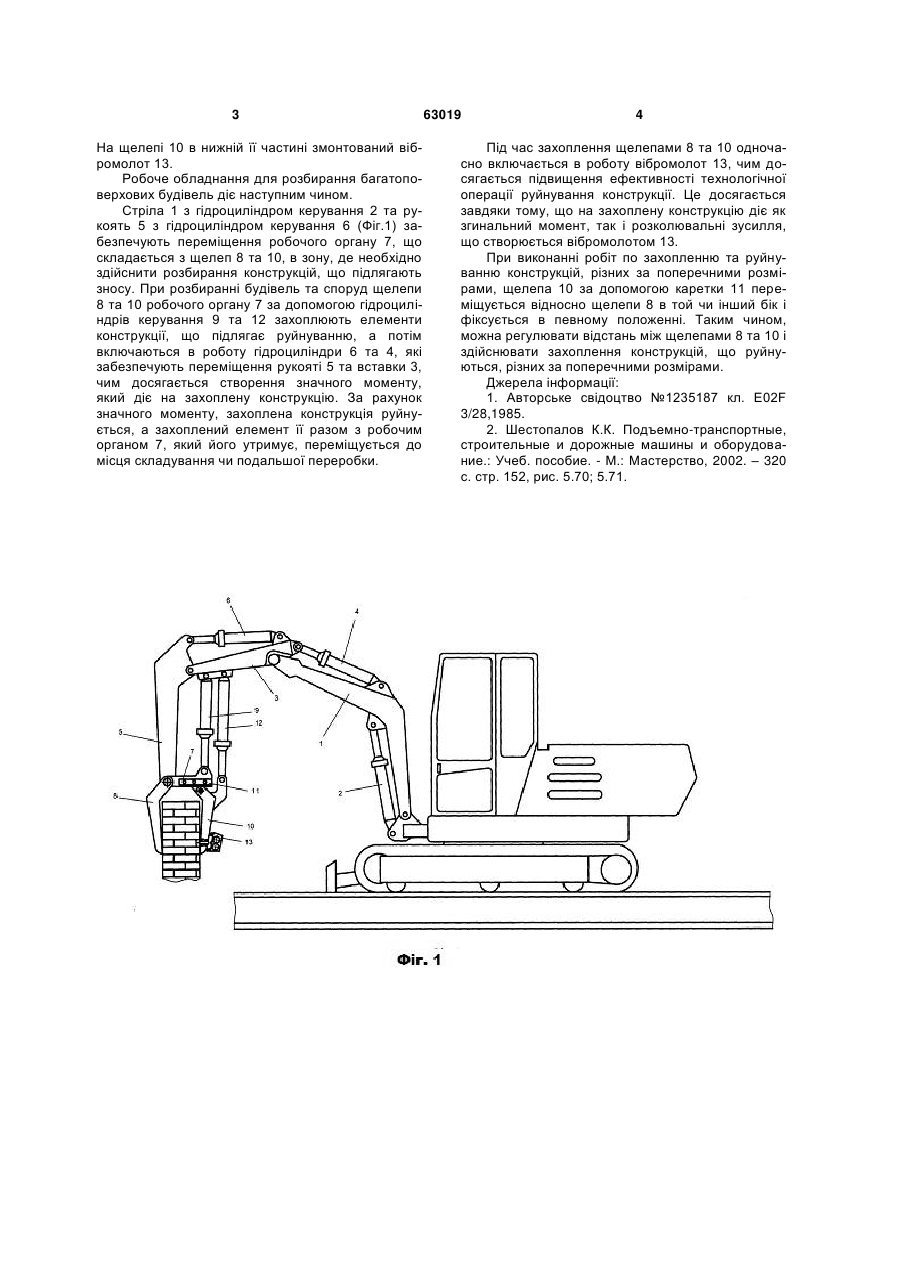

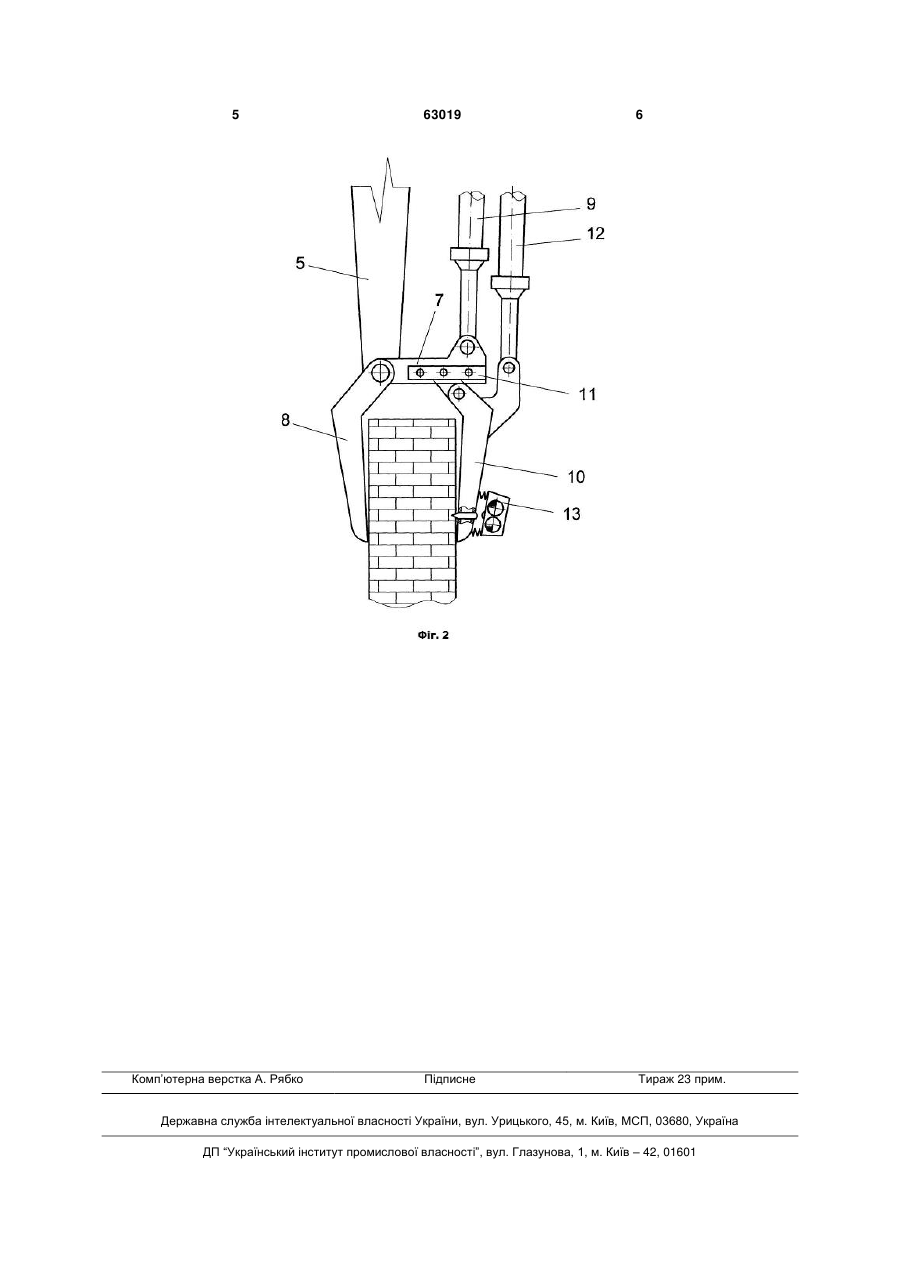

Робоче обладнання для розбирання багатоповерхових будівель, що містить стрілу, рукоять, гідроциліндри керування та двощелепний гідрокерований захват, яке відрізняється тим, що одна зі щелеп закріплена на іншій за допомогою каретки з можливістю її переміщення та фіксації, а гідроциліндри керування щелепами змонтовані на допоміжній вставці стріли, при цьому на одній із щелеп змонтований вібромолот. (19) (21) u201102217 (22) 25.02.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) МЕЛАШИЧ ВАСИЛЬ ВАСИЛЬОВИЧ, СІЧКО ІГОР МИКОЛАЙОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ" 3 На щелепі 10 в нижній її частині змонтований вібромолот 13. Робоче обладнання для розбирання багатоповерхових будівель діє наступним чином. Стріла 1 з гідроциліндром керування 2 та рукоять 5 з гідроциліндром керування 6 (Фіг.1) забезпечують переміщення робочого органу 7, що складається з щелеп 8 та 10, в зону, де необхідно здійснити розбирання конструкцій, що підлягають зносу. При розбиранні будівель та споруд щелепи 8 та 10 робочого органу 7 за допомогою гідроциліндрів керування 9 та 12 захоплюють елементи конструкції, що підлягає руйнуванню, а потім включаються в роботу гідроциліндри 6 та 4, які забезпечують переміщення рукояті 5 та вставки 3, чим досягається створення значного моменту, який діє на захоплену конструкцію. За рахунок значного моменту, захоплена конструкція руйнується, а захоплений елемент її разом з робочим органом 7, який його утримує, переміщується до місця складування чи подальшої переробки. 63019 4 Під час захоплення щелепами 8 та 10 одночасно включається в роботу вібромолот 13, чим досягається підвищення ефективності технологічної операції руйнування конструкції. Це досягається завдяки тому, що на захоплену конструкцію діє як згинальний момент, так і розколювальні зусилля, що створюється вібромолотом 13. При виконанні робіт по захопленню та руйнуванню конструкцій, різних за поперечними розмірами, щелепа 10 за допомогою каретки 11 переміщується відносно щелепи 8 в той чи інший бік і фіксується в певному положенні. Таким чином, можна регулювати відстань між щелепами 8 та 10 і здійснювати захоплення конструкцій, що руйнуються, різних за поперечними розмірами. Джерела інформації: 1. Авторське свідоцтво №1235187 кл. E02F 3/28,1985. 2. Шестопалов К.К. Подъемно-транспортные, строительные и дорожные машины и оборудование.: Учеб. пособие. - М.: Мастерство, 2002. – 320 с. стр. 152, рис. 5.70; 5.71. 5 Комп’ютерна верстка А. Рябко 63019 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
