Модуль паркету

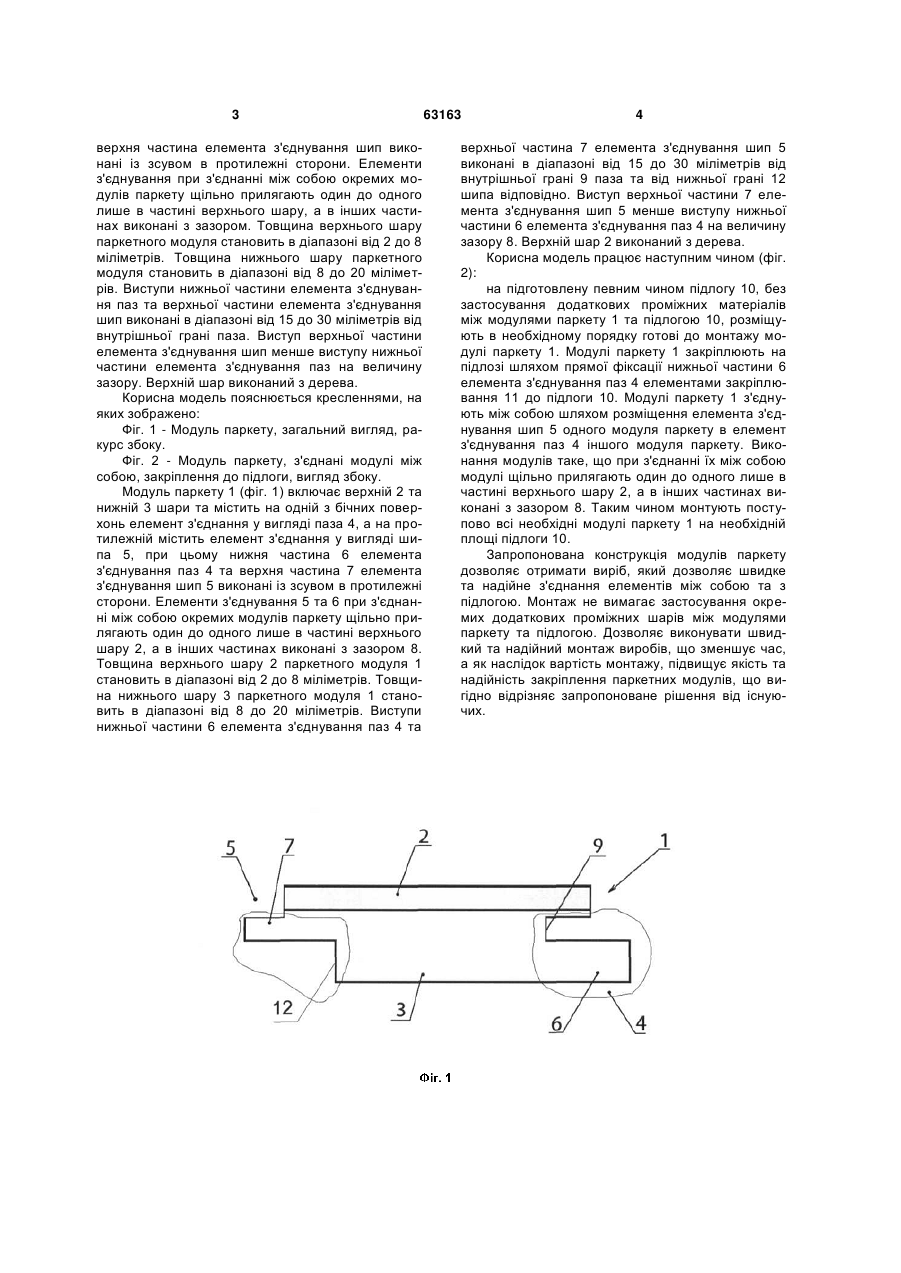

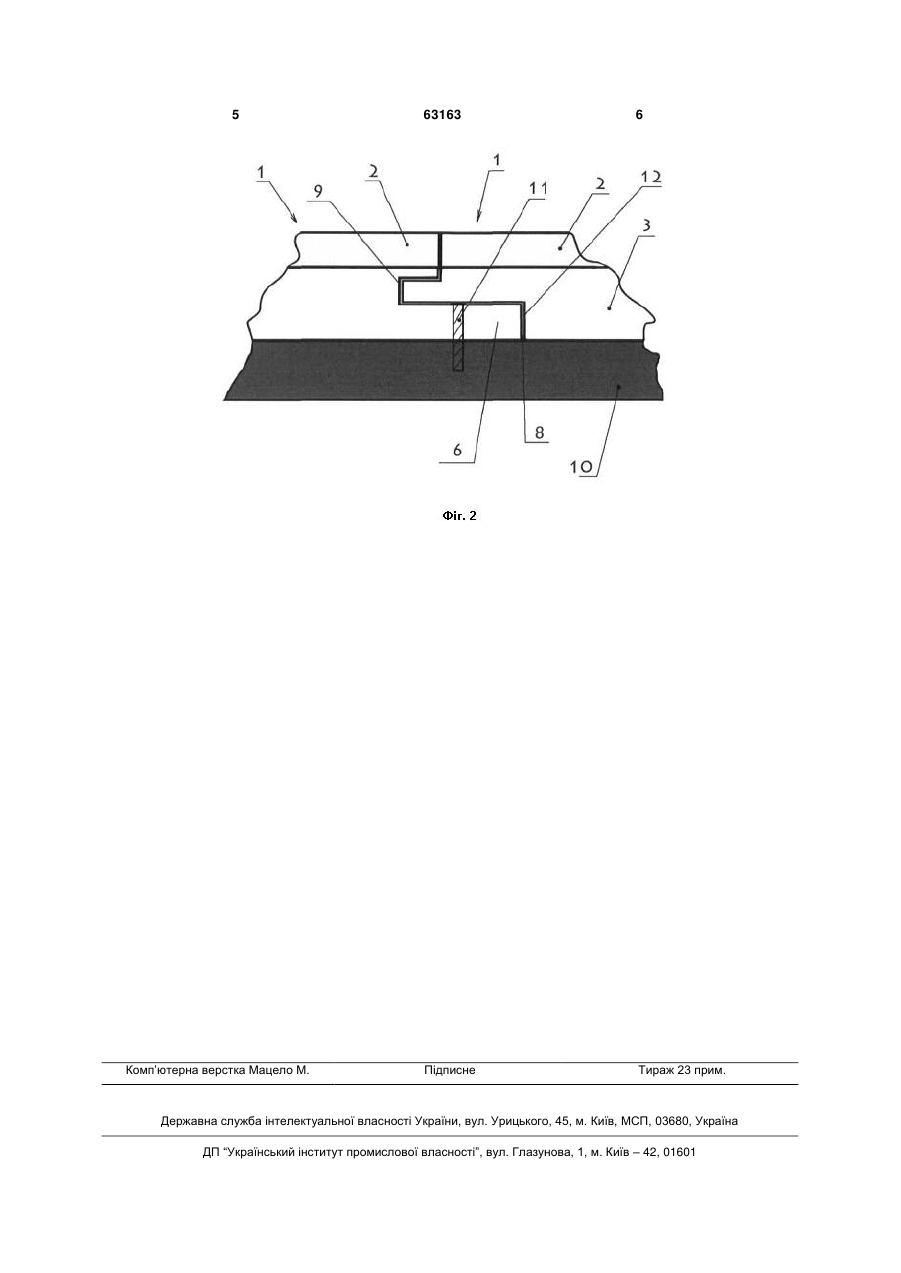

1. Модуль паркету, що включає верхній шар та містить на одній з бічних поверхонь елемент з'єднання у вигляді паза, який відрізняється тим, що містить додатковий нижній шар, а бічна поверхня, що протилежна поверхні з пазом, додатково містить елемент з'єднання у вигляді шипа, при цьому нижня частина елемента з'єднування паз та верхня частина елемента з'єднування шип виконані із зсувом в протилежні сторони. 2. Модуль паркету за п. 1, який відрізняється тим, що елементи з'єднування при з'єднанні між собою U 1 3 верхня частина елемента з'єднування шип виконані із зсувом в протилежні сторони. Елементи з'єднування при з'єднанні між собою окремих модулів паркету щільно прилягають один до одного лише в частині верхнього шару, а в інших частинах виконані з зазором. Товщина верхнього шару паркетного модуля становить в діапазоні від 2 до 8 міліметрів. Товщина нижнього шару паркетного модуля становить в діапазоні від 8 до 20 міліметрів. Виступи нижньої частини елемента з'єднування паз та верхньої частини елемента з'єднування шип виконані в діапазоні від 15 до 30 міліметрів від внутрішньої грані паза. Виступ верхньої частини елемента з'єднування шип менше виступу нижньої частини елемента з'єднування паз на величину зазору. Верхній шар виконаний з дерева. Корисна модель пояснюється кресленнями, на яких зображено: Фіг. 1 - Модуль паркету, загальний вигляд, ракурс збоку. Фіг. 2 - Модуль паркету, з'єднані модулі між собою, закріплення до підлоги, вигляд збоку. Модуль паркету 1 (фіг. 1) включає верхній 2 та нижній 3 шари та містить на одній з бічних поверхонь елемент з'єднання у вигляді паза 4, а на протилежній містить елемент з'єднання у вигляді шипа 5, при цьому нижня частина 6 елемента з'єднування паз 4 та верхня частина 7 елемента з'єднування шип 5 виконані із зсувом в протилежні сторони. Елементи з'єднування 5 та 6 при з'єднанні між собою окремих модулів паркету щільно прилягають один до одного лише в частині верхнього шару 2, а в інших частинах виконані з зазором 8. Товщина верхнього шару 2 паркетного модуля 1 становить в діапазоні від 2 до 8 міліметрів. Товщина нижнього шару 3 паркетного модуля 1 становить в діапазоні від 8 до 20 міліметрів. Виступи нижньої частини 6 елемента з'єднування паз 4 та 63163 4 верхньої частина 7 елемента з'єднування шип 5 виконані в діапазоні від 15 до 30 міліметрів від внутрішньої грані 9 паза та від нижньої грані 12 шипа відповідно. Виступ верхньої частини 7 елемента з'єднування шип 5 менше виступу нижньої частини 6 елемента з'єднування паз 4 на величину зазору 8. Верхній шар 2 виконаний з дерева. Корисна модель працює наступним чином (фіг. 2): на підготовлену певним чином підлогу 10, без застосування додаткових проміжних матеріалів між модулями паркету 1 та підлогою 10, розміщують в необхідному порядку готові до монтажу модулі паркету 1. Модулі паркету 1 закріплюють на підлозі шляхом прямої фіксації нижньої частини 6 елемента з'єднування паз 4 елементами закріплювання 11 до підлоги 10. Модулі паркету 1 з'єднують між собою шляхом розміщення елемента з'єднування шип 5 одного модуля паркету в елемент з'єднування паз 4 іншого модуля паркету. Виконання модулів таке, що при з'єднанні їх між собою модулі щільно прилягають один до одного лише в частині верхнього шару 2, а в інших частинах виконані з зазором 8. Таким чином монтують поступово всі необхідні модулі паркету 1 на необхідній площі підлоги 10. Запропонована конструкція модулів паркету дозволяє отримати виріб, який дозволяє швидке та надійне з'єднання елементів між собою та з підлогою. Монтаж не вимагає застосування окремих додаткових проміжних шарів між модулями паркету та підлогою. Дозволяє виконувати швидкий та надійний монтаж виробів, що зменшує час, а як наслідок вартість монтажу, підвищує якість та надійність закріплення паркетних модулів, що вигідно відрізняє запропоноване рішення від існуючих. 5 Комп’ютерна верстка Мацело М. 63163 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
