Пристрій для обробки кінців труб
Номер патенту: 63270
Опубліковано: 10.10.2011
Автори: Сичов Юрій Іванович, Лях Бенгард Григорович, Кравцов Марк Костянтинович, Тарасюк Анатолій Петрович, Самчук Володимир Володимирович
Формула / Реферат
Пристрій для обробки кінців труб, що містить корпус, фрезерну головку з зовнішнім зубчастим вінцем, приводний вал з ріжучою головкою, ріжучі елементи, який відрізняється тим, що його оснащено фрезерною головкою з зовнішнім конічним зубчастим вінцем, який знаходиться в зачепленні з конічним паразитним колесом, яке у свою чергу - з конічним зубчастим колесом, жорстко закріпленим на приводному валу, на кінці якого жорстко закріплена ріжуча головка, яка має рівномірно розташовані по усій окружності повздовжні чотири пази, у які встановлено з можливістю переміщуватись по два ріжучі елементи, діаметрально протилежно яким у повздовжніх пазах фрезерної головки розташовані також по два ріжучі елементи у робочому стані, які зафіксовані болтами.
Текст

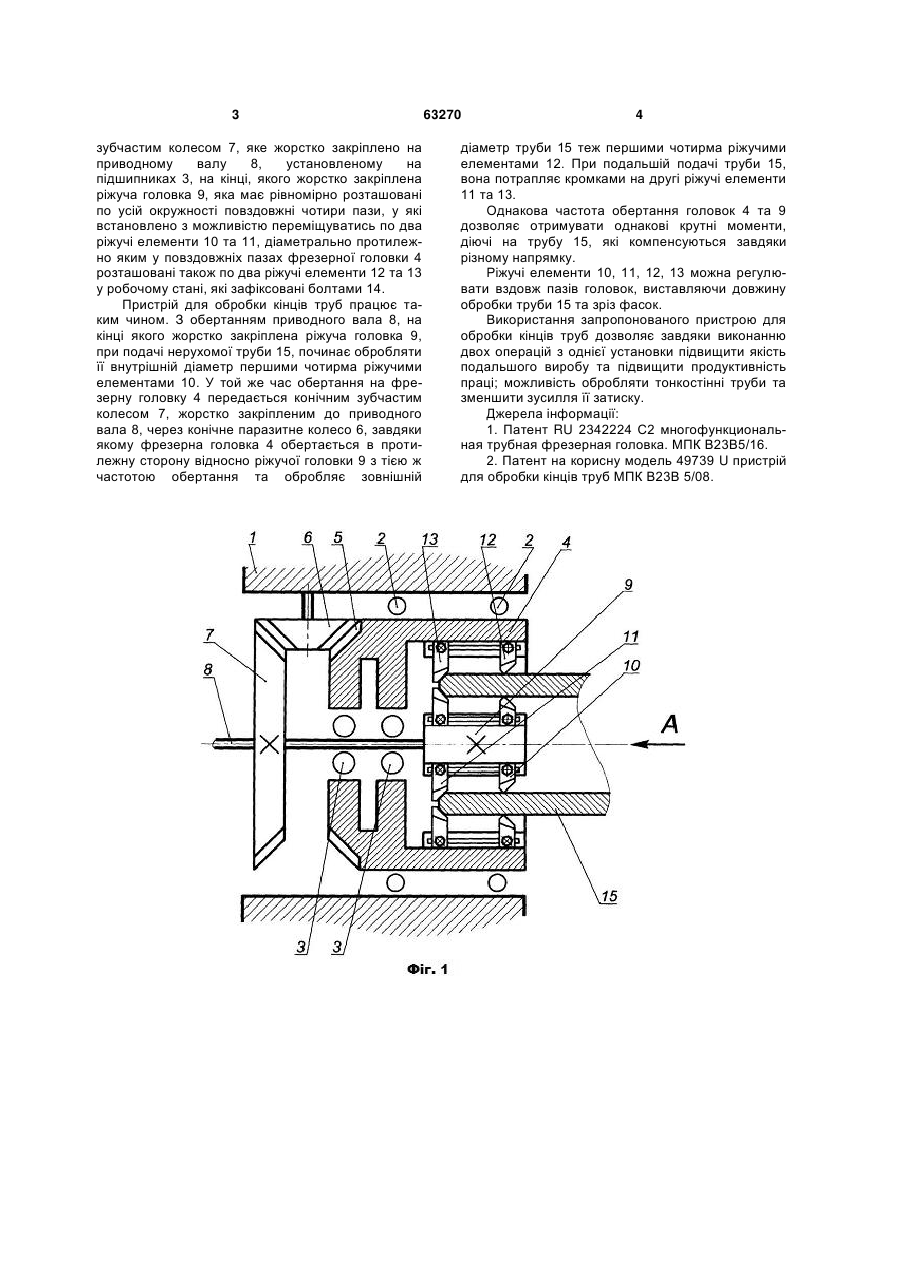

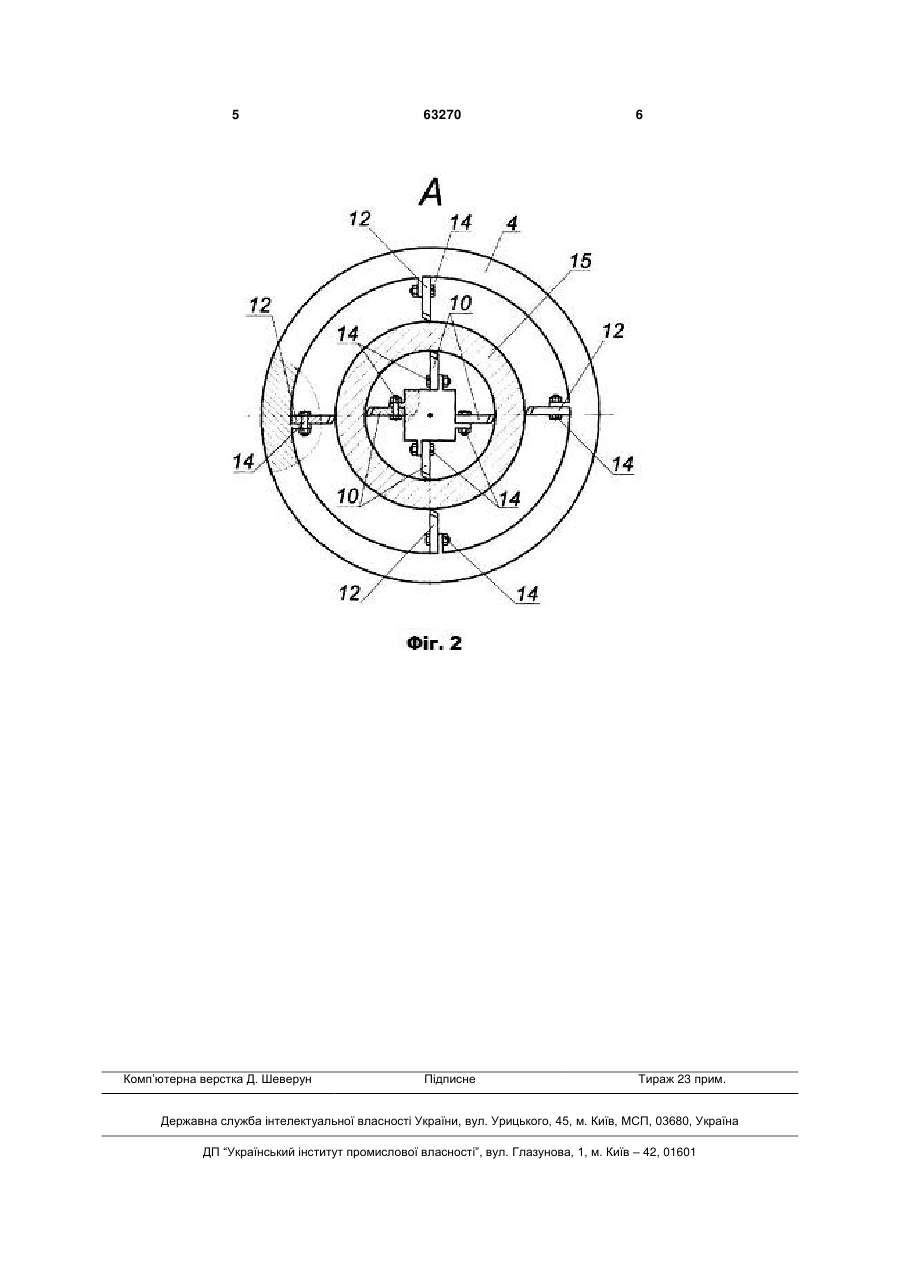

Пристрій для обробки кінців труб, що містить корпус, фрезерну головку з зовнішнім зубчастим вінцем, приводний вал з ріжучою головкою, ріжучі 3 зубчастим колесом 7, яке жорстко закріплено на приводному валу 8, установленому на підшипниках 3, на кінці, якого жорстко закріплена ріжуча головка 9, яка має рівномірно розташовані по усій окружності повздовжні чотири пази, у які встановлено з можливістю переміщуватись по два ріжучі елементи 10 та 11, діаметрально протилежно яким у повздовжніх пазах фрезерної головки 4 розташовані також по два ріжучі елементи 12 та 13 у робочому стані, які зафіксовані болтами 14. Пристрій для обробки кінців труб працює таким чином. З обертанням приводного вала 8, на кінці якого жорстко закріплена ріжуча головка 9, при подачі нерухомої труби 15, починає обробляти її внутрішній діаметр першими чотирма ріжучими елементами 10. У той же час обертання на фрезерну головку 4 передається конічним зубчастим колесом 7, жорстко закріпленим до приводного вала 8, через конічне паразитне колесо 6, завдяки якому фрезерна головка 4 обертається в протилежну сторону відносно ріжучої головки 9 з тією ж частотою обертання та обробляє зовнішній 63270 4 діаметр труби 15 теж першими чотирма ріжучими елементами 12. При подальшій подачі труби 15, вона потрапляє кромками на другі ріжучі елементи 11 та 13. Однакова частота обертання головок 4 та 9 дозволяє отримувати однакові крутні моменти, діючі на трубу 15, які компенсуються завдяки різному напрямку. Ріжучі елементи 10, 11, 12, 13 можна регулювати вздовж пазів головок, виставляючи довжину обробки труби 15 та зріз фасок. Використання запропонованого пристрою для обробки кінців труб дозволяє завдяки виконанню двох операцій з однієї установки підвищити якість подальшого виробу та підвищити продуктивність праці; можливість обробляти тонкостінні труби та зменшити зусилля її затиску. Джерела інформації: 1. Патент RU 2342224 С2 многофункциональная трубная фрезерная головка. МПК В23В5/16. 2. Патент на корисну модель 49739 U пристрій для обробки кінців труб МПК В23В 5/08. 5 Комп’ютерна верстка Д. Шеверун 63270 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for processing tube ends
Автори англійськоюSychov Yurii Ivanovych, Tarasiuk Anatolii Petrovych, Kravtsov Mark Kostiantynovych, Liakh Benhard Hryhorovych, Samchuk Volodymyr Volodymyrovych
Назва патенту російськоюУстройство для обработки концов труб
Автори російськоюСычов Юрий Иванович, Тарасюк Анатолий Петрович, Кравцов Марк Константинович, Лях Бенгард Григорьевич, Самчук Владимир Владимирович
МПК / Мітки
МПК: B23B 5/08
Мітки: кінців, пристрій, труб, обробки
